人教版九年级物理 第19章第3节安全用电同步测试题
一、单选题

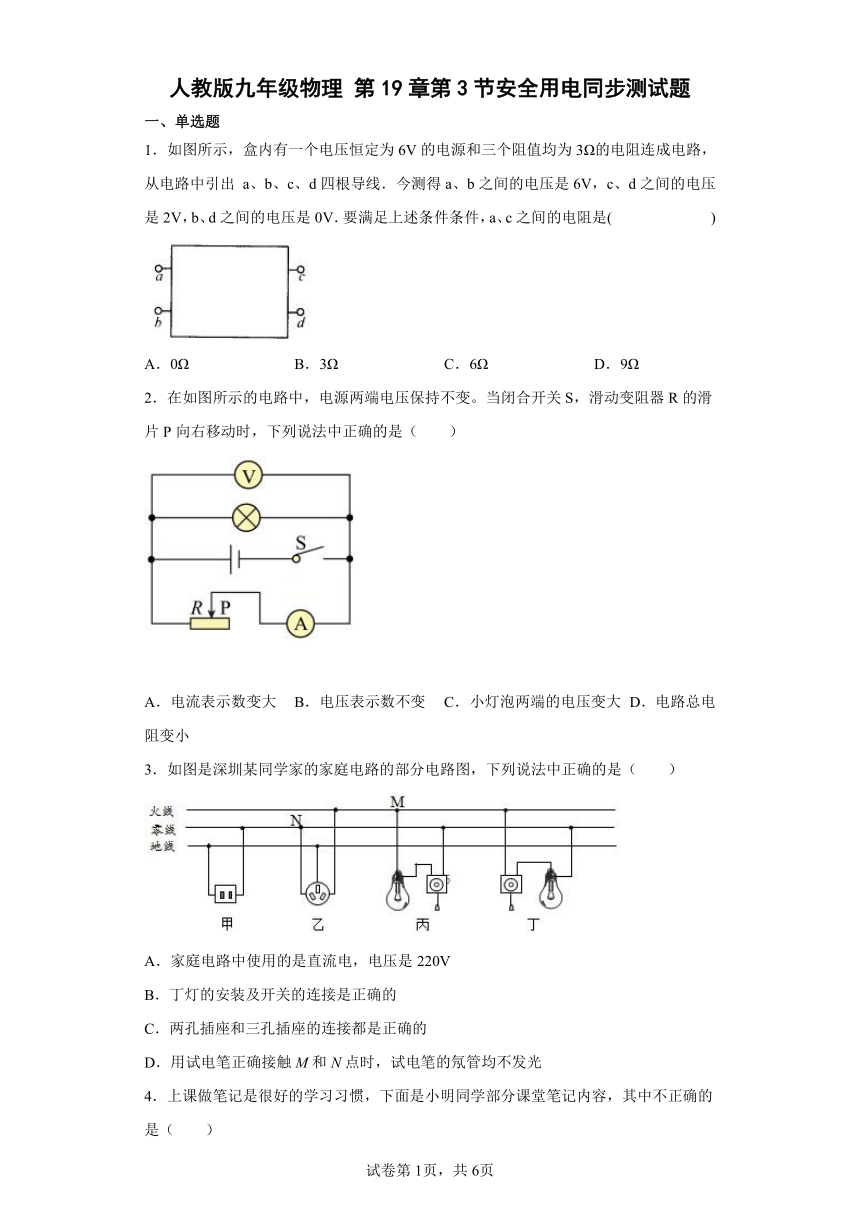

1．如图所示，盒内有一个电压恒定为6V的电源和三个阻值均为3Ω的电阻连成电路，从电路中引出 a、b、c、d四根导线．今测得a、b之间的电压是6V，c、d之间的电压是2V，b、d之间的电压是0V．要满足上述条件条件，a、c之间的电阻是( )
A．0Ω B．3Ω C．6Ω D．9Ω
2．在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变大 B．电压表示数不变 C．小灯泡两端的电压变大 D．电路总电阻变小
3．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）
A．家庭电路中使用的是直流电，电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
4．上课做笔记是很好的学习习惯，下面是小明同学部分课堂笔记内容，其中不正确的是（　　）
A．固体与固体之间也会发生扩散
B．某种燃料燃烧不完全，其热值大小不会变
C．只有正电荷的定向移动才会产生电流
D．一般情况下零线与大地之间的电压为0
5．“人生道路千万条，安全用电第一条”，珍爱生命、注意安全。下列做法中符合安全用电要求的是（　　）
A．发现导线的绝缘皮破损后一定要及时更换
B．使用测电笔时手指千万不能接触碰到笔尾金属体
C．家庭电路中，控制电灯的开关一定要安装在零线上
D．如果发现有人触电，应立即用手将触电者拉开，然后切断电源

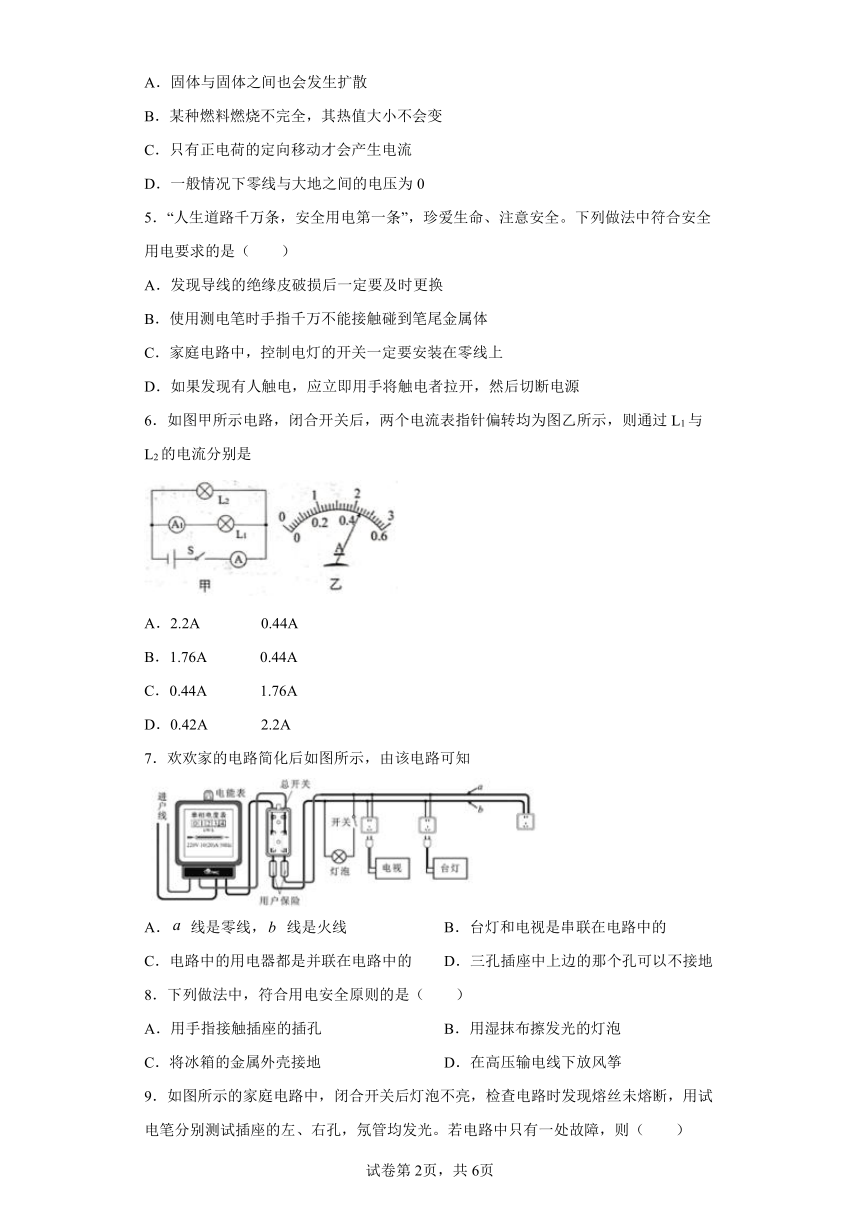

6．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
7．欢欢家的电路简化后如图所示，由该电路可知
A． 线是零线， 线是火线 B．台灯和电视是串联在电路中的
C．电路中的用电器都是并联在电路中的 D．三孔插座中上边的那个孔可以不接地
8．下列做法中，符合用电安全原则的是（　　）
A．用手指接触插座的插孔 B．用湿抹布擦发光的灯泡
C．将冰箱的金属外壳接地 D．在高压输电线下放风筝

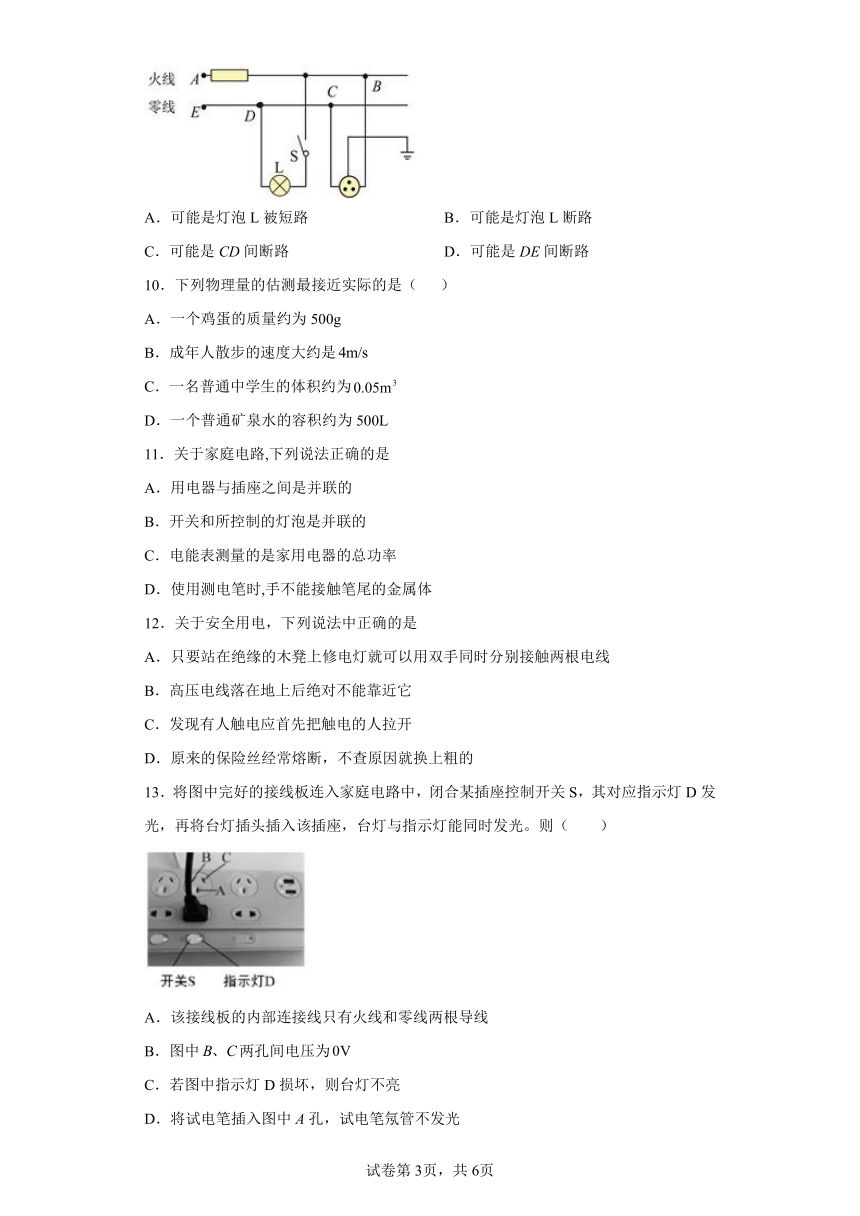

9．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
10．下列物理量的估测最接近实际的是（ ）
A．一个鸡蛋的质量约为500g
B．成年人散步的速度大约是
C．一名普通中学生的体积约为
D．一个普通矿泉水的容积约为500L
11．关于家庭电路,下列说法正确的是
A．用电器与插座之间是并联的
B．开关和所控制的灯泡是并联的
C．电能表测量的是家用电器的总功率
D．使用测电笔时,手不能接触笔尾的金属体
12．关于安全用电，下列说法中正确的是
A．只要站在绝缘的木凳上修电灯就可以用双手同时分别接触两根电线
B．高压电线落在地上后绝对不能靠近它
C．发现有人触电应首先把触电的人拉开
D．原来的保险丝经常熔断，不查原因就换上粗的
13．将图中完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光，再将台灯插头插入该插座，台灯与指示灯能同时发光。则（　　）
A．该接线板的内部连接线只有火线和零线两根导线
B．图中两孔间电压为
C．若图中指示灯D损坏，则台灯不亮
D．将试电笔插入图中A孔，试电笔氖管不发光

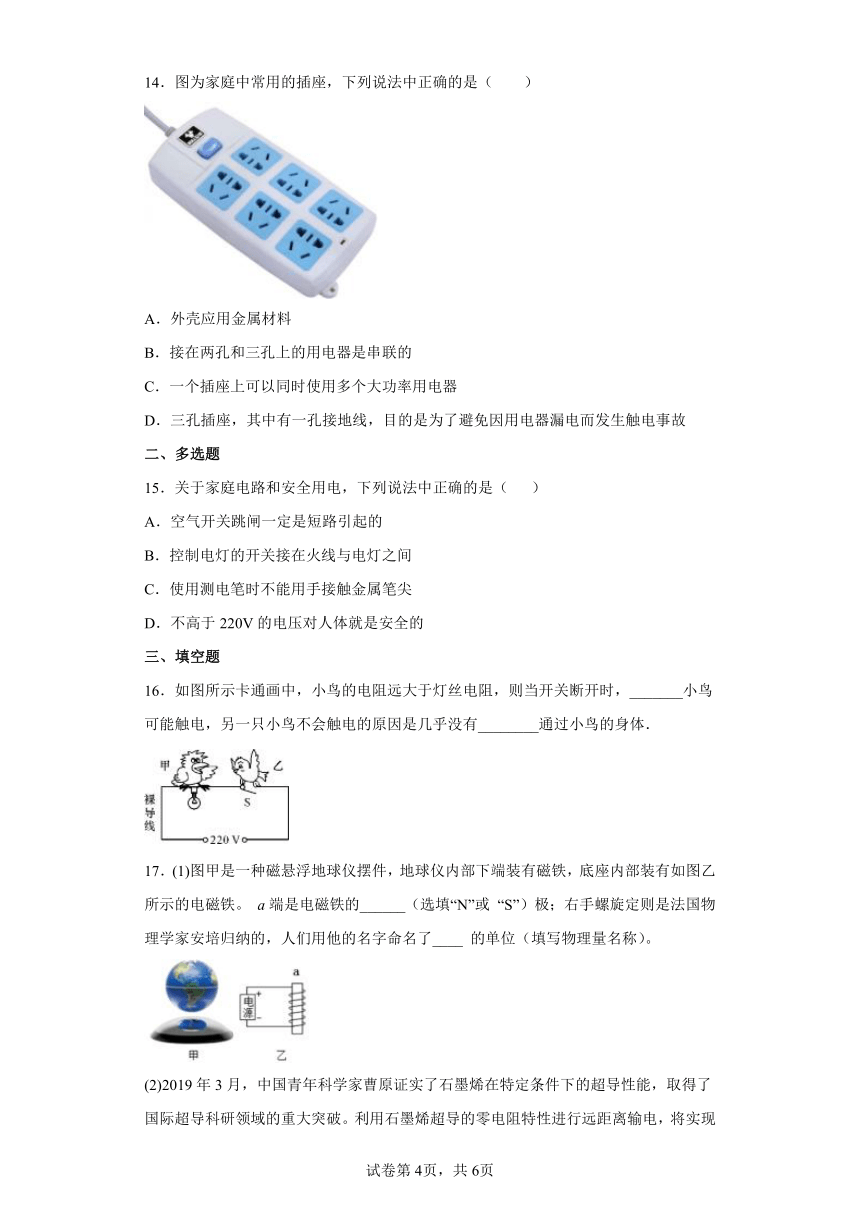

14．图为家庭中常用的插座，下列说法中正确的是（　　）
A．外壳应用金属材料
B．接在两孔和三孔上的用电器是串联的
C．一个插座上可以同时使用多个大功率用电器
D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
二、多选题
15．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．空气开关跳闸一定是短路引起的
B．控制电灯的开关接在火线与电灯之间
C．使用测电笔时不能用手接触金属笔尖
D．不高于220V的电压对人体就是安全的
三、填空题
16．如图所示卡通画中，小鸟的电阻远大于灯丝电阻，则当开关断开时，_______小鸟可能触电，另一只小鸟不会触电的原因是几乎没有________通过小鸟的身体．
17．(1)图甲是一种磁悬浮地球仪摆件，地球仪内部下端装有磁铁，底座内部装有如图乙所示的电磁铁。 a端是电磁铁的______（选填“N”或 “S”）极；右手螺旋定则是法国物理学家安培归纳的，人们用他的名字命名了____ 的单位（填写物理量名称）。
(2)2019年3月，中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，取得了国际超导科研领域的重大突破。利用石墨烯超导的零电阻特性进行远距离输电，将实现电能零耗损。其节能依据的原理是___ （选填“焦耳定律”或“欧姆定律”）；下图是家庭电路组成的示意图，其中开关与它所控制的电灯是____（选填“串联”或“并联”）的。
(3)“复兴号”动车组进行了多项技术创新和改进，给人们的旅途生活带来了极大的方便，车厢内实现了WiFi网络全覆盖，WiFi采用的是低强度的____（选填“超声波”或“电磁波”）传输信号，车厢内座椅下方的插座方便了旅客充电的需求，其中三孔插座的连接方式是____。

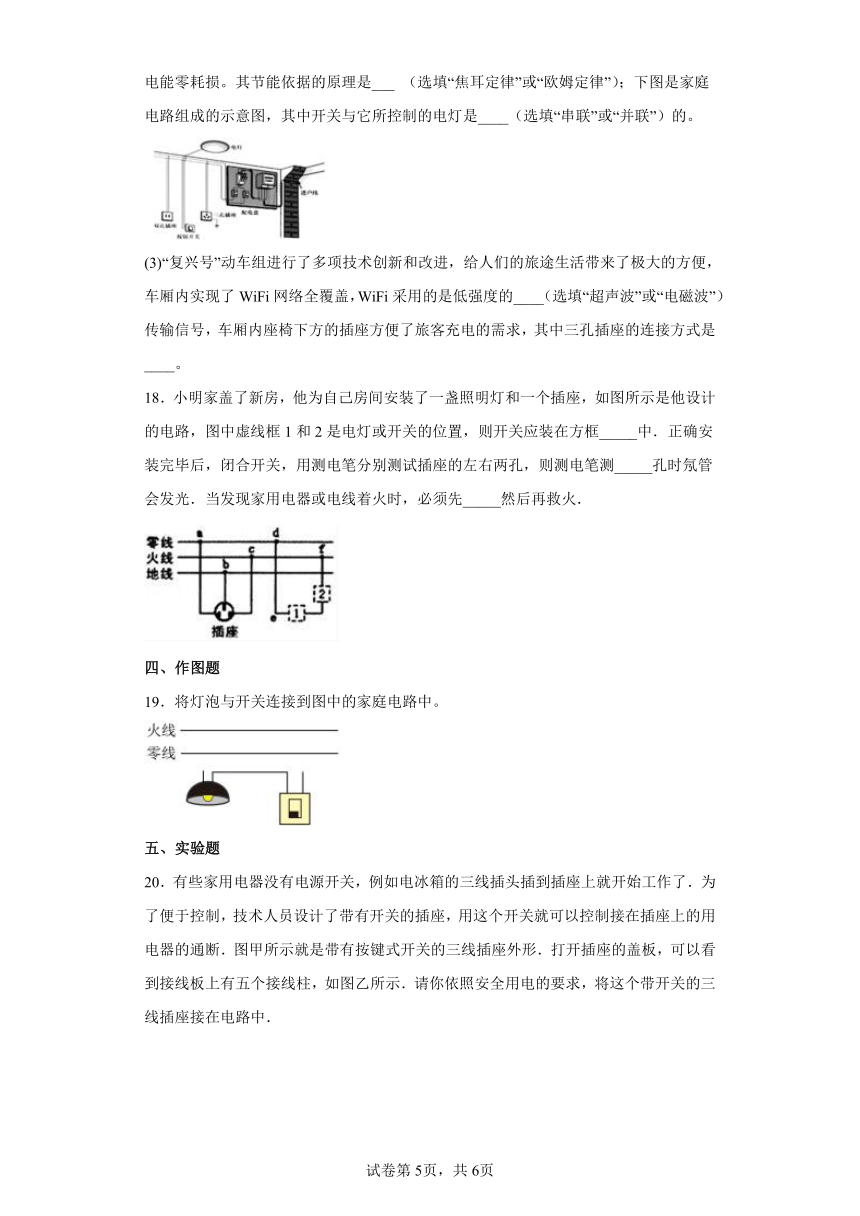

18．小明家盖了新房，他为自己房间安装了一盏照明灯和一个插座，如图所示是他设计的电路，图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．正确安装完毕后，闭合开关，用测电笔分别测试插座的左右两孔，则测电笔测_____孔时氖管会发光．当发现家用电器或电线着火时，必须先_____然后再救火．
四、作图题
19．将灯泡与开关连接到图中的家庭电路中。
五、实验题
20．有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座接在电路中．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
由题，电源电压恒定，今测得a、b之间的电压是6V，则a、b应直接与电源相连；c、d之间的电压是2V，且小于电源电压，故cd应为电路中一部分电路，cd串联在电路中；则a、c间电压为4V；b、d之间的电压是0V，则bd应为导线．根据串联电路的电压规律：Uac:Ucd=2:1，
已知三个阻值均为3Ω的电阻，要满足上述条件，a、c之间的电阻是6Ω．
故答案为C．
2．B
【解析】
【详解】
由图可知，该电路为并联电路，电压表测量电源的电压，电流表测量通过滑动变阻器的电流。
A．滑动变阻器R的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，即电流表示数变小，故A错误；
B．由于电压表测量的是电源电压，所以电压表示数保持不变；故B正确；
C．并联电路中各支路两端的电压都等于电源电压，所以小灯泡两端的电压不变，故C错误；
D．由于滑动变阻器电阻变大，根据并联电路的电阻关系可知，总电阻变大，故D错误。
故选B。
3．B
【解析】
【详解】
A．家庭电路中使用的是交流电，电压为220V，故A错误；
B．根据图像，丁灯的开关连接在火线一侧，并和灯泡的顶部连接，符合安全用电要求，故B正确；
C．甲图中，两孔插座要左零右火，连接错误了，故C错误；
D．测电笔连接M点时，M点在火线上，氖管发光，N点在零线上，氖管不发光，故D错误。
故选B。
4．C
【解析】
【详解】
A．液体与液体之间，固体与固体之间能发生扩散现象，故A正确，不符合题意；
B．热值是燃料的一种特性，与燃料是否完全燃烧无关，故B正确，不符合题意；
C．正电荷定向移动可以形成电流，负电荷定向移动也可以形成电流，正负电荷向相反方向移动也可以形成电流，故C错误，符合题意；
D．家庭电路的两根导线，正常情况下，零线与大地之间电压0V，火线和零线之间的电压是220V，故D正确，不符合题意。
故选C。
5．A
【解析】
【详解】
A．导线的绝缘皮破损后，容易漏电，会使人触电，因此导线的绝缘皮破损后一定要及时更换，符合题意；
B．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，不符合题意；
C．家庭电路中，为了安全，控制电灯的开关一定要安装在火线上，不符合题意；
D．发现有人触电，首先切断电源，使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，不符合题意。
故选A。
6．C
【解析】
【详解】
如图所示电流表A在干路，A1在支路，但闭合开关后，两个电流表指针偏转均为图乙所示指针偏转幅度一样，因此电流表A选用0-3A的量程，A1选用0-0.6A的量程，因此电流表A和A1的示数分别为2.2A和0.44A，流过L2的电流为
故选C。
7．C
【解析】
【详解】
A. 据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线，故A错误； B. 台灯和电视是互不影响的，所以是并联的关系，故B错误； C. 家庭电路中各个用电器是互不影响的，所以电路中的用电器都是并联在电路中的，故C正确； D. 三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误．故选C.
8．C
【解析】
【详解】
A. 人体是导体，用手直接触摸插座是非常危险的，故A不符合安全用电原则；
B. 用湿抹布擦发光的灯泡，由于水是导体，容易发生触电，故B不符合安全用电原则；
C. 金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C符合安全用电原则；D. 安全用电的原则：不接触低压带电体，不靠近高压带电体，在高压输电线下放风筝，非常容易发生触电事故，十分危险，故D不符合安全用电原则．
9．D
【解析】
【详解】
A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
10．C
【解析】
【详解】
A．一个鸡蛋的质量约为50g，故A不符合题意；
B．成年人散步的速度大约是，故B不符合题意；
C．一名普通中学生的体积约为，故C符合题意；
D．一个普通矿泉水的容积约为500mL，故D不符合题意。
故选C。
11．A
【解析】
【详解】
A．插座应并联在家庭电路上，当用电器通过插座连入电路时才能互不影响，故A正确；
B．家庭电路中开关和被控制的用电器只有串联才能起到控制作用，故B错误；
C．电能表是测量电路消耗电能(或测量电功)的仪表，故C错误；
D．使用测电笔辨别火线和零线时，手必须接触笔尾金属电极，故D错误。
12．B
【解析】
【分析】
（1）触电时人体直接或者间接接触火线，并与大地或者零线构成通路造成的；
（2）安全用电的原则是不靠近高压带电体，不接触低压带电体；
（3）保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用．
【详解】
A、站在绝缘的木凳上修电灯不可以用双手同时分别接触两根电线，会造成双线触电，该选项说法不正确；
B、高压电线落在地上后绝对不能靠近它，否则会造成高压电弧触电，该选项说法正确；
C、发现有人触电千万不能直接把触电的人拉开，否则自己也会触电，应该切断电源或者用干燥的木棒把电线跳开再救人，该选项说法不正确；
D、保险丝经常熔断，应该检查原因，不能不查原因就换上粗的，那样电流过大时保险丝不会熔断，起不到保护电器的作用，该选项说法不正确．
故选B．
【点睛】
本题考查了安全用电的原则：不接触低压带电体，不靠近高压带体，日常生活中一定要养成安全用电的好习惯．
13．D
【解析】
【分析】
【详解】
A．该接线板中有三孔插座，因此该接线板的内部连接线有火线、零线和地线，故A不符合题意；
B．由图知，B、C两孔分别接火线、零线，所以图中B、C两孔间的电压为220V，故B不符合题意；
C．台灯和指示灯在工作时互不影响，所以若图中指示灯D损坏，则台灯仍然能亮，故C不符合题意；
D．火线能使测电笔的氖管发光，由图知，A孔与三孔插座中的接地线相连，则将试电笔插入图中A孔，试电笔氖管不发光，故D符合题意。
故选D。
14．D
【解析】
【详解】
A．插座的外壳应用绝缘材料，防止触电事故发生，故A错误；
B．家庭电路用电器都是并联的，所以接在两孔和三孔上的用电器是并联的，故B错误；
C．一个插座上，同时使用多个大功率用电器，会因为总功率太大引起火灾，故C错误；
D．三孔插座中有一孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D正确。
故选D。
15．BC
【解析】
【详解】
A．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故A项错误；
B．家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故B项正确；
C．使用测电笔时，应让手与笔尾的金属体接触，不能用手接触金属笔尖，故C项正确；
D．不高于36V的电压对人体是安全的，故D项错误。
故选BC。
16． 乙 电流
【解析】
【详解】
[1][2]由图知道，由于乙小鸟的两脚在同一根电线上，当开关断开时，小鸟起到了导线的作用，有电流流过它的身体，所以有可能触电；甲小鸟的两脚分别接触了电灯的两端，即与灯泡并联，由于小鸟的电阻远远大于灯泡的电阻，所以其身体中的电流非常小，故不会触电．
17． S 电流强度 焦耳定律 串联 电磁波 并联
【解析】
【详解】
(1)[1]由安培定则和图示知道，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端，则螺线管的下端为N极、上端a为S极。
[2]右手螺旋定则是英国物理学家安培归纳的，人们用他的名字命名了电流强度的单位。
(2)[3]当导体的温度降至某一低温时，它的电阻突然变为零，这种特性称超导性。由于超导体的电阻为零，由焦耳定律知道，产生的热量为零，所以在用超导体进行远距离输电时不会消耗电能产生热量，减少了在输电过程中的能量损耗，大大节约了能源。
[4]开关为了能控制灯泡，需要与灯泡串联。
(3)[5]根据常识知道，WiFi 利用电磁波传递信息。
[6]插座是连接用电器的，家庭电路中各用电器是并联的，故插座也是并联的。
18． 2 右 切断电源
【解析】
【详解】
开关应接在灯与火线之间．因此开关应接在2处．正确安装后插座的两个孔应为左零右火，因此则测电笔测右孔时氖管会发光．家用电器失火，导线的绝缘皮烧坏，用电器漏电，此时必须先切断电源，然后再救火．
【点睛】
（1）开关接在灯与火线之间．（2）发生触电事故、发生火灾要先切断电源，实际上切断火线，防止再次发生危害．
19．
【解析】
【详解】
为了用电的安全，开关应该控制火线，即开关接在灯泡与火线之间；切断开关，火线被断开，可对灯泡进行更换和维修，如图
20．
【解析】
【详解】
试题分析：开关和插座串联使用，注意开关应该与火线相连，然后再结合三孔插座左零右火，中间接地的原则进行连接．开关与插座的右边接线柱相连，然后再与火线相连，左边接线柱与零线线路，中间接地线．如图所示．
考点：家庭电路的连接
