第十五章电功和电热练习 2021-2022学年苏科版物理九年级 下册（Word版含答案）

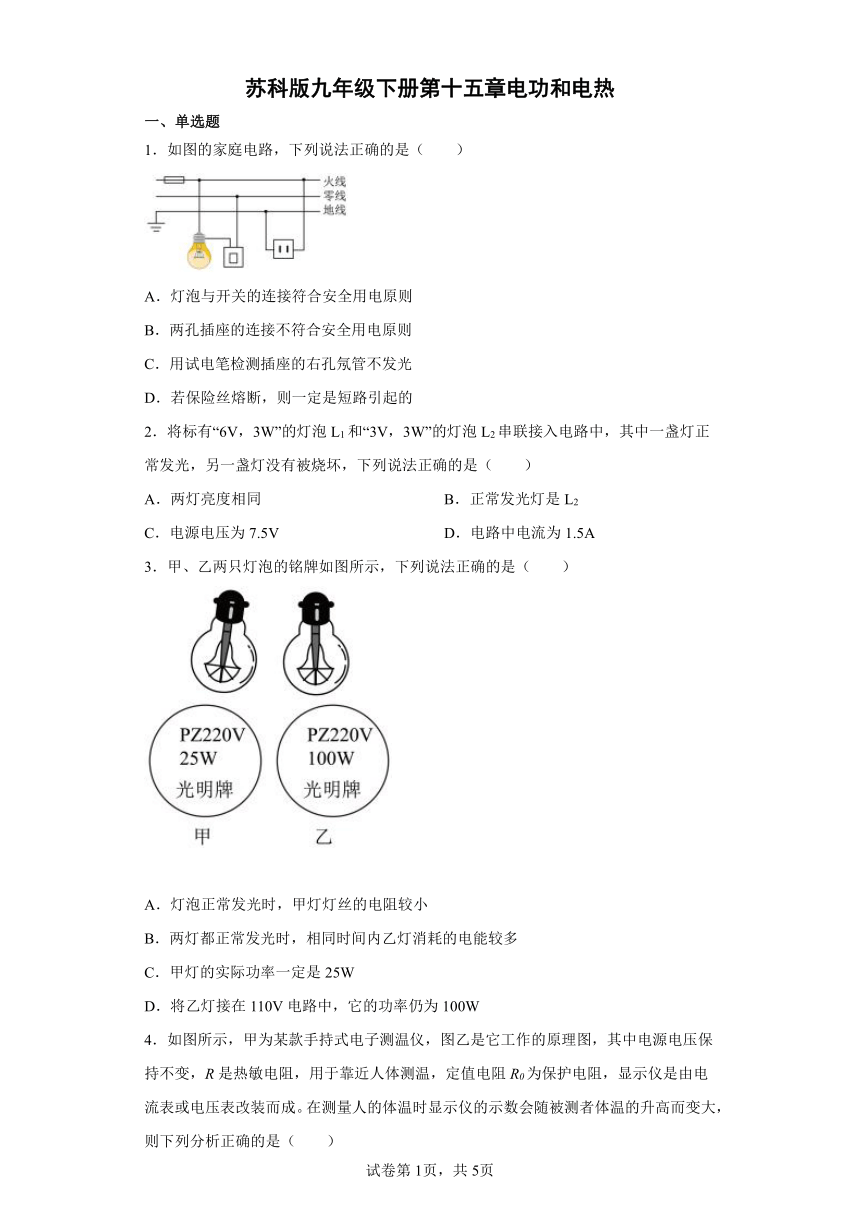

苏科版九年级下册第十五章电功和电热
一、单选题
1．如图的家庭电路，下列说法正确的是（　　）
A．灯泡与开关的连接符合安全用电原则
B．两孔插座的连接不符合安全用电原则
C．用试电笔检测插座的右孔氖管不发光
D．若保险丝熔断，则一定是短路引起的
2．将标有“6V，3W”的灯泡L1和“3V，3W”的灯泡L2串联接入电路中，其中一盏灯正常发光，另一盏灯没有被烧坏，下列说法正确的是（　　）
A．两灯亮度相同 B．正常发光灯是L2
C．电源电压为7.5V D．电路中电流为1.5A
3．甲、乙两只灯泡的铭牌如图所示，下列说法正确的是（　　）
A．灯泡正常发光时，甲灯灯丝的电阻较小
B．两灯都正常发光时，相同时间内乙灯消耗的电能较多
C．甲灯的实际功率一定是25W
D．将乙灯接在110V电路中，它的功率仍为100W

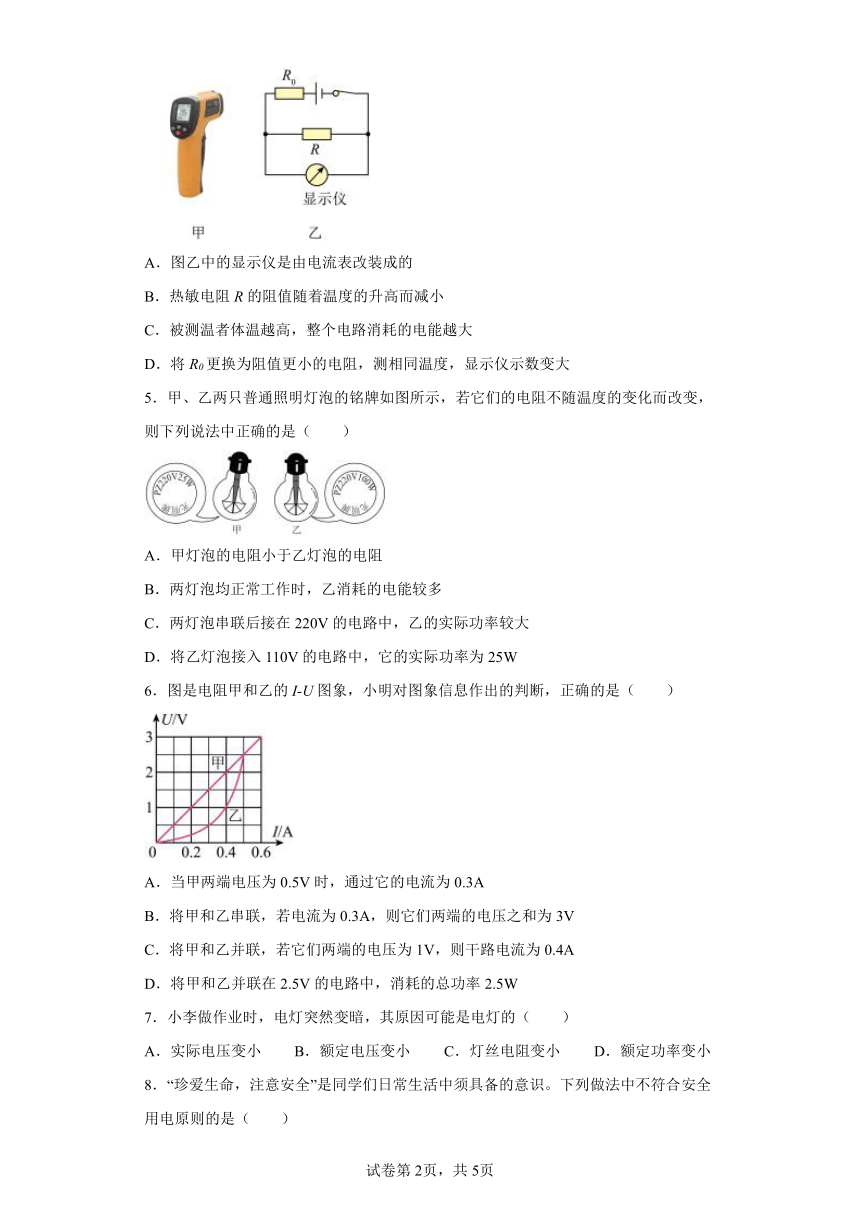

4．如图所示，甲为某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越大
D．将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大
5．甲、乙两只普通照明灯泡的铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（　　）
A．甲灯泡的电阻小于乙灯泡的电阻
B．两灯泡均正常工作时，乙消耗的电能较多
C．两灯泡串联后接在220V的电路中，乙的实际功率较大
D．将乙灯泡接入110V的电路中，它的实际功率为25W
6．图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（　　）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．将甲和乙串联，若电流为0.3A，则它们两端的电压之和为3V
C．将甲和乙并联，若它们两端的电压为1V，则干路电流为0.4A
D．将甲和乙并联在2.5V的电路中，消耗的总功率2.5W
7．小李做作业时，电灯突然变暗，其原因可能是电灯的（　　）
A．实际电压变小 B．额定电压变小 C．灯丝电阻变小 D．额定功率变小
8．“珍爱生命，注意安全”是同学们日常生活中须具备的意识。下列做法中不符合安全用电原则的是（　　）
A．电线和用电器达到使用寿命后要及时更换
B．雷雨天气要尽快到大树下避雨
C．更换灯泡、搬动电器前要先断开电源开关
D．放风筝时要远离高压线

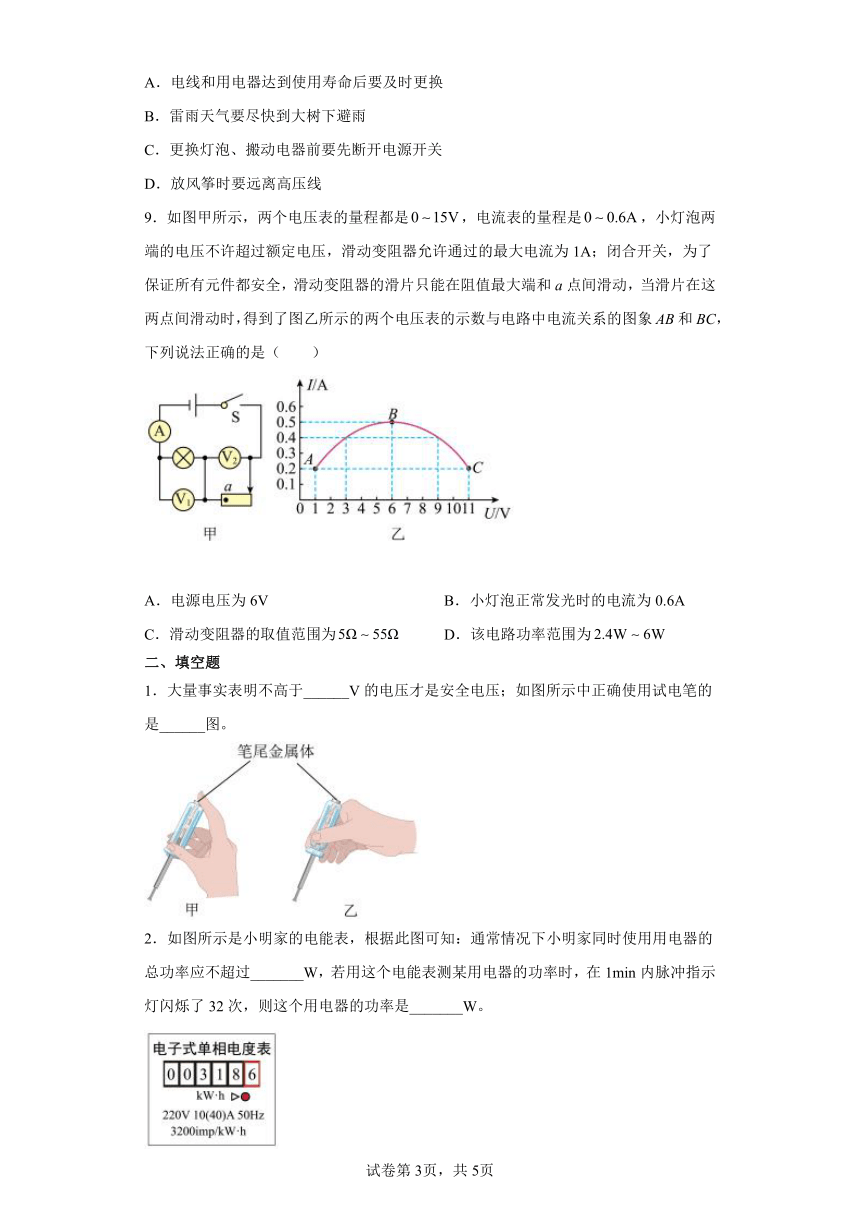

9．如图甲所示，两个电压表的量程都是，电流表的量程是，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（　　）
A．电源电压为6V B．小灯泡正常发光时的电流为0.6A
C．滑动变阻器的取值范围为 D．该电路功率范围为
二、填空题
1．大量事实表明不高于______V的电压才是安全电压；如图所示中正确使用试电笔的是______图。
2．如图所示是小明家的电能表，根据此图可知：通常情况下小明家同时使用用电器的总功率应不超过_______W，若用这个电能表测某用电器的功率时，在1min内脉冲指示灯闪烁了32次，则这个用电器的功率是_______W。

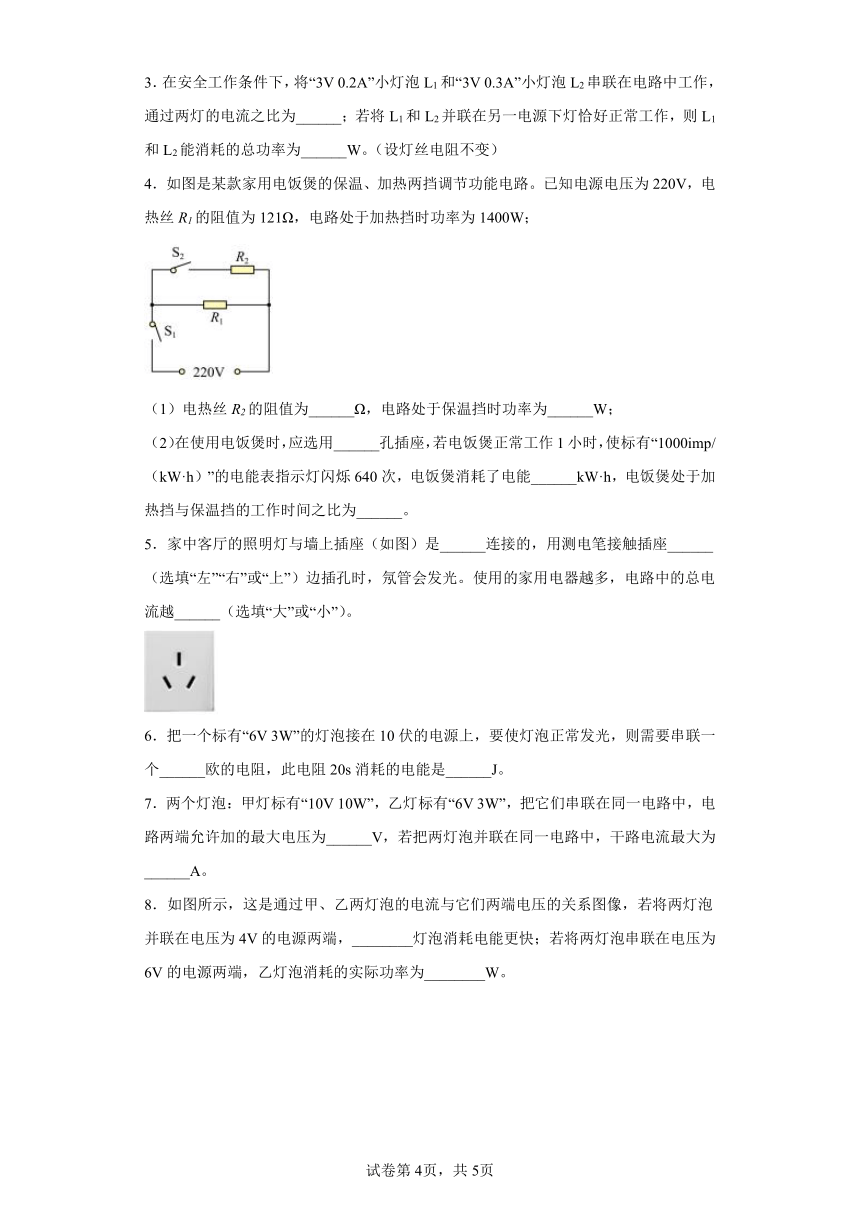

3．在安全工作条件下，将“3V 0.2A”小灯泡L1和“3V 0.3A”小灯泡L2串联在电路中工作，通过两灯的电流之比为______；若将L1和L2并联在另一电源下灯恰好正常工作，则L1和L2能消耗的总功率为______W。（设灯丝电阻不变）
4．如图是某款家用电饭煲的保温、加热两挡调节功能电路。已知电源电压为220V，电热丝R1的阻值为121Ω，电路处于加热挡时功率为1400W；
（1）电热丝R2的阻值为______Ω，电路处于保温挡时功率为______W；
（2）在使用电饭煲时，应选用______孔插座，若电饭煲正常工作1小时，使标有“1000imp/（kW·h）”的电能表指示灯闪烁640次，电饭煲消耗了电能______kW·h，电饭煲处于加热挡与保温挡的工作时间之比为______。
5．家中客厅的照明灯与墙上插座（如图）是______连接的，用测电笔接触插座______（选填“左”“右”或“上”）边插孔时，氖管会发光。使用的家用电器越多，电路中的总电流越______（选填“大”或“小”）。
6．把一个标有“6V 3W”的灯泡接在10伏的电源上，要使灯泡正常发光，则需要串联一个______欧的电阻，此电阻20s消耗的电能是______J。
7．两个灯泡：甲灯标有“10V 10W”，乙灯标有“6V 3W”，把它们串联在同一电路中，电路两端允许加的最大电压为______V，若把两灯泡并联在同一电路中，干路电流最大为______A。
8．如图所示，这是通过甲、乙两灯泡的电流与它们两端电压的关系图像，若将两灯泡并联在电压为4V的电源两端，________灯泡消耗电能更快；若将两灯泡串联在电压为6V的电源两端，乙灯泡消耗的实际功率为________W。
试卷第1页，共3页
试卷第1页，共3页
三、计算题
1．如图所示，R1＝20Ω，R2＝40Ω，电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A2的示数是1A，小灯泡L恰好正常发光。求：
（1）电源电压；
（2）小灯泡的额定功率；
（3）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率。
2．如图所示是小明家新购买的电热水壶，他发现水壶上有一铭牌如图所示。请你通过计算回答下列问题：
型号 SYL 520
额定电压 220V
频率 50Hz
额定功率 1210W
（1）电热水壶正常工作时的电流是多少？
（2）该电水壶正常工作时的电阻为多大？
（3）当用电高峰时电热水壶两端的实际电压只有200V，求此时电热水壶的实际功率是多少W？
3．如图是某品牌足浴盆的简化电路图和铭牌（最大功率模糊）。
电路中S2为普通开关，电动机带按摩装置，R为电热丝，S1为温控开关；当温度低于某设定值时，开关自动闭合；当温度高于某设定值时，开关自动断开，图丙为某次洗脚时电路总电流随时间变化的图像。
（1）图中，0~3min为加热阶段，使水温达到预设温度；则在3min~20min，______（选填序号）；
A.电动机一直工作，电热丝间歇工作
B．电热丝一直工作，电动机间歇工作
（2）求图中I的值；( )
（3）求足浴盆开始工作的前3min电热丝产生的热量。( )
指标 参数
最大容水量/kg 4
额定电压/ V 220
电动机功率/W 440
最大功率/W
4．老师办公室有一台饮水机，它的铭牌如表，工作电路如图所示，S1是温控开关，可以自动控制饮水机的加热或保温状态：
（1）饮水机在加热状态下正常工作10min，消耗的电能是多少？
（2）若在保温状态下，饮水机消耗的功率是80W，则R2的阻值是多少？
热水箱容量 2.0L
额定电压 220V
加热功率 880W
试卷第1页，共3页
试卷第1页，共3页
参考答案：
一：选择题
1．B
2．C
3．B
4．D
5．D
6．D
7．A
8．B
9．D
二：填空题
1． 36 甲
2． 8800 600
3． 1∶1 1.5
4． 48.4 400 三 0.64 6:19
5． 并联 右 大
6． 8 40
7． 11 1.1
8． 甲 1.2
三：计算题
1．（1） 12V；（2）4.8W；（3）0.8W
2．（1）5.5A；（2）40Ω；（3）1000W
3． 1A 2A 1.584×105J
4．（1）5.28×105J；（2）60.5
