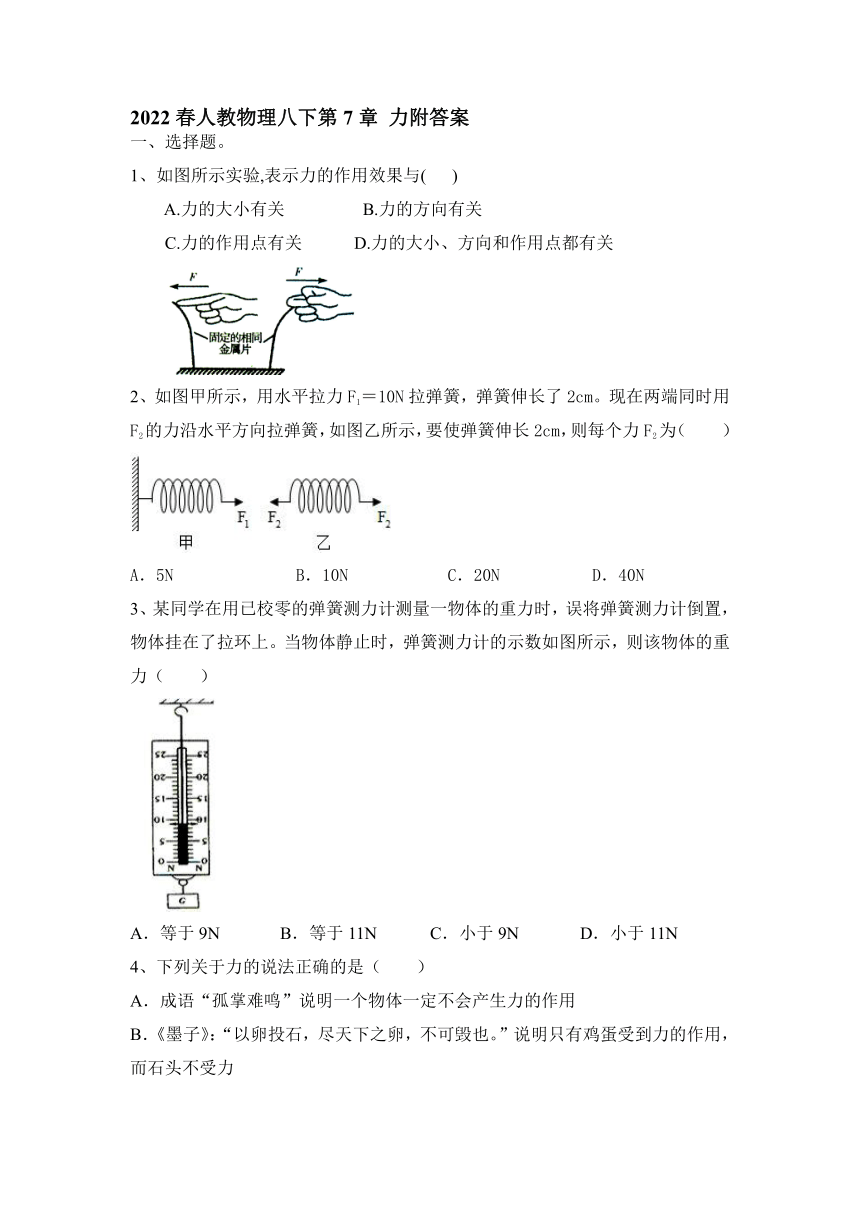

2022春人教物理八下第7章 力附答案
一、选择题。
1、如图所示实验,表示力的作用效果与( )
A.力的大小有关 B.力的方向有关
C.力的作用点有关 D.力的大小、方向和作用点都有关
2、如图甲所示，用水平拉力F1＝10N拉弹簧，弹簧伸长了2cm。现在两端同时用F2的力沿水平方向拉弹簧，如图乙所示，要使弹簧伸长2cm，则每个力F2为（ ）
A．5N B．10N C．20N D．40N
3、某同学在用已校零的弹簧测力计测量一物体的重力时，误将弹簧测力计倒置，物体挂在了拉环上。当物体静止时，弹簧测力计的示数如图所示，则该物体的重力（ ）
A．等于9N B．等于11N C．小于9N D．小于11N
4、下列关于力的说法正确的是（ ）
A．成语“孤掌难鸣”说明一个物体一定不会产生力的作用
B．《墨子》：“以卵投石，尽天下之卵，不可毁也。”说明只有鸡蛋受到力的作用，而石头不受力
C．力只能发生在相互接触的物体之间
D．“风吹草低见牛羊”，风对草的力改变了草的运动状态

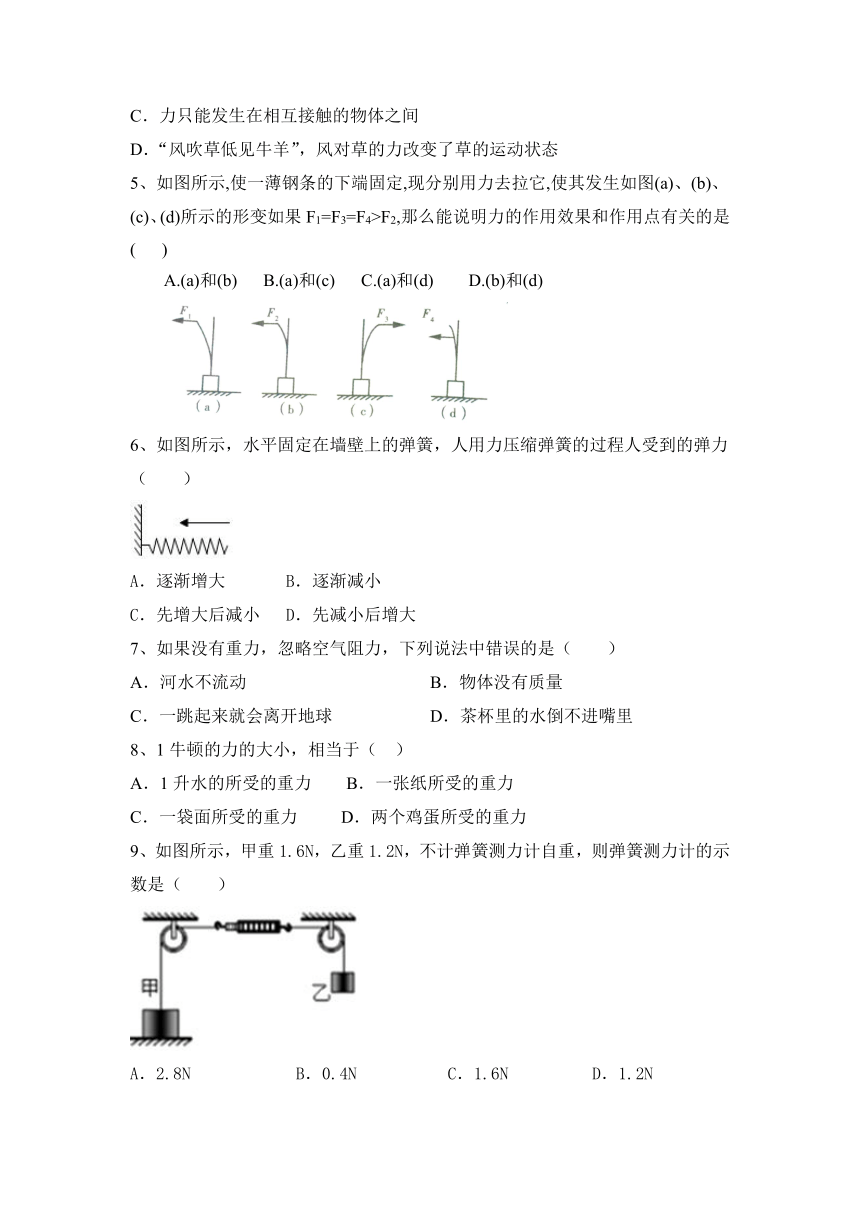

5、如图所示,使一薄钢条的下端固定,现分别用力去拉它,使其发生如图(a)、(b)、(c)、(d)所示的形变如果F1=F3=F4>F2,那么能说明力的作用效果和作用点有关的是( )
A.(a)和(b) B.(a)和(c) C.(a)和(d) D.(b)和(d)
6、如图所示，水平固定在墙壁上的弹簧，人用力压缩弹簧的过程人受到的弹力（ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
7、如果没有重力，忽略空气阻力，下列说法中错误的是（ ）
A．河水不流动 B．物体没有质量
C．一跳起来就会离开地球 D．茶杯里的水倒不进嘴里
8、1牛顿的力的大小，相当于（ ）
A．1升水的所受的重力 B．一张纸所受的重力
C．一袋面所受的重力 D．两个鸡蛋所受的重力
9、如图所示，甲重1.6N，乙重1.2N，不计弹簧测力计自重，则弹簧测力计的示数是（ ）
A．2.8N B．0.4N C．1.6N D．1.2N

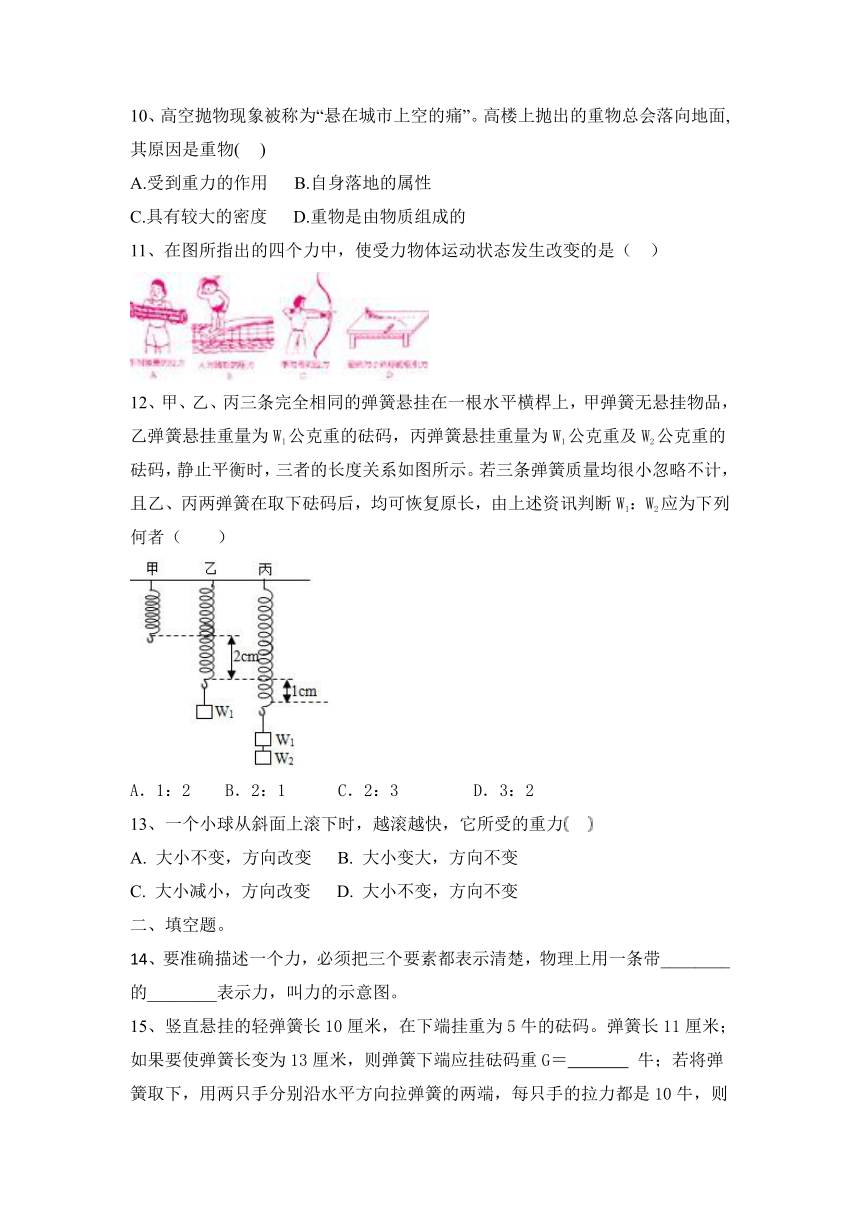

10、高空抛物现象被称为“悬在城市上空的痛”。高楼上抛出的重物总会落向地面,其原因是重物( )
A.受到重力的作用 B.自身落地的属性
C.具有较大的密度 D.重物是由物质组成的
11、在图所指出的四个力中，使受力物体运动状态发生改变的是（ ）
12、甲、乙、丙三条完全相同的弹簧悬挂在一根水平横桿上，甲弹簧无悬挂物品，乙弹簧悬挂重量为W1公克重的砝码，丙弹簧悬挂重量为W1公克重及W2公克重的砝码，静止平衡时，三者的长度关系如图所示。若三条弹簧质量均很小忽略不计，且乙、丙两弹簧在取下砝码后，均可恢复原长，由上述资讯判断W1：W2应为下列何者（ ）
A．1：2 B．2：1 C．2：3 D．3：2
13、一个小球从斜面上滚下时，越滚越快，它所受的重力
A. 大小不变，方向改变 B. 大小变大，方向不变
C. 大小减小，方向改变 D. 大小不变，方向不变
二、填空题。
14、要准确描述一个力，必须把三个要素都表示清楚，物理上用一条带________的________表示力，叫力的示意图。
15、竖直悬挂的轻弹簧长10厘米，在下端挂重为5牛的砝码。弹簧长11厘米；如果要使弹簧长变为13厘米，则弹簧下端应挂砝码重G＝ 牛；若将弹簧取下，用两只手分别沿水平方向拉弹簧的两端，每只手的拉力都是10牛，则弹簧的长度是 厘米。（均未超过弹簧的使用范围）

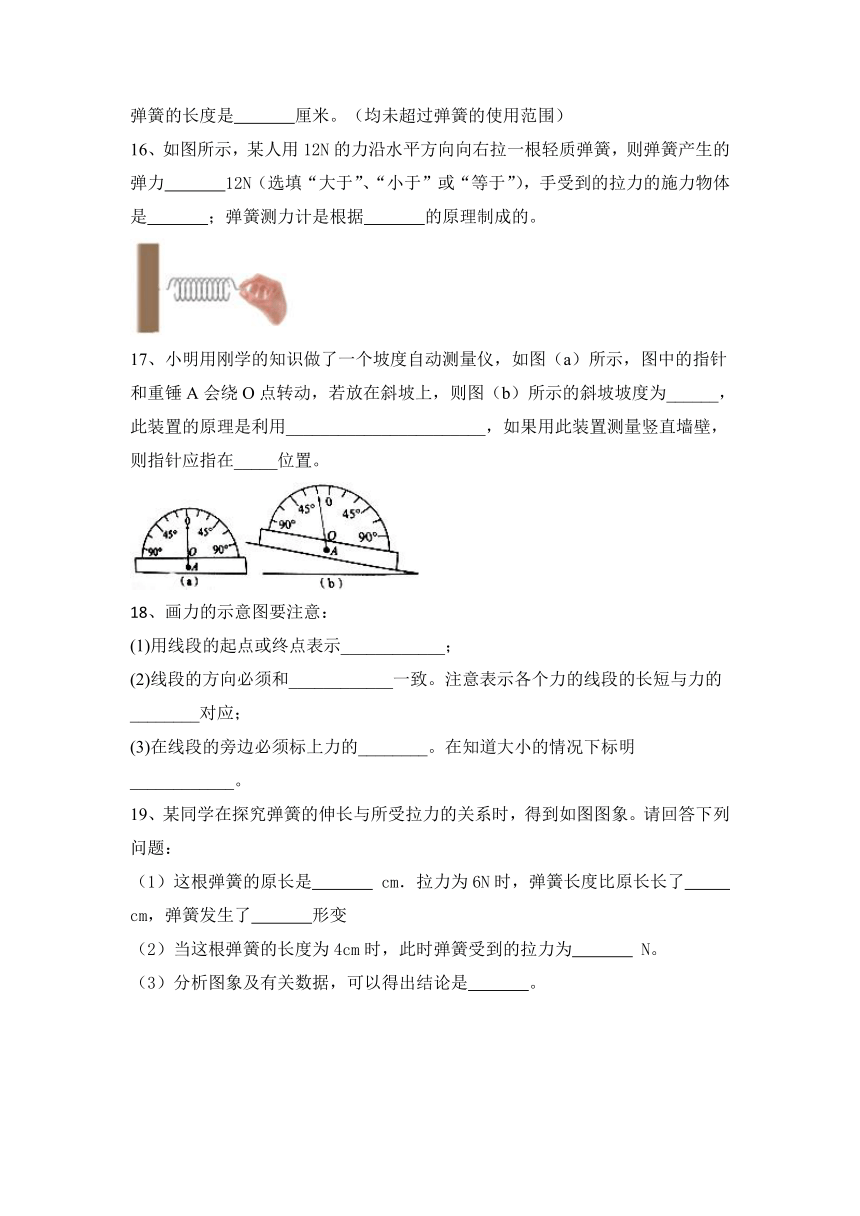

16、如图所示，某人用12N的力沿水平方向向右拉一根轻质弹簧，则弹簧产生的弹力 12N（选填“大于”、“小于”或“等于”），手受到的拉力的施力物体是 ；弹簧测力计是根据 的原理制成的。
17、小明用刚学的知识做了一个坡度自动测量仪，如图（a）所示，图中的指针和重锤A会绕O点转动，若放在斜坡上，则图（b）所示的斜坡坡度为______，此装置的原理是利用_______________________，如果用此装置测量竖直墙壁，则指针应指在_____位置。
18、画力的示意图要注意：
(1)用线段的起点或终点表示____________；
(2)线段的方向必须和____________一致。注意表示各个力的线段的长短与力的________对应；
(3)在线段的旁边必须标上力的________。在知道大小的情况下标明____________。

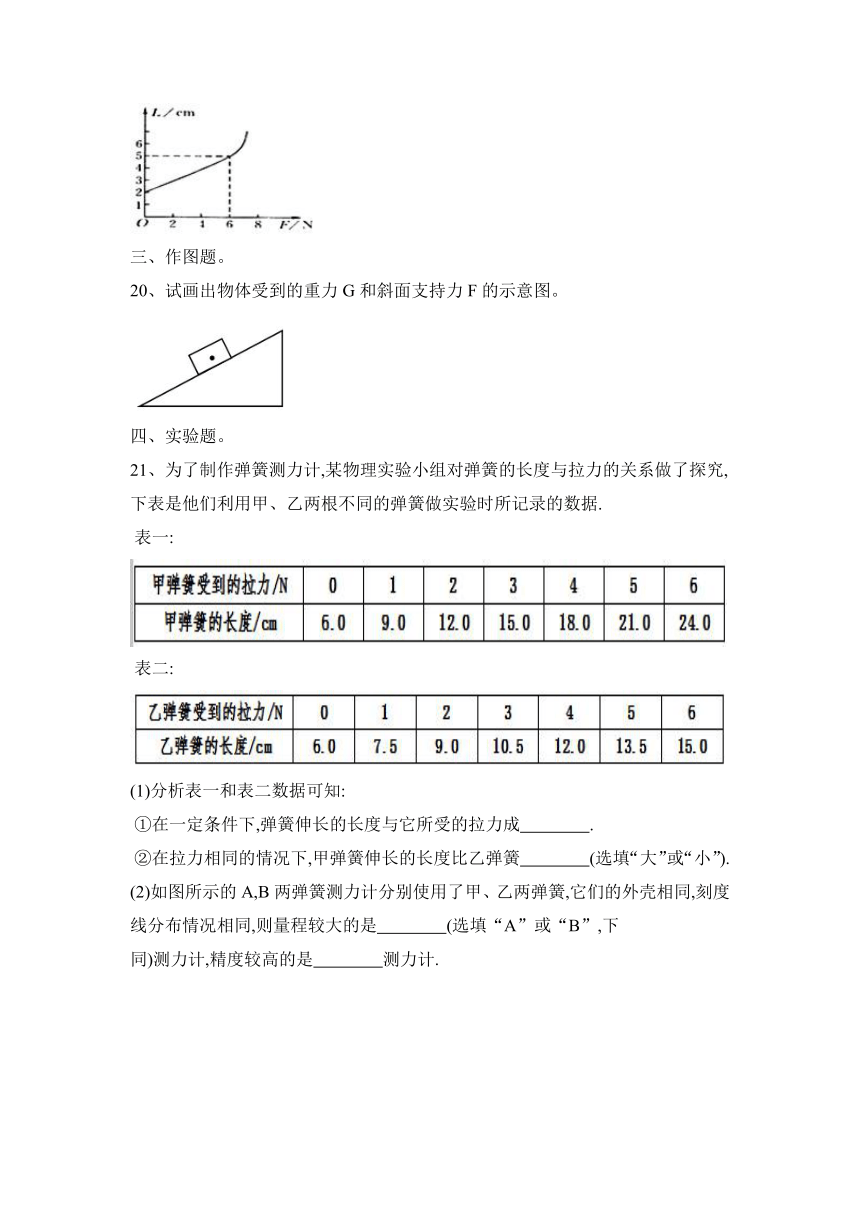

19、某同学在探究弹簧的伸长与所受拉力的关系时，得到如图图象。请回答下列问题：
（1）这根弹簧的原长是 cm．拉力为6N时，弹簧长度比原长长了 cm，弹簧发生了 形变
（2）当这根弹簧的长度为4cm时，此时弹簧受到的拉力为 N。
（3）分析图象及有关数据，可以得出结论是 。
三、作图题。
20、试画出物体受到的重力G和斜面支持力F的示意图。
四、实验题。
21、为了制作弹簧测力计,某物理实验小组对弹簧的长度与拉力的关系做了探究,下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据.
表一:
表二:
(1)分析表一和表二数据可知:
①在一定条件下,弹簧伸长的长度与它所受的拉力成 .
②在拉力相同的情况下,甲弹簧伸长的长度比乙弹簧 (选填“大”或“小”).
(2)如图所示的A,B两弹簧测力计分别使用了甲、乙两弹簧,它们的外壳相同,刻度线分布情况相同,则量程较大的是 (选填“A”或“B”,下
同)测力计,精度较高的是 测力计.
(3)经实验探究发现:在拉力相同的情况下,弹簧伸长的长度与弹簧的材料、粗细、原长(弹簧不受外力时的长度)等均有关系,请设计一个简单实验,证实弹簧伸长的长度与弹簧原长有关： 。
五、计算题。
22、中国女选手陈桂明在59公斤级中,以133公斤,挺举夺得冠军,创造了该项目的新的世界纪录,则
(1)她举起的物重为多少 (g=10 N/kg)
(2)根据表中信息请你分析,假设陈桂明到火星上最多能举起物体的质量为多少千克 (保留一位小数)
行星名称 水星 金星 火星 木星 天王星 海王星
1 kg物体受到的重力/N 3.6 8.5 3.76 22.9 8.3 11.0
2022春人教物理八下第7章 力附答案
一、选择题。
1、如图所示实验,表示力的作用效果与( )
A.力的大小有关 B.力的方向有关
C.力的作用点有关 D.力的大小、方向和作用点都有关
【答案】B
2、如图甲所示，用水平拉力F1＝10N拉弹簧，弹簧伸长了2cm。现在两端同时用F2的力沿水平方向拉弹簧，如图乙所示，要使弹簧伸长2cm，则每个力F2为（ ）
A．5N B．10N C．20N D．40N
【答案】B。
3、某同学在用已校零的弹簧测力计测量一物体的重力时，误将弹簧测力计倒置，物体挂在了拉环上。当物体静止时，弹簧测力计的示数如图所示，则该物体的重力（ ）
A．等于9N B．等于11N C．小于9N D．小于11N
【答案】C
4、下列关于力的说法正确的是（ ）
A．成语“孤掌难鸣”说明一个物体一定不会产生力的作用
B．《墨子》：“以卵投石，尽天下之卵，不可毁也。”说明只有鸡蛋受到力的作用，而石头不受力
C．力只能发生在相互接触的物体之间
D．“风吹草低见牛羊”，风对草的力改变了草的运动状态
【答案】A
5、如图所示,使一薄钢条的下端固定,现分别用力去拉它,使其发生如图(a)、(b)、(c)、(d)所示的形变如果F1=F3=F4>F2,那么能说明力的作用效果和作用点有关的是( )
A.(a)和(b) B.(a)和(c) C.(a)和(d) D.(b)和(d)
【答案】C
6、如图所示，水平固定在墙壁上的弹簧，人用力压缩弹簧的过程人受到的弹力（ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
【答案】A。
7、如果没有重力，忽略空气阻力，下列说法中错误的是（ ）
A．河水不流动 B．物体没有质量
C．一跳起来就会离开地球 D．茶杯里的水倒不进嘴里
【答案】B
8、1牛顿的力的大小，相当于（ ）
A．1升水的所受的重力 B．一张纸所受的重力
C．一袋面所受的重力 D．两个鸡蛋所受的重力
【答案】D
9、如图所示，甲重1.6N，乙重1.2N，不计弹簧测力计自重，则弹簧测力计的示数是（ ）
A．2.8N B．0.4N C．1.6N D．1.2N
【答案】D。
10、高空抛物现象被称为“悬在城市上空的痛”。高楼上抛出的重物总会落向地面,其原因是重物( )
A.受到重力的作用 B.自身落地的属性
C.具有较大的密度 D.重物是由物质组成的
【答案】A
11、在图所指出的四个力中，使受力物体运动状态发生改变的是（ ）
【答案】D
12、甲、乙、丙三条完全相同的弹簧悬挂在一根水平横桿上，甲弹簧无悬挂物品，乙弹簧悬挂重量为W1公克重的砝码，丙弹簧悬挂重量为W1公克重及W2公克重的砝码，静止平衡时，三者的长度关系如图所示。若三条弹簧质量均很小忽略不计，且乙、丙两弹簧在取下砝码后，均可恢复原长，由上述资讯判断W1：W2应为下列何者（ ）
A．1：2 B．2：1 C．2：3 D．3：2
【答案】B。
13、一个小球从斜面上滚下时，越滚越快，它所受的重力
A. 大小不变，方向改变 B. 大小变大，方向不变
C. 大小减小，方向改变 D. 大小不变，方向不变
【答案】D
二、填空题。
14、要准确描述一个力，必须把三个要素都表示清楚，物理上用一条带________的________表示力，叫力的示意图。
【答案】箭头 线段
15、竖直悬挂的轻弹簧长10厘米，在下端挂重为5牛的砝码。弹簧长11厘米；如果要使弹簧长变为13厘米，则弹簧下端应挂砝码重G＝ 牛；若将弹簧取下，用两只手分别沿水平方向拉弹簧的两端，每只手的拉力都是10牛，则弹簧的长度是 厘米。（均未超过弹簧的使用范围）
【答案】15；12。
16、如图所示，某人用12N的力沿水平方向向右拉一根轻质弹簧，则弹簧产生的弹力 12N（选填“大于”、“小于”或“等于”），手受到的拉力的施力物体是 ；弹簧测力计是根据 的原理制成的。
【答案】等于；弹簧；在弹性限度内，弹簧的伸长量跟受到的拉力成正比。
17、小明用刚学的知识做了一个坡度自动测量仪，如图（a）所示，图中的指针和重锤A会绕O点转动，若放在斜坡上，则图（b）所示的斜坡坡度为______，此装置的原理是利用_______________________，如果用此装置测量竖直墙壁，则指针应指在_____位置。
【答案】15° 重力方向竖直向下 90°
18、画力的示意图要注意：
(1)用线段的起点或终点表示____________；
(2)线段的方向必须和____________一致。注意表示各个力的线段的长短与力的________对应；
(3)在线段的旁边必须标上力的________。在知道大小的情况下标明____________。
【答案】力的作用点 力的方向 大小 符号 力的大小
19、某同学在探究弹簧的伸长与所受拉力的关系时，得到如图图象。请回答下列问题：
（1）这根弹簧的原长是 cm．拉力为6N时，弹簧长度比原长长了 cm，弹簧发生了 形变
（2）当这根弹簧的长度为4cm时，此时弹簧受到的拉力为 N。
（3）分析图象及有关数据，可以得出结论是 。
【答案】（1）2；3；弹性； （2）4；
（3）在弹性限度内，弹簧的伸长与受到的拉力成正比。
三、作图题。
20、试画出物体受到的重力G和斜面支持力F的示意图。
【答案】如图所示：
四、实验题。
21、为了制作弹簧测力计,某物理实验小组对弹簧的长度与拉力的关系做了探究,下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据.
表一:
表二:
(1)分析表一和表二数据可知:
①在一定条件下,弹簧伸长的长度与它所受的拉力成 .
②在拉力相同的情况下,甲弹簧伸长的长度比乙弹簧 (选填“大”或“小”).
(2)如图所示的A,B两弹簧测力计分别使用了甲、乙两弹簧,它们的外壳相同,刻度线分布情况相同,则量程较大的是 (选填“A”或“B”,下
同)测力计,精度较高的是 测力计.
(3)经实验探究发现:在拉力相同的情况下,弹簧伸长的长度与弹簧的材料、粗细、原长(弹簧不受外力时的长度)等均有关系,请设计一个简单实验,证实弹簧伸长的长度与弹簧原长有关： 。
【答案】(1)① 正比 . ② 大 (2)B A
五、计算题。
22、中国女选手陈桂明在59公斤级中,以133公斤,挺举夺得冠军,创造了该项目的新的世界纪录,则
(1)她举起的物重为多少 (g=10 N/kg)
(2)根据表中信息请你分析,假设陈桂明到火星上最多能举起物体的质量为多少千克 (保留一位小数)
行星名称 水星 金星 火星 木星 天王星 海王星
1 kg物体受到的重力/N 3.6 8.5 3.76 22.9 8.3 11.0
【答案】1130N 353.7kg
