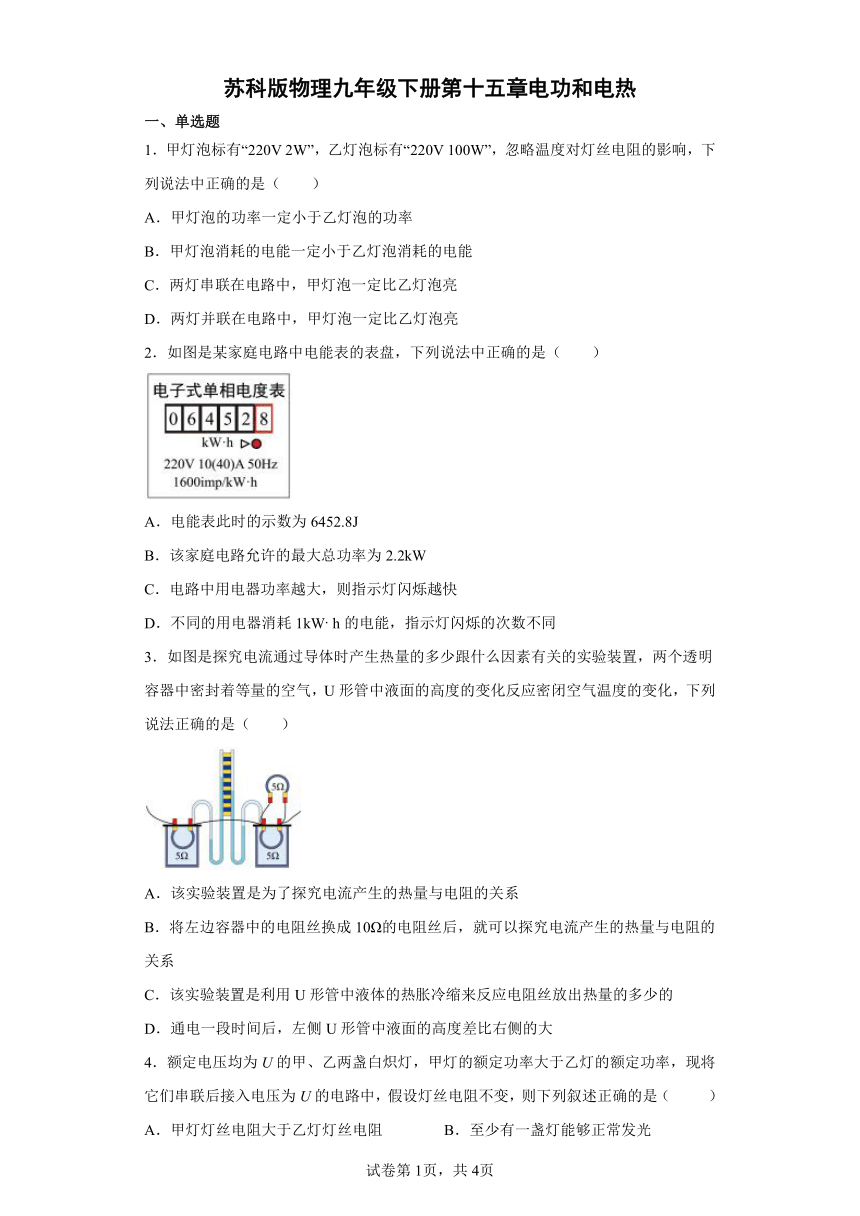

苏科版物理九年级下册第十五章电功和电热
一、单选题
1．甲灯泡标有“220V 2W”，乙灯泡标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
2．如图是某家庭电路中电能表的表盘，下列说法中正确的是（　　）
A．电能表此时的示数为6452.8J
B．该家庭电路允许的最大总功率为2.2kW
C．电路中用电器功率越大，则指示灯闪烁越快
D．不同的用电器消耗1kW·h的电能，指示灯闪烁的次数不同
3．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（　　）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
4．额定电压均为U的甲、乙两盏白炽灯，甲灯的额定功率大于乙灯的额定功率，现将它们串联后接入电压为U的电路中，假设灯丝电阻不变，则下列叙述正确的是（ ）
A．甲灯灯丝电阻大于乙灯灯丝电阻 B．至少有一盏灯能够正常发光
C．甲灯比乙灯亮 D．电路总功率小于乙灯的额定功率
5．如图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（　　）
A．电流表A2的示数与A1示数的比值变小
B．电灯L的亮度变暗
C．电路的总功率变大
D．电流表A2的示数变大
6．小明连接的电路如图，闭合开关，观察到L1比L2亮。下列说法正确的是（　　）
A．通过L1的电流大于L2的电流 B．L1的电阻小于L2的电阻
C．L1两端电压大于L2两端电压 D．如果把L1和L2的位置对调，L1会变暗
7．家庭电路中已有一台电视和一盏电灯正常工作，如果再打开一台空调，则该电路的（　　）
A．总电阻变小 B．总电流不变
C．总电压变大 D．总功率变小
8．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（　　）
A．灯泡L变暗 B．整个电路消耗的总功率变小
C．电流表A1示数变大 D．电压表示数变小
三、计算题
1．在综合实践活动课上，小明设计了一个如图所示的调光灯电路。已知电源电压恒为9 V，灯泡L标有“6V 3W”字样，R1为定值电阻。闭合开关，将滑动变阻器R2的滑片P从最右端逐渐滑至最左端，记下多组对应的电压表和电流表示数，描绘出的I-U图线如图乙所示。求：
（1）灯泡L正常发光时的电阻；
（2）定值电阻R1的阻值；
（3）滑动变阻器R2的滑片P在最右端时，灯泡L实际电功率。
2．如图所示电路，电源电压恒为8V，小灯泡标有“6V 6W”字样。若不考虑温度对灯泡电阻的影响，闭合开关，求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光时，滑动变阻器接入电路的阻值。
（3）移动滑动变阻器的滑片，当电压表示数为3V时，滑动变阻器的功率为多大。
3．小亮家买了一辆汽车，车上座椅具有电加热功能，如图甲所示。该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答：
（1）通过座椅垫的电流是多大？
（2）电热丝R1的阻值是多少？
（3）座椅垫工作100s产生的热量是多少？
4．如图甲是一个风力测试仪装置的原理图。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，有风时，迎风板向左运动，当挤压压敏电阻时，压敏电阻的阻值会发生变化，已知电源电压恒为18V，定值电阻R0＝15Ω，电压表的量程为0～15V，电流表量程0～3A，压敏电阻Rx能通过的最大电流0.9A，阻值与迎风板承受风力F的关系如图乙所示。试求：
（1）无风时，求电压表和电流表的示数；
（2）当通过压敏电阻电流为0.6A，压敏电阻Rx两端的电压和它的功率；
（3）在满足所有元件均安全使用的条件下，此装置能测量风力最大是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
一：选择题
1．C
2．C
3．D
4．D
5．A
6．C
7．A
8．B
二：填空题
1． 6 10 1.2
2． 电阻 150 电阻
3． 8800 600
4． 变大 变大 变大
5． 110 60.8
6． 0.1 1000 10
7． 1.44×107 24% 利用排出的废气供热
8． 540 4 2
三：计算题
1．（1）12Ω；（2）6Ω；（3）0.36W
2．（1）6Ω；（2）2Ω；（3）2.5W
3．（1）1.5A；（2）；（3）3.6×103J
4．（1）5.4V，0.36A；（2）9V，5.4W；（3）720N
