第十五章电功和电热巩固2021-2022学年物理苏科版九年级下册（有答案）

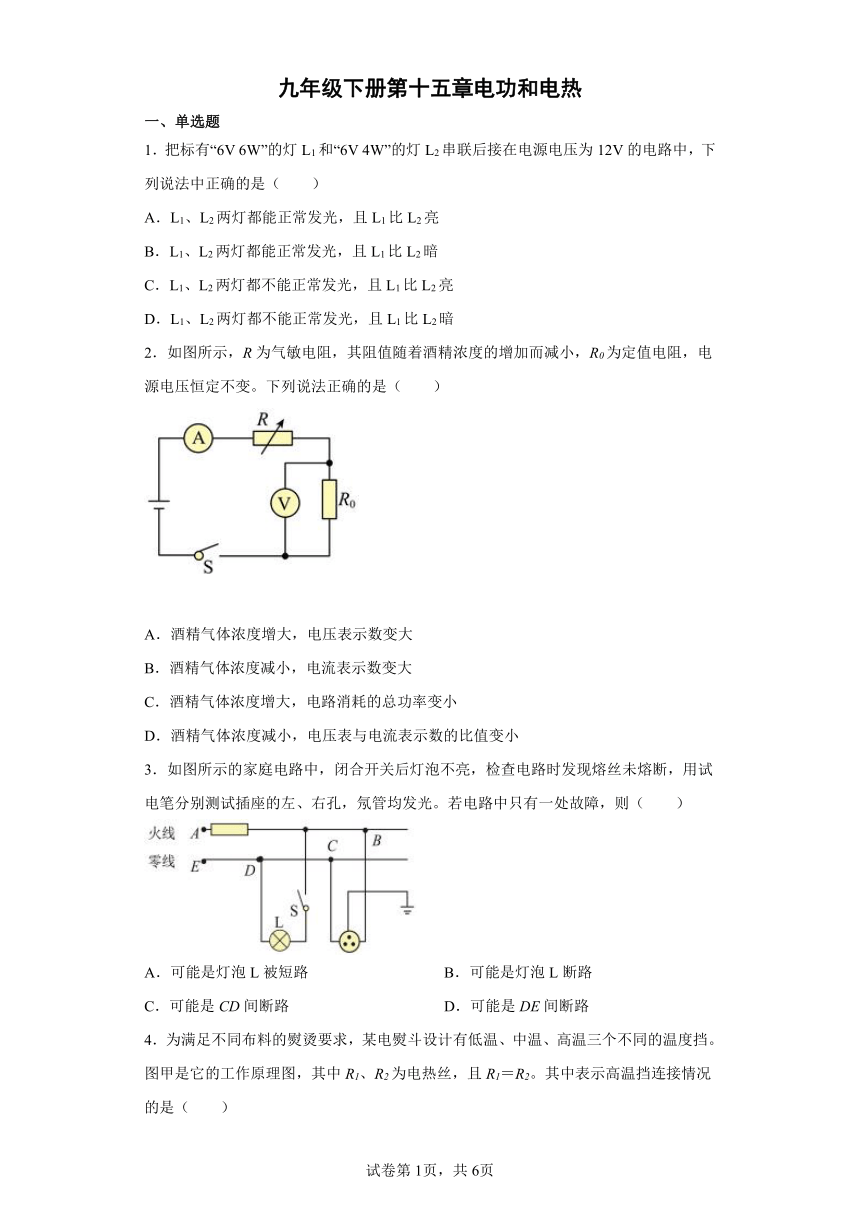

九年级下册第十五章电功和电热
一、单选题
1．把标有“6V 6W”的灯L1和“6V 4W”的灯L2串联后接在电源电压为12V的电路中，下列说法中正确的是（　　）
A．L1、L2两灯都能正常发光，且L1比L2亮
B．L1、L2两灯都能正常发光，且L1比L2暗
C．L1、L2两灯都不能正常发光，且L1比L2亮
D．L1、L2两灯都不能正常发光，且L1比L2暗
2．如图所示，R为气敏电阻，其阻值随着酒精浓度的增加而减小，R0为定值电阻，电源电压恒定不变。下列说法正确的是（　　）
A．酒精气体浓度增大，电压表示数变大
B．酒精气体浓度减小，电流表示数变大
C．酒精气体浓度增大，电路消耗的总功率变小
D．酒精气体浓度减小，电压表与电流表示数的比值变小
3．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
4．为满足不同布料的熨烫要求，某电熨斗设计有低温、中温、高温三个不同的温度挡。图甲是它的工作原理图，其中R1、R2为电热丝，且R1＝R2。其中表示高温挡连接情况的是（　　）
A． B． C． D．
5．图甲所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如图乙所示。下列说法中正确的是（ ）
A．1度电可供它正常工作0.8h
B．它正常工作时，通过的电流大于5A
C．它正常工作时，其功率为800W
D．它接在电压为110V的电源上工作时，其功率为400W
6．甲、乙两个灯泡分别标有“220V 60W”和“110V 60W”，它们都在额定电压下工作，则甲、乙两个灯泡的亮度和在相同时间内消耗的电能为（　　）
A．甲灯较亮，消耗电能较多 B．乙灯较亮，消耗电能较多
C．两灯泡一样亮，消耗电能一样多 D．甲灯较亮，乙灯消耗电能较多
7．如图甲所示，两个电压表的量程都是，电流表的量程是，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（　　）
A．电源电压为6V B．小灯泡正常发光时的电流为0.6A
C．滑动变阻器的取值范围为 D．该电路功率范围为
8．小明设计了可以调节灯泡亮度的电路，如图所示，将滑动变阻器的滑片移动到右端最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是（　　）
A．拆掉导线重新连接电路
B．断开开关S，增加电池的节数重新实验
C．断开开关S，更换新的灯泡重新实验
D．观察电流表的示数，如果示数不为0，将滑动变阻器滑片向左移动
9．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左滑动到中点的过程中，下列说法正确的是（　　）
A．电流表示数变小
B．电压表示数变大
C．电路消耗的总功率变大
D．电压表和电流表示数的比值不变
二、填空题

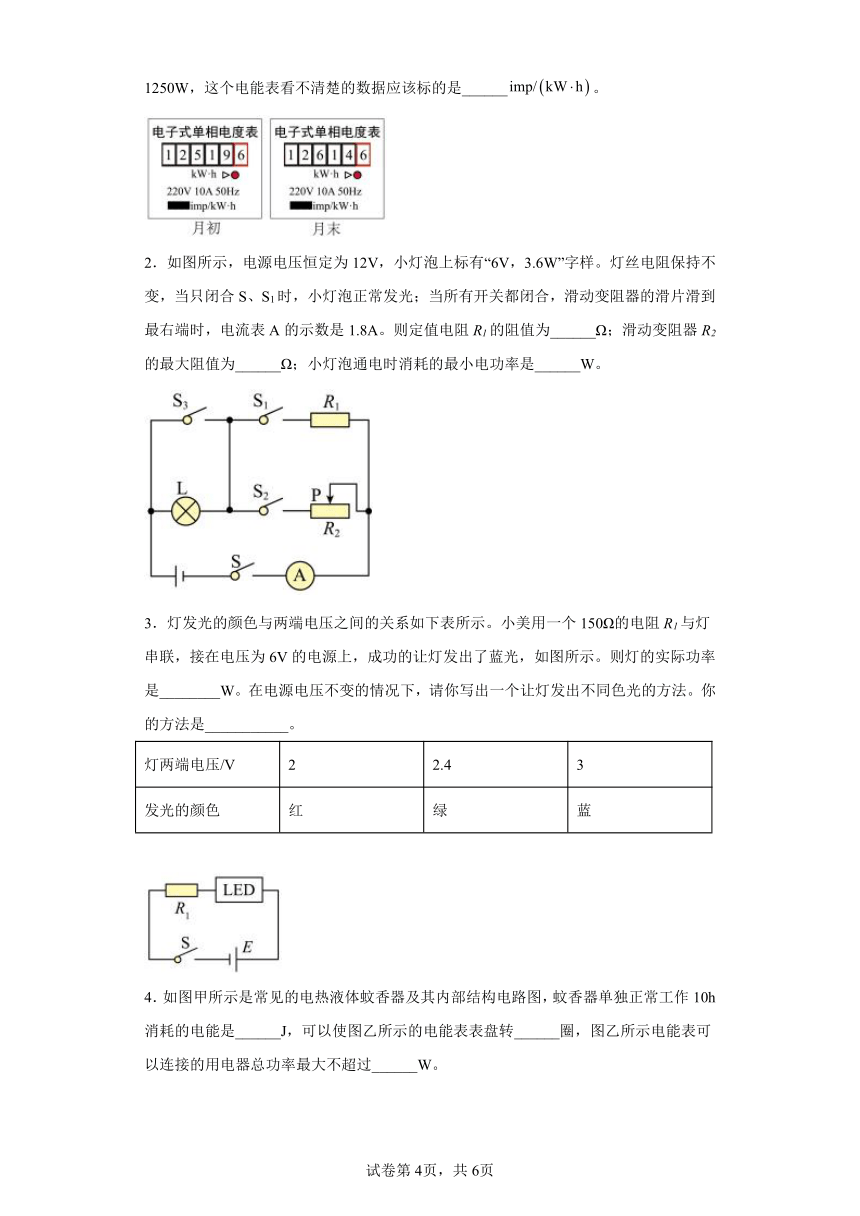

1．如图所示是小明家的电能表，电能表上的一个数据看不清楚，计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为_______。若电路中只有一个电热水壶工作3min，观察到电能表的指示灯闪烁了100次，该热水壶的电功率为1250W，这个电能表看不清楚的数据应该标的是______。
2．如图所示，电源电压恒定为12V，小灯泡上标有“6V，3.6W”字样。灯丝电阻保持不变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A。则定值电阻R1的阻值为______Ω；滑动变阻器R2的最大阻值为______Ω；小灯泡通电时消耗的最小电功率是______W。
3．灯发光的颜色与两端电压之间的关系如下表所示。小美用一个150Ω的电阻R1与灯串联，接在电压为6V的电源上，成功的让灯发出了蓝光，如图所示。则灯的实际功率是________W。在电源电压不变的情况下，请你写出一个让灯发出不同色光的方法。你的方法是___________。
灯两端电压/V 2 2.4 3
发光的颜色 红 绿 蓝
4．如图甲所示是常见的电热液体蚊香器及其内部结构电路图，蚊香器单独正常工作10h消耗的电能是______J，可以使图乙所示的电能表表盘转______圈，图乙所示电能表可以连接的用电器总功率最大不超过______W。
5．如图所示，电路中画“×”处表示断路之处，开关断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是______点。
6．小东家买了按摩椅（无加热功能）以缓解疲劳，按摩椅工作过程主要是将电能转化为__能。该按摩椅的额定功率为200W，若不考虑能量损失，的电能可以让它连续工作__h。
7．一只手机电池的背面印有如图所示的一些符号，另外在手机说明书中还写有“通话3小时，待机100小时”。使用此电池最多可以得到______J的电能，该手机通话时的工作电流为______A，待机时消耗的功率为______W。
8．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是______；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与______相连，以防止触电事故的发生。
9．一灯泡标有“6V 3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡串联一个______Ω的电阻，此时电路的总功率为______W。
10．小明家的电能表表盘如图甲所示，小明家使用的用电器总功率不能超______W。他家的电冰箱正常工作的功率P随时间t变化的图像如图乙所示，若关闭其它用电器，让电冰箱正常工作5h，消耗的电能是______J，这个过程中电能表的指示灯闪烁______次。
试卷第1页，共3页
试卷第1页，共3页
三、计算题
1．如图所示，电源电压12V，闭合开关后，电压表示数4V，R1电阻为8Ω。求：
（1）电流表示数。
（2）R2的电阻值。
（3）通电10s，整个电路消耗的电能为多少J。
2．小亮家新买了一台美的电饭锅，它有加热和保温两种功能，电饭锅的原理简图如图所示，电饭锅的铭牌内容如下表。求：
（1）电饭锅处于保温状态时，电路中的电流；
（2）电饭锅处于加热状态时，30min消耗的电能为多少kW·h？
（3）R2的阻值。
额定电压 220V
加热功率 1100W
保温功率 44W
最大容积 3L
3．如图所示的电路中，电源电压保持不变，电阻R2的阻值为60Ω，开关S闭合、S1断开时，电流表的示数为0.2A；开关S、S2均闭合时，电流表的示数变为0.3A。求：
（1）电源电压U；
（2）R1的阻值；
（3）开关S、S1均闭合时，通电1min整个电路产生的热量Q。
4．如图所示是小明家新购买的电饭锅，他发现有一铭牌如图所示。请你通过计算回答下列问题：
额定电压 220V
额定功率 1210W
容量 5L
（1）将锅内1kg水从20℃加热到70℃水吸收的热量[c=4.2×103J/（kg·℃）]；
（2）电饭锅正常工作时的电流是多少；
（3）该电饭锅正常工作5min电流做有功；
（4）当用电高峰时电饭锅两端的实际电压只有200V，求此时电饭锅的实际功率。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．A
3．D
4．D
5．C
6．C
7．D
8．D
9．C
二：填空题
1． 95 1600
2． 10 20 1.6
3． 0.06 串联一个滑动变阻器
4． 1.8×105 30 4400
5． B
6． 机械 5
7． 6480 0.17 0.018
8． cd断路 大地
9． 4 4
10． 8800 7.2×105 640
三:计算题
1．（1）0.5A；（2）16Ω；（3）60J
2．（1）0.2A；（2）0.55kW·h；（3）1056Ω
3．（1）12V；（2）120Ω；（3）216J
4．（1）2.1×105J；（2）5.5A；（3）3.63×105J；（4）1000W
答案第1页，共2页
答案第1页，共2页
