物理 八年级下册 人教版
第七章　力
专题训练一　力的作图(一)
1．　　(2021·长春)如图所示，手沿水平方向拉弹簧一端，
弹簧伸长。请在O点画出弹簧对手的拉力F的示意图。

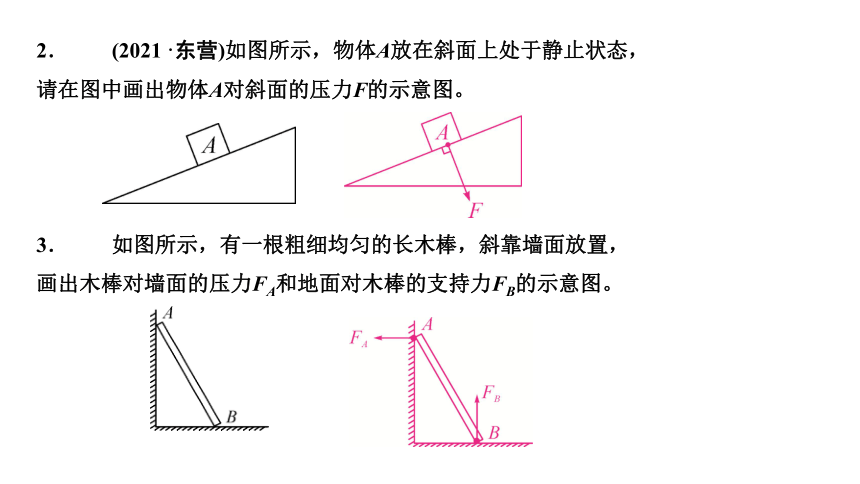

2．　　(2021·东营)如图所示，物体A放在斜面上处于静止状态，
请在图中画出物体A对斜面的压力F的示意图。
3．　　如图所示，有一根粗细均匀的长木棒，斜靠墙面放置，
画出木棒对墙面的压力FA和地面对木棒的支持力FB的示意图。
4．如图所示，用手指将一支铅笔沿竖直方向压在水平桌面上静止。
请画出铅笔所受弹力的示意图。
5．重为10 N的物体静止在水平地面上，在图中画出物体所受重力的示意图。
6．在图中画出空中飞行的篮球所受重力的示意图。
7．如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起。
不计空气阻力，请画出此时猴子的受力示意图。
8．如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图。
9．　　如图所示是过山车的模型，光滑圆形轨道竖直放置，
下端与光滑弧形轨道相接，让小球从弧形轨道上端由静止滚下，
请画出小球运动到A点时的受力示意图。
10．如图所示，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
11．在图中画出小球所受力的示意图。
