难点详解沪科版九年级物理第十五章探究电路同步训练试题（含详细解析）

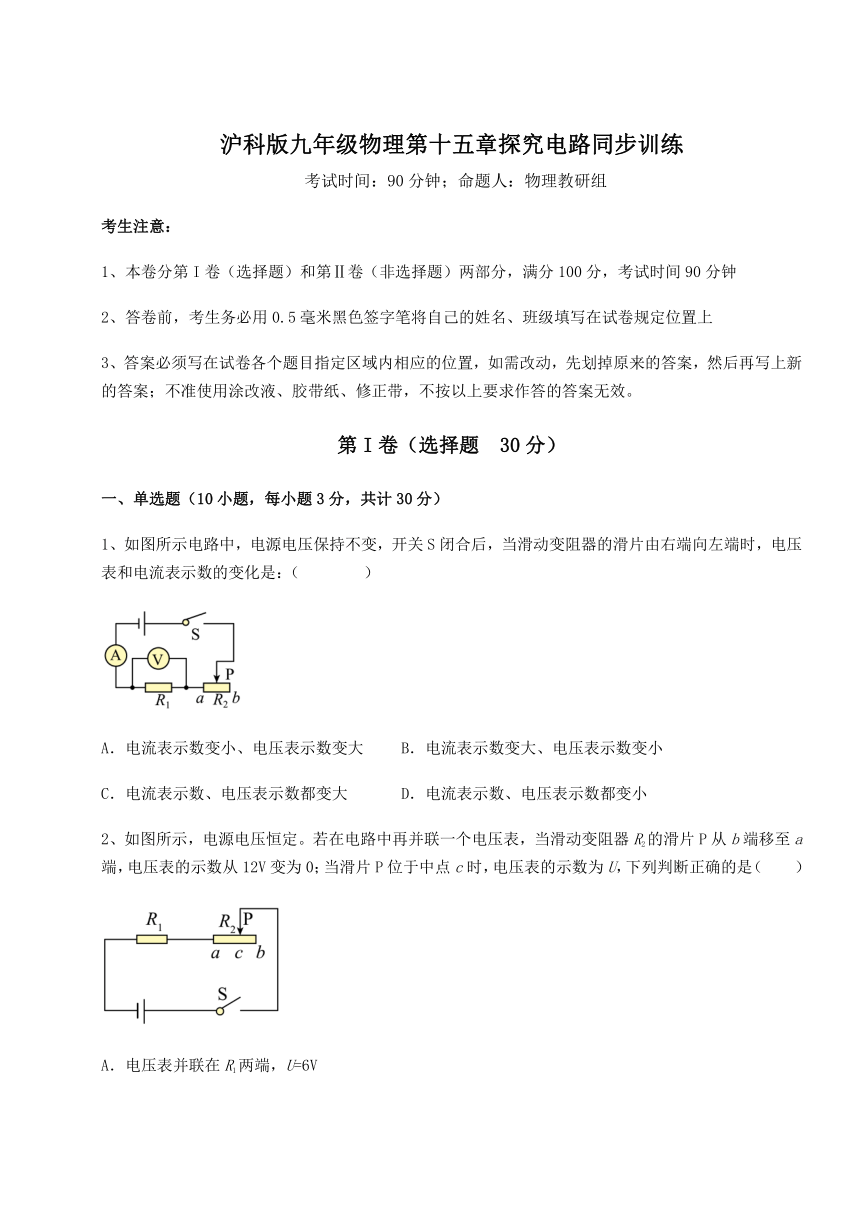

沪科版九年级物理第十五章探究电路同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示电路中，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片由右端向左端时，电压表和电流表示数的变化是：（ ）
A．电流表示数变小、电压表示数变大 B．电流表示数变大、电压表示数变小
C．电流表示数、电压表示数都变大 D．电流表示数、电压表示数都变小
2、如图所示，电源电压恒定。若在电路中再并联一个电压表，当滑动变阻器R2的滑片P从b端移至a端，电压表的示数从12V变为0；当滑片P位于中点c时，电压表的示数为U，下列判断正确的是（　　）
A．电压表并联在R1两端，U=6V
B．电压表并联在R2两端，U＞6V
C．电压表并联在R1两端，U＞6V
D．电压表并联在R2两端，U＜6V

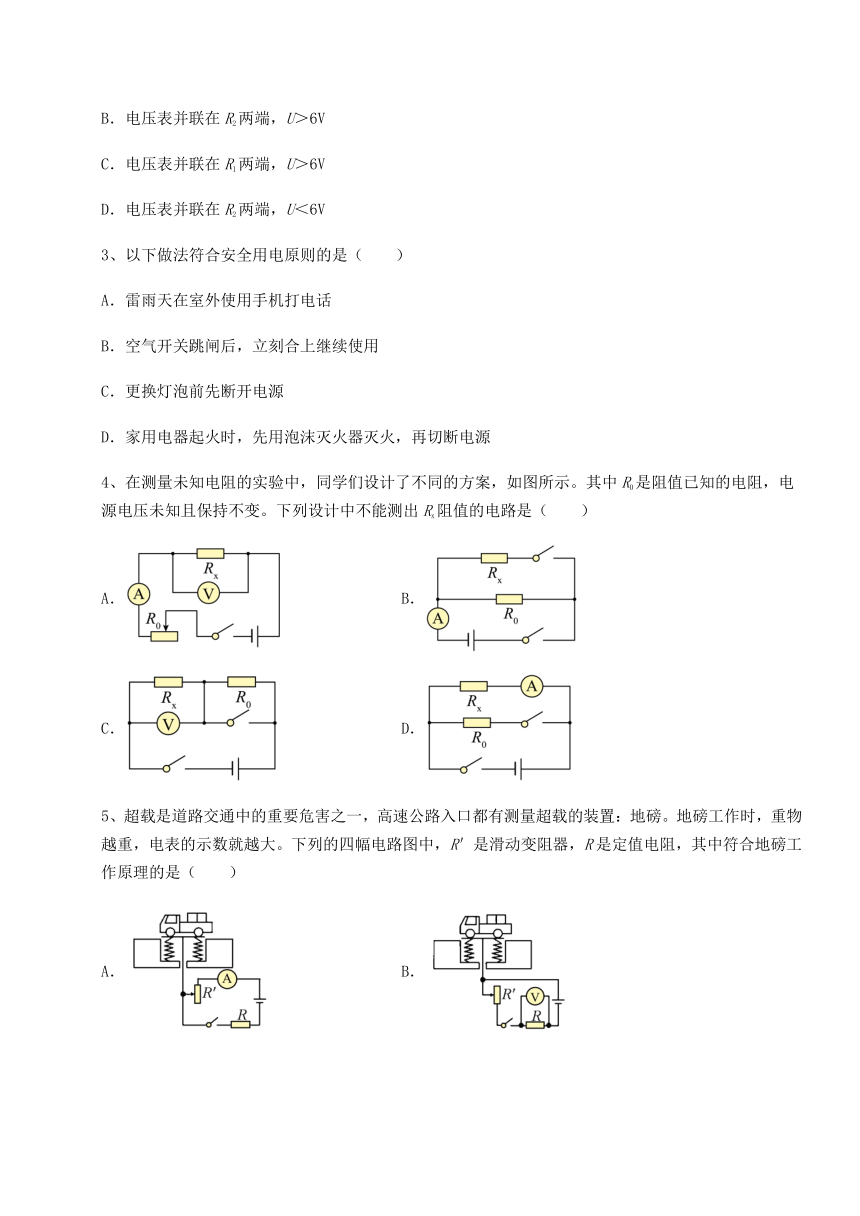

3、以下做法符合安全用电原则的是（　　）
A．雷雨天在室外使用手机打电话
B．空气开关跳闸后，立刻合上继续使用
C．更换灯泡前先断开电源
D．家用电器起火时，先用泡沫灭火器灭火，再切断电源
4、在测量未知电阻的实验中，同学们设计了不同的方案，如图所示。其中R0是阻值已知的电阻，电源电压未知且保持不变。下列设计中不能测出Rx阻值的电路是（　　）
A． B．
C． D．
5、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。地磅工作时，重物越重，电表的示数就越大。下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（　　）
A． B．
C． D．

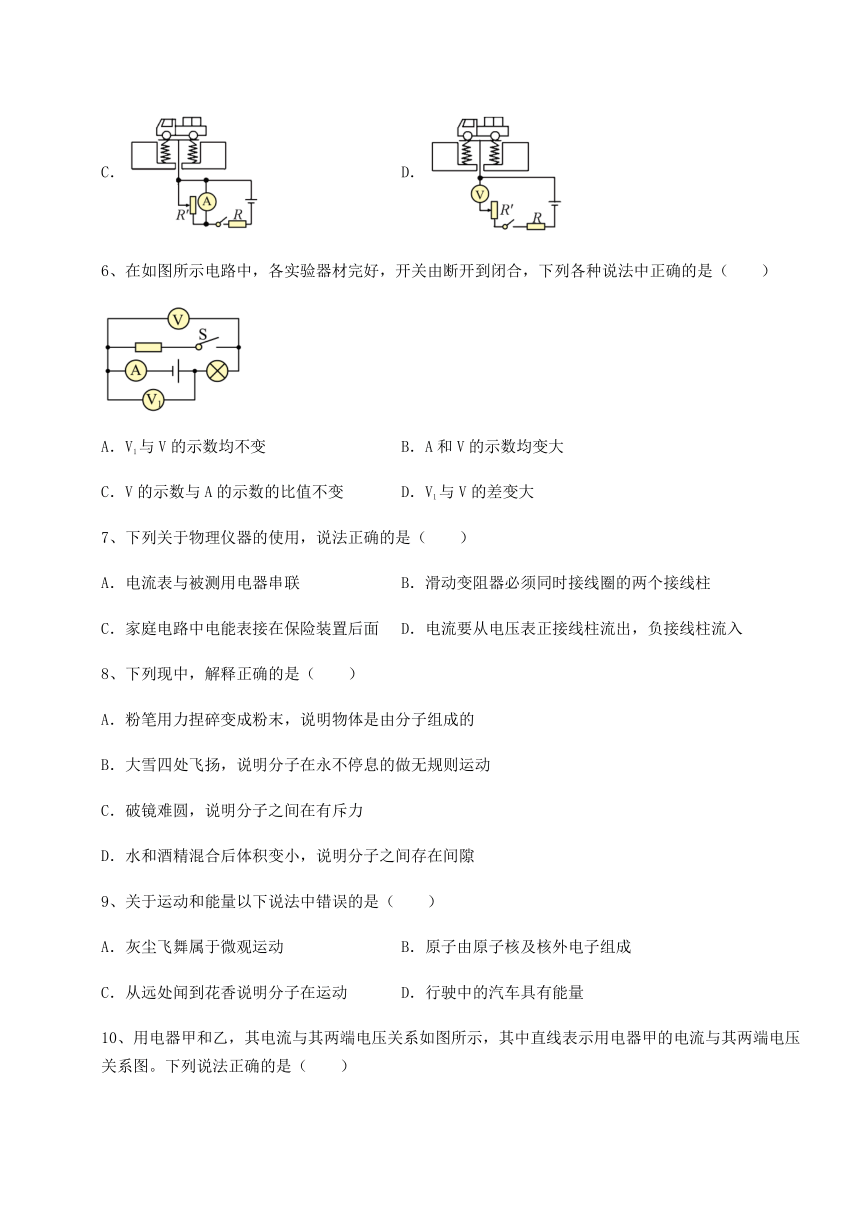

6、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（　　）
A．V1与V的示数均不变 B．A和V的示数均变大
C．V的示数与A的示数的比值不变 D．V1与V的差变大
7、下列关于物理仪器的使用，说法正确的是（　　）
A．电流表与被测用电器串联 B．滑动变阻器必须同时接线圈的两个接线柱
C．家庭电路中电能表接在保险装置后面 D．电流要从电压表正接线柱流出，负接线柱流入
8、下列现中，解释正确的是（　　）
A．粉笔用力捏碎变成粉末，说明物体是由分子组成的
B．大雪四处飞扬，说明分子在永不停息的做无规则运动
C．破镜难圆，说明分子之间在有斥力
D．水和酒精混合后体积变小，说明分子之间存在间隙
9、关于运动和能量以下说法中错误的是（　　）
A．灰尘飞舞属于微观运动 B．原子由原子核及核外电子组成
C．从远处闻到花香说明分子在运动 D．行驶中的汽车具有能量

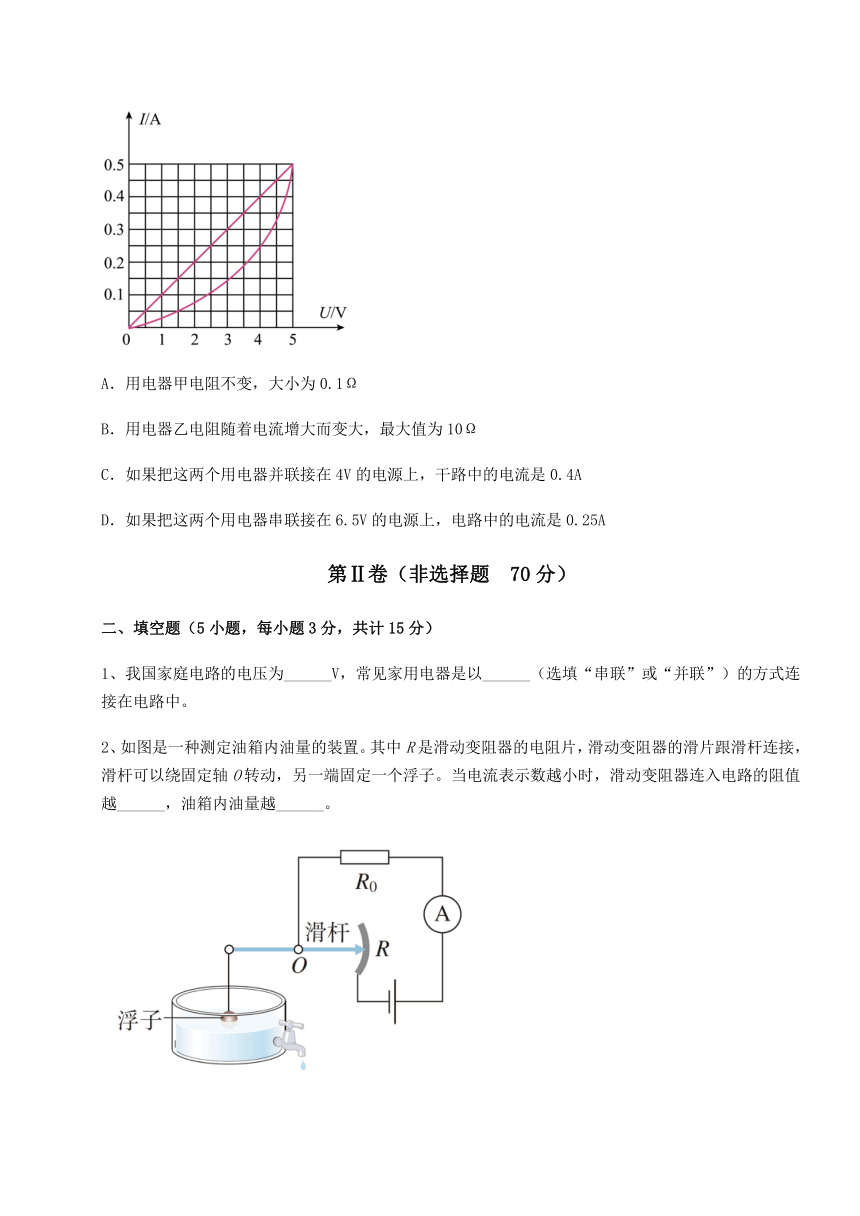

10、用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（　　）
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值为10Ω
C．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.4A
D．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、我国家庭电路的电压为______V，常见家用电器是以______（选填“串联”或“并联”）的方式连接在电路中。
2、如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值越______，油箱内油量越______。

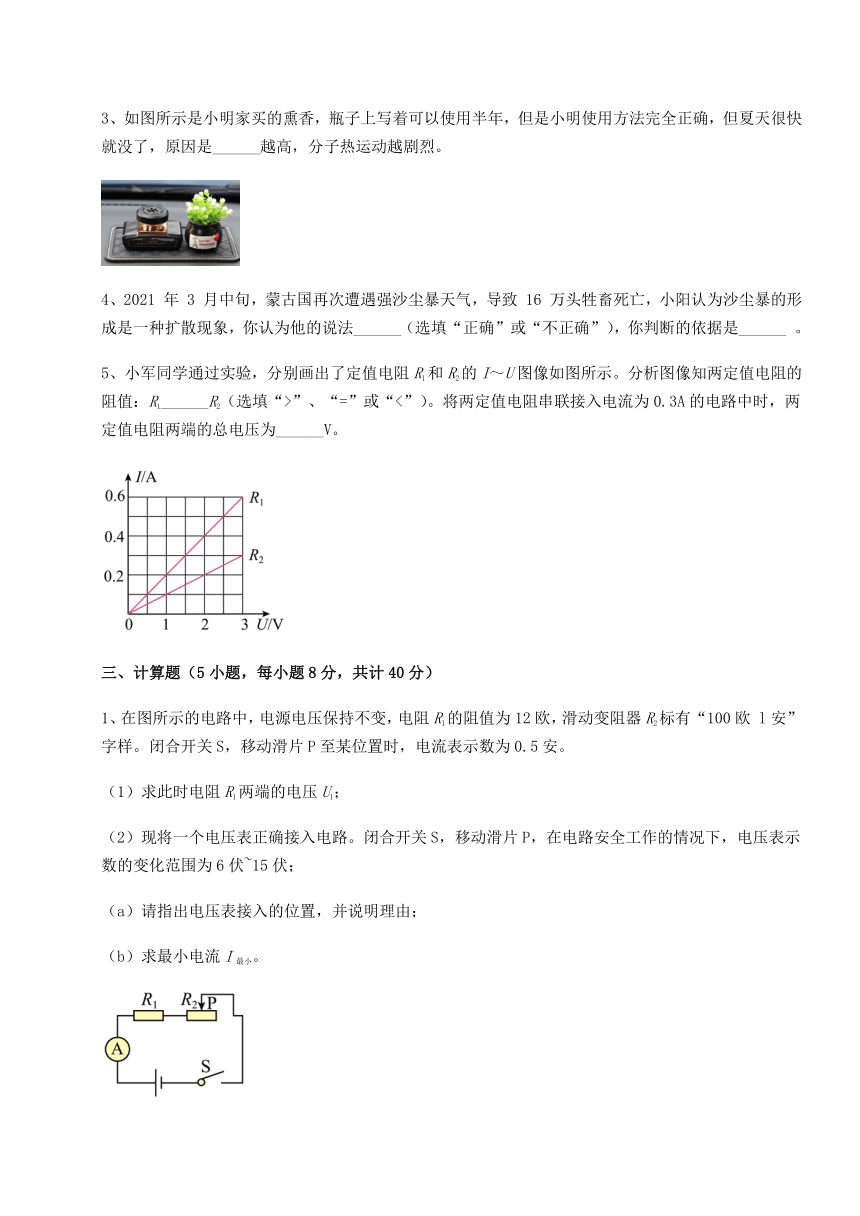

3、如图所示是小明家买的熏香，瓶子上写着可以使用半年，但是小明使用方法完全正确，但夏天很快就没了，原因是______越高，分子热运动越剧烈。
4、2021 年 3 月中旬，蒙古国再次遭遇强沙尘暴天气，导致 16 万头牲畜死亡，小阳认为沙尘暴的形成是一种扩散现象，你认为他的说法______（选填“正确”或“不正确”），你判断的依据是______ 。
5、小军同学通过实验，分别画出了定值电阻R1和R2的I～U图像如图所示。分析图像知两定值电阻的阻值：R1______R2（选填“>”、“=”或“<”）。将两定值电阻串联接入电流为0.3A的电路中时，两定值电阻两端的总电压为______V。
三、计算题（5小题，每小题8分，共计40分）
1、在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧 l安”字样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。
（1）求此时电阻R1两端的电压U1；
（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏；
（a）请指出电压表接入的位置，并说明理由；
（b）求最小电流I最小。
2、在图甲所示的电路中，电源电压为18伏且保持不变，电阻的阻值为10欧，滑动变阻器标有“20欧2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。
（1）求电压表的示数；
（2）求滑动变阻器连入电路的阻值；
（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量。
3、如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0=20Ω，电流表的量程为0~0.2A，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。在电路安全工作的前提下，求：
（1）湿度为40%时，R的阻值；
（2）电流表示数为0.2A时，电压表的示数；
（3）该装置能监测的湿度最大值。
4、实验室使用的电压表是由小量程的电流表G改装而成的，图乙是小量程电流表G改装成电压表的原理图，当将“﹣”和“3”接线柱接入电路时，表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时，表示电压表时量程为15V，已知小量程电流表G的满偏电流为3mA，内阻为10Ω，试求：
（1）将小量程电流表G直接接入电路中，当指针满偏时其两端的电压为多少？
（2）改装后的电压表内部电阻R1、R2的阻值。
5、如图，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω，求：
（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？
（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
四、实验探究（3小题，每小题5分，共计15分）
1、现有下列器材：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”。
（1）闭合开关后，发现电流表无示数，电压表指针有明显偏转，则电路可能存在的故障是___________；
（2）排除故障后，实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可得出结论___________；
（3）为完成整个实验，应该选取哪种规格的滑动变阻器___________。
A．60Ω 0.2A B．50Ω 0.5A C．20Ω 1A
2、实验小组利用图甲所示的电路测量未知电阻Rx的阻值，Rx的阻值大约为5Ω。
（1）伏安法测电阻的实验原理是________；
（2）闭合开关前，应将滑动变阻器的滑片置于_______（选填“A”或“B”）端；
（3）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是________；
A．滑动变阻器断路 B． Rx短路 C． Rx断路
（4）排除故障后，当电压表示数为2.2V时，电流表示数如图乙所示，那么Rx的阻值是________Ω；
（5）本实验要多次测量取平均值是为了________。
3、某小组同学做“用电流表、电压表测电阻”的实验，实验所用电源电压为9伏保持不变，电压表仅有“0~3V”量程完好，其他器材齐全且完好。他正确连接电路后，将滑片移到滑动变阻器阻值最大处，闭合开关，观察到电压表的指针位置如图（a）所示，电流表示数为0.3安。当他记录示数后，却发现无法再继续进行实验了。该小组中的同学分别提出了实验改进方案。
①小华同学：可以将原有电源换成电源电压为12伏的电源，继续进行实验；你认为小华同学的改进方案会出现的问题是___________________；
②小明同学：可以将原有电源换成电源电压为6伏的电源，继续进行实验。根据小明的方案，他正确连接了电路，实验操作规范，闭合开关后，发现电流表的示数如图（b），求此时电压表V的示数及对应的电阻Rx。_______________（第②小题需写出简要的计算过程及理由）
-参考答案-
一、单选题
1、C
【详解】
如图所示，R1与R2串联，电压表测R1两端电压，开关S闭合后，当滑动变阻器的滑片由右端向左端时，滑动变阻器接入的电阻变小，电路中总电阻变小，根据欧姆定律可知，当电压一定时，电路中电流变大，即电流表示数变大；而R1的电阻一定，电流变大，则两端电压变大，即电压表示数变大。故ABD不符合题意，C符合题意。
故选C。
2、B
【详解】
AC．当滑动变阻器R2的滑片P从b端移至a端，变阻器连入电路中的电阻变小，根据分压原理，变阻器的电压变小，由串联电路电压的规律，定值电阻的电压变大，故电压表只能并联在R2的两端；故AC错误；
BD．当滑动变阻器R2的滑片P从b端移至a端，电压表的示数从12V变为0，当变阻器连入电路中的电阻最大时，由电阻的串联和欧姆定律，电路中的电流
根据欧姆定律，此时电压表示数
①
①两边同乘以得到
②
同理，当滑片移动到中点时，电压表示数
③
因③式右边的分母比②式左边分母小，故
U＞6V
故选B。
3、C
【详解】
A．雷雨天在室外使用手机打电话，容易造成雷击，故A不符合题意；
B．空气开关跳闸后，应该先检查电路，检查没问题再合上使用，故B不符合题意；
C．更换灯泡前先断开电源，避免触电现象发生，故C符合题意；
D．当家用电器设备失火时，若先用泡沫灭火器，易造成触电事故，故应选用干粉灭火器，并且先切断电源、再灭火，故D不符合题意。
故选C。
4、D
【详解】
A．由图可知，Rx与R0串联，电压表测Rx两端压Ux，电流表测Rx电流Ix，根据可算出Rx的电阻，故A不符合题意；
B．由图可知，开关闭合时，Rx与R0并联，电流表测干路电流I，开关断开时，Rx未接入电路，电流表测R0电流I0，可得电源电压
Ux＝U0＝I0R0
闭合开关后，通过Rx电流
Ix＝I﹣I0
可测出Rx电阻
故B不符合题意；
C．开关S闭合时，R0短路，电压表测量电源电压U；开关S断开时，电压表测量Rx两端的电压Ux；根据串联电路总电压等于各分电压之和，得R0两端的电压
U0＝U﹣Ux
通过R0的电流
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，则Rx电阻
故C不符合题意；
D．由电路图可知，当开关断开时，电路为Rx的简单电路，电流表Rx的电流；当开关S闭合时R0、Rx并联，电流表仍测Rx电流，所以无法求通过R0的电流，不能计算出电源电压，所以不能求出Rx阻值，故D符合题意。
故选D。
5、B
【详解】
A．由图知，定值电阻R和滑动变阻器串联，电流表测电路中的电流，重物越重时，滑片向下滑动，变阻器R接入电路的电阻变大，由可知，电路中电流变小，则电流表读数变小，故A不符合题意；
B．由图知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压；重物越重时，滑片向下滑动，变阻器接入电路的电阻变小，电路中电流变大，则定值电阻R两端电压变大，即电压表示数变大，故B符合题意；
C．由图知，电流表把滑动变阻器短路，电流不经过，所以无论重物怎么变化，电流表的读数都不变，故C不符合题意；
D．由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电压表的读数都不变，故D不符合题意；
故选B。
6、D
【详解】
AB．开关断开时，电路中不能形成通路，电流表A示数为0，电压表V、V1都测电源电压；当S闭合后，电阻与小灯泡串联，电路形成通路，电路中有电流且电流表测电路中电流，所以电流表示数变大；电压表V1测电源电压，由于电源电压不变，所以电压表V1示数不变；电压表V测电阻两端的电压，根据串联电路电压特点可知，电压表V的示数减小，故A、B错误；
CD．电压表V的示数减小，电流表示数变大，所以V的示数与A的示数的比值发生变化；开关断开时，V1与V的差为0，闭合后，V1与V的差变大，故C错误，D正确。
故选D。
7、A
【详解】
A．电流表与待测电路串联，故A正确；
B．滑动变阻器必须一上一下接入电路，故B错误；
C．进户线后就接电能表，再接保险装置，故C错误；
D．电流要从电压表正接线柱流入，负接线柱流出，故D错误。
故选A。
8、D
【详解】
A．粉笔用力捏碎变成粉末，说明力能改变物体的形状。分子用肉眼看不到,粉末肉眼能看到，与分子无关，故A错误；
B．分子运动是无法直接用眼睛看到的，大雪飞扬属于机械运动，不是分子在运动，不能说明分子在不停做无规则运动，故B错误；
C．由于镜子破裂处的绝大多数分子间距离较大，大于分子直径的10倍，分子间的作用力就十分微弱，所以“破镜不能重圆”，此现象不能说明分子间有斥力，故C错误；
D．不同物质在相互接触彼此进入对方的现象叫扩散。水和酒精混合后体积变小，发生了扩散现象，说明分子之间存在间隙，故D正确。
故选D。
9、A
【详解】
A．灰尘飞舞是机械运动，不是微观运动，故A错误，符合题意；
B．物质由分子或原子组成，原子由原子核及核外电子组成，故B正确，不符合题意；
C．从远处闻到花香说明分子在永不停息地做无规则运动，故C正确，不符合题意；
D．行驶中的汽车具有动能，故D正确，不符合题意。
故选A。
10、D
【详解】
A．如图可知，根据公式可得甲的电阻
故A错误；
B．如图可知，当用电器乙两端的电压为1.5V、2.5V、4V、4.5V、5V时，对应的电流分别是0.05A、0.1A、0.25A、0.35A、0.5A；根据公式的变形公式可求出乙对应电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω。所以用电器乙的电阻随电流的增大而减小，最大电阻不是10Ω。故B错误；
C．如果把这两个用电器并联接在4V的电源上，并联电路中各支路两端电压与电源电压相同；由图可知，当电压为4V时，用电器甲的电流I甲=0.4A，用电器乙的电流I乙=0.25A，根据并联电路电流的特点可知干路电流
故C错误；
D．如果把这两个用电器串联接在6.5V的电源上，串联电路电流处处相等，各用电器两端的电压之和等于电源电压；如图可知，当电流为0.25A时，用电器甲两端电压为U甲=2.5V，用电器乙两端电压为U乙=4V，电源电压刚好为6.5V。故D正确。
故选D。
二、填空题
1、220 并联
【详解】
[1]我国家庭电路的电压为220V，工厂的电压为380V。
[2]常见家用电器是以并联方式，因为各用电器独立工作，互不影响。
2、大 少
【详解】
[1]由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，由 的变形式可知，当电流表示数越小时，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以滑动变阻器连入电路的电阻越大。
[2]由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少。
3、温度
【详解】
使用时，会有一部分熏香扩散到空气中，使熏香减小；夏天熏香很快就没了，原因是夏天温度高，分子运动激烈，扩散进行的快。
4、不正确 沙尘不是分子（分子肉眼看不见）
【详解】
[1][2]他的说法不正确，原因是：扩散现象是组成物质的分子不停地做无规则运动，彼此进入对方的现象，分子的运动是肉眼看不到的；沙尘暴是大量的沙土颗粒在做机械运动，沙土颗粒有大量的沙土分子组成，沙土颗粒的运动不是分子的无规则运动，故沙尘暴的形成不是扩散现象。
5、< 4.5
【详解】
[1]由上图可知，当R1和R2的电压为3V时，通过R1和R2的电流分别为
I1=0.6A
I2=0.3A
根据欧姆定律
R1[2]将两定值电阻串联接入电流为0.3A的电路中时，由串联电阻的规律及欧姆定律，电阻两端的电压为
U=IR=I(R1+R2)=0.3A× (5Ω+10Ω)=4.5V
三、计算题
1、（1）6V；（2）（a）并联在滑动变阻器两端，理由见解析；（b）0.25A
【详解】
解：（1）此时电阻R1两端的电压U1
（2）（a）闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏，若电压表并联在定值电阻两端，根据滑动变阻器可知，电路中允许的最大电流为1A，定值电阻的阻值为12Ω，此时电压表的示数为
与题意电压表示数的变化范围为6伏~15伏不符，故舍去，故电压表并联在滑动变阻器两端。
（b）根据滑动变阻器可知，最大的电流为1A，电源电压一定，则此时电路中的总电阻是最小的，滑动变阻器的电阻也是最小，根据串联分压可知，此时滑动变阻器的电压也是最小，故最小电压为6V，则电源电压为
根据串联分压，滑动变阻器的阻值越大，电压表的示数越大，最大示数为15V，此时的总电阻最大，则此时的电流为
答：（1）电阻R1两端的电压U1为6V；
（2）（a）电压表并联在滑动变阻器两端；
（b）电压表最小电流I最小为。
2、（1）10V；（2）；（3）0.9A
【详解】
解：（1）甲图中，两电阻串联，电压表测R1的电压，电流表测电路的电流，电流表的示数为1安，根据欧姆定律，电压表的示数
（2）根据串联电路电压的规律，滑动变阻器的电压为
U滑=U-U1=18V-10V=8V
根据串联电路电流的规律和欧姆定律，滑动变阻器连入电路的阻值
（3）滑动变阻器连入电路的电阻越小，电路的电阻越小，电路的电流越大，电压表示数越大，根据图乙电压表表盘可知，电压表最大示数为15V，此时电路的电流最小，根据欧姆定律，电路的最大电流为
而1.5A小于滑动变阻器允许通过的最大电流2A。当滑动变阻器的滑片移动到最右端时，变阻器连入电路的电阻最大，为，根据串联电阻的规律及欧姆定律，此时电路的最小电流为
电流表最大变化量
答：（1）电压表的示数为10V；
（2）求滑动变阻器连入电路的阻值为；
（3）电流表最大变化量为0.9A。
3、（1）50Ω；（2）8V；（3）50%
【详解】
解：（1）由图丙可知，湿度为40%时，R的阻值是50Ω。
（2）电流表示数为0.2A时，根据欧姆定律，定值电阻R0两端的电压为
U0=IR0=0.2A×20Ω=4V
根据串联电路电压特点，湿敏电阻R两端的电压即电压表的示数是
U1=U-U0=12V-4V=8V
（3）电压表的量程为0~9V，当电压表的示数为9V时，此时定值电阻R0两端的电压为
U2=U-U3=12V-9V=3V
此时电路的电流为
没有超出电流表的量程，此时湿敏电阻的阻值为
由图丙可知，当湿敏电阻的阻值为60Ω时，该装置能监测的湿度值为50%。
答：（1）湿度为40%时，R的阻值是50Ω；
（2）电流表示数为0.2A时，电压表的示数为8V；
（3）该装置能监测的湿度最大值是50%。
4、（1）0.03V；（2）990Ω、4000Ω
【详解】
解：（1）小量程电流表G的满偏电流为3mA，内阻为10Ω，由欧姆定律可得，指针满偏时其两端的电压
（2）由图乙知，选用0～3V量程时，电流表G与R1串联，电压为3V，此时小量程电流表G达到满偏电流，由串联电路特点和欧姆定律有
电阻R1阻值为
若选用0～15V量程时，电流表G与R1、R2串联，电压为15V时，此时小量程电流表G达到满偏电流，则有
电阻R2阻值为
答：（1）将小量程电流表G直接接入电路中，当指针满偏时其两端的电压为0.03V；
（2）改装后的电压表内部电阻R1、R2的阻值分别为990Ω、4000Ω。
5、（1）12V，30Ω；（2）10～50Ω
【详解】
解：（1）由图可知，这是一个串联电路，已知电路中的电流为0.4A，R0=30Ω，根据可知R0两端的电压
U0=IR0=0.4A×30Ω=12V
电路中的总电阻
此时滑动变阻器连入电路的阻值是
R=R总-R0=60Ω-30Ω=30Ω
（2）由题意可知，当电路中的电流为0.6A时，电流最大，此时电路中的总电阻最小，总电阻为
根据串联电路电阻的特点可知，此时滑动变阻器的电阻为
Rmin=R总min-R0=40Ω-30Ω=10Ω
当滑片向左滑动，滑动变阻器电阻变大，电压表示数变大，当示数达到15V时，滑动变阻器达到最大值，此时，R0两端的电压为
U0′=U-Umax=24V-15V=9V
此时电路中的电流为
根据串联电路电流的特点可知，滑动变阻器中通过的电流也是0.3A，根据欧姆定律可得滑动变阻器接入电路的电阻为
综上可知，滑动变阻器的阻值变化范围为10～50Ω。
答：（1）R0两端电压是12V，此时滑动变阻器连入电路的阻值是30Ω；
（2）滑动变阻器连入电路的电阻范围为10～50Ω。
四、实验探究
1、定值电阻断路 当电压一定时，通过导体电流与电阻成反比 B
【详解】
（1）[1]闭合开关后，发现电流表无示数，则电路可能是断路，电压表指针有明显偏转，说明除电阻以外的其他电路元件都是完好的，所以电路可能存在的故障是定值电阻断路。
（2）[2]由图丙可知，U=IR=2V，即电流和电阻的乘积为定值，所以可得出结论：当电压一定时，通过导体电流与电阻成反比。
（3）[3]由图丙可知，电路中的电流可以达到0.4A，滑动变阻器A允许通过的最大电流为0.2A，滑动变阻器A不可以，当电流为0.1A时，电路中的最大电阻为
当电路中的电流为0.1A时，定值电阻R1=20Ω，滑动变阻器的电阻为
R2=R-R1=60Ω-20Ω=40Ω
则滑动变阻器C最大电阻太小，不可用，所以只能选滑动变阻器B。
2、 A C 5.5 减小实验误差
【详解】
（1）[1]伏安法测电阻的实验通过测量电压及电流来计算电阻，其原理是。
（2）[2]闭合开关前，应将变阻器的滑片置于阻值最大处，即图甲中的A端，这样才能起到保护电路的作用。
（3）[3]本探究所用电路为串联连接，闭合开关，无论怎么滑动滑片，电流表无示数，而电压表有示数，则电路中出现了断路，且电压表与电源是接通的，那么是电阻Rx出现了断路。如果滑动变阻器断路，则电压表无示数；如果Rx短路，则电流表有示数且示数随着滑片位置变化而变化，而电压表无示数。故AB不符合题意，C符合题意。
故选C。
（4）[4]由图乙知，电流表所选的是小量程，对应的分度值为0.02A，示数为0.4A，那么通过Rx的电流大小为0.4A。
Rx的阻值
（5）[5]本实验中，通过多次测量求得多个阻值，然后取平均值是为了减小实验误差。
3、见解析
见解析
【详解】
①[1]将电源电压由9V换成12V，电源电压升高，由串联电路分压规律可知，滑动变阻器滑片处于阻值最大处时，待测电阻两端电压会大于3V，超过电压表的量程。
②[2]滑动变阻器的最大阻值为
将原有电源换成电源电压为6V后，电源电压降低，由于定值电阻阻值不变，当开关闭合时，滑动变阻器阻值仍处于最大位置，由欧姆定律可知，此时电流表示数会小于0.3A，所以电流表示数应为0.2A。闭合开关，滑动变阻器两端的电压为
待测电阻两端的电压即电压表V的示数为
Ux=U'-U'2=6V-4V=2V
则待测电阻Rx的阻值为
