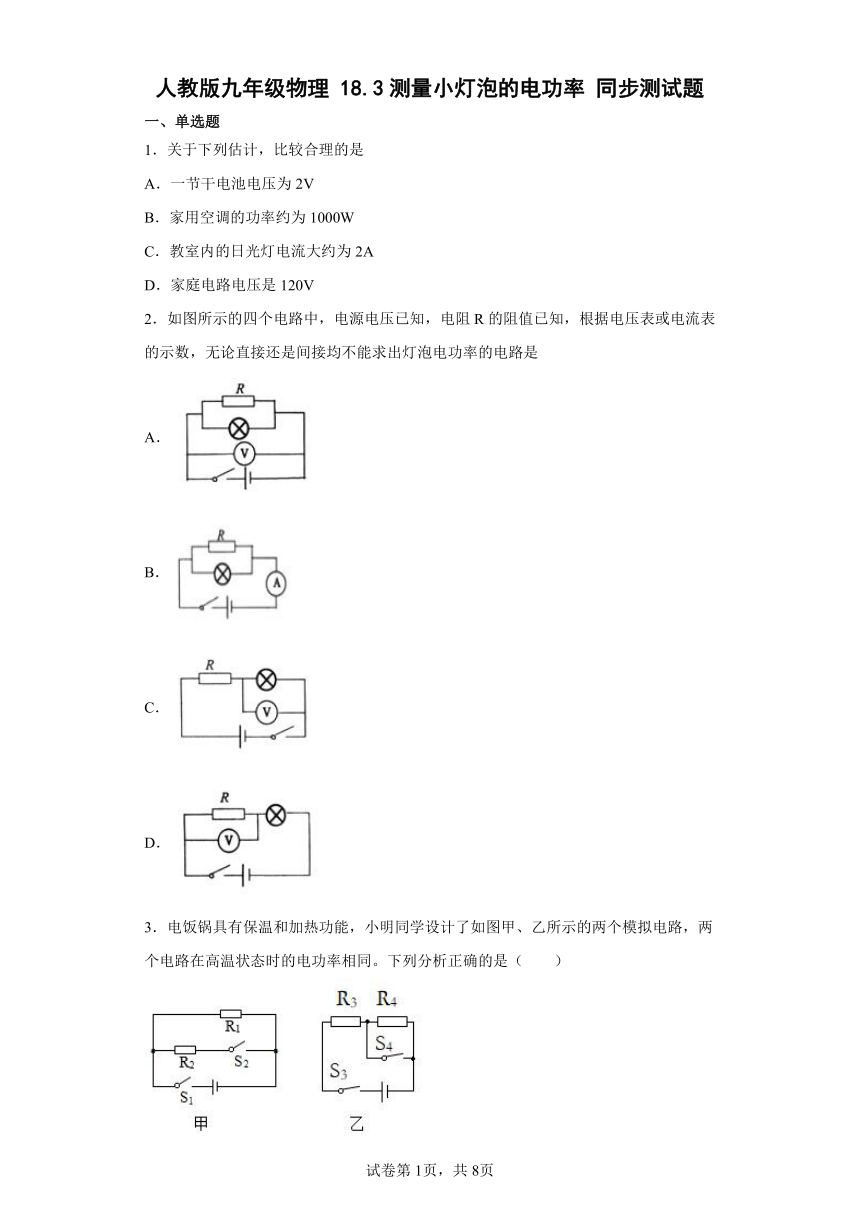

人教版九年级物理 18.3测量小灯泡的电功率 同步测试题
一、单选题
1．关于下列估计，比较合理的是
A．一节干电池电压为2V
B．家用空调的功率约为1000W
C．教室内的日光灯电流大约为2A
D．家庭电路电压是120V
2．如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是
A．
B．
C．
D．
3．电饭锅具有保温和加热功能，小明同学设计了如图甲、乙所示的两个模拟电路，两个电路在高温状态时的电功率相同。下列分析正确的是（　　）
A．开关S1闭合、S2断开时是高温状态 B．开关S1、S2都闭合时是低温状态
C．电阻R2、R3的大小关系是R2>R3 D．两电路在低温状态时的电功率一定相同

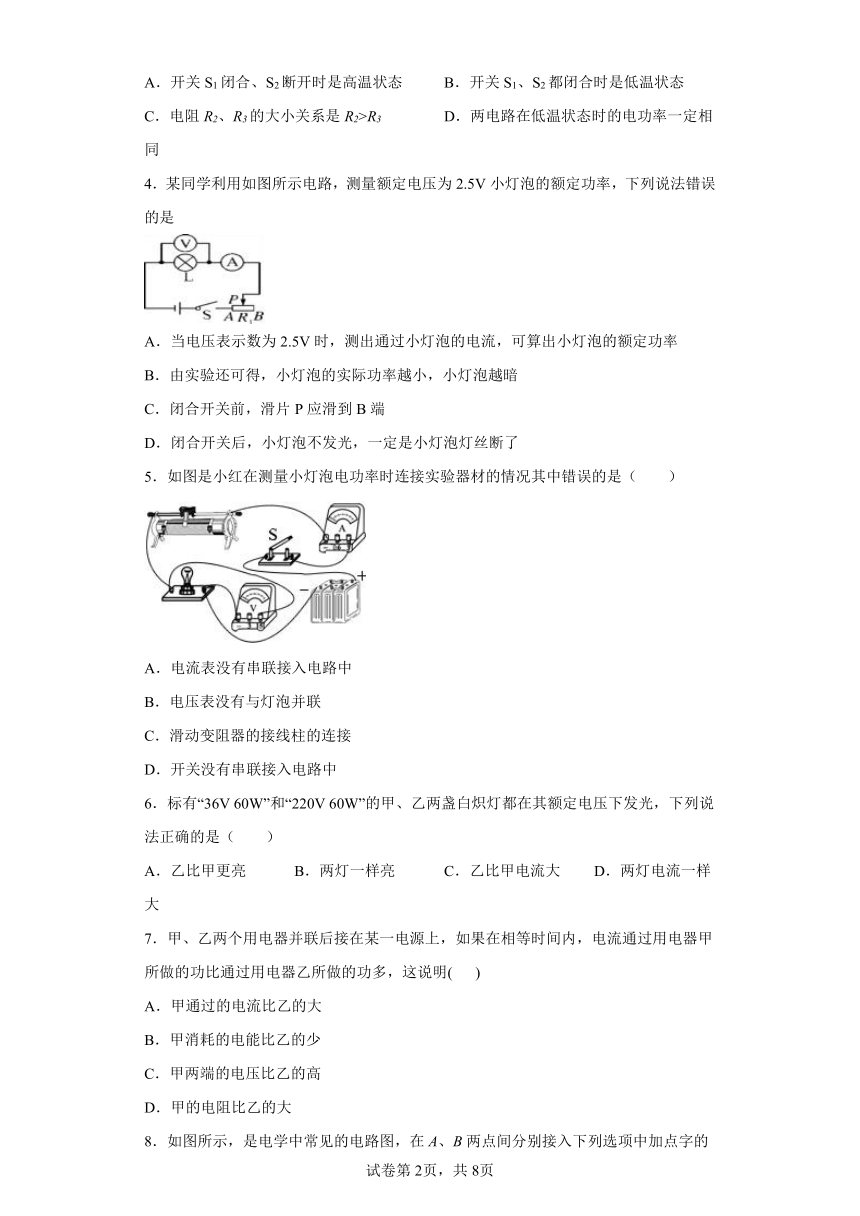

4．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是
A．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
B．由实验还可得，小灯泡的实际功率越小，小灯泡越暗
C．闭合开关前，滑片P应滑到B端
D．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
5．如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）
A．电流表没有串联接入电路中
B．电压表没有与灯泡并联
C．滑动变阻器的接线柱的连接
D．开关没有串联接入电路中
6．标有“36V 60W”和“220V 60W”的甲、乙两盏白炽灯都在其额定电压下发光，下列说法正确的是（　　）
A．乙比甲更亮 B．两灯一样亮 C．乙比甲电流大 D．两灯电流一样大
7．甲、乙两个用电器并联后接在某一电源上，如果在相等时间内，电流通过用电器甲所做的功比通过用电器乙所做的功多，这说明( )
A．甲通过的电流比乙的大
B．甲消耗的电能比乙的少
C．甲两端的电压比乙的高
D．甲的电阻比乙的大

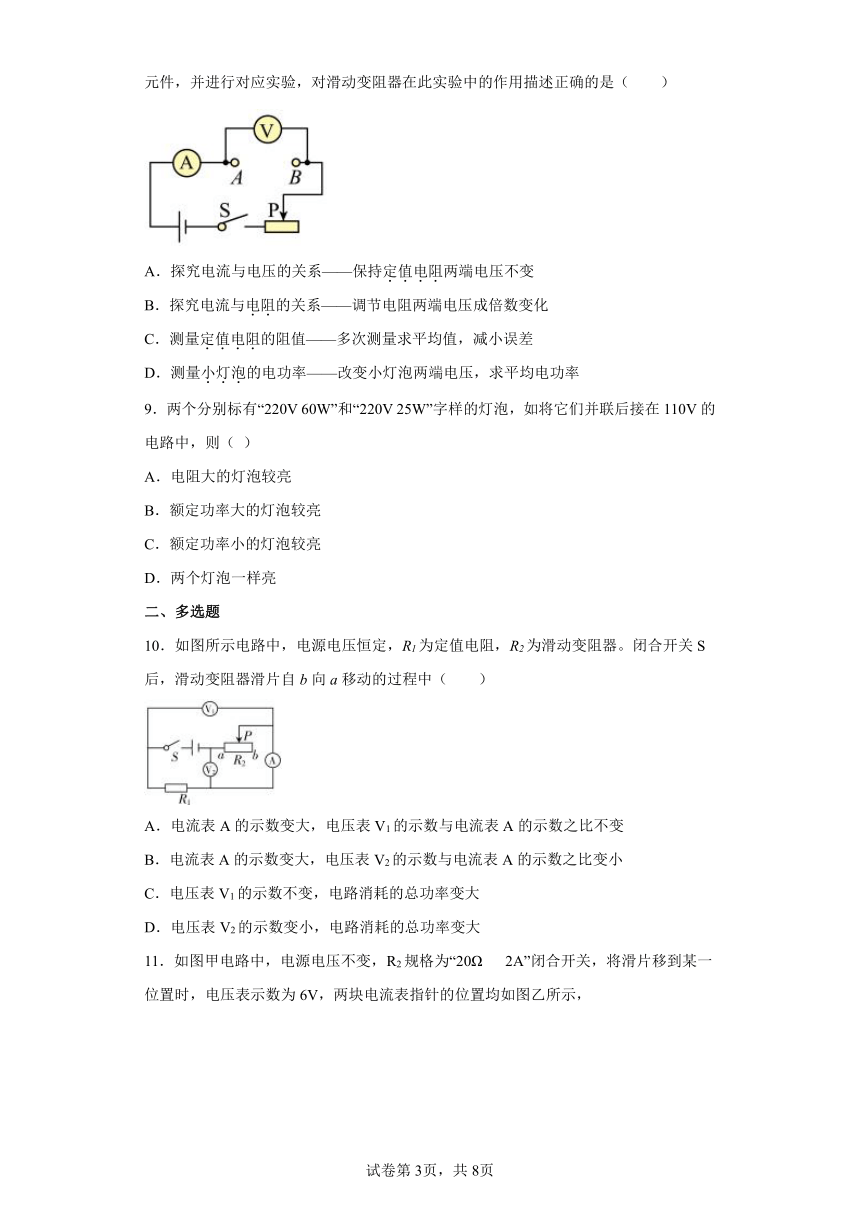

8．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——多次测量求平均值，减小误差
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
9．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在110V的电路中，则（ ）
A．电阻大的灯泡较亮
B．额定功率大的灯泡较亮
C．额定功率小的灯泡较亮
D．两个灯泡一样亮
二、多选题
10．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中（　　）
A．电流表A的示数变大，电压表V1的示数与电流表A的示数之比不变
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
C．电压表V1的示数不变，电路消耗的总功率变大
D．电压表V2的示数变小，电路消耗的总功率变大

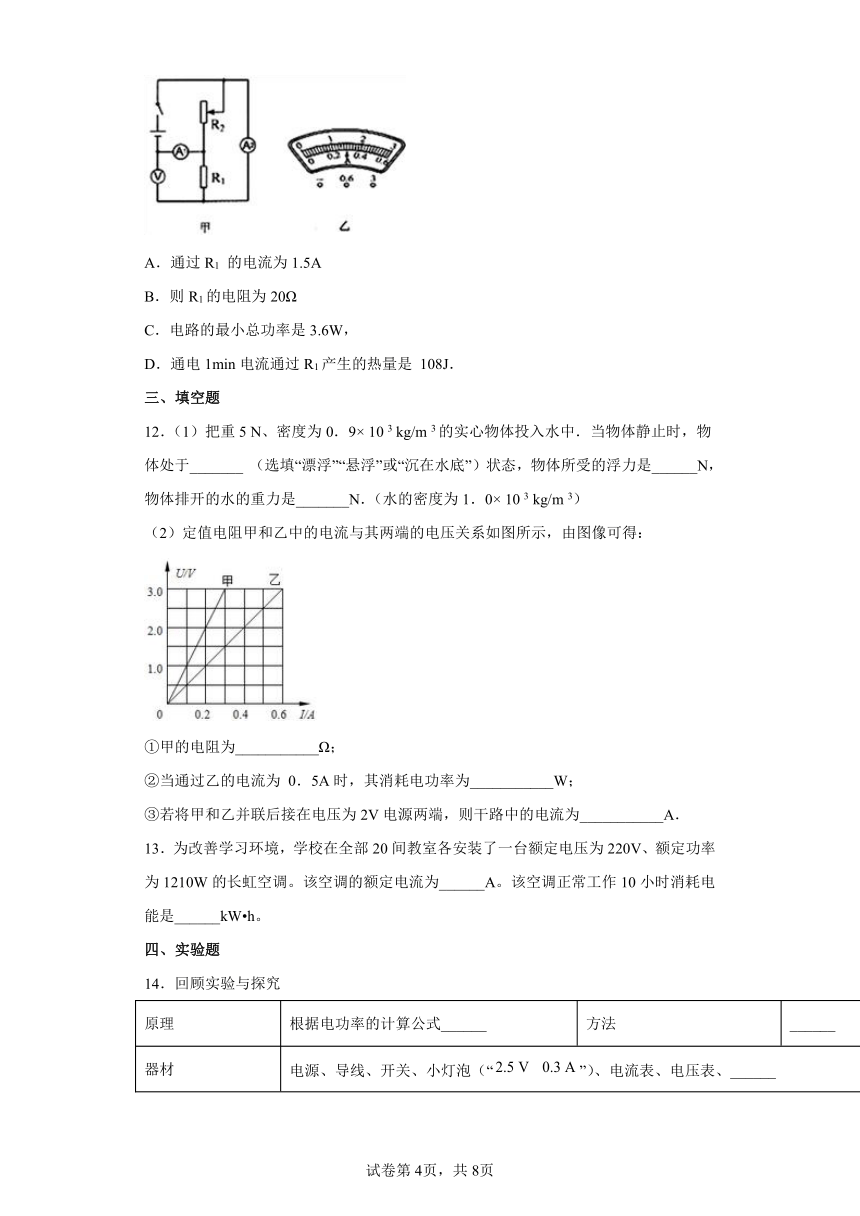

11．如图甲电路中，电源电压不变，R2规格为“20Ω 2A”闭合开关，将滑片移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，
A．通过R1 的电流为1.5A
B．则R1的电阻为20Ω
C．电路的最小总功率是3.6W，
D．通电1min电流通过R1产生的热量是 108J．
三、填空题
12．（1）把重5 N、密度为0．9× 10 3 kg/m 3的实心物体投入水中．当物体静止时，物体处于_______ （选填“漂浮”“悬浮”或“沉在水底”）状态，物体所受的浮力是______N，物体排开的水的重力是_______N．（水的密度为1．0× 10 3 kg/m 3）
（2）定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图像可得：
①甲的电阻为___________Ω；
②当通过乙的电流为 0．5A时，其消耗电功率为___________W；
③若将甲和乙并联后接在电压为2V电源两端，则干路中的电流为___________A．
13．为改善学习环境，学校在全部20间教室各安装了一台额定电压为220V、额定功率为1210W的长虹空调。该空调的额定电流为______A。该空调正常工作10小时消耗电能是______kW h。
四、实验题

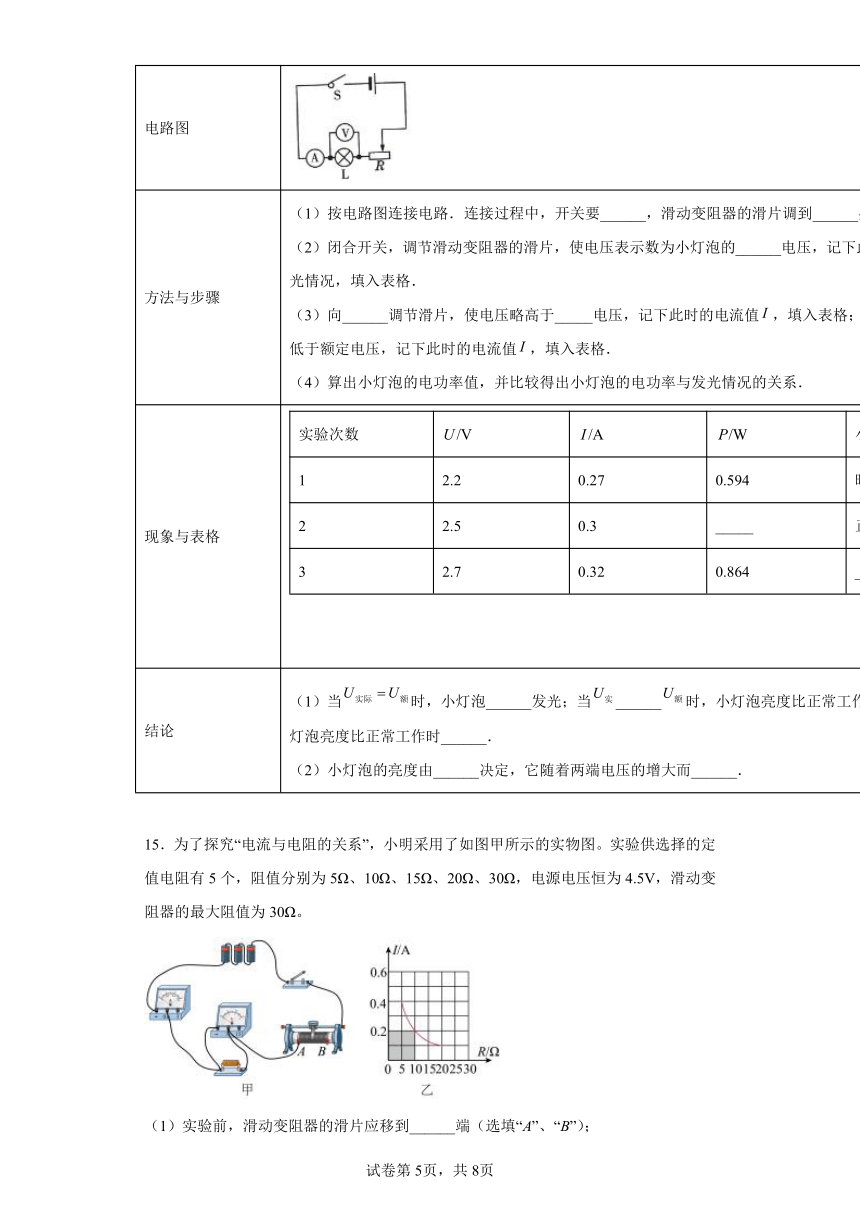

14．回顾实验与探究
原理 根据电功率的计算公式______ 方法 ______
器材 电源、导线、开关、小灯泡（“ ”）、电流表、电压表、______
电路图
方法与步骤 （1）按电路图连接电路．连接过程中，开关要______，滑动变阻器的滑片调到______处． （2）闭合开关，调节滑动变阻器的滑片，使电压表示数为小灯泡的______电压，记下此时的电流，观察小灯泡的发光情况，填入表格． （3）向______调节滑片，使电压略高于_____电压，记下此时的电流值，填入表格；再向______调节滑片使电压略低于额定电压，记下此时的电流值，填入表格． （4）算出小灯泡的电功率值，并比较得出小灯泡的电功率与发光情况的关系．
现象与表格 实验次数小灯泡亮度12.20.270.594暗22.50.3_____正常发光32.70.320.864_____
结论 （1）当时，小灯泡______发光；当______时，小灯泡亮度比正常工作时亮；当______时，小灯泡亮度比正常工作时______． （2）小灯泡的亮度由______决定，它随着两端电压的增大而______．
15．为了探究“电流与电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。
（1）实验前，滑动变阻器的滑片应移到______端（选填“A”、“B”）；
（2）小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是______；（填字母）
A．开关断路
B．滑片接触不良
C．电阻断路
D．电流表短路
（3）排除故障后，小明根据实验数据在乙图中描点并连线，则图中阴影部分面积表示的物理量是______，其数值为______；
（4）滑动变阻器在本实验的作用是______；
（5）后续实验中，小明发现用最大阻值为30Ω的滑动变阻器无法完成所有实验：在不改变实验数据的前提下，他只需______就完成了实验；
（6）在此实验的基础上，小明得到了电流与电阻的关系：______。
16．某同学用如图甲电路测定小灯泡的电功率，电源电压为6V。小灯泡标有“2.5V”字样（灯丝电阻约为10Ω），有以下两种规格的滑动变阻器可选用：A．“50Ω 2A”B．“10Ω 1A”。
（1）应选用滑动变阻器________（选填“A”或“B”）；
（2）连接好电路，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是___________；
A．小灯泡烧坏B．小灯泡短路C．小灯泡的实际功率太小
（3）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________（选填“左”或“右”）端移动。
17．小明做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）请用笔画线代替导线，完成图甲中实物电路的连接（连线时导线不能交叉）.
( )
（2）电路连接完成闭合开关后，发现小灯泡不发光，电流表无示数，但电压表有示数，电路中可能出现的故障是_______.
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D． 滑动变阻器断路
（3）实验时，当电压表示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定功率是_______W.
（4）在实验操作中，发现电流表损坏不能使用.小华利用阻值已知的定值电阻 R0，设计了如图丙所示的电路，测量额定电压为U1的另一小灯泡的额定功率. 操作如下：
①闭合开关 S、S1，断开 S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，闭合开关 S、S2，断开 S1，读出电压表示数为U2；
③小灯泡的额定功率P＝_______ .（用U1、U2和R0表示）
18．某同学利用如图所示电路图，连接电路探究电学某个为题．实验中电源电压不变，下列表格是实验过程中，记录下来的电流表示数I随电流表示数R的变化关系，则可判断探究问题是_____；实验操作过程中电压表示数是_____V；
19．在测量小灯泡电功率的实验中，提供的器材有：电源、标有“3.8V”的小灯泡、滑动变阻器R、电阻箱R0、电流表、电压表、开关及导线若干；
（1）小虎按图甲电路图连接电路，闭合开关，灯泡不亮，此时电压表示数为0.1V，电流表示数为0.04A，灯泡不亮的原因是______；移动变阻器滑片P，发现两表示数均不变，则电路连接时存在的问题是______；正确连接电路后，小虎为了测量结果更准确，多次调节滑动变阻器，测出了多组数据，并算出了小灯泡电功率的平均值，你认为这样做是否妥当______（填“是”或“否”）；
（2）实验中，电流表出了故障，同组的小明设计了图乙所示的电路；
①正确连接电路后，将电阻箱阻值调到最大值；
②闭合开关S1，将开关S2拨至“2”位置，当电阻箱的旋钮调至图丁位置时，灯泡恰好正常发光，则电阻箱接入电路的阻值R0＝______Ω；
③再将开关S2拨至“1”位置，此时电压表示数为8V，则灯泡额定功率PL＝______W；
（3）进一步分析实验数据，可判断小灯泡接入电路后，灯丝阻值的可能范围是______。
20．小明自制了一盏可调节亮度的台灯，电路如图所示，小灯泡规格是“6V 0.5A”.请完成以下问题：
（1）粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中_______之间（选填“a、b”或“c、d”）；
（2）小灯泡正常发光时的电阻为_________Ω；
（3）连好电路后，若要使灯泡变暗，应将滑动变阻器的滑片向________（填“左”或“右”）移动.
（4）工作相同时间时，小明认为台灯调暗时比调亮时省电，但小林认为台灯调暗时滑动变阻器也要消耗电，所以不省电.那么，你的看法是_________（填“能省电”、“不能省电”或“不确定”).
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．一节新干电池的电压为1.5V，故A项不符合题意；
B．家用空调的功率较大，约为1000W，故B项符合题意；
C．教室内的日光灯的额定功率大约40W，正常工作时的电流为
；
故C项不符合题意；
D．家庭电路电压是220V，故D项不符合题意。
2．A
【解析】
【详解】
由A图知道，定值电阻和小灯泡并联，电压表测量电源电压，由于电源电压已知，所以电压表的测量是多余的，又因为无法求出通过小灯泡的电流，所以，不能求出小灯泡的功率，故A符合题意；
由B图知道，定值电阻和小灯泡并联，小灯泡两端的电压等于电源电压U，电流表测量干路的总电流I，由欧姆定律知道，通过定值电阻的电流是：，由并联电路电流的特点知道，通过小灯泡的电流是：，即小灯泡电功率的表达式是：，故B不符合题意；
由C图知道，定值电阻和小灯泡串联，电压表测量的是小灯泡两端的电压，设示数计为U1 ，由欧姆定律知道，通过小灯泡的电流表是：，所以，小灯泡电功率的表达式是：，故C不符合题意；
由D图知道，定值电阻和小灯泡串联，电压表测量的是定值两端的电压，设示数计为U2，小灯泡两端的电压是：，由欧姆定律知道，通过小灯泡的电流表达式是：，所以，小灯泡电功率的表达式是：，故D不符合题意，综上所述，销售气体收入A符合题意，故选A．
3．C
【解析】
【详解】
AB．根据公式，电源的电压一定，电路中的总电阻最小时，发热功率最大，此时应该让两个定值电阻并联，闭合S1和S2才是高温状态，故AB错误；
C．因为，两个电路在高温状态时的电功率相同，根据公式，电源的电压一定，电路中的总电阻最小时，发热功率最大，甲电路的最大功率时R1和R2并联；乙电路的最大功率是时闭合S4，电路中只有R3，即，因为R1>0，R2>0，所以得到R2>R3，故C正确；
D．处于低温状态时，根据公式，电源的电压一定，电路中的总电阻最大时，发热功率最小，甲电路的最小功率时闭合S1，断开S2，电阻为R1；乙电路的最小功率时闭合S3，断开S4，电阻为R3和R4之和，因为电阻未知，所以不能断定两电路在低温状态时的电功率一定相同，故D错误。
故选C。
4．D
【解析】
【分析】
（1）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（2）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮；（3）闭合开关前，滑动变阻器应滑到电阻最大位置；（4）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因．
【详解】
A. 当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，故A正确，不合题意；B. 小灯泡的亮度由小灯泡的实际功率决定，实际功率越小，小灯泡越暗，故B正确，不合题意；C. 为了保护电路，闭合开关前，滑动变阻器应滑到最大值B端，故C正确，不符合题意；D. 闭合开关后，小灯泡不发光的原因有很多，如小灯泡短路，灯座接触不良等，即不一定是小灯泡灯丝断了，故D错误，符合题意．故选D.
5．C
【解析】
【分析】
在测量小灯泡电功率时连接实验器材时，电源、开关、电流表、滑动变阻器以及灯泡应顺次连接，电压表并联在灯泡两端，滑动变阻器需遵循“一上一下”的接线原则。
【详解】
A．电流表与灯泡串联连接，则电流表接线正确，故A不符合题意；
B．电压表与灯泡并联，因此电压表接线正确，故B不符合题意；
C．滑动变阻器没有按照“一上一下”的原则进行接线，则滑动变阻器接线错误，故C符合题意；
D．开关与灯泡串联，则开关接线正确，故D不符合题意。
故选C。
【点睛】
本题考查滑动变阻器的正确使用方法、电压表和电流表的正确使用以及开关的使用，并会根据各自的使用方法判断电路连线是否正确。
6．B
【解析】
【详解】
AB．灯的亮度由灯的实际功率决定，实际功率越大，亮度越大，由题知两盏灯都在额定电压下工作，则
因两盏灯的额定功率都是60W，所以当它们分别在其额定电压下发光时，两灯的实际功率相等，则两灯一样亮，故A错误，B正确；
CD．由可得，当它们分别在其额定电压下发光时的电流分别为
，
则乙灯比甲灯的电流小，故C、D错误。
故选B。
7．A
【解析】
【详解】
A. 已知用电器两端电压和通电时间相等，根据公式W=UIt可知，电流做的功越多，通过的电流就越大；故A正确；B. 电流做了多少功就是消耗了多少电能，所以甲消耗的电能比乙的多；故B错误；C. 因为两用电器并联，所以用电器两端的电压相等，故C错误； D. 根据W=U2Rt可知，电阻越大，做的功越少，所以甲的电阻比乙的小；故D错误．
8．C
【解析】
【详解】
A．探究电流与电压的关系时，滑动变阻器的作用是保护电路和改变被测电阻两端电压来分析比较电阻一定时，电流和电压之间的关系，故A错误；
B．探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，得出电压一定时，电流与电阻之间的关系，故B错误；
C．测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故C正确；
D．在“伏安法”测小灯泡电功率的实验中，滑动变阻器的作用是：通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较小灯泡亮度与灯泡的实际功率之间的关系；不同电压时电功率不同，不可以求平均电功率，故D错误。
故选C。
9．B
【解析】
【详解】
A．由可知，电压一定时，电阻越小，电功率越大，灯泡越亮，故A错误；
BCD．灯泡的亮度取决于实际功率的大小，两灯泡并联，灯泡两端电压相等，灯泡的电阻越小，则实际功率越大，灯泡越亮。由，两灯额定电压相同，额定功率大的灯泡电阻小，实际功率大，灯泡较亮，故B正确，CD错误。
答案为B。
10．ABD
【解析】
【分析】
本题考查动态电路分析，根据欧姆定律分析求解。
【详解】
由图可知电阻R1和滑动变阻器R2串联，电压表V1测量R1两端电压，电压表V2测量滑动变阻器R2两端电压，电流表测量电路中的电流。闭合开关S后，滑动变阻器滑片自b向a移动的过程中，滑动变阻器接入电路中的电阻变小，则总电阻变小，电路中的电流变大，电阻R1电压变大，由电路电压规律可知此时，滑动变阻器R2的电压变小，所以，电流表A的示数变大，电压表V1的示数变大，电压表V2的示数变小。
电压表V1的示数与电流表A的示数之比为电阻R1的阻值，所以电压表V1的示数与电流表A的示数之比不变；电压表V2的示数与电流表A的示数之比为滑动变阻器R2的阻值，所以电压表V1的示数与电流表A的示数之比变小。
电源电压不变，电路中的电流变大，则总功率变大。所以
A．电流表A的示数变大，电压表V1的示数与电流表A的示数之比不变，故A项符合题意；
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小，故B项符合题意；
C．电压表V1的示数变大，电路消耗的总功率变大，故C项不符合题意；
D．电压表V2的示数变小，电路消耗的总功率变大，故D项符合题意。
故选ABD。
11．BCD
【解析】
【详解】
由电路图可知，R1 与R2 并联，电压表测电源的电压，电流表A1 测干路电流，电流表A2 测R1 支路的电流，由电压表示数为6V可知，电源的电压U=6V．
因并联电路中干路电流等于各支路电流之和，且两块电流表指针的位置均如图乙所示，所以，电流表A1 的量程为0～3A，分度值为0.1A，则干路电流为1.5A，电流表A2 的量程为0～0.6A，分度值为0.02A，通过R1 的电流为0.3A，故A错误；因并联电路中各支路两端的电压相等，所以，由I=U/R可得，R1 的阻值：R1 =U/I1=6V/0.3A=20Ω，故B正确；通电1min电流通过R1 产生的热量：Q1 =I1 2 R1 t=（0.3A）2 ×20Ω×60s=108J，故D正确；
当滑动变阻器接入电路中的电阻最大时，总电流最小，电路消耗的总功率最小，因并联电路中总电阻的倒数等于各分电阻的倒数之和，所以，此时电路中的总电阻：R=R1R2/R1+R2=20Ω×20Ω/20Ω+20Ω=10Ω，电路消耗的最小功率：P小 =U2/R=(6V)2/10Ω=3.6W，故C正确，故选BCD．
12． 漂浮 5 5 10 1.25 0.6
【解析】
【详解】
试题分析：（1）假设物体体积为v，则有G物=ρ物gv；F浮=ρ水gv排，若物体浸没在水中，v排=v，则
G物/F浮＝ρ物gv/ρ水gv＜1；所以，G物＜F浮，物体上浮，最后漂浮；物体浮在水面上，所以F浮=G物=5N；根据阿基米德原理，F浮=G排=5N；
（2）由甲的U-I图象可知，当U甲=2V时，通过的电流I甲=0．2A，由I=U/R可得，甲的电阻：R甲=U甲/I甲=2V/0．2A=10Ω；由乙的U-I图象可知，当通过的电流I乙=0．5A时，两端的电压U乙=2．5V，则乙消耗的电功率：P乙=U乙I乙=2．5V×0．5A=1．25W；将甲和乙并联后接在电压为2V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为2V，由图象可知，通过两电阻的电流分别为I甲=0．2A，I乙′=0．4A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I甲+I乙′=0．2A+0．4A=0．6A．
考点：物体的浮沉条件及其应用；浮力大小的计算；欧姆定律的应用；电功率的计算
13． 5.5 12.1
【解析】
【详解】
[1] 由P＝UI可得，该空调的额定电流
[2]由可得，该空调正常工作10小时消耗的电能
W=Pt=1210×10-3kW×10h=12.1kW·h
14． 组合法 滑动变阻器 断开 阻值最大 额定 左 额定 右 0.75 亮 正常 > < 暗、实际功率、变亮
【解析】
【详解】
[1]“ 伏安法”测功率的实验原理：P=UI；
[2]“ 伏安法”测功率实验采用的是“组合法”，既使用电流表也使用电压表；
[3] 除所列器材外，还需要滑动变阻器；
(1)[4][5] 连接过程中，开关要断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值；
(2)[6] 闭合开关，调节滑动变阻器滑片，使电压表示数等于小灯泡的额定电压，使小灯泡正常发光，记下此时的电流I；
(3)[7][8]由电路图可知，向左调节滑片，使小灯泡两端的电压略高于额定电压，记下此时的电流值，填入表格；
[9]再向右移动滑动变阻器的滑片，使小灯泡两端的电压略低于额定电压，记下此时的电流值，填入表格；
(4)[10]灯泡此时的功率为
，
灯泡正常发光；
[11]当灯泡两端的电压为2.7V时，灯泡的实际功率大于额定功率，所以灯泡更亮；
结论：(1)[12] 小灯泡正常发光时，；
[13] 小灯泡亮度比正常工作时亮时，>；
[14][15] 当小于时，小灯泡亮度比正常工作时暗．
(2)[16][17] 由表中数据可知，灯的实际功率越大，灯就越亮，灯的亮度取决于灯的实际功率．
15． B C 电压 2V 保护电路和控制电阻两端的电压不变 给30Ω的滑动变阻器串联上一个10Ω的电阻 当电压一定时，通过导体的电流与导体的电阻成反比
【解析】
【详解】
（1）[1]实验前，为保护电路，滑动变阻器的滑片应移到阻值最大处B端。
（2）[2] AB．若开关断路或滑片接触不良，则整个电路断路，两表都没有示数，不符合题意；
C．若电阻断路，电流表指针无偏转，电压表串联在电路中测电源电压，电压表指针满偏，符合题意；
D．若电流表短路，电流表没有示数，电路为通路，电压表测电阻两端的电压，因电源电压为4.5V，根据串联电路电压的规律，移动变阻器的滑片，电压表示数应小于4.5V且发生变化，不符合题意；
故选C。
（3）[3][4]排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积为IR，根据U＝IR，故阴影部分表示电阻两端的电压，其数值为
U＝IR＝0.4A×5Ω＝2V
（4）[5]探究电流与电阻的关系，应保持电阻两端的电压不变，所以滑动变阻器的作用是保护电路和控制定值电阻两端的电压不变。
（5）[6]电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压
U滑＝U﹣UV＝4.5V﹣2V＝2.5V
变阻器分得的电压为定值电阻两端电压的1.25倍，根据分压原理，当接入30Ω电阻时，滑动变阻器连入电路中的电阻为
R滑＝1.25×30Ω＝37.5Ω
故此时给30Ω的滑动变阻器串联上一个10Ω的电阻就能完成实验。
（6）[7]由图象知道，电流与电阻的乘积为一定值，故可得出结论：当电压一定时，通过导体的电流与导体的电阻成反比。
16． A C 1.1 左
【解析】
【详解】
（1）[1]小灯泡上标有“2.5V”字样，表示灯的额定电压为2.5V，灯丝的电阻约为10Ω，由欧姆定律，灯的额定电流约为
根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻约为
故应选滑动变阻A。
（2）[2]改正错误后闭合开关，电流表和电压表指针都有较小的偏转，则电路为通路，小灯泡不亮，说明电路中的电流过小，导致小灯泡的实际功率太小，故选C。
（3）[3]由图乙可知，电压表选用0~3V的量程，分度值为0.1V，电压表为1.1V。
[4]灯在额定电压下正常发光，1.1V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻，由图甲知，应将滑片向左移动，直到电压表示数为额定电压2.5V。
17． B 0.75
【解析】
【详解】
(1)[1] 根据乙图可知，电流表应该使用0～0.6A量程；与灯泡串联，答案如图：
；
(2)[2]灯泡不亮，电流表指针几乎不动，说明电路有断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障为灯泡断路，故B符合题意，ACD不符合题意；
(3)[3]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则小灯泡的额定电功率为
。
(4)[4]①闭合开关 S、S1，断开 S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，闭合开关 S、S2，断开 S1，读出电压表示数为U2；
③在②中，电压表测的是灯与定值电阻的总电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压为：
，
由欧姆定，灯的额定电流：
，
小灯泡的额定功率：
。
18． 电流与电阻关系 3
【解析】
【详解】
(1)由电路图知，电压表测R两端电压,电流表测电路中电流，由表中数据知，选用的定值电阻的阻值是变化的，电流也随之发生变化，但电流与电阻的积(电压)是定值，所以这是探究电流与电阻关系的；(2)由表中数据知，定值电阻两端电压一定，由第一次实验数据可得电压表的示数：UIR0.6A5Ω3V.
19． 小灯泡的实际功率太小 滑动变阻器接成了两个下接线柱 否 ②14 ③1.14 2.5～12.7Ω
【解析】
【详解】
（1）[1]闭合开关，电流表、电压表均有示数，说明电路中没有断路，小灯泡处也没有短路。小灯泡的亮度取决于小灯泡的实际功率，实际功率越大，灯泡越亮，由于电压表示数为0.1V，电流表示数为0.04A，则小灯泡的电功率为
P＝UI＝0.1V×0.04A＝0.004W
小灯泡的实际功率太小，故小灯泡不发光。
[2]移动变阻器滑片P，发现两表示数均不变，说明移动滑片时没有起到变阻作用，此时滑动变阻器相当于一个定值电阻，又因为开关闭合后，电路中的电流过小，说明电路总电阻过大，应是变阻器电阻丝全部连入了电路。故电路连接存在的问题是：滑动变阻器接成了两个下接线柱。
[3]小灯泡的电功率随实际电压的变化而变化，不是一个定值，求平均值无意义，故小虎的做法不妥当。
（2）②[4]电阻箱接入电路的阻值为
R0＝0×100Ω+1×10Ω+4×1Ω+0×0.1Ω＝14Ω
③[5]电阻箱两端的电压为
U0＝U总﹣UL＝8V﹣3.8V＝4.2V
串联电路中的电流为
小灯泡的额定功率为
PL＝ULI＝3.8V×0.3A＝1.14W
（3）[6]在（1）中，小虎按图甲电路图连接电路，闭合开关，灯泡不亮，电压表示数为0.1V，电流表示数为0.04A，则此时小灯泡的电阻为
在（2）中，小灯泡正常发光时，电压为3.8V，通过的电流为0.3A，则此时小灯泡的电阻为
故小灯泡接入电路后，灯丝阻值的可能范围是2.5～12.7Ω。
20． ab 12 右 能省电
【解析】
【分析】
（1）由题意可知，该灯泡是一盏可调节亮度的台灯，所以灯泡应该与可调电阻串联在一起；（2）滑动变阻器移动滑片时，可以改变连入电路的电阻，从而改变电路的电流，影响灯泡的亮暗程度；（3）在使用相同的时间内能不能省电，关键取决于电路消耗的实际功率，当台灯调暗时，分析出电路中电流的大小变化；而电源电压不变，即可由P＝UI判断出台灯调暗时，是否能省电．
【详解】
(1)灯泡应该与滑动变阻器串联在一起，结合电路图可知，灯泡应该接在a、b之间；
（2）小灯泡规格是“6V 0.5A”.小灯泡的电阻是RL＝；
(3)灯泡的亮暗取决于实际功率的大小，由P＝I2R可知，要使灯泡变暗应减小电路中的电流，
由I＝可知应增大电路中的电阻，即滑片右移增大滑动变阻器接入电路中的电阻；
(4)当灯泡调暗时，电路中的电流变小，在电源电压不变的情况下，由P＝UI知电路消耗的总功率变小，即在相等的时间内，电路消耗的电能较少，能省电．
答案第1页，共2页
