苏科版九年级物理练习题第十五章电功和电热（有解析）

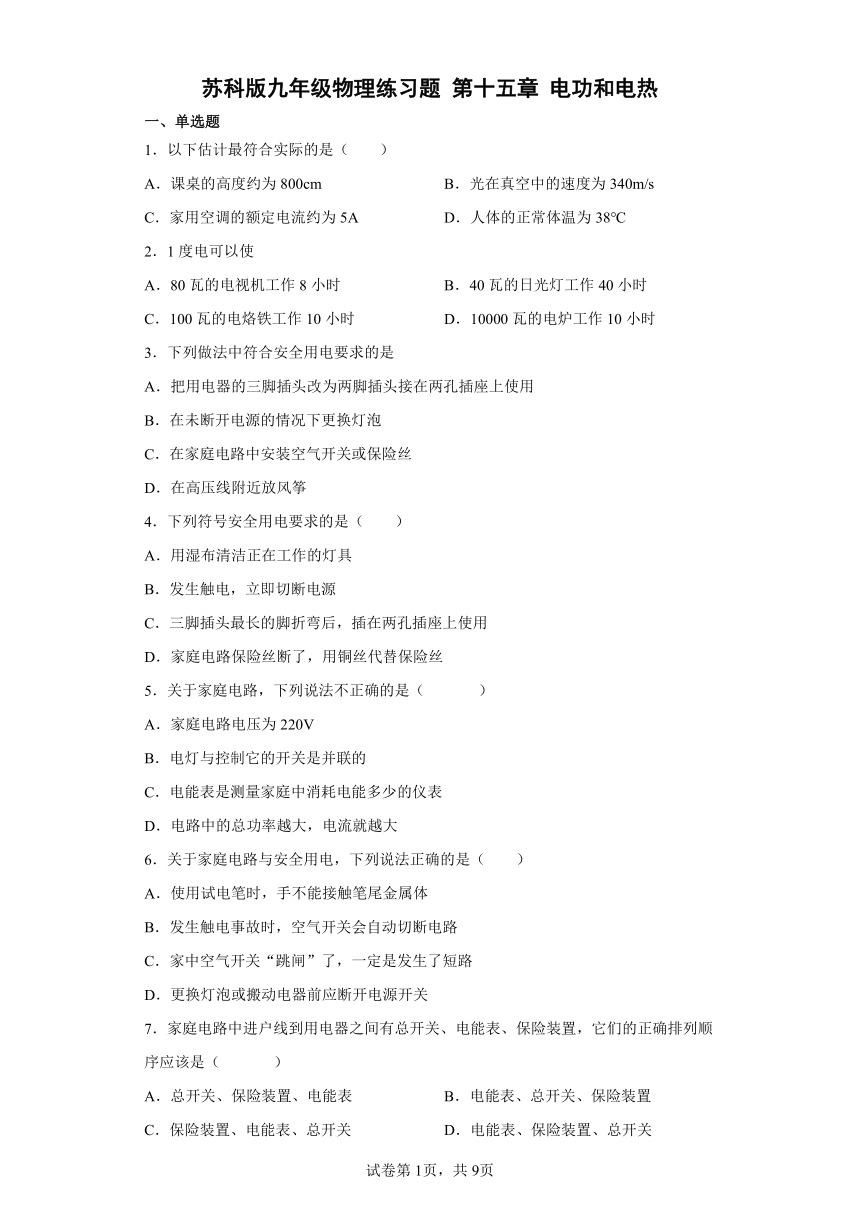

苏科版九年级物理练习题 第十五章 电功和电热
一、单选题
1．以下估计最符合实际的是（　　）
A．课桌的高度约为800cm B．光在真空中的速度为340m/s
C．家用空调的额定电流约为5A D．人体的正常体温为38℃
2．1度电可以使
A．80瓦的电视机工作8小时 B．40瓦的日光灯工作40小时
C．100瓦的电烙铁工作10小时 D．10000瓦的电炉工作10小时
3．下列做法中符合安全用电要求的是
A．把用电器的三脚插头改为两脚插头接在两孔插座上使用
B．在未断开电源的情况下更换灯泡
C．在家庭电路中安装空气开关或保险丝
D．在高压线附近放风筝
4．下列符号安全用电要求的是（　　）
A．用湿布清洁正在工作的灯具
B．发生触电，立即切断电源
C．三脚插头最长的脚折弯后，插在两孔插座上使用
D．家庭电路保险丝断了，用铜丝代替保险丝
5．关于家庭电路，下列说法不正确的是（ ）
A．家庭电路电压为220V
B．电灯与控制它的开关是并联的
C．电能表是测量家庭中消耗电能多少的仪表
D．电路中的总功率越大，电流就越大
6．关于家庭电路与安全用电，下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．发生触电事故时，空气开关会自动切断电路
C．家中空气开关“跳闸”了，一定是发生了短路
D．更换灯泡或搬动电器前应断开电源开关
7．家庭电路中进户线到用电器之间有总开关、电能表、保险装置，它们的正确排列顺序应该是（ ）
A．总开关、保险装置、电能表 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．电能表、保险装置、总开关

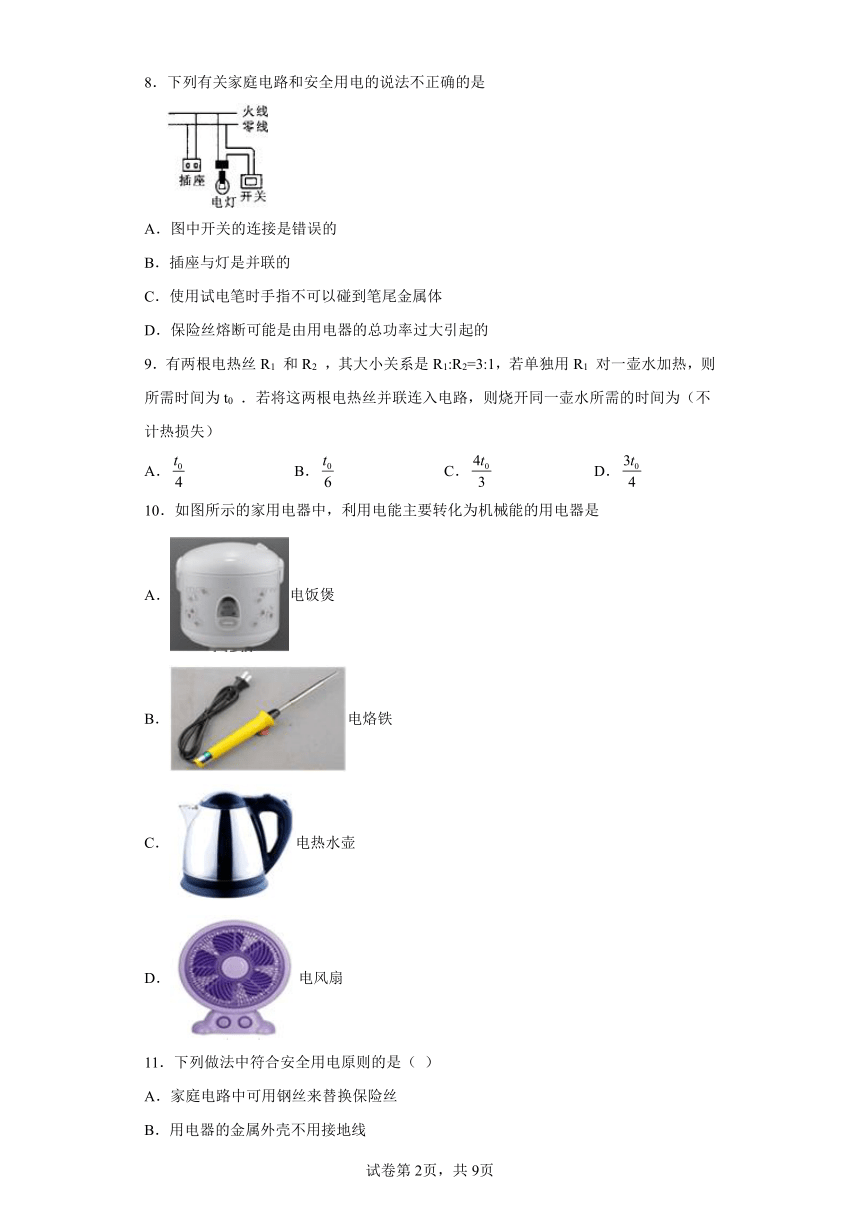

8．下列有关家庭电路和安全用电的说法不正确的是
A．图中开关的连接是错误的
B．插座与灯是并联的
C．使用试电笔时手指不可以碰到笔尾金属体
D．保险丝熔断可能是由用电器的总功率过大引起的
9．有两根电热丝R1 和R2 ，其大小关系是R1:R2=3:1，若单独用R1 对一壶水加热，则所需时间为t0 ．若将这两根电热丝并联连入电路，则烧开同一壶水所需的时间为（不计热损失）
A． B． C． D．
10．如图所示的家用电器中，利用电能主要转化为机械能的用电器是
A．电饭煲
B．电烙铁
C．电热水壶
D．电风扇
11．下列做法中符合安全用电原则的是（ ）
A．家庭电路中可用钢丝来替换保险丝
B．用电器的金属外壳不用接地线
C．发现有人触电后，要立即切断电源
D．在高压输电线下钓鱼

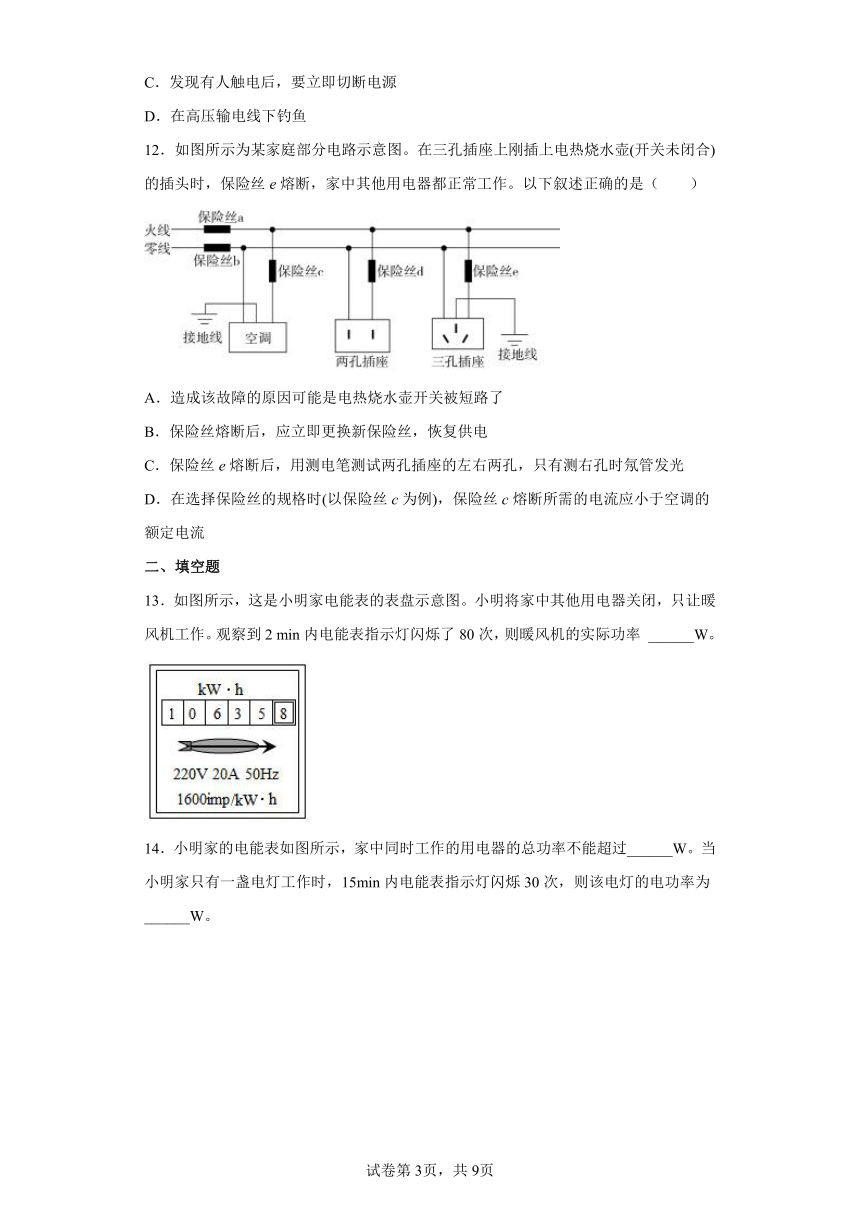

12．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A．造成该故障的原因可能是电热烧水壶开关被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时(以保险丝c为例)，保险丝c熔断所需的电流应小于空调的额定电流
二、填空题
13．如图所示，这是小明家电能表的表盘示意图。小明将家中其他用电器关闭，只让暖风机工作。观察到2 min内电能表指示灯闪烁了80次，则暖风机的实际功率 ______W。

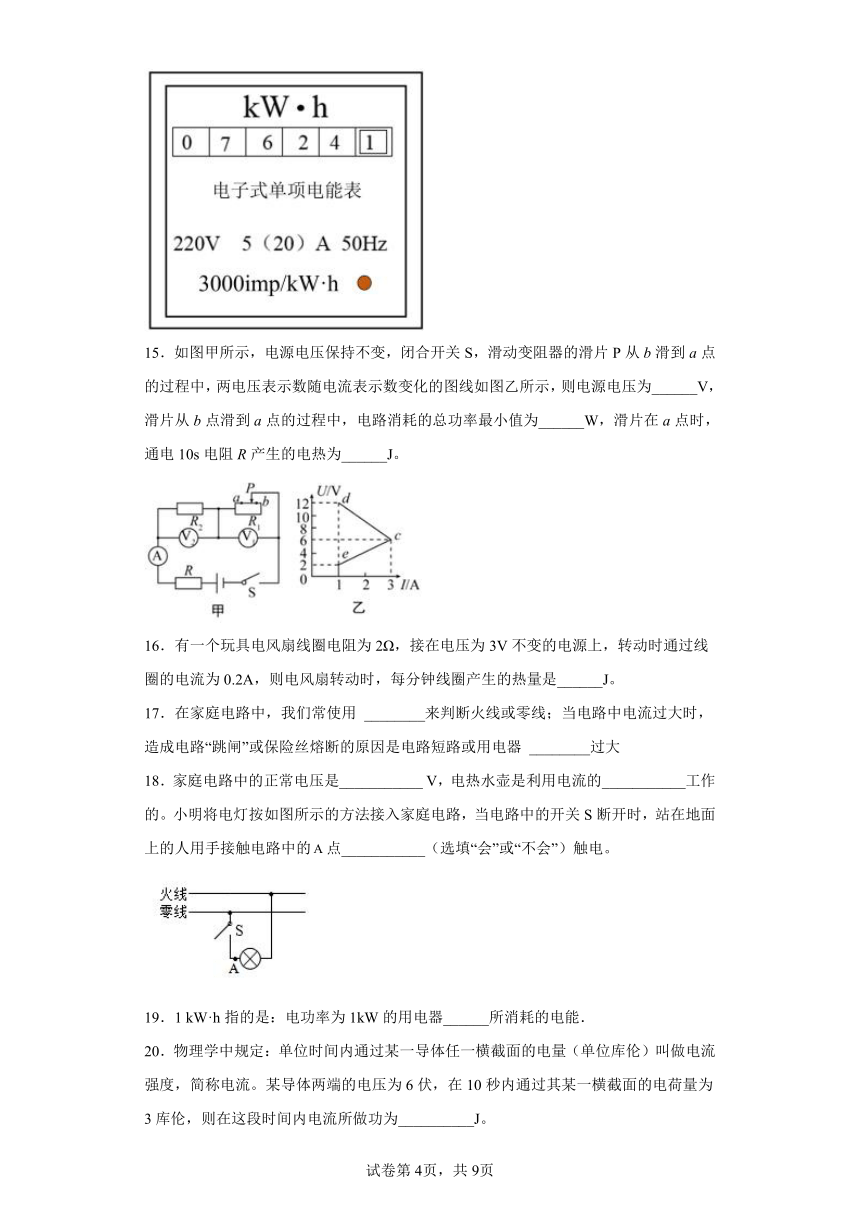

14．小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过______W。当小明家只有一盏电灯工作时，15min内电能表指示灯闪烁30次，则该电灯的电功率为______W。
15．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，则电源电压为______V，滑片从b点滑到a点的过程中，电路消耗的总功率最小值为______W，滑片在a点时，通电10s电阻R产生的电热为______J。
16．有一个玩具电风扇线圈电阻为2Ω，接在电压为3V不变的电源上，转动时通过线圈的电流为0.2A，则电风扇转动时，每分钟线圈产生的热量是______J。
17．在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大
18．家庭电路中的正常电压是___________ V，电热水壶是利用电流的___________工作的。小明将电灯按如图所示的方法接入家庭电路，当电路中的开关S断开时，站在地面上的人用手接触电路中的点___________（选填“会”或“不会”）触电。
19．1 kW·h指的是：电功率为1kW的用电器______所消耗的电能．
20．物理学中规定：单位时间内通过某一导体任一横截面的电量（单位库伦）叫做电流强度，简称电流。某导体两端的电压为6伏，在10秒内通过其某一横截面的电荷量为3库伦，则在这段时间内电流所做功为__________J。

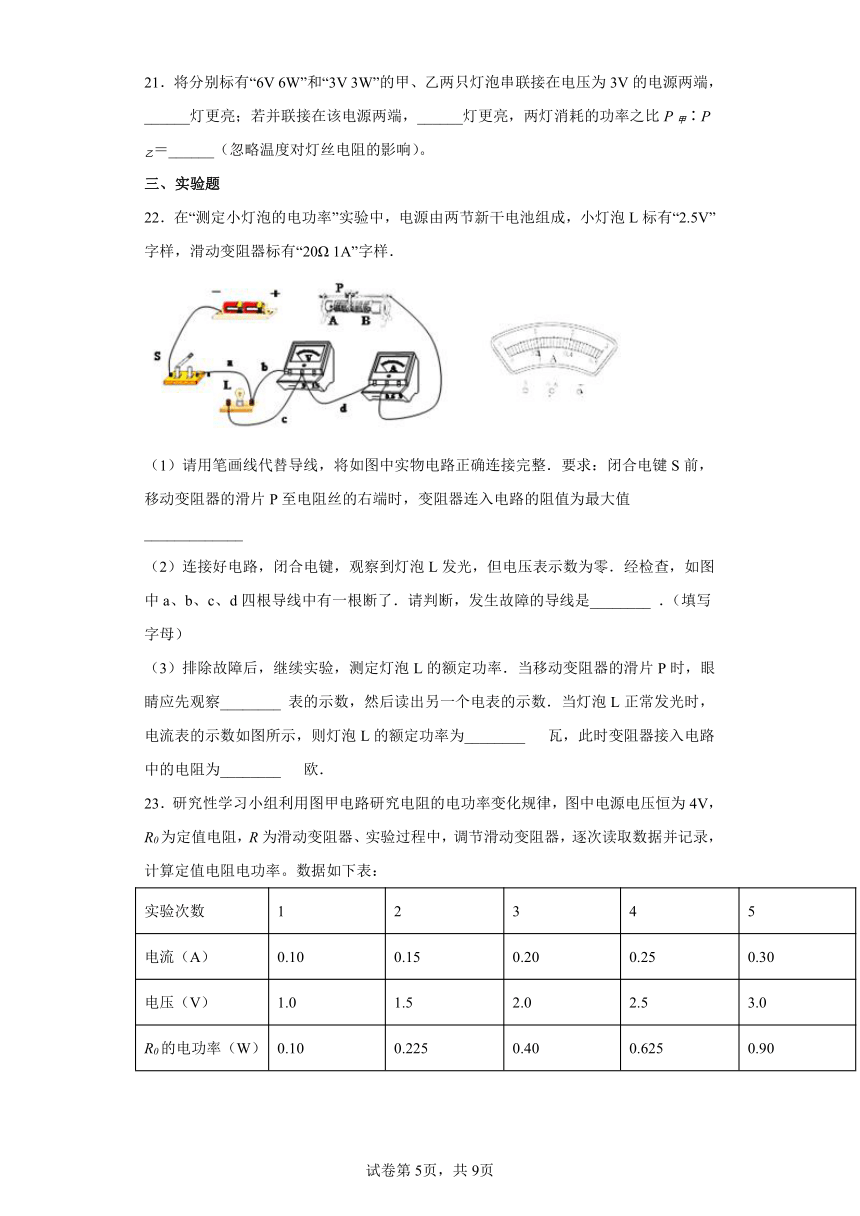

21．将分别标有“6V 6W”和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，______灯更亮；若并联接在该电源两端，______灯更亮，两灯消耗的功率之比P甲∶P乙＝______（忽略温度对灯丝电阻的影响）。
三、实验题
22．在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡L标有“2.5V”字样，滑动变阻器标有“20Ω 1Α”字样．
（1）请用笔画线代替导线，将如图中实物电路正确连接完整．要求：闭合电键S前，移动变阻器的滑片P至电阻丝的右端时，变阻器连入电路的阻值为最大值_____________
（2）连接好电路，闭合电键，观察到灯泡L发光，但电压表示数为零．经检查，如图中a、b、c、d四根导线中有一根断了．请判断，发生故障的导线是________ ．（填写字母）
（3）排除故障后，继续实验，测定灯泡L的额定功率．当移动变阻器的滑片P时，眼睛应先观察________ 表的示数，然后读出另一个电表的示数．当灯泡L正常发光时，电流表的示数如图所示，则灯泡L的额定功率为________ 瓦，此时变阻器接入电路中的电阻为________ 欧．
23．研究性学习小组利用图甲电路研究电阻的电功率变化规律，图中电源电压恒为4V，R0为定值电阻，R为滑动变阻器、实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数 1 2 3 4 5
电流（A） 0.10 0.15 0.20 0.25 0.30
电压（V） 1.0 1.5 2.0 2.5 3.0
R0的电功率（W） 0.10 0.225 0.40 0.625 0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向______（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系，他们的结论正确的是______；
A．定值电阻的电功率与电流成正比
B．定值电阻的电功率与电流的平方成正比
（3）小科提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小金却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0伏时，滑动变阻器的电功率为______瓦；
（4）小组同学对小金的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P-I关系图像（如图乙所示），请分析判断，图中线段AA′表示的含义是______。
24．某班同学到实验室做“测定小灯泡额定功率”的实验．被测小灯泡的额定电压为3.8V，电阻约为10Ω．实验室有如下器材：电源（电压约为6V左右）、电流表（0～0.6A0～3A）、电压表（0～3V0～15V），开关各一只，导线若干，滑动变阻器两只：R1（5Ω0.5A）、R2（10Ω0.5A）．
（1）请你说出在这个实验中，滑动变阻器所起作用是：_____．本实验中电压表应选用________挡，滑动变阻器应选用；________（R1/R2）
（2）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下列的情况，请根据现象指出故障的可能原因：________
①连接好电路，闭合开关后，看到电压表指针如图偏转；
②灯泡不亮、电压表示数较大、电流表无示数．取下灯泡，两表的示数不变．
（3）排除故障后，调节滑动变阻器，发现电压表的0～15V量程已坏，为了测小灯泡的额定功率，姚远小设计了另一种实验方案．（电阻R的阻值已知，电源电压未知）
①电路如图所示，连接好电路；
②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；
③开关S拔到位置2，滑片位置不动，读出电流表示数I2．
先算出灯泡的电阻和R两端电压，再根据，计算灯泡的额定功率．他们按此方案测量，发现实验结果与真实值相差较大，仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤②改为________．
25．小华同学利用如图所示的装置探究“电流通过导体产生的热量与电阻的关系”，A、B两个烧瓶中盛有质量和初温相等的煤油，RA、RB为阻值不同的电热丝。
（1）RA与RB采用___________的连接方式，其目的是为了控制通电时间和电流相等。
（2）小华同学为比较RA与RB阻值的大小，用电压表分别测出RA与RB两端电压大小，发现UA”、“<”或“=”）。
（3）在相同时间内，可通过观察___________来比较电流通过电热丝产生的热量多少；为了升温较快，烧瓶内的液体选用煤油而不选用水，主要是水的比热容比煤油___________（选填“大”或 “小”）。
（4）小华利用该装置改做“比较水和煤油比热容大小”的实验，则他应将其中一烧瓶中的煤油换成质量和初温相等的水，并使甲、乙两瓶烧瓶中金属丝的电阻___________（选填“相等”或“不相等”），此实验中水和煤油吸热的多少是通过___________（选填“升高的温度”或“加热时间”）来反映的。
四、综合题
26．丁洋家原来使用的电能表为如图所示,则她家这个月用电 _______ kW·h ，为合理利用电能，目前许多城市在推广使用“分时电能表”（电子式多费率电能表），进行分时段计费；丁洋同学家也换上的“分时电能表”,规格为“220V 20A”。
丁洋家同时接入电路的用电器总功率不得超过 ________ W；
⑵、丁洋同学统计她家所有用电器的额定功率如下表：
电器名称 电饭锅 洗衣机 电视机 照明电灯 电脑
额定功率（W） 1000 300 200 100 100 100 200
当这些用电器正常工作时，通过电能表的实际电流是 _______ A；
高峰时段（07：00—21：00） 0.60元/度
低谷时段（21：00—07：00） 0.30元/度
（3）分时段计费标准如右表，若使用“分时电能表”前（电价是0.50元/度），丁洋家所有用电器每天平均正常工作2h；使用后，两个时段各正常工作1h，则丁洋家一天可节省电费 ________ 元。
27．阅读短文，并回答问题。
电子手表的奥秘
如图所示，电子表可分为数字式石英电子手表、指针式石英电子手表及自动石英表和光动能手表。
（1）数字式石英电子手表：石英晶体的压电效应和二极管式液晶显示相结合的手表，其功能完全由电子元件完成。
（2）指针式石英电子手表：石英表的能源来自氧化银扣式电池。氧化银扣式电池向集成电路提供特定电压，通过集成电路中的振荡电路和石英谐振器使石英振子起振，形成振荡电路源，输出间歇性变化的秒脉冲信号。秒脉冲送到步进电机（相当于电动机），一秒钟推动步进电机动一次，进而带动秒针走一格，使表针准确地显示时间。内部电路简化为如图所示，电池提供能源，确保电路正常工作；集成电路提供频率为1Hz和功率稳定的脉冲信号；步进电机通过齿轮带动指针转动指示时间。
请回答下列问题：
（1）二极管式液晶是由_____（选填“导体”、“半导体”或“超导体”）材料制成的。
（2）步进电机把集成电路输出的电能转化成_____。
（3）更换电池时必须使用塑料或竹镊子夹取，使用金属镊子易造成_____（短路、断路、通路）。
（4）集成电路部分在电路中相当于间歇性工作的_____（选填“电源”、“用电器”或“开关”）。
（5）集成电路输出间歇性变化的秒脉冲信号符合要求的是如图中的_____。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
A．800cm=8m远高于课桌高度，故A不符合实际；
B．光在真空中得传播速度为3×108m/s，而声音在空气中的传播速度约为340m/s，故B不符合实际；
C．家用空调的功率在1100W以上，正常工作的电流在
故C符合实际；
D．人的体温在37℃左右，变化幅度不大，故D不符合实际。
故选C。
2．C
【解析】
【详解】
由W=Pt可得，A. 1度电可以供80瓦的电视机工作的时间t===12.5h，
故A不正确；B. 1度电可以供40瓦的日光灯工作的时间t===25h，
故B不正确；C. 1度电可以供100瓦的电烙铁工作的时间t===10h，故C正确；
D. 1度电可以供1000瓦的碘钨灯工作的时间t====1h，故D不正确；
故选C.
点睛：知道用电器的电功率和消耗的电能，根据公式求出工作时间即可得出答案．
3．C
【解析】
【分析】
用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替；
维修电器时，应先断开开关；
安全用电的原则：不接触低压带电体，不靠近高压带电体．
【详解】
A、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，容易引发触电，故A错误；
B、在未断开电源开关的情况下更换灯泡容易发生触电事故，故B错误；
C、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故C正确；
D、不靠近高压带电体，故不能在高压线附近的空地放风筝，故D错误．
故选C．
4．B
【解析】
【详解】
A．用湿布清洁正在工作的灯具，由于不纯的水是导体，容易发生触电事故，故A不符合题意；
B．发生触电，立即切断电源，使人脱离电路，保障人身安全，故B符合题意；
C．三脚插头最长的脚折弯后，插在两孔插座上使用，无法与地线连接，不能在用电器外壳带电时保障安全，故C不符合题意；
D．用铜丝代替保险丝，不能在电流过大时及时熔断来保护电路，故D不符合题意。
故选B。
5．B
【解析】
【详解】
A．在我国，家庭电路中电压是220V，故A正确，不符合题意；
B．家庭电路中开关控制灯泡时，开关和灯泡是串联的，如果是并联的，闭合开关，整个电路短路，会熔断保险丝，故B错误，符合题意；
C．电能表是测量家庭电路中消耗电能多少的仪表，故C正确，不符合题意；
D．根据 ，电路的总功率越大，家庭电路电压不变，电路电流越大，故D正确，不符合题意．
6．D
【解析】
【分析】
【详解】
A．使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光。故A错误；
B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，而空气开关只有在电路电流过大时才会断开电路。故B错误；
C．空气开关“跳闸”可能是用电器发生短路，也可能是电路中同时工作的用电器总功率过大。故C错误；
D．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电。故D正确。
故选D。
7．B
【解析】
【详解】
电能表的测量整个家庭消耗电能的多少，一定安装在最前面，总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面，电路中电流过大会熔断保险丝，为了更换保险丝比较方便，熔断器安装在总开关的后面，故B符合题意．
8．C
【解析】
【详解】
A. 从火线出来的线必须先接入开关，再接入用电器，这样能够起到防触电作用，而图中的开关先接的是零线，故A说法正确．B. 在家庭电路的连接中，插座与灯泡相互不影响，因此它们是并联连接；故B说法正确．C. 测电笔是用来辨别零线和火线的，使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线．故C说法错误；D. 保险丝被烧断，说明电路中的电流过大，原因可能是电路中使用了大功率的用电器或出现了短路故障，故D正确．故选C.
【点睛】
A、开关与用电器的连接方法：从火线先接入开关，再接入用电器，从用电器出来后回到零线．B、各家用电器之间是并联时，各家用电器都正常工作，并且互不影响．C、掌握测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体．D、导致电路中电流过大的原因：短路、超负荷运行．
9．A
【解析】
【详解】
设烧开同一壶水所需热量为Q吸，当用R1 单独对一壶水加热时，，由于R1：R2 =3：1，所以，，当将这两根电热丝并联连入电路时，并联电阻是：，设将这两根电热丝并联连入电路，烧开同一壶水所需时间为t，吸热的热量是：，因为烧开同一壶水所需热量相同，所以， 故解得：，故选A．
10．D
【解析】
【详解】
ABC．电热水壶、电饭煲、电烙铁主要把电能转化为内能，故ABC不符合题意；
D．电风扇主要把电能转化为机械能，故D符合题意．
11．C
【解析】
【详解】
试题分析：保险丝用电阻率大、熔点低的材料制成，不能用铜丝等代替，故A错；有金属外壳的用电器金属外壳要接地，以防发生触电事故，故B错；发现有人触电时，首先要切断电源，再采取救人措施，故C正确；高压线的电压很高，在高压输电线下钓鱼，容易触电，故D错；应选C．
【考点定位】安全用电
12．C
【解析】
【详解】
A．电热烧水壶开关被短路，电热烧水壶插头只要插入三孔插座就会工作，开关失去了控制电路通断的作用，不会造成保险丝e熔断，故A错误；
B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；
C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；
D．在选择保险丝的规格时(以保险丝c为例)，保险丝c熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
13．1500
【解析】
【详解】
指示灯闪烁80次，则暖风机消耗的电能
kW·h=0.05kW·h
暖风机的实际功率
=1.5kW=1500W
14． 4400 40
【解析】
【详解】
[1]根据电能表的技术参数可知，电能表的额定电压是220V，最大电流值为20A，用电器的总功率不得超过
P=UI=220V×20A=4400W
[2]电能表每消耗1kW·h的电能，指示灯闪烁3000次，15min内电能表指示灯闪烁30次时消耗的电能为
kW·h=0.01kW·h
该电灯的电功率
15． 15 15 90
【解析】
【详解】
[1]由图甲知，三个电阻串联，V1测R1两端的电压，V2测R2两端的电压，电流表测电路中电流；P从b点滑到a点的过程中，R1连入阻值变小，电路中总电阻变小，电源电压不变，由可知电路中电流变大，由U=IR可知电压表V2的示数变大，根据串联电路的电压特点可知：电压表V1的示数变小；所以，dc段表示电压表V1示数随电流表示数的变化，ec段表示电压表V2示数随电流表示数的变化；滑片P在b点时，变阻器接入阻值最大，此时电流最小，由图乙可知，此时电流Ib=1A，则
U1=12V，U2=2V
滑片P在a点时，变阻器接入阻值最小，此时电流最大，由图乙可知，此时电流Ia=3A，则
U1′=6V，U2′=6V
根据欧姆定律和串联电路的电压特点可得，P在b点和a点时的电源电压分别为
U=IbR+U1+U2=1A×R+12V+2V ①
U=IaR+U1′+U2′=3A×R+6V+6V ②
解①②得
R=1Ω，U=15V
[2]电路消粍的总功率最小值
P小=UIb=15V×1A=15W
[3]滑片在a点时电流Ia=3A，则10s内电阻R产生的电热
Q=Ia2Rt=(3A)2×1Ω×10s=90J
16．4.8
【解析】
【详解】
由焦耳定律可得，每分钟线圈产生的热量为
17． 测电笔； 总功率．
【解析】
【分析】
（1）测电笔内部有一个阻值很大的电阻．使用试电笔时，手接触笔尾金属体，笔尖金属体接触火线或零线，氖管发光的是火线，氖管不发光的是零线；
（2）家庭电路电流过大的原因有两个；发生短路和用电器的总功率过大．
【详解】
（1）我们用测电笔来辨别零线和火线，测电笔接触火线时，氖管发光．接触零线时，氖管不发光；
（2）在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大．
故答案为测电笔；总功率．
18． 热效应 会
【解析】
【分析】
【详解】
[1]家庭电路中，正常用电电压为220V，各用电器都能在额定电压下工作，而且互相不影响。
[2]电热水壶工作时电能转化为内能，电饭锅是利用电流热效应工作的。
[3]断开开关，零线被切断，火线仍然是连接的，所以A处仍然和火线相连，接触A点，会发生触电事故。
19．1h
【解析】
【详解】
"kW·h"是电能的一种常用单位，俗称度，1 kW·h＝3.6×106J，在数值上等于功率为1 kW的用电器工作1 h所消耗的电能．
20．18
【解析】
【详解】
由I=得Q=It，则这段时间内电流做功
W=UIt=UQ=6V×3C=18J
这段时间内电流所做功为18J。
21． 甲 乙 1∶2
【解析】
【详解】
[1]两灯的电阻分别为
若两灯串联，因串联电路中电流处处相等
R甲＞R乙
由P＝I2R可得
P甲实＞P乙实
所以甲灯比乙灯更亮。
[2][3]若并联接在该电源两端，并联电路中各支路两端电压相等，两个灯泡两端的电压相等，两灯消耗的功率之比
所以并联接在该电源两端时乙灯的实际功率大，乙灯更亮。
22． b 电压 0.5 2.5
【解析】
【详解】
(1)[1]闭合电键S前，移动变阻器的滑片P至电阻丝的右端时，变阻器连入电路的阻值为最大值,即滑动变阻器的下接线柱接在左下，电路图如下：
(2)[2]连接好电路，闭合电键，观察到灯泡L发光，但电压表示数为零，说明电路是通路，而电压表示数为零说明电压表没有正常接入电路，只能是b断路．
(3)[3]当移动变阻器的滑片P时，眼睛应先观察电压表表的示数，只有这样才能知道灯泡是否正常发光，然后读出另一个电表的示数．
[4]当灯泡L正常发光时，电流表的示数0.2A，则灯泡L的额定功率
P=UI=2.5V×0.2A=0.5W，
[5]因为电源电压为两节新电池3V，所以当灯泡正常发光时电压为2.5V，滑动变阻器两端电压为0.5V；此时变阻器接入电路中的电阻为
R=
23． 左 B 0.3 滑动变阻器的电功率
【解析】
【分析】
【详解】
（1）[1]完成第3次实验后，电压表的示数是2.0V，接下来要获得第4次实验的数据，电压表的示数是2.5V，需要增大电路中的电流，减小变阻器连入电路的电阻，滑动变阻器R的滑片P应向左移动到适当位置。
（2）[2]由表中数据可知R0的阻值
R0=
R0的电功率
0.1W=(0.1A)2×10Ω
即
P=I2R0
所以定值电阻的电功率与电流的平方成正比，故选B。
（3）[3]当定值电阻两端的电压为1.0伏时，变阻器两端的电压
U滑=U-U0=4V-1V=3V
滑动变阻器的电功率
P滑=U滑I=3V×0.1A=0.3W
（4）[4]图中线段AA′是电路的总功率和定值电阻功率之差，可以得到滑动变阻器的电功率。
24． 调节滑动变阻器的滑片，使小灯泡两端的电压为额定电压 0～15V R2 所接的电压表的量程为0～3V或者滑动变阻器阻值没有调节到最大就闭合开关 灯泡断路 开关S拔到位置1，移动滑片P直到电流表示数为3.8V/R时为止 ．
【解析】
【详解】
(1)伏安法测灯泡额定功率时，滑动变阻器的主要作用是移动滑动变阻器的滑片，使灯泡在额定电压下工作，灯泡的额定电压为3.8V，电压表选择量程0～15V．
灯泡正常工作时，电路电流约为
滑动变阻器两端电压为：
所以滑动变阻器电阻为：
“5Ω 0.5A ”滑动变阻器的电阻太小，不能满足实验需要，
所以选择“10Ω 0.5A ”的滑动变阻器．
(2) ①电压表的指针偏转到最大值的右侧，所接的电压表选择的是0～3V量程；
②灯泡不亮，电流表无示数，电路断路，电压表示数较大，把灯泡取下，两表的示数不变，所以灯泡断路．
(3) 当开关S拔到位置1时，小灯泡与定值电阻R并联，移动滑片P直到电流表示数为时，小灯泡两端的电压此时就是额定电压为3.8V，此电压下小灯泡的功率就是额定功率．
25． 串联 ＜ 温度计的示数 大 相等 加热时间
【解析】
【详解】
（1）[1]为了探究电阻产生的热量的大小与电阻的关系，需要控制电流相同，故将两个电阻串联。
（2）[2]根据串联分压，电阻大的电压大，因为UA（3）[3][4]由于放出的热量越多，煤油吸收的热量越多，温度计的示数升高得越快，故可以根据温度计的变化来判断电热丝放出的热量的多少；为了升温较快，烧瓶内的液体选用煤油而不选用水，水的比热容大，吸收相同的热量，升温慢。
（4）[5][6]该装置改做“比较水和煤油比热容大小”的实验，变量是物质的种类，那么影响吸收热量的多少的电阻丝大小应该相同，因为相同电阻的电热丝，相同时间内电热丝产生的热量相同，相同的时间内水和吸收的热量相同；相同的时间内吸收的热量相同，故可以利用加热时间来反映水和煤油吸热的多少。
26． 125kw·h 4400 9.1 0.2
【解析】
【详解】
(1)[1]这个月用电
2670.5kWh2545.5kW h=125kW h
[2]丁洋家同时接入电路的用电器总功率不得超过
P=UI=220V20A=4400W
(2)[3]用电器的总功率
通过电能表的实际电流是
(3)[4]分段计时前，2h消耗的电能
W=Pt=2kW2h=4kW·h=4度
使用“分时电能表”前所用电费
4度0.50元/度=2元
分段计时后
2度0.60元/度+20.30元/度=1.8元
丁洋家一天可节省电费
2元1.8元=0.2元
27． 半导体 机械 短路 开关 B
【解析】
【分析】
【详解】
(1)[1]二极管液晶是由半导体材料制成的。
(2)[2]步进电机把集成电路输出的电能转化成机械能。
(3)[3]更换电池时必须使用塑料或竹镊子夹取，塑料或竹镊子是绝缘体，金属镊子是导体，使用金属镊子易造成短路。
(4)[4]集成电路中的振荡电路和石英谐振器使石英振子起振，形成振荡电路源，输出间歇性变化的秒脉冲信号，故集成电路相当于开关。
(5)[5]集成电路的频率1Hz，B图像的频率是1Hz，故应选B。
