17.2电磁波及其传播课件2021-2022学年苏科版物理九年级下册(共31张PPT)

(共31张PPT)
九年级下册
17.2 电磁波及其传播
情境导入
同学们，老师现在手里拿着的是一部手机，我想查一下手机还剩多少话费，你们能替老师想想该怎么办吗？
学生讨论后回答查询方案：
1、到移动公司营业厅
2、登录互联网移动公司网站查询
3、可以拔打查询电话10086。
师：有这么多的方案，那么哪种方案最方便可行呢？
情境导入
方案三最切实可行，可以利用免提功能进行现场操作。
进一步问：手机离移动公司的服务器很远，有谁知道它们之间是靠什么传递信息的呢？
引导：我们可以用电磁波实现信息的传递。其实小到遥控玩具，大到宇宙飞船都是用电磁波来进行操纵的。
今天我们要学习的就是第二节：电磁波及其传播。

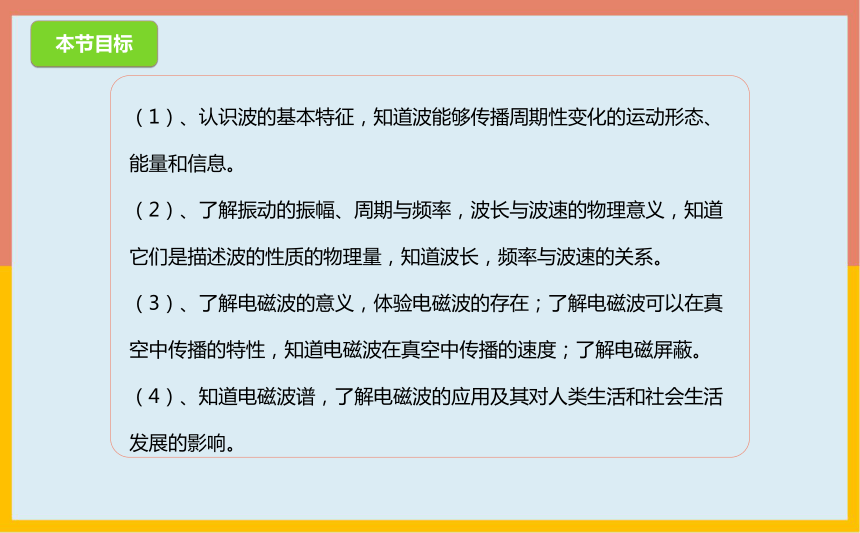

（1）、认识波的基本特征，知道波能够传播周期性变化的运动形态、能量和信息。
（2）、了解振动的振幅、周期与频率，波长与波速的物理意义，知道它们是描述波的性质的物理量，知道波长，频率与波速的关系。
（3）、了解电磁波的意义，体验电磁波的存在；了解电磁波可以在真空中传播的特性，知道电磁波在真空中传播的速度；了解电磁屏蔽。
（4）、知道电磁波谱，了解电磁波的应用及其对人类生活和社会生活发展的影响。
本节目标
预习反馈
2．波长：（λ）波在一个周期内传播的距离，单位：米（m），波速：（v）波传播的速度，单位：米/秒（m/s）波速的公式：v=λ/ T 或v =λf
1. 周期：（T）波源振动一次所需要的时间，单位：秒（s）频率：（f）波源每秒内振动的次数。单位：赫兹（Hz）导出周与频率的关系式：f=1/ T
3. 电磁波能在真空中传播，（或电磁波传播不需要介质）金属容器能屏蔽电磁波。
课堂探究
水波：
问:哪儿是波源 它在怎样运动？
水波看上去有什么特点？
绳子抖动时形成的波
问：看到了什么现象？
波形：凹凸相间，向外传播，都是传递周期性变化的运动形态，属于机械波。
波的基本特征
课堂探究
现在我们结合波形图进行理解性记忆。
对照波形图，引出波的特征物理量：（定义、字母、单位、）
振幅
波长
课堂探究
1.振幅：（A）表示波源偏离平衡位置的最大距离。
单位：米（m）
2.周期：（T）波源振动一次所需要的时间
单位：秒（s）
3.频率：（f）波源每秒内振动的次数。
单位：赫兹（Hz）
4.导出周与频率的关系式：
f=1/ T
课堂探究
5.波长：（λ）波在一个周期内传播的距离。
单位：米（m）
指导学生从图形上认识波长。
6.波速：（v）波传播的速度。
单位：米/秒（m/s）
波速的公式：v=λ/ T
或v =λf
练习：有一列波的频率是200Hz,波长为0.4m，这列波的传播速度是多大？
解：v =λf =0.4m×200Hz=80m/s
典例分析
例1 在真空中传播的电磁波具有相同的（　　）
A．波长 B．波速 C．频率 D．周期
典例分析
B
解析：各种不同的电磁波在真空中的传播速度与光在真空中的传播速度相同，都是3×108m/s，但它们的波长与频率成反比，即波越长，频率越小；不同频率的电磁波振动的周期是不相同的，所以选项A、C、D都不正确，只有选项B正确；
故选B．
课堂探究
电磁波是在空间传播的周期性变化的电磁场。
1888年赫兹第一次用实验证实了电磁波的存在。
课堂探究
1、活动：
验证电磁波的存在
实验一：在打开的电视机前方接通电吹风电源，观察到什么现象。
实验二：
⑴打开收音机的开关，将旋钮调到没电台位置，并将音量开大。
⑵取一节旧的干电池和一根导线，靠近收音机。将导线的一端与电池的一
极相连，再用导线的另一端与电池的另一极时断时续地接触。
⑶你从收音机里听到了什么？这是为什么？
课堂探究
结论：
从刚上课时的实验到刚才的实验一，都能证明电磁波的存在，实验二同时还向我们证明了变化的电流能产生电磁波。
实验一我们可以观察到电视画面出现雪花，实验二我们可以听到吱吱的噪音。这些都是电磁波对机器影响的现象。
课堂探究
2、活动：
探究电磁波的传播特性
猜想与疑问：
1.电磁波能在真空中传播吗？
2.电磁波能被阻挡（屏蔽）吗？
引导：
我们知道了我们周围存在着大量的电磁波，那么这些电磁波有些什么特点呢？
课堂探究
针对问题进行实验设计：
设计1：把手机放在真空罩子里，看手机能不能接收到信号。
课堂探究
针对问题进行实验设计：
设计2.同理，放在不同的盒子里，看能不能接收到信号。
课堂探究
结论：
1.电磁波能在真空中传播，（或电磁波传播不需要介质）
2.金属容器能屏蔽电磁波。
现象：
把手机放在真空罩子里，看手机能能接收到信号。
放在铁质的盒子里，不能接收到信号。
课堂探究
因为建筑物中有大量的钢筋铁板等金属，会对电磁波产生屏蔽。
为什么在建筑物中或在电梯中，手机信号有时很不好呢？
课堂探究
在我们周围空间充满了电磁波，他们看不见，摸不着但却真实的存在。我们的电视机收音机能够接受许多电视台和广播电台发射的电磁波，例如中央电视台第一套节目的波成为4.96米，频率为60.25兆赫兹，第四套节目播出为3.88频率为77.25兆赫兹。
研究表明电磁波能在真空中传播电磁波在真空中传播的速度与光速相同，光波属于电磁波。
例2 下列事例中，利用电磁波传递信息的是（　　）
A．蝙蝠的”回声“定位 B．大象的”声音“交流
C．”B超“检查人体 D．手机用”WiFi“上网
典例分析
D
解析：A、蝙蝠的“回声定位”利用的是超声波，不是电磁波．不符合题意；
B、大象的“声音”交流利用多少次声波，不是电磁波．不符合题意；
C、“B超”检查人体利用的是超声波，不是电磁波．不符合题意；
D、手机用“WiFi”上网利用的是电磁波．符合题意．
故选D．
课堂探究
刚才我们说过电磁波的速度和光速一样，还说了光波其实就是电磁波。那还有哪些波也属于电磁波呢？
电磁波谱
现在我们看课本P69图17-17电磁波谱，了解各谱段的名称，和对应的频率波长情况。
课堂探究
了解各谱段的名称：
电磁波谱是按波长或频率连续排列的电磁波序列。
课堂探究
针对示意图了解各谱段的电磁波的应用：
课堂探究
电磁波的应用：
广播电台天线
卫星电视接收天线
微波炉
神州七号
课堂探究
电磁波的发现和利用，成为人类文明进步的重要标志，但值得注意的是电磁波也存在副作用。
请同学们课后自学P78的《电磁污染》
电磁波会干扰人体生理节律，破坏免疫机能，引起头疼、失眠等症状，常被人们称为“无形杀手”。所以，电磁污染对人类生存环境的干扰已成为环境科学中的新课题。
例3 电视机、微波炉等家用电器给我们的生活带来了许多方便，微波炉使用的电磁波波长很短，但比电视机遥控器所用的波长要长些，下列电磁波成分中波长也比电视机遥控器所用波长长的是（　　）
A．γ射线 B．可见光 C．红外线 D．无线电波
典例分析
D
解析：电视机遥控器所用的电磁波为红外线，电磁波谱（波长从大到小的顺序）：无线电波，红外线，可见光，紫外线，x射线，γ射线．波长最长的为无线电波．
故选D．
电磁波谱
波的基本特征
电磁波
本课小结
电磁波及其传播
拓展练习
1、练习：有一列波的频率是200Hz,波长为0.4m，这列波的传播速度是多大？
解：v =λf =0.4m×200Hz=80m/s
2、中央电视台第一套节目的波长为5.71m,频率为52.5MHz.试求电磁波的传播速度（1MHz=106Hz）
解：v =λf =5.71×52.5×106m/x≈3.0×108m/s.
总结:电磁波速为3.0×108m/s.与光速是相同的。
完成同步练习册
作业布置
再 见
