人教版九年级物理第十九章生活用电 单元练习试题（Word解析版）

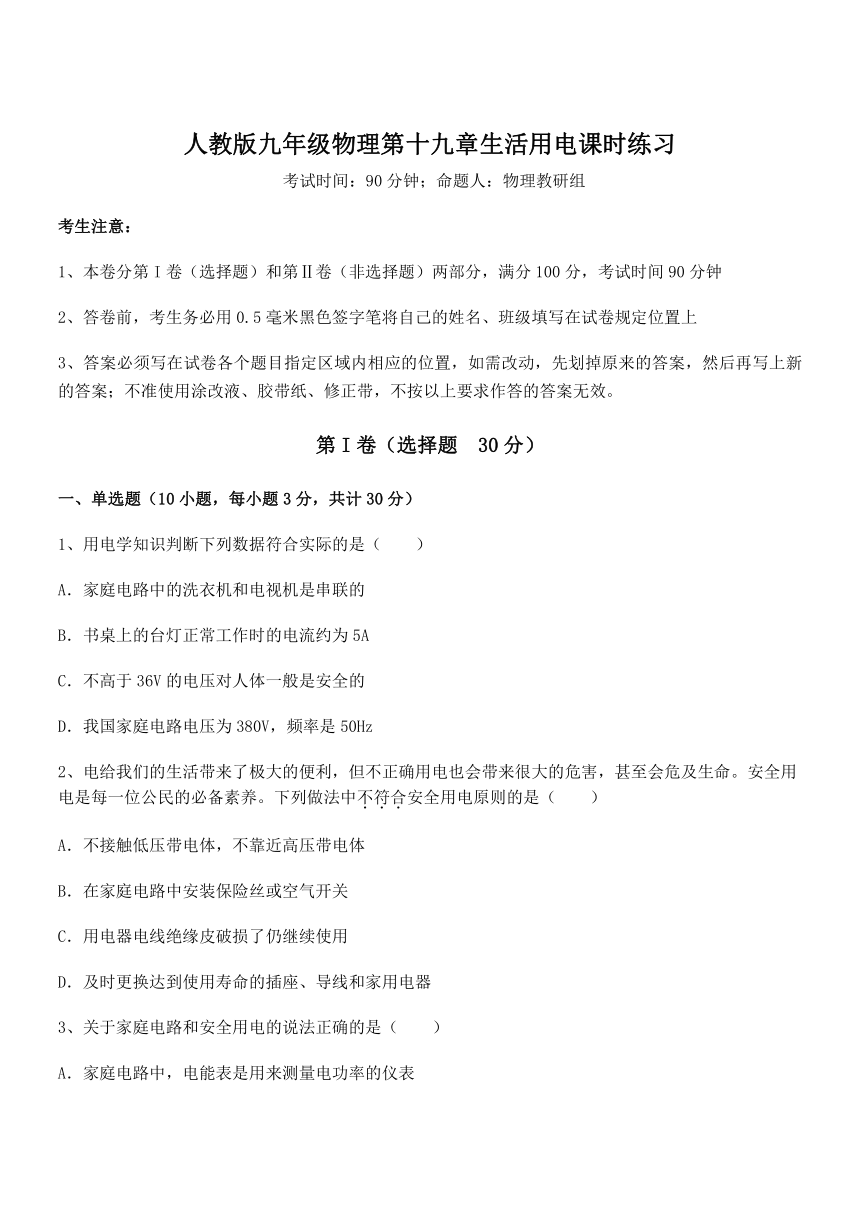

人教版九年级物理第十九章生活用电课时练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、用电学知识判断下列数据符合实际的是（　　）
A．家庭电路中的洗衣机和电视机是串联的
B．书桌上的台灯正常工作时的电流约为5A
C．不高于36V的电压对人体一般是安全的
D．我国家庭电路电压为380V，频率是50Hz
2、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．不接触低压带电体，不靠近高压带电体
B．在家庭电路中安装保险丝或空气开关
C．用电器电线绝缘皮破损了仍继续使用
D．及时更换达到使用寿命的插座、导线和家用电器
3、关于家庭电路和安全用电的说法正确的是（　　）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
4、当发现有人触了电，下列说法、做法正确的是（　　）
①不能直接去碰触电的人
②应该赶快切断电源
③可以用手直接将触电的人拉开
④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源
A．①②③ B．①②④ C．①③④ D．①②③④

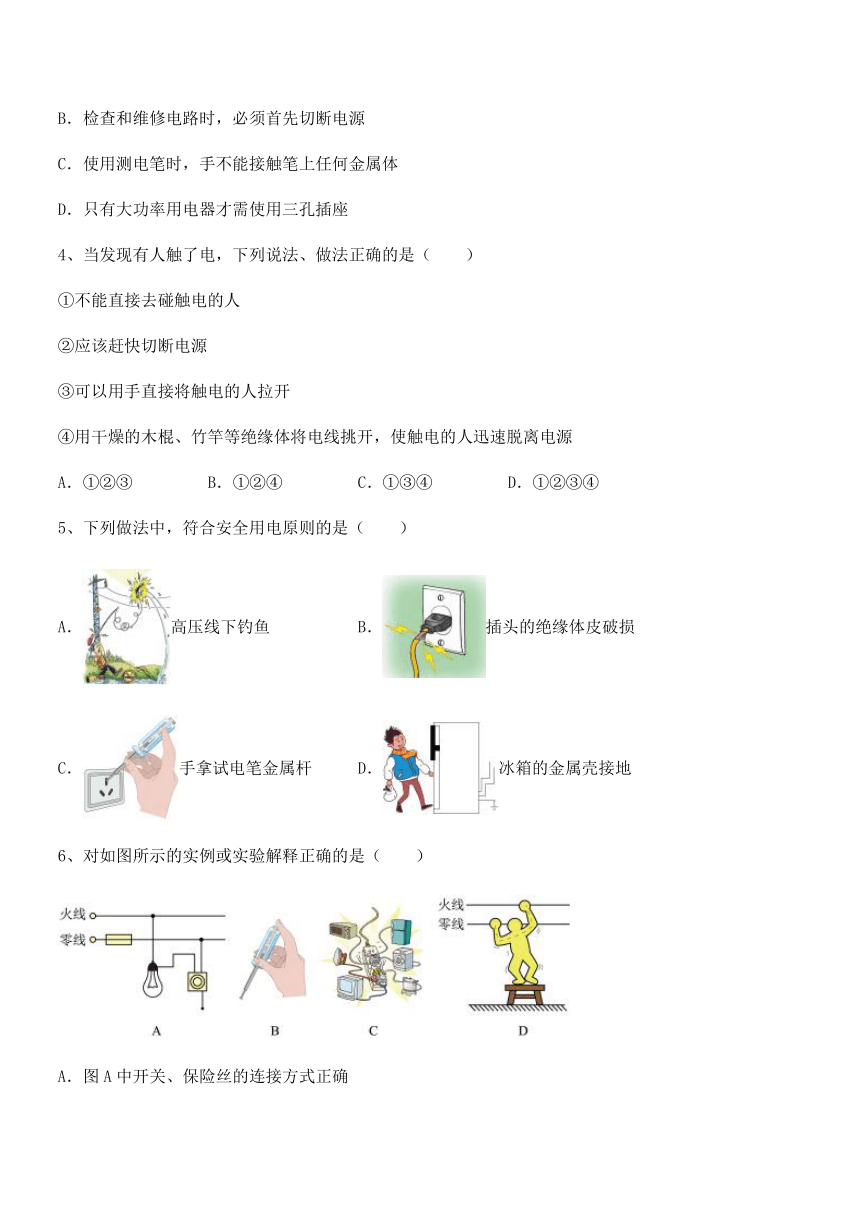

5、下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地
6、对如图所示的实例或实验解释正确的是（　　）
A．图A中开关、保险丝的连接方式正确

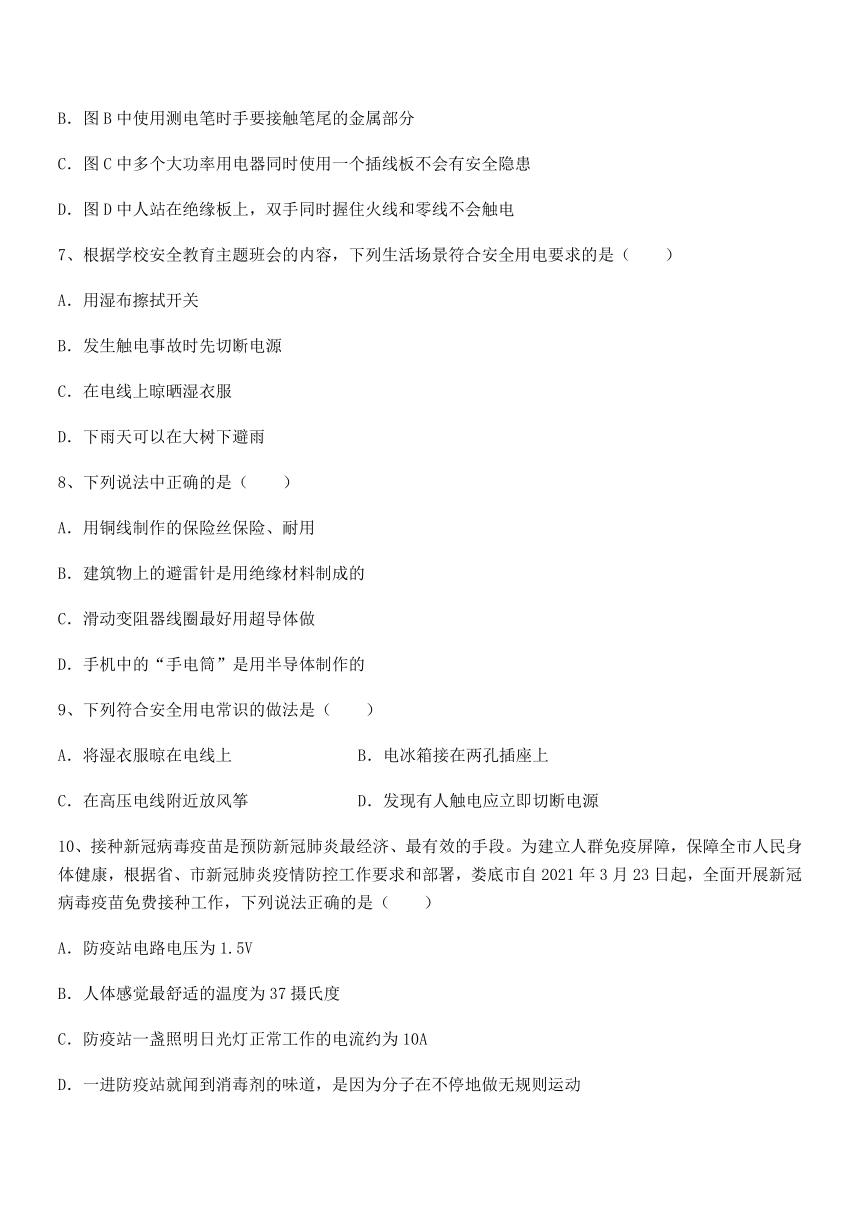

B．图B中使用测电笔时手要接触笔尾的金属部分
C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图D中人站在绝缘板上，双手同时握住火线和零线不会触电
7、根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（　　）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．下雨天可以在大树下避雨
8、下列说法中正确的是（　　）
A．用铜线制作的保险丝保险、耐用
B．建筑物上的避雷针是用绝缘材料制成的
C．滑动变阻器线圈最好用超导体做
D．手机中的“手电筒”是用半导体制作的
9、下列符合安全用电常识的做法是（　　）
A．将湿衣服晾在电线上 B．电冰箱接在两孔插座上
C．在高压电线附近放风筝 D．发现有人触电应立即切断电源
10、接种新冠病毒疫苗是预防新冠肺炎最经济、最有效的手段。为建立人群免疫屏障，保障全市人民身体健康，根据省、市新冠肺炎疫情防控工作要求和部署，娄底市自2021年3月23日起，全面开展新冠病毒疫苗免费接种工作，下列说法正确的是（　　）
A．防疫站电路电压为1.5V
B．人体感觉最舒适的温度为37摄氏度
C．防疫站一盏照明日光灯正常工作的电流约为10A
D．一进防疫站就闻到消毒剂的味道，是因为分子在不停地做无规则运动

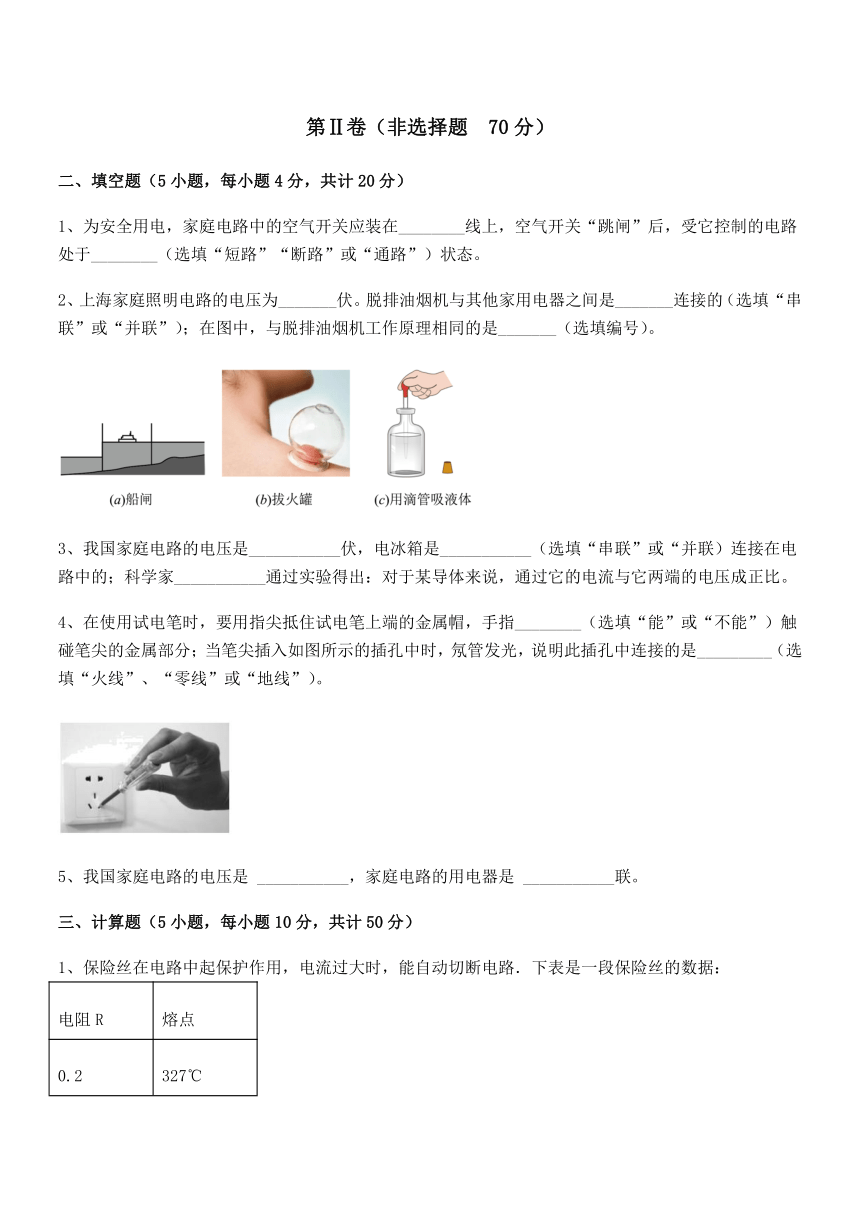

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、为安全用电，家庭电路中的空气开关应装在________线上，空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态。
2、上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。
3、我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。
4、在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
5、我国家庭电路的电压是 ___________，家庭电路的用电器是 ___________联。
三、计算题（5小题，每小题10分，共计50分）

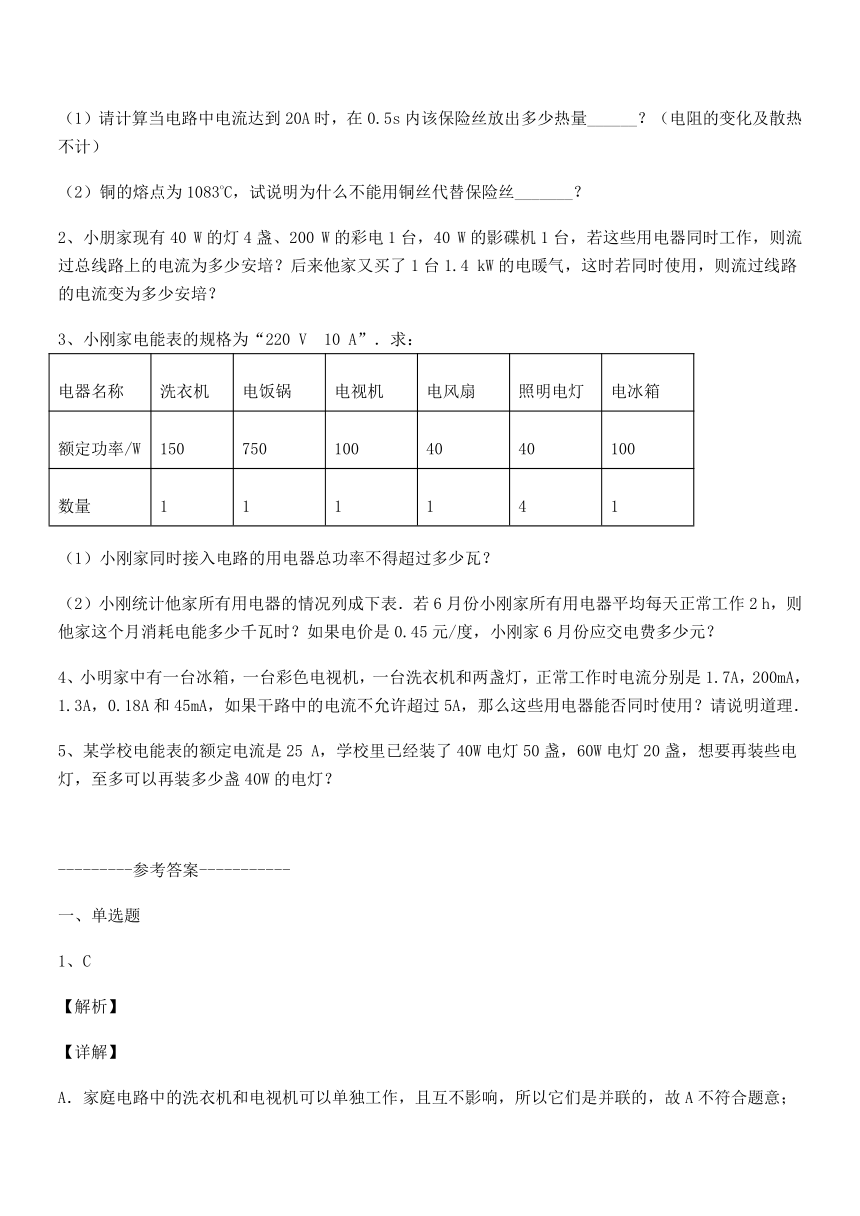

1、保险丝在电路中起保护作用，电流过大时，能自动切断电路．下表是一段保险丝的数据：
电阻R 熔点
0.2 327℃
（1）请计算当电路中电流达到20A时，在0.5s内该保险丝放出多少热量______？（电阻的变化及散热不计）
（2）铜的熔点为1083oC，试说明为什么不能用铜丝代替保险丝_______？
2、小朋家现有40 W的灯4盏、200 W的彩电1台，40 W的影碟机1台，若这些用电器同时工作，则流过总线路上的电流为多少安培？后来他家又买了1台1.4 kW的电暖气，这时若同时使用，则流过线路的电流变为多少安培？
3、小刚家电能表的规格为“220 V　10 A”．求：
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表．若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
4、小明家中有一台冰箱，一台彩色电视机，一台洗衣机和两盏灯，正常工作时电流分别是1.7A，200mA，1.3A，0.18A和45mA，如果干路中的电流不允许超过5A，那么这些用电器能否同时使用？请说明道理．
5、某学校电能表的额定电流是25 A，学校里已经装了40W电灯50盏，60W电灯20盏，想要再装些电灯，至多可以再装多少盏40W的电灯？
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
A．家庭电路中的洗衣机和电视机可以单独工作，且互不影响，所以它们是并联的，故A不符合题意；
B．书桌上的台灯正常工作时的电流较小，约为0.2A，故B不符合题意；
C．大量实验表明，只有不高于36V的电压对人体才是安全的，故C符合题意；
D．我国家庭电路的电压为220V，频率为50Hz，故D不符合题意。
故选C。
2、C
【解析】
【详解】
A．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故A符合安全用电原则，A不符合题意；
B．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故B符合安全用电原则，B不符合题意；
CD．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，不能继续使用，故C不符合安全用电原则，C符合题意；D符合安全用电原则，D不符合题意。
故选C。
3、B
【解析】
【详解】
A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
4、B
【解析】
【详解】
①因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电；故①正确；
②触电时间越长越危险，所以如果有人触电，应该赶快切断电源，也便于施救；故②正确；
③因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电，所以不可以用手直接将触电的人拉开，故③错误；
④干燥的木棍、竹竿等绝缘体不容易导电，避免在施救的过程施救者也出现触电。让触电人脱离电源可以减少伤害。故④正确。
综合上述分析，故ACD错误，B正确。
故选B。
5、D
【解析】
【详解】
A．高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A不符合题意；
B．插头的绝缘体皮破损，人接触时容易发生触电事故，故B不符合题意；
C．使用测电笔时手要接触笔尾金属体，笔尖接触导线，手拿金属杆易会发生触电事故，故C不符合题意；
D．为了防止因漏电而发生触电事故，冰箱的金属壳要接地，故D符合题意。
故选D。
6、B
【解析】
【详解】
A．开关应接在灯泡和火线间、保险丝应接在火线上，故A错误；
B．使用测电笔时手要接触笔尾的金属部分，这样才能使氖管发光，辨别火线，故B正确；
C．多个大功率用电器同时使用一个插线板，插线板中电流过大，可能引起线路着火，故C错误；
D．人站在绝缘板上，双手同时握住火线和零线，电流从火线经人体流回零线，形成双线触电，故D错误。
故选B。
7、B
【解析】
【详解】
A．湿布能导电，所以不能使用湿布擦拭开关，以防引起触电，故A不符合题意；
B．发生触电事故，触电时间越长越危险，如果直接施救，很可能导致施救人员也发生触电 ，所以切断电源是首先要做的，故B符合题意；
C．由于湿衣服是导体，在电线上晾衣服很容易造成触电事故，故C不符合题意；
D．下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故D不符合题意。
故选B。
8、D
【解析】
【详解】
A．铜丝导电性能较好，但电阻较小、熔点高，而保险丝应由电阻大、熔点低的材料制成，当电流过大时产生较多热量而熔断，所以不能用铜丝制作保险丝，故A错误；
B．建筑物上的避雷针是用导体材料制成的，以保证雷电产生的电流能够被引入大地，故B错误；
C．滑动变阻器是利用电阻大的材料来做，不能使用超导体，否则变阻器电阻为0，故C错误；
D．手机中的“手电筒”是LED灯，LED灯是发光二极管，是用半导体材料制成的，故D正确。
故选D。
9、D
【解析】
【详解】
A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B．电冰箱接在三孔插座上，防止金属外壳漏电，故B错误；
C．因为高压输电线上是高压，在下面放风筝时可能会发生高压触电事故，故C错误；
D．发现有人触电应立即切断电源，故D正确。
故选D。
10、D
【解析】
【详解】
A．防疫站电路电压等于我国家庭电路电压，大小为220V，故A错误；
B．人的正常体温在37℃左右，人体感觉最舒适的温度在25℃左右，故B错误；
C．防疫站一盏照明日光灯正常工作的电流约为0.2A，故C错误；
D．一进防疫站就闻到消毒剂的味道，是因为消毒剂的在空气中扩散，扩散现象说明了消毒剂的分子在不停地做无规则运动，故D正确。
故选D。
二、填空题
1、火 断路
【详解】
[1][2]为安全用电，家庭电路中的空气开关应装在火线上，一旦跳闸，火线就处于断路状态，受它控制的电路处于断路状态，不会造成触电事故。
2、220 并联 bc/cb
【详解】
[1]中国的家庭电路电压规定为220V，工厂电压为380V。
[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。
[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。
3、220 并联 欧姆
【详解】
[1]由常见的电压可知，我国家庭电路电压为220V。
[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。
[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
4、不能 火线
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
5、220V 并
【详解】
[1][2]我国家庭电路的供电电压是220V；家庭电路中，用电器工作时互不影响，是并联的。
三、计算题
1、40J @铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】
（1）根据焦耳定律知道，保险丝产生的热量是：Q=I2 Rt=（20A）2 ×0.2Ω×0.5s=40J；
（2）保险丝的作用是当电路中的电流过大时，能自动切断电路，它是利用了电流的热效应来工作的，故要用电阻率大、熔点低的合金制成，所以不能用铜丝代替保险丝，因为电流过大时，铜丝的熔点高，不易熔断，起不到保护电路的作用．
点睛：本题考查的是焦耳定律及保险丝的作用和制作材料的特点，难度不大．
2、1.82 A 8.18 A
【解析】
根据关系式P=IU的变形I=P/U可知，要求电流必须知道功率和电压，功率已知而家庭电路中的电压为220 V是一定的，这样直接用公式计算出即可．
思路分析：先通过计算小明家所接的用电器的最大功率，根据公式I=P/U计算流过总线路上的电流，后来他家又买了1台1.4 kW的电暖气，这时若同时使用，所接的用电器的总功率变大，再根据公式计算电路中的总电流即可．
试题点评：本试题考查的是学生利用公式P=UI,解决问题的能力．
3、（1）2200　（2）78　（3）35.1
【分析】
(1)已知电能表的额定电压和额定电流,根据公式P=UI可求小刚家电路的用电器最大功率.
(2)根据所给信息计算出他家用电器的总功率,再利用公式W=Pt计算6月份消耗的电能,已知电费的单价,可求小刚家6月份应交电费.
【详解】
(1)用电器的总功率P=UI=220V×10A=2200W.
所以小刚家同时接入电路的用电器总功率不得超过2200W.
(2)根据题意
P总=150W+750W+100W+40W+40W×4+100W=1.3kW,
6月份共30天,用电器工作的总时间t=2h×30=60h
一共消耗电能W=P总t=1.3kW×60h=70.8kWh
应交电费0.45元/度×70.8度=35.1元.
4、这些用电器能同时使用
【详解】
试题分析：家用电器的连接方式都是并联，根据并联电路电流规律算出这几个用电器工作时的总电流，然后和5A进行比较得出答案．
解：
∵家用电器都是并联的，
∴它们工作时的总电流：
I=1.7A+0.2A+1.3A+0.18A+0.045A=3.425A，
∵3.425A＜5A，
∴这些用电器能同时使用．
答：这些用电器能同时使用．
【点评】解答本题需要清楚家用电器的连接方式，计算时要将毫安换算成安．记住在并联电路中，干路中的电流等于各支路电流之和．
5、57盏
【解析】
试题分析:某学校电能表的额定电流是25 A，它所能接的用电器的总功率W=220V25 A=5500W；学校里已经装的灯泡的总功率是40W50+60W20=3200w；还可以装的灯泡的功率是5500W-3200w="2300" W;可以再装40W的电灯的数目是2300 W/40W=57.5．至多可以再装57盏40W的电灯.
考点:本试题考查的是电能表的规格和使用．
点评：对于此类试题，学生应把握所接的用电器的最大功率不能超过电能表的最多功率．
