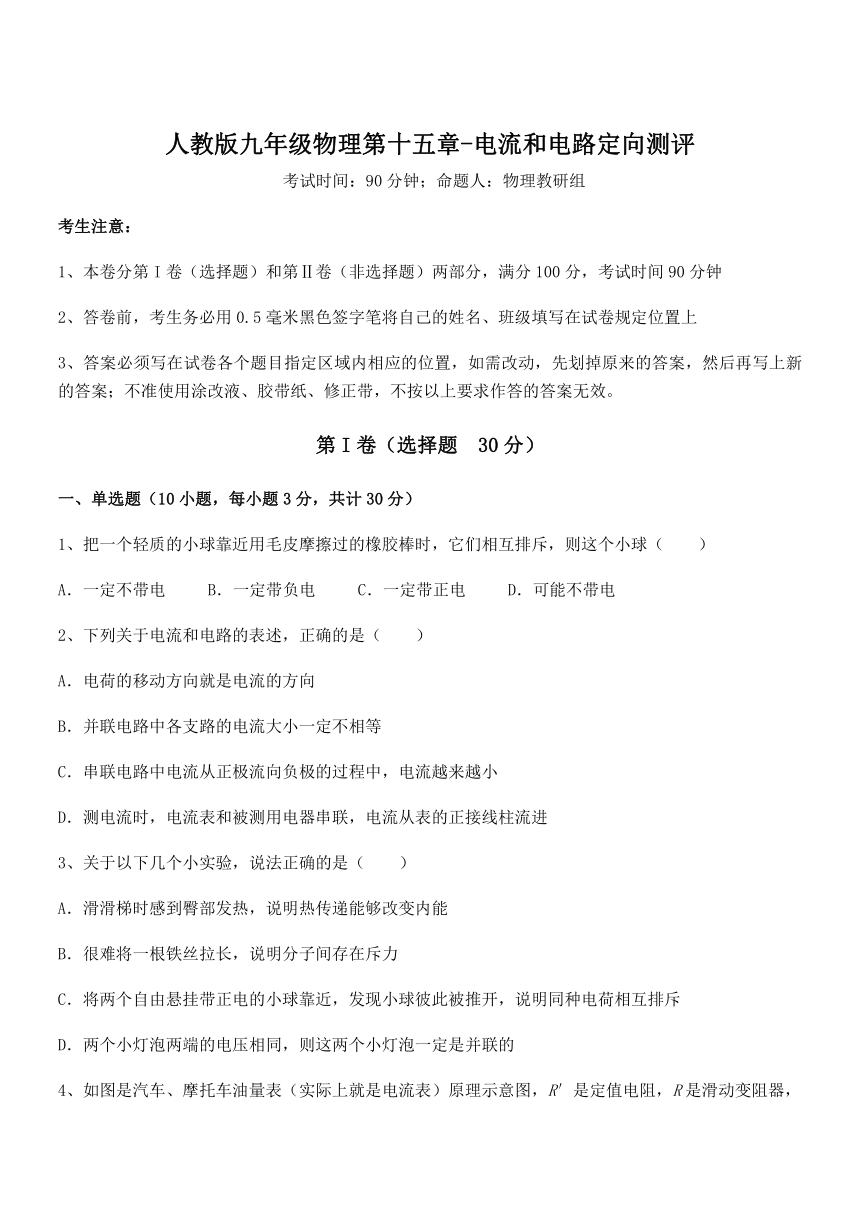

人教版九年级物理第十五章-电流和电路定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
2、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
3、关于以下几个小实验，说法正确的是（　　）
A．滑滑梯时感到臀部发热，说明热传递能够改变内能
B．很难将一根铁丝拉长，说明分子间存在斥力
C．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥
D．两个小灯泡两端的电压相同，则这两个小灯泡一定是并联的

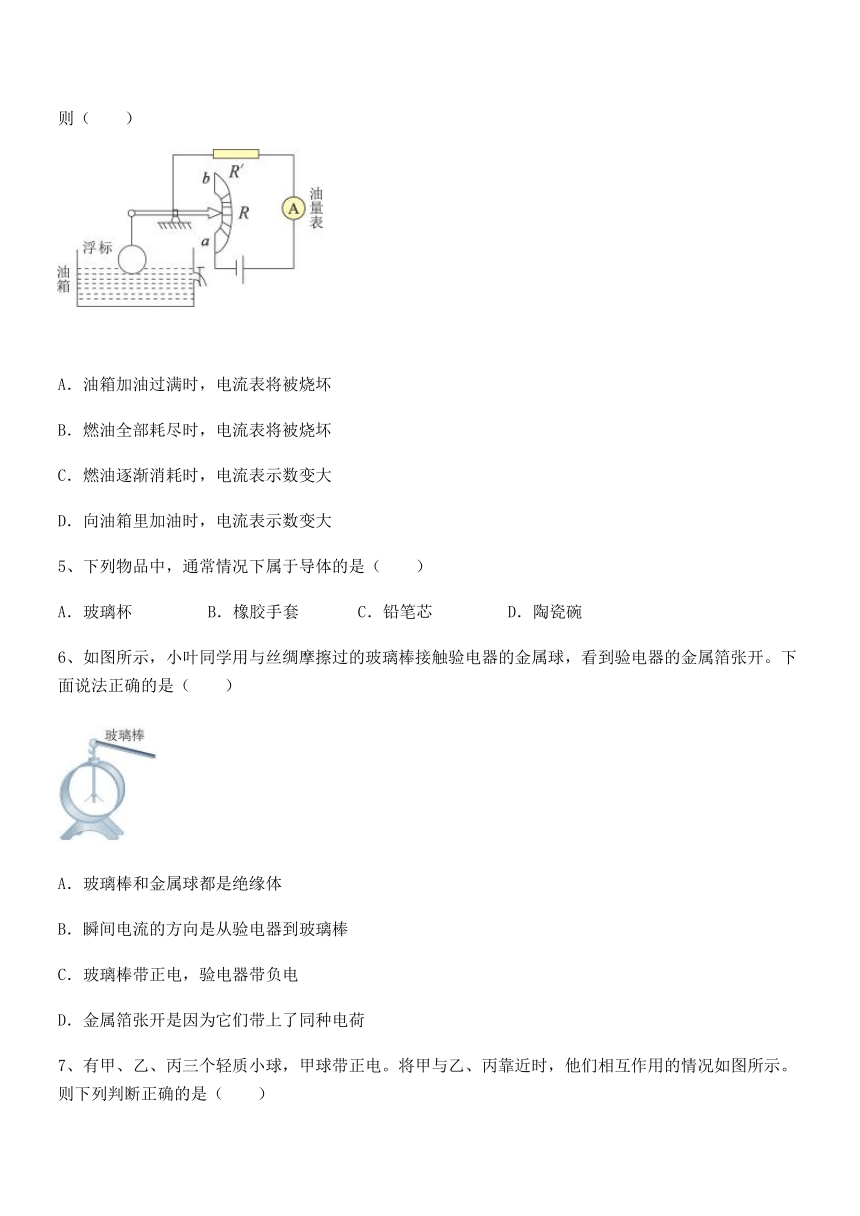

4、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（　　）
A．油箱加油过满时，电流表将被烧坏
B．燃油全部耗尽时，电流表将被烧坏
C．燃油逐渐消耗时，电流表示数变大
D．向油箱里加油时，电流表示数变大
5、下列物品中，通常情况下属于导体的是（　　）
A．玻璃杯 B．橡胶手套 C．铅笔芯 D．陶瓷碗
6、如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是（　　）
A．玻璃棒和金属球都是绝缘体
B．瞬间电流的方向是从验电器到玻璃棒
C．玻璃棒带正电，验电器带负电
D．金属箔张开是因为它们带上了同种电荷

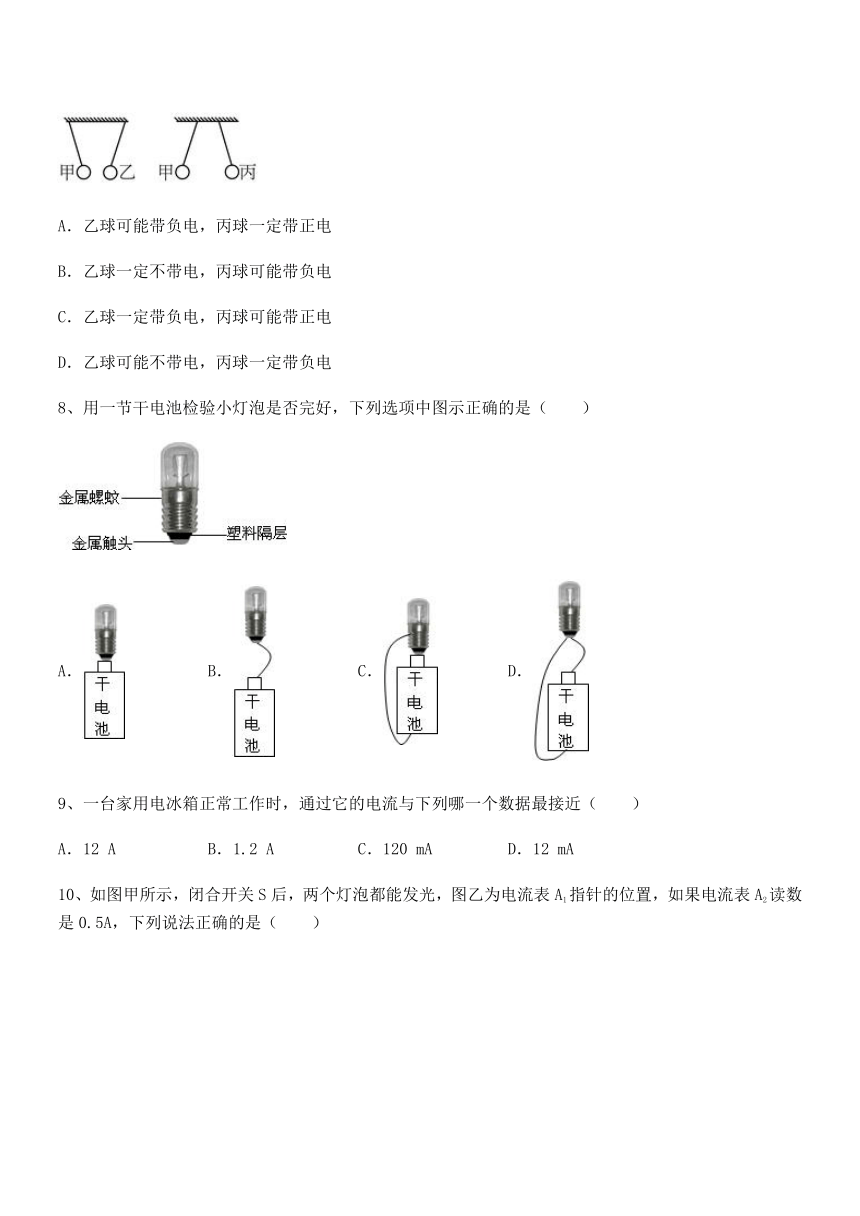

7、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
8、用一节干电池检验小灯泡是否完好，下列选项中图示正确的是（　　）
A． B． C． D．
9、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA

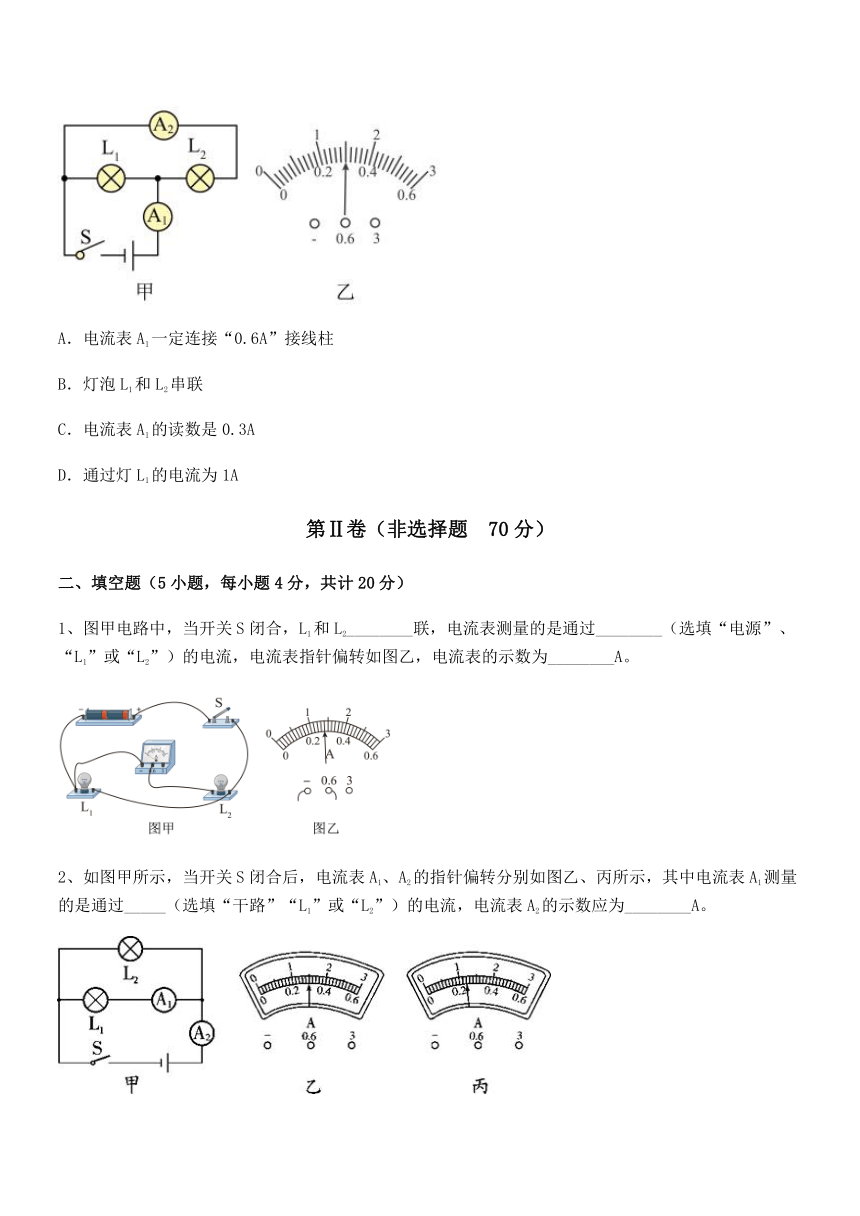

10、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、图甲电路中，当开关S闭合，L1和L2________联，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为________A。
2、如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过_____（选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为________A。

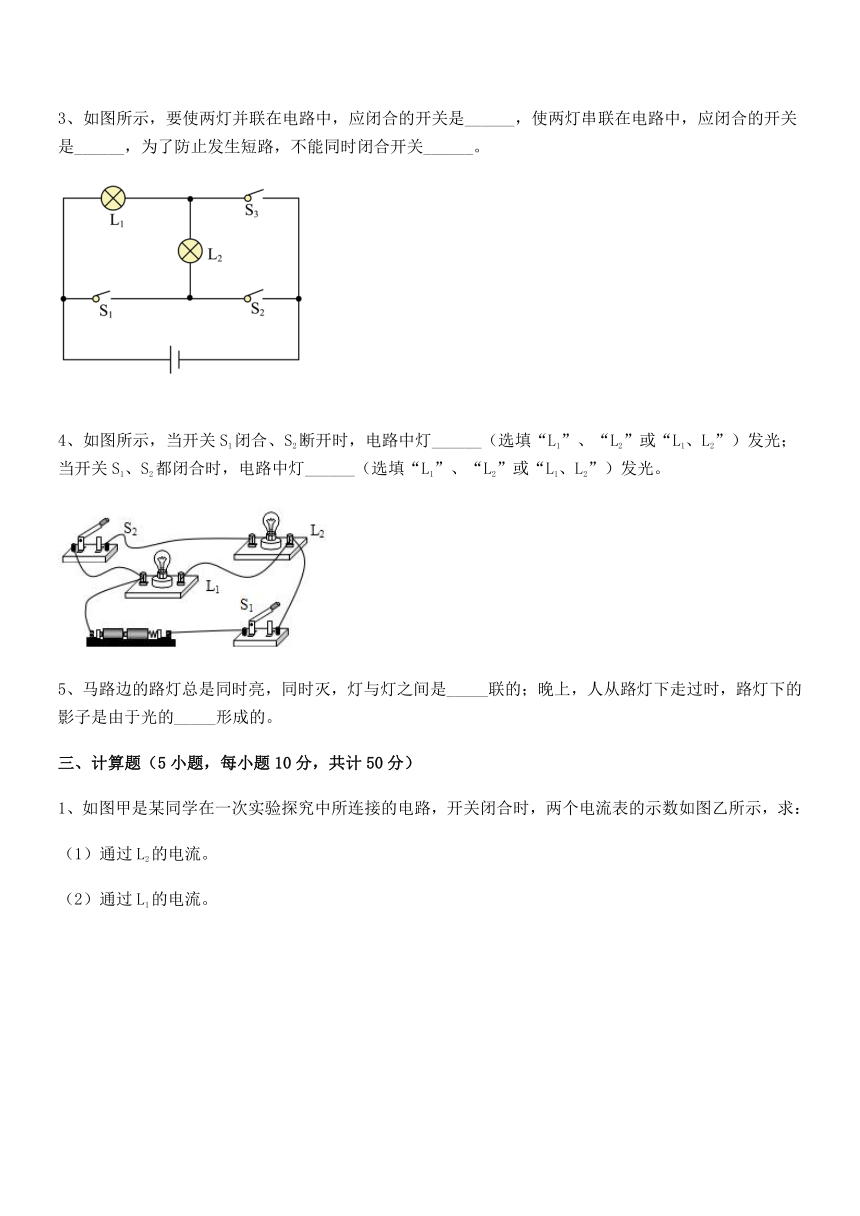

3、如图所示，要使两灯并联在电路中，应闭合的开关是______，使两灯串联在电路中，应闭合的开关是______，为了防止发生短路，不能同时闭合开关______。
4、如图所示，当开关S1闭合、S2断开时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光；当开关S1、S2都闭合时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光。
5、马路边的路灯总是同时亮，同时灭，灯与灯之间是_____联的；晚上，人从路灯下走过时，路灯下的影子是由于光的_____形成的。
三、计算题（5小题，每小题10分，共计50分）
1、如图甲是某同学在一次实验探究中所连接的电路，开关闭合时，两个电流表的示数如图乙所示，求：
（1）通过L2的电流。
（2）通过L1的电流。
2、如图所示的电路中，电源电压为9V且保持不变，求：
（1）若甲、乙均为电压表，当只闭合开关S1时，电流表A的示数为0.1A。则流过灯L3的电流为多少？
（2）若甲为电压表，乙为电流表，当只闭合开关S1时，电流表乙的示数为0.3A；再闭合S2后，电流表乙的示数为0.5A。则流过L2的电流为多少？
（3）在（2）问中1min内通过L1的电荷量是多少？
3、在图所示的电路中，电流表A1的示数为0.4A，电流表A2的示数为0.6A。请你解答：
(1)通过L1的电流；
(2)通过L2的电流。
4、在1分钟内通过某灯泡的电荷量为18库，求通过该灯的电流I。
5、如图所示的电路中，当断开，接a时，电流表的示数是。
（1）求此时通过灯、的电流分别是多少？
（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？
（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
2、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
3、C
【解析】
【详解】
A．滑滑梯时感到臀部发热，该过程中克服摩擦做功，使臀部的温度升高、内能增大，是通过做功改变内能的，故A错误；
B．铁丝很难拉长，说明分子间存在引力，故B错误；
C．将两个自由悬挂带正电的小球靠近，发现它们彼此被推开，说明同种电荷相互排斥，故C正确；
D．若两个小灯泡串联，且小灯泡的规格相同，由U=IR可知，两灯泡两端的电压可能相等；若两个小灯泡并联，则小灯泡两端的电压相等。所以若小灯泡两端的电压相同，两个小灯泡可能串联，也可能并联，故D错误。
故选C。
4、D
【解析】
【详解】
A．由电路图可知，滑动变阻器R、电阻R′串联，电流表测电路中的电流。
油箱加油过满时，电路为R′的简单电路，可以起到保护电路的作用，电流表不会被烧坏，故A错误；
B．则燃油全部耗尽时，电路中的电流最小，电流表不可能被烧坏，故B错误。
C．当油面下降时，浮子下移，在杠杆作用下，滑片上移，R连入电路的电阻增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，电流表的示数变小，故C错误；
D．向油箱里加油时，浮子上移，在杠杆作用下，滑片下移，R连入电路的电阻减小，由I＝可知，电流表示数变大，故D正确；
故选D。
5、C
【解析】
【详解】
ABD．玻璃杯、橡胶手套和陶瓷碗都不容易导电，属于绝缘体，故ABD不符合题意；
C．铅笔芯容易导电，是导体，故C符合题意。
故选C。
6、D
【解析】
【详解】
A．玻璃棒不容易导电，玻璃棒属于绝缘体，金属球容易导电，属于导体，故A错误；
B．用丝绸摩擦过的玻璃棒因缺少电子而带正电，验电器不带电，当玻璃棒与金属球接触时，一部分电子会从验电器移动到玻璃棒，电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒到验电器，故B错误；
C．玻璃棒带正电，当其与验电器接触时，验电器也带正电，故C错误；
D．据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确。
故选D。
7、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
8、C
【解析】
【详解】
AB．图中干电池的正极接到金属触头上，但金属螺纹没有与负极相连，没有构成通路，故AB错误；
C．金属触头接在了正极上，金属螺纹连在了负极上，构成通路，故C正确；
D．图中两根导线都连在了金属触头上，会造成电源短路，故D错误；
故选C。
9、B
【解析】
【详解】
家用电冰箱正常工作时，通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
10、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
二、填空题
1、并 L2 0.28
【详解】
[1]由图甲可知，闭合开关后，电流的路径有两条，电流分别经过两个灯泡，则L1和L2并联。
[2]电流表与灯L2串联在同一支路中，因此测量的是灯L2的电流。
[3]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，故其示数为0.28A。
2、L1 1.2A
【详解】
[1]从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
[2]由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
3、S1、S3 S2 S1、S2
【详解】
[1]要使两灯泡并联，电流从电源正极开始分支，一路经过S2、L2，另一支经过L1，然后两支路汇合共同经过S3回到电源负极，因此应闭合开关S1、S3。
[2]要使两灯泡串联，电流从电源正极依次经过L1、L2、S2回到电源负极，因此应闭合开关S2。
[3]电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S1、S2。
4、L1 L1、L2
【详解】
[1][2]由图得，两灯泡并联，开关S1控制整个电路，开关S2控制L2，所以当开关S1闭合、S2断开时，电路中灯L1发光；当开关 S1、S2都闭合时，电路中灯L1、L2发光。
5、并 直线传播
【详解】
[1]马路两旁的路灯，晚上同时亮，早上同时灭，但是如果一盏灯坏掉，不会影响其他路灯，所以各灯是并联的。
[2]人从路灯下走过时，人的身体挡住了路灯发出的光，形成了影子，故人影是光的直线传播形成的。
三、计算题
1、（1）0.3A；（2）1.2A。
【详解】
解：（1）由图可知，两灯泡并联，电流表一个测干路上的电流，一个测L2支路上的电流，根据并联电路干路电流等于各支路电流之和可知，测干路处电流时，电流表选用大量程读数为1.5A，即干路电流I=1.5A；测支路L2电流时，电流表选用小量程读数为0.3A，即通过L2的电流I2=0.3A。
（2）根据并联电路中电流的规律可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
答：（1）通过L2的电流是0.3A；
（2）通过L1的电流是1.2A。
2、（1）0.1A；（2）0.2A；（3）18C
【详解】
解：（1）由电路图知，当甲、乙都是电压表，只闭合开关S1时，灯L1与L3串联在电路中，电流表测电路中的电流，那么通过L3的电流为0.1A。
（2）若甲为电流表，乙为电压表，由电路图知，只闭合开关S1时，L3被短路，电路中只有L1工作，通过L1的电流为0.3A。再闭合开关S2，L3仍是短路状态，L1、L2并联在电路中，此时两个电流表都测干路的电流，则通过L2的电流
I2=I-I1=0.5A-0.3A=0.2A
（3）1min内通过L1的电荷量
Q=I1t=0.3A×60s=18C
答：（1）流过L3的电流为0.1A；
（2）流过L2的电流为0.2A；
（3）在（2）问中1min内通过L1的电荷量是18C。
3、 (1)0.4A；(2)0.2A
【详解】
(1)如图所示的电路中，两灯并联，电流表A1测量L1，示数为0.4A，通过L1的电流为0.4A。
(2)电流表A2测量干路，示数为0.6A，通过L2的电流为
答：(1)通过L1的电流为0.4A；(2)通过L2的电流为0.2A。
4、0.3A
【详解】
解：通过该灯的电流
I==0.3A
答：通过该灯的电流是0.3A。
5、（1）0，；（2）0.2A，0.2A；（3）
【详解】
解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流
根据并联电路的电流规律
可得通过灯的电流
答：（1）此时灯的电流为0，的电流为；
（2）通过灯、的电流分别是0.2A，0.2A；
（3）此时通过灯中的电流是。
