2022 人教版 九年级物理 第十八章 第1节电能电功 习题课件(共16张PPT)

(共16张PPT)
第十八章 电功率
第1节　电能　电功
探核心·思维养成

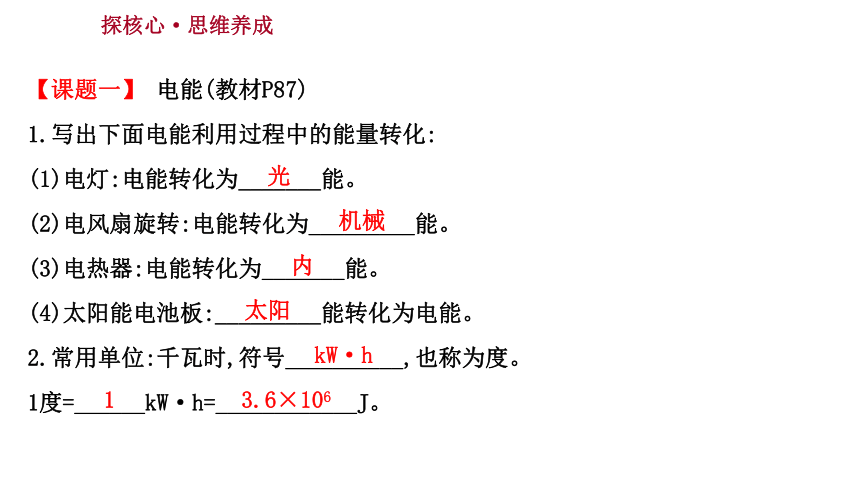

【课题一】 电能(教材P87)
1.写出下面电能利用过程中的能量转化:
(1)电灯:电能转化为_______能。
(2)电风扇旋转:电能转化为_________能。
(3)电热器:电能转化为_______能。
(4)太阳能电池板:_________能转化为电能。
2.常用单位:千瓦时,符号__________,也称为度。
1度=______kW·h=____________J。
光
机械
内
太阳
kW·h
1
3.6×106

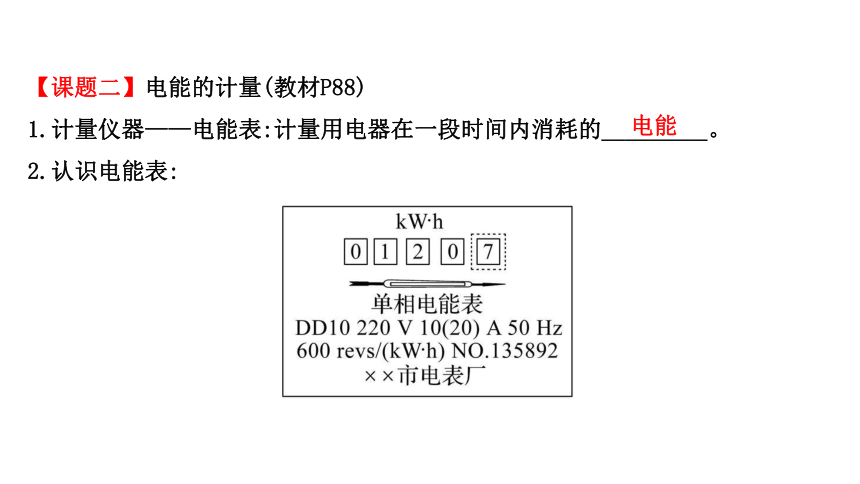

【课题二】电能的计量(教材P88)
1.计量仪器——电能表:计量用电器在一段时间内消耗的_________。
2.认识电能表:
电能

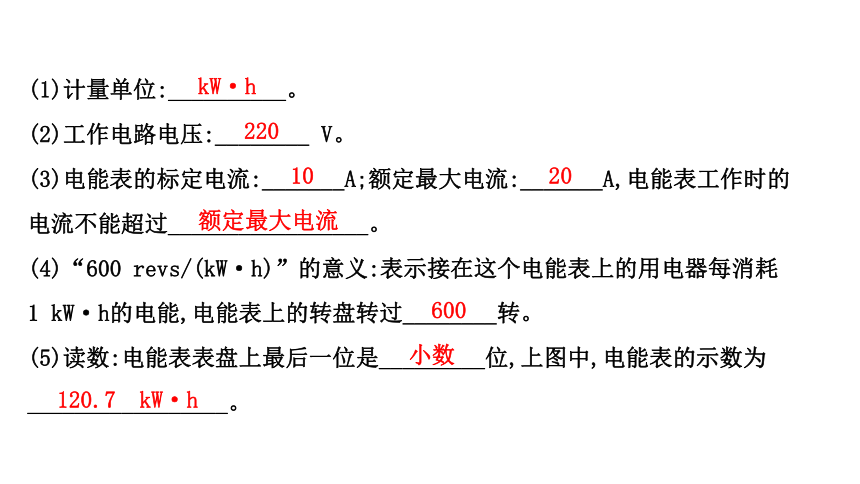

(1)计量单位:__________。
(2)工作电路电压:________ V。
(3)电能表的标定电流:_______A;额定最大电流:_______A,电能表工作时的
电流不能超过_________________。
(4)“600 revs/(kW·h)”的意义:表示接在这个电能表上的用电器每消耗
1 kW·h的电能,电能表上的转盘转过________转。
(5)读数:电能表表盘上最后一位是_________位,上图中,电能表的示数为
_________________。
kW·h
220
10
20
额定最大电流
600
小数
120.7 kW·h
3.计算消耗电能:一段时间内起始和结束时电能表上计数器的示数之_______。
差

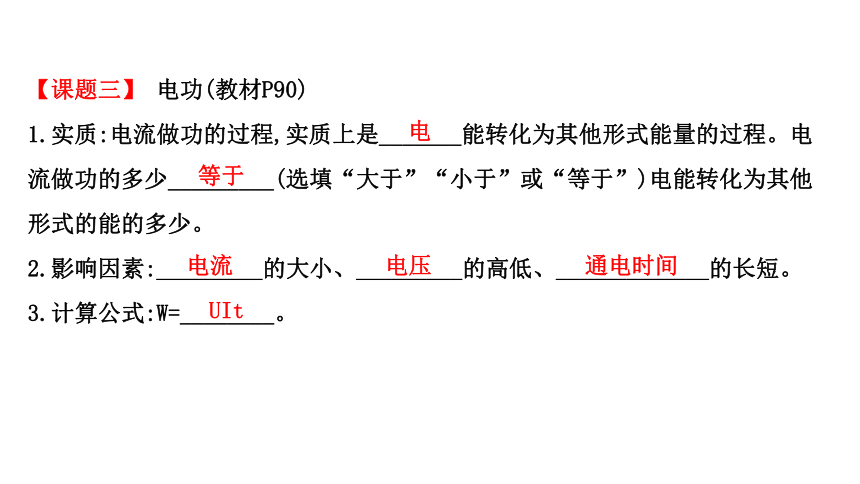

【课题三】 电功(教材P90)
1.实质:电流做功的过程,实质上是_______能转化为其他形式能量的过程。电
流做功的多少_________(选填“大于”“小于”或“等于”)电能转化为其他
形式的能的多少。
2.影响因素:_________的大小、_________的高低、_____________的长短。
3.计算公式:W=________。
电
等于
电流
电压
通电时间
UIt

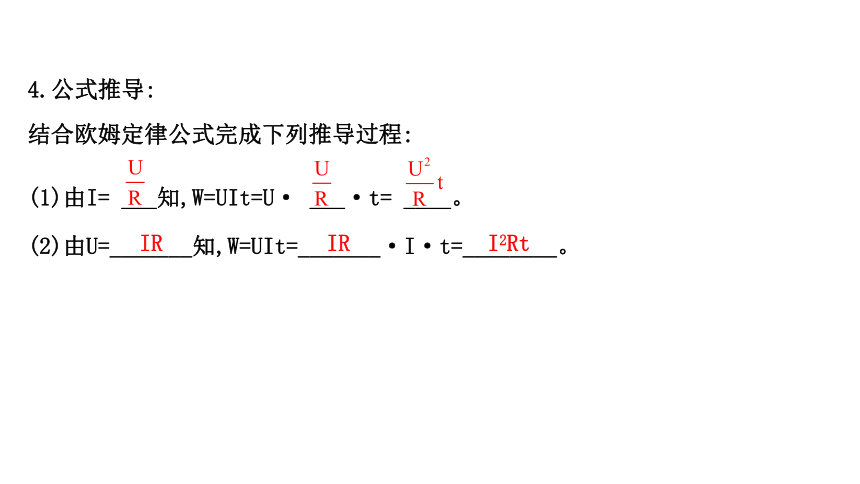

4.公式推导:
结合欧姆定律公式完成下列推导过程:
(1)由I= ___知,W=UIt=U· ___·t= ____。
(2)由U=_______知,W=UIt=_______·I·t=________。
IR
IR
I2Rt
析典题·领悟技法
【知识点一】 利用电能表计算电能
【典题1】(2020·烟台中考)如图所示是某家用电子式电能表的表盘,该电能
表的标定电流是_______A,表盘上显示已用电_____________kW·h。若将某用
电器单独接在该电能表上正常工作3 min,电能表指示灯闪烁了32次,该用电器
在上述时间内消耗的电能为_________kW·h。
10
5 546.7
0.02
【变式】(2020·齐齐哈尔中考)小刚同学进行科学实践活动,利用电能表测量
家中空调消耗的电能,电能表的表盘如图所示。他只让空调工作,观察到
5 min内电能表的表盘转过300转,则空调消耗的电能是________kW·h。
0.1
【知识点二】 电功的计算
【典题2】(2020·重庆中考)如图所示,电源电压不变,定值电阻R1阻值为10 Ω,
定值电阻R2阻值为20 Ω。当开关S闭合后,电流表示数为0.2 A。求:
(1)R1两端的电压;
(2)在10 s内,电流通过R2做的电功。
解:(1)R1两端的电压:U1=IR1=0.2 A×10 Ω=2 V。
(2)在10 s内,电流通过R2做的电功:
W=I2R2t=(0.2 A)2×20 Ω×10 s=8 J。
【变式1】(2021·郑州质检)将定值电阻R1=6 Ω、R2=10 Ω连在如图所示的电
路中,电源电压恒定不变,只闭合开关S时,电流表的示数为0.3 A。则开关S、S1
都闭合时,电流表示数为________A,10 s内整个电路消耗的电能为_______J。
0.8
24
【变式2】某手机大容量锂电池,容量为4 000 mA·h,电池上标明电压为3.7 V,请问该电池充满电后,大约储存了多少电能
