第二课时　电路图　电路的三种状态
探核心·思维养成

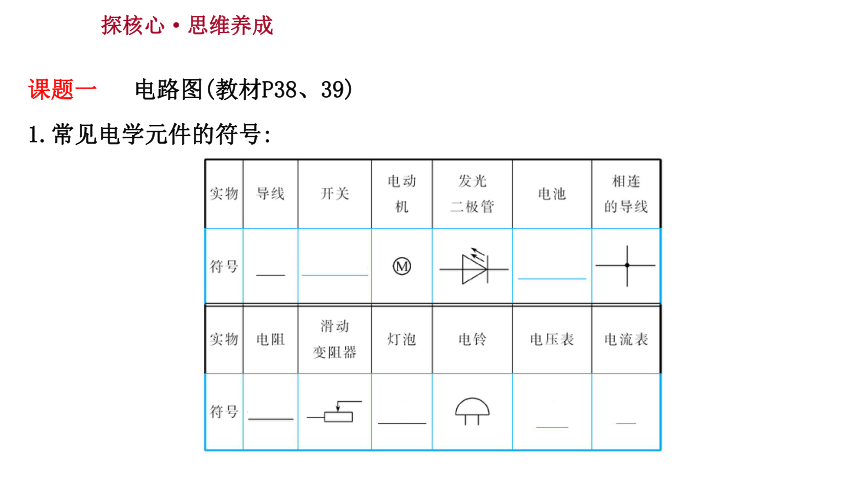

课题一 电路图(教材P38、39)
1.常见电学元件的符号:
2.电路图:用_________表示电路连接的图。
3.画出如图所示电路的电路图。
符号
答:

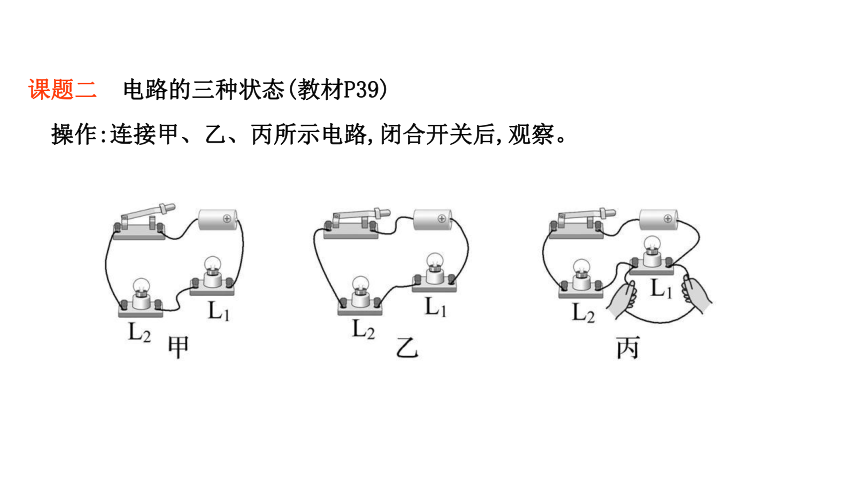

课题二 电路的三种状态(教材P39)
　操作:连接甲、乙、丙所示电路,闭合开关后,观察。
图甲:开关断开,小灯泡L1、L2_________发光;
图乙:开关闭合,小灯泡L1、L2_______发光;
图丙:开关闭合,把一根导线接在一个小灯泡L1的两端,小灯泡L1_________发光,
小灯泡L2_______发光。(均选填“能”或“不能”)
不能
能
不能
能

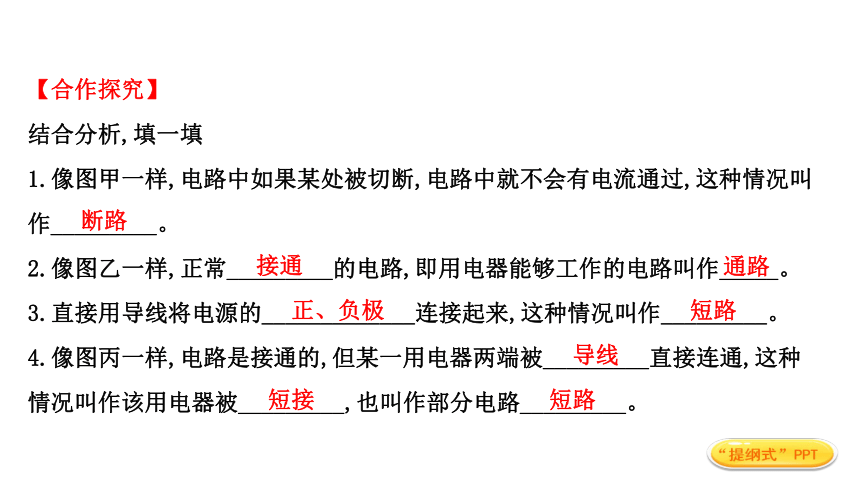

【合作探究】
结合分析,填一填
1.像图甲一样,电路中如果某处被切断,电路中就不会有电流通过,这种情况叫
作_________。
2.像图乙一样,正常_________的电路,即用电器能够工作的电路叫作_____。
3.直接用导线将电源的_____________连接起来,这种情况叫作_________。
4.像图丙一样,电路是接通的,但某一用电器两端被_________直接连通,这种
情况叫作该用电器被_________,也叫作部分电路_________。
断路
接通
通路
正、负极
短路
导线
短接
短路
电路
分
类
属
于
状态
用电器短路
要求
表示
电源短路
实物图
电路图
断路
短路
通路
画
元件符号
连
接
依
据
不允许
析典题·领悟技法
知识点一 电路图
【典题1】(2021·菏泽质检)请根据如图所示的实物图,画出对应的电路图。
答:
【技法点拨】
画电路图的原则
(1)要用统一符号表示。
(2)连线时要画得横平竖直。
(3)元件不能画在拐角处。
(4)线路要画得简洁、整齐、美观、布局合理,整体呈长方形。
【变式】如图,根据电路图甲,把图乙的实物图连接正确。
答:
知识点二 电路的三种状态
【典题2】(2021·东营期中)如图所示的三个电路,下列对三个电路通路、断
路、短路判断正确的是 ( )
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路
B
【变式】(2021·大连期中)小明正确连接如图所示的电路,闭合开关S,发现灯
L1不发光,灯L2发光。由此判定电路可能是( )
A.灯L1短路　　　　
B.灯L2 短路
C.灯L1断路
D.灯L2 断路
A
