第十九章 生活用电
第1节　家 庭 电 路
探核心·思维养成
课题一 家庭电路的组成(教材P105、106)
1.如图为家庭电路示意图,指出各部分的名称及作用。

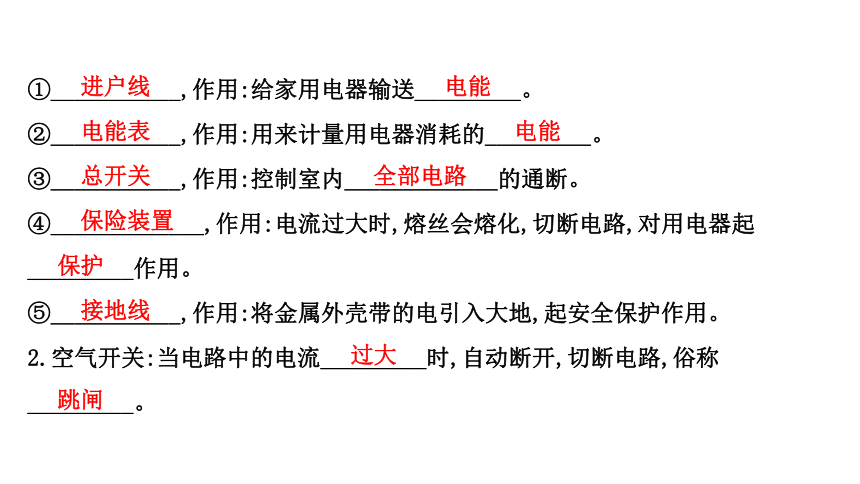

①___________,作用:给家用电器输送_________。
②___________,作用:用来计量用电器消耗的_________。
③___________,作用:控制室内_____________的通断。
④_____________,作用:电流过大时,熔丝会熔化,切断电路,对用电器起
_________作用。
⑤___________,作用:将金属外壳带的电引入大地,起安全保护作用。
2.空气开关:当电路中的电流_________时,自动断开,切断电路,俗称
_________。
进户线
电能
电能表
电能
总开关
全部电路
保险装置
保护
接地线
过大
跳闸
【探究点拨】
家庭电路按照进户线→电能表→总开关→保险装置→用电器依次安装,连接顺序不能颠倒。
课题二 火线和零线(教材P106、107)

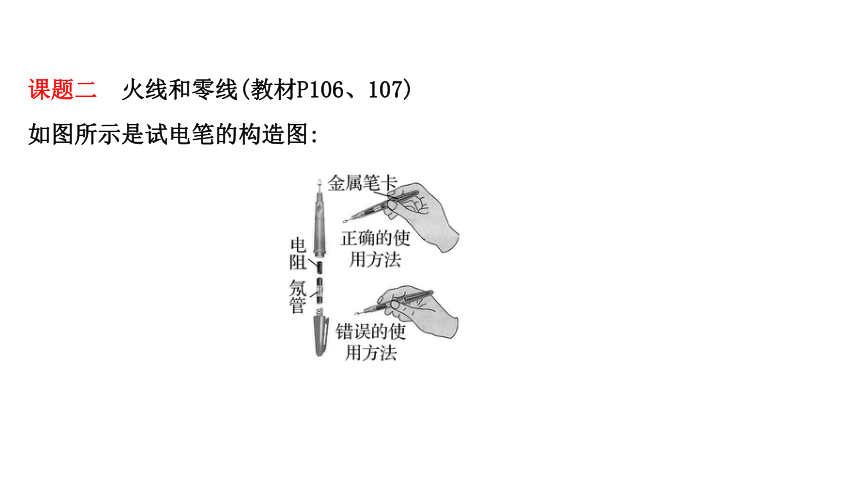

如图所示是试电笔的构造图:

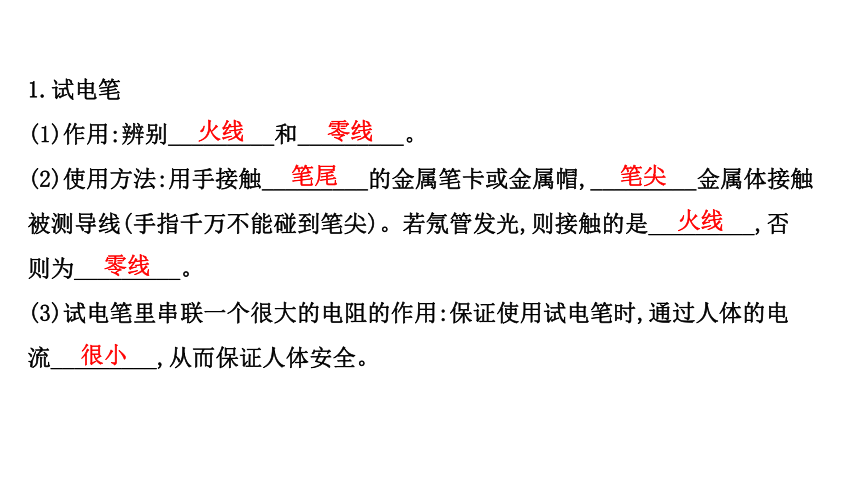

1.试电笔
(1)作用:辨别_________和_________。
(2)使用方法:用手接触_________的金属笔卡或金属帽,_________金属体接触
被测导线(手指千万不能碰到笔尖)。若氖管发光,则接触的是_________,否
则为_________。
(3)试电笔里串联一个很大的电阻的作用:保证使用试电笔时,通过人体的电
流_________,从而保证人体安全。
火线
零线
笔尾
笔尖
火线
零线
很小

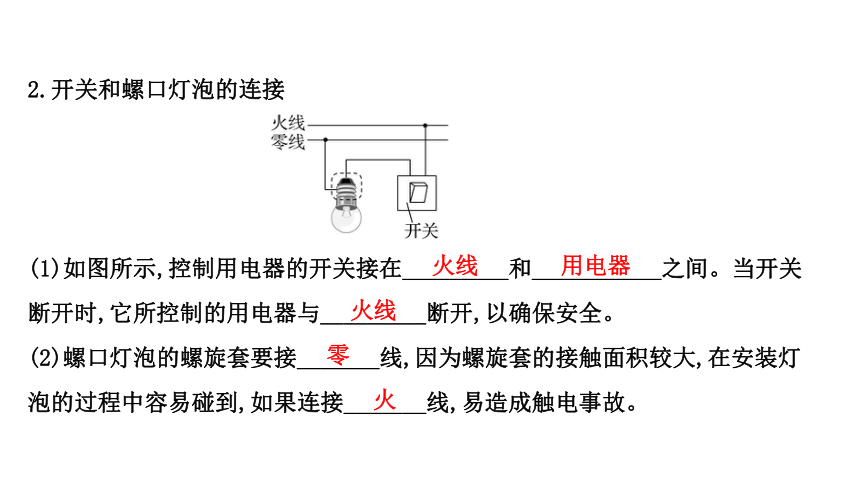

2.开关和螺口灯泡的连接
(1)如图所示,控制用电器的开关接在_________和___________之间。当开关
断开时,它所控制的用电器与_________断开,以确保安全。
(2)螺口灯泡的螺旋套要接_______线,因为螺旋套的接触面积较大,在安装灯
泡的过程中容易碰到,如果连接_______线,易造成触电事故。
火线
用电器
火线
零
火

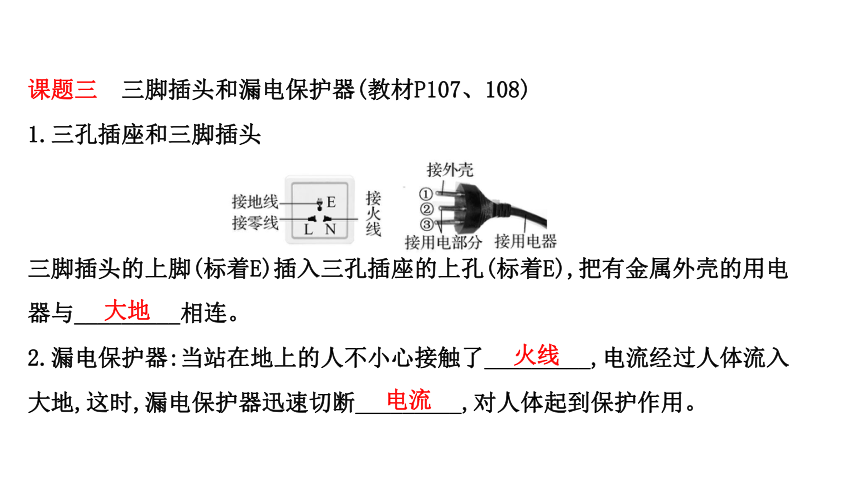

课题三 三脚插头和漏电保护器(教材P107、108)
1.三孔插座和三脚插头
三脚插头的上脚(标着E)插入三孔插座的上孔(标着E),把有金属外壳的用电
器与_________相连。
2.漏电保护器:当站在地上的人不小心接触了_________,电流经过人体流入
大地,这时,漏电保护器迅速切断_________,对人体起到保护作用。
大地
火线
电流

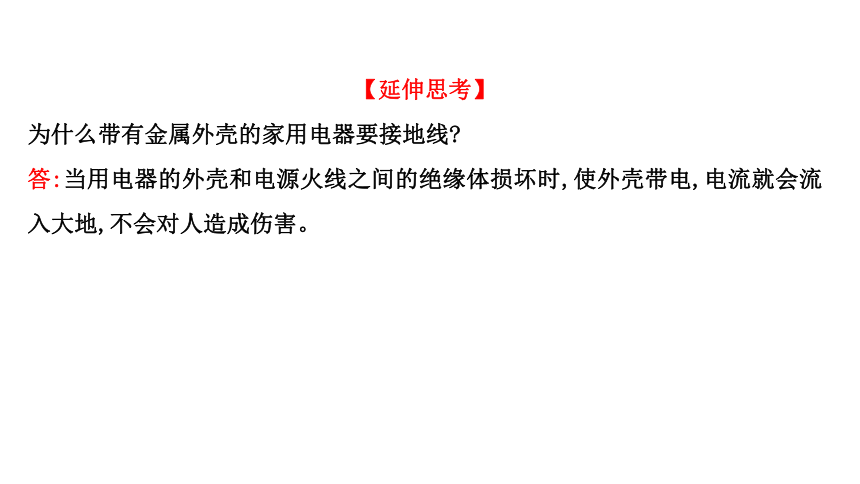

【延伸思考】
为什么带有金属外壳的家用电器要接地线
答:当用电器的外壳和电源火线之间的绝缘体损坏时,使外壳带电,电流就会流入大地,不会对人造成伤害。
【深度理解】
三脚插头中接用电器金属外壳的插脚长的原因:中间的插脚长一些,能在插插头时使家用电器的金属外壳先接地线,拔插头时能使金属外壳后离开地线,这样即使家用电器因绝缘不好而漏电时,人也不会触电。
家庭电路
零线
火线
支路开关
插座
用电器
保险装置
总开关
电能表
插头
漏电保护器
试电笔
进户线
区分
接 线原 则
组成
使用方法
三线
两线
各
部
分
作
用
连接
析典题·领悟技法
知识点一 家庭电路的组成
【典题1】(2021·合肥质检)如图是一种住宅户内的配电系统,关于该系统,
下列说法中正确的是 ( )
A
A.1处安装电能表,2、3、4处安装空气开关,5处安装漏电保护器
B.1处安装电能表,2处安装漏电保护器,3、4、5处安装空气开关
C.1处安装漏电保护器,2处安装电能表,3、4、5处安装空气开关
D.1处安装电能表,2、4、5处安装空气开关,3处安装漏电保护器
【易错警示】
(1)空气开关可做家庭电路的总开关,既能起到开关的作用,控制总电路的断开与闭合,又能起到保险丝的作用。
(2)空气开关亦可作为支路的开关,起到控制支路的断开与闭合及保护该支路安全的作用。
【变式】下列关于家庭电路的组成顺序正确的是 ( )
A.进户输电线、电能表、总开关、保险装置、用电器
B.进户输电线、总开关、保险装置、电能表、用电器
C.进户输电线、总开关、保险装置、用电器、电能表
D.进户输电线、用电器、电能表、总开关、保险装置
A
知识点二 家庭电路的连接
【典题2】(2020·西藏中考)请用笔画线表示导线,将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。
答:
【技法点拨】
(1)灯泡接法:灯泡的尾部接开关,螺丝口接零线。
(2)开关接法:在灯和火线之间,零线直接与灯泡的螺旋套相连。
(3)插座接法:安装三孔插座的原则:左孔接零线,中孔接地线,右孔接在火线上,即“左零右火上接地”;安装两孔插座,按照“左零右火”接线。
(4)保险丝(熔断器)接法:要串联在火线上,保证在电流过大时及时切断火线。
【变式】(2020·金昌中考)一个房间要安装两盏“220 V　40 W”的电灯和一个插座,要求开关S只控制两盏灯且每盏灯都能正常发光,请按以上要求将图中元件用笔画线代替导线连接起来。
答:
知识点三 家庭电路故障分析
【典题3】(2020·湖州中考)小明家里的一盏电灯不能发光了,换上新的电灯,
还是不能发光。于是小明拿来试电笔,闭合开关后,分别在如图a、b、c、d四
个位置进行测量,试电笔均能发光。则电路故障是 ( )
A.a点与火线之间断路　　 B.a点与b点之间断路
C.c点与d点之间断路 D.d点与零线之间断路
D
【易错警示】三种常见断路故障的判断
(1)进户火线断路:用试电笔检验时,各个部分氖管都不发光。
(2)进户零线断路:用试电笔接触闭合开关线路的火线和零线,氖管都发光。
(3)灯泡断路:用试电笔接触闭合开关的灯泡座上的两个接线柱,一亮一不亮。
【变式】(2021·扬州月考)如图所示,当开关S闭合时,灯L正常发光。把一开
关断开的台灯插头插在图中的插座里,发现台灯不亮,灯L也熄灭。用试电笔分
别接触插座两孔及A、B两点时,氖管都不发光。造成这种现象的原因可能是
( )
A.台灯插头短路　　　 B.台灯灯头短路
C.台灯开关短路 D.进户线零线断路
A
