期末复习课
第十六章　电压　电阻
破考点·挑战中考

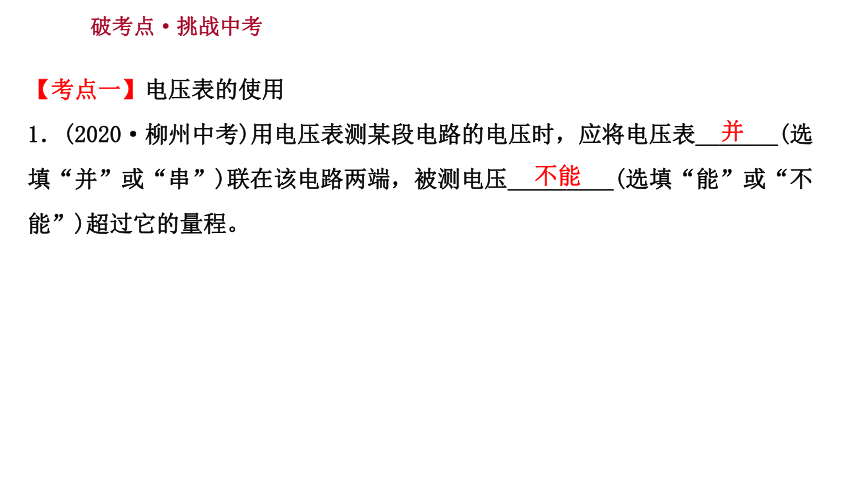

【考点一】电压表的使用
1．(2020·柳州中考)用电压表测某段电路的电压时，应将电压表_______(选
填“并”或“串”)联在该电路两端，被测电压_________(选填“能”或“不
能”)超过它的量程。
并
不能

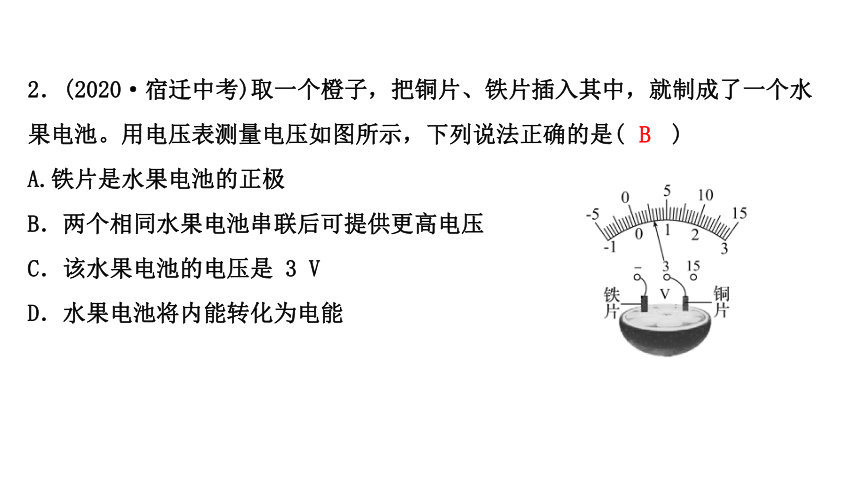

2．(2020·宿迁中考)取一个橙子，把铜片、铁片插入其中，就制成了一个水
果电池。用电压表测量电压如图所示，下列说法正确的是( )
A.铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3 V
D．水果电池将内能转化为电能
B

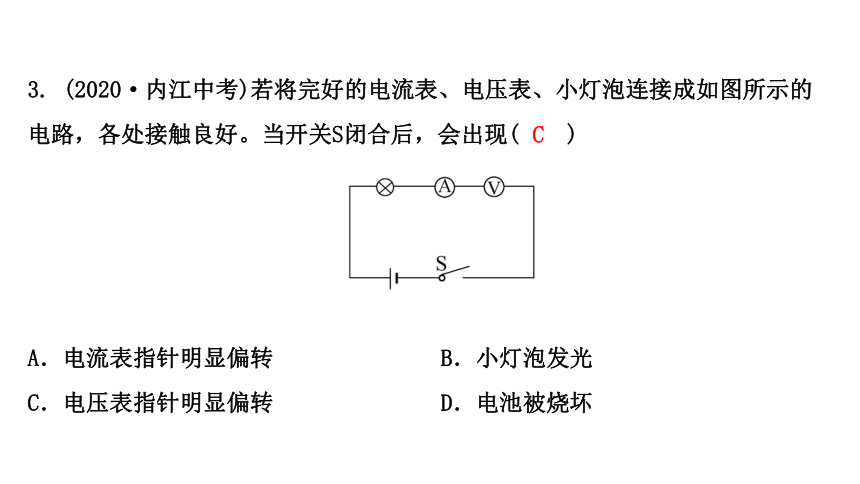

3. (2020·内江中考)若将完好的电流表、电压表、小灯泡连接成如图所示的
电路，各处接触良好。当开关S闭合后，会出现( )
A．电流表指针明显偏转　　　　　 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
C
【考点二】串、并联电路的电压规律

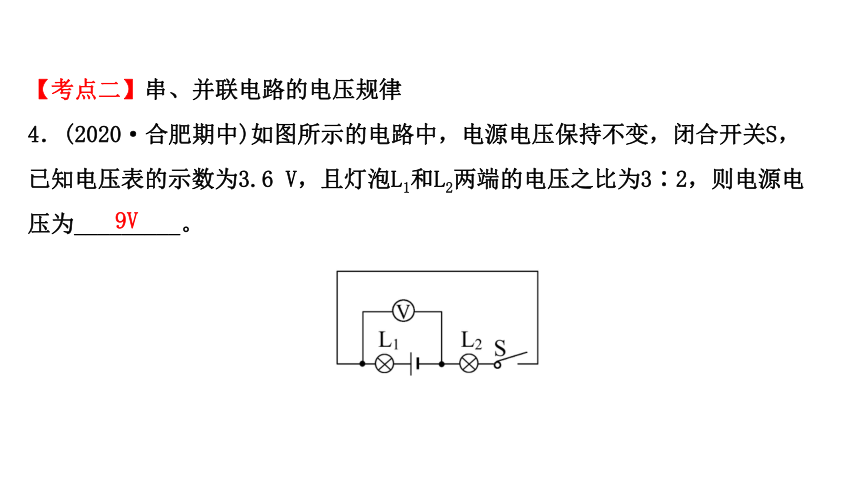

4．(2020·合肥期中)如图所示的电路中，电源电压保持不变，闭合开关S，
已知电压表的示数为3.6 V，且灯泡L1和L2两端的电压之比为3∶2，则电源电
压为_________。
9V

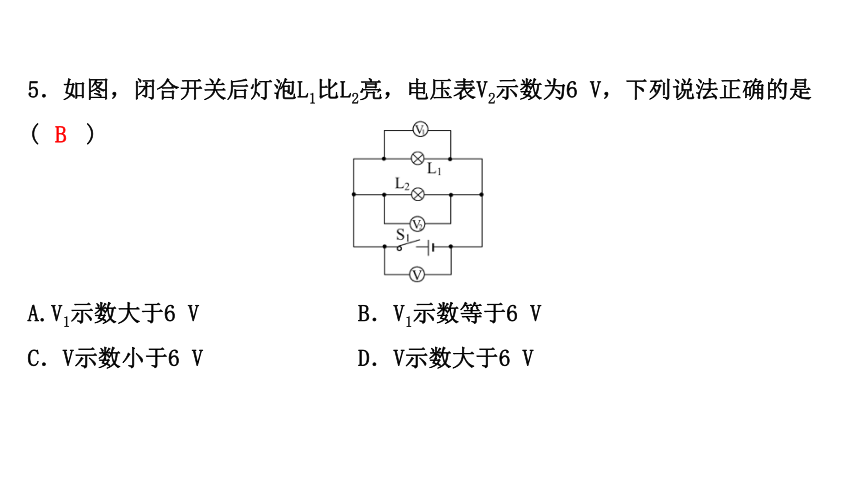

5．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是
( )
A.V1示数大于6 V　　　　　 B．V1示数等于6 V
C．V示数小于6 V D．V示数大于6 V
B

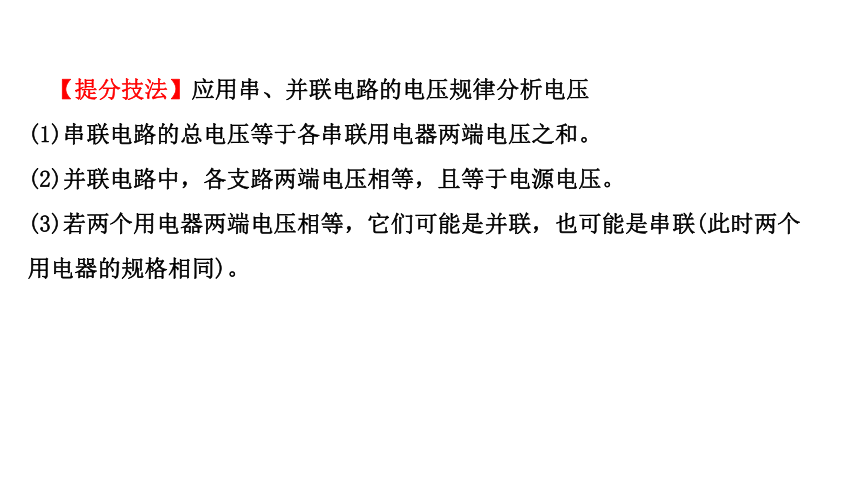

　【提分技法】应用串、并联电路的电压规律分析电压
(1)串联电路的总电压等于各串联用电器两端电压之和。
(2)并联电路中，各支路两端电压相等，且等于电源电压。
(3)若两个用电器两端电压相等，它们可能是并联，也可能是串联(此时两个用电器的规格相同)。
【考点三】电阻与滑动变阻器
6．(2021·郑州期中)如表是甲、乙两种电阻线的参数，下列分析正确的是
( )
导体 长度/m 横截面积/mm2 材料
甲 1.0 0.2 镍铬合金
乙 1.0 0.4 镍铬合金
D
A.把乙电阻线剪去一半，剩下一半的电阻与甲的电阻相等
B．把甲电阻线均匀拉长到2.0 m，其与乙电阻线的电阻相等
C．将甲电阻线对折后，其与乙电阻线的电阻相等
D．将甲、乙电阻线串联在电路中，通过它们的电流相等
7．(2021·漳州期中)如图所示，给灯泡串联一段从白炽灯上取下的钨丝，闭
合开关S，用酒精灯将钨丝加热，观察到灯泡变暗，这说明影响导体电阻大小
的因素是( )
A．材料　　　　　　　　　 B．长度
C．横截面积 D．温度
D
8．(2021·东营期中)如图所示的滑动变阻器的四种接法中，当滑片P向右移
动时使电路中的电阻变小的接法是( )
A．①②　　B．③④　　C．②③　　D．①④
D
9．(2021·义马期中)滑动变阻器共有四个接线柱，若正确连接对电路有调节
作用。如图所示的滑动变阻器的连接方法中，对电阻没有调节作用但有电阻
的是( )
A．接A和B B．接B和C
C．接C和D D．接D和A
C
　【提分技法】电阻及其影响因素
(1)电阻是导体对电流的阻碍作用，是导体本身的一种性质，跟导体两端的电压和通过的电流无关。
(2)影响电阻的因素有导体的材料、长度、横截面积等，在探究这些因素时，要注意利用控制变量法。
【考点四】利用电压表判断电路故障
10. (2020·烟台中考)如图所示，当开关S闭合时，小灯泡L不亮，小明同学利
用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只
有一处故障。则电路中的故障是( )
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
B
A.开关S断路
B．小灯泡L断路
C．滑动变阻器R短路
D．滑动变阻器R断路
11．(2020·深圳中考)在物理实验操作考核中，小明把两灯串联，闭合开关
后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所
示，发现电压表示数为0，则原因可能是( )
A.L1 断路　　　　　　　　 B．L1短路
C．L2 断路 D．L2 短路
D
12. (2020·泰安中考)如图所示，闭合开关，两灯均不亮。已知电路连接正
确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表
有示数。则电路故障是( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
C
　【提分技法】电路故障判断的方法
(1)定义判断法。
①断路：电路中某处断开，电路中无电流。
②短路：a.用电器短路：用电器两端被导线直接连通，用电器不工作。b.电源短路：直接用导线将电源的两端连接起来，电路中电流很大，烧坏电源。
(2)导线判断法：用一根导线连接在电路的两点间，检查电路故障。电路中原来无电流，用导线连接在电路的两点间后，若电路中有了电流，说明导线连接的两点间有断路，若电路中仍无电流，则导线连接的两点间以外的电路有断路。
(3)电表判断法：通过电表示数的变化，判断电路故障。
①将电流表连接在电路两点间，若电流表无示数，说明电流表连接的两点以外的电路存在断路。
②将电压表连接在电路两点间。若电压表有示数，说明此两点间以外的电路是通路，此两点间可能存在断路；若电压表无示数，说明此两点间以外的电路存在断路或此两点间存在短路。
