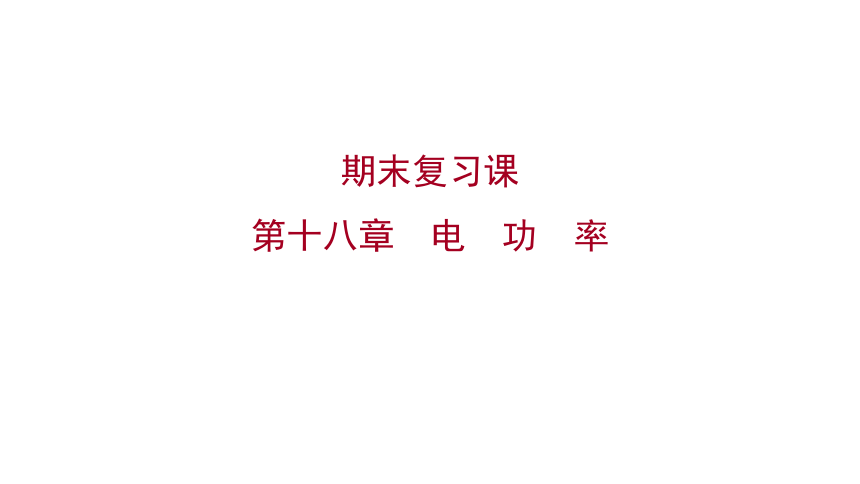

期末复习课
第十八章　电　功　率
破考点·挑战中考
【考点一】动态电路的分析和相关计算

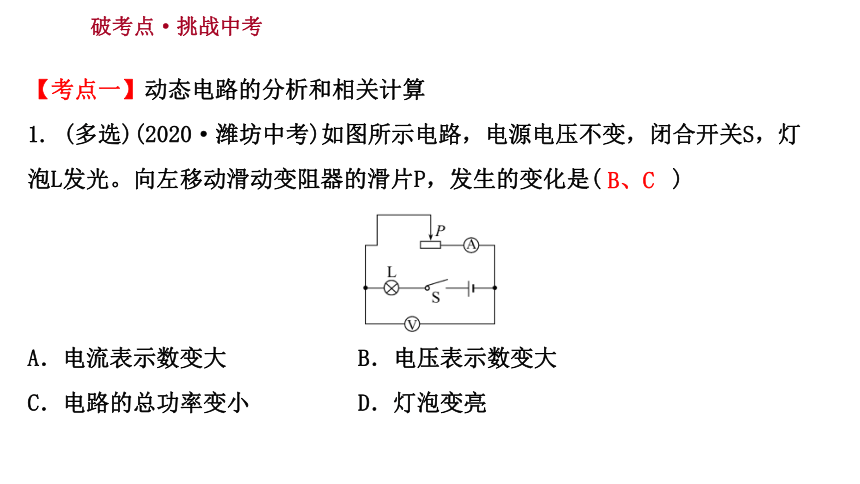

1. (多选)(2020·潍坊中考)如图所示电路，电源电压不变，闭合开关S，灯
泡L发光。向左移动滑动变阻器的滑片P，发生的变化是( )
A．电流表示数变大　　　　 B．电压表示数变大
C．电路的总功率变小 D．灯泡变亮
B、C

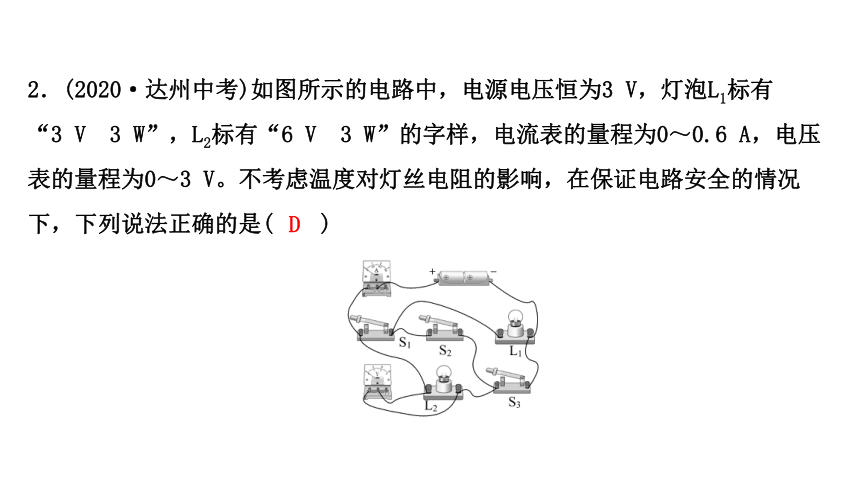

2．(2020·达州中考)如图所示的电路中，电源电压恒为3 V，灯泡L1标有
“3 V　3 W”，L2标有“6 V　3 W”的字样，电流表的量程为0～0.6 A，电压
表的量程为0～3 V。不考虑温度对灯丝电阻的影响，在保证电路安全的情况
下，下列说法正确的是( )
D

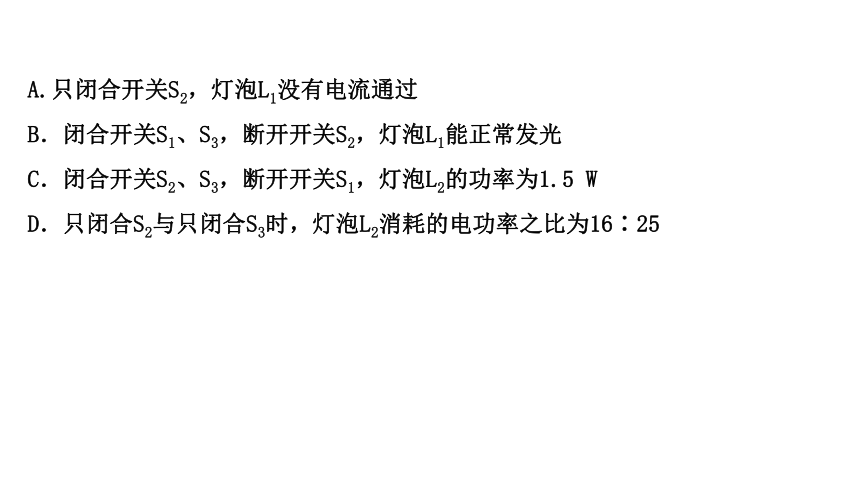

A.只闭合开关S2，灯泡L1没有电流通过
B．闭合开关S1、S3，断开开关S2，灯泡L1能正常发光
C．闭合开关S2、S3，断开开关S1，灯泡L2的功率为1.5 W
D．只闭合S2与只闭合S3时，灯泡L2消耗的电功率之比为16∶25

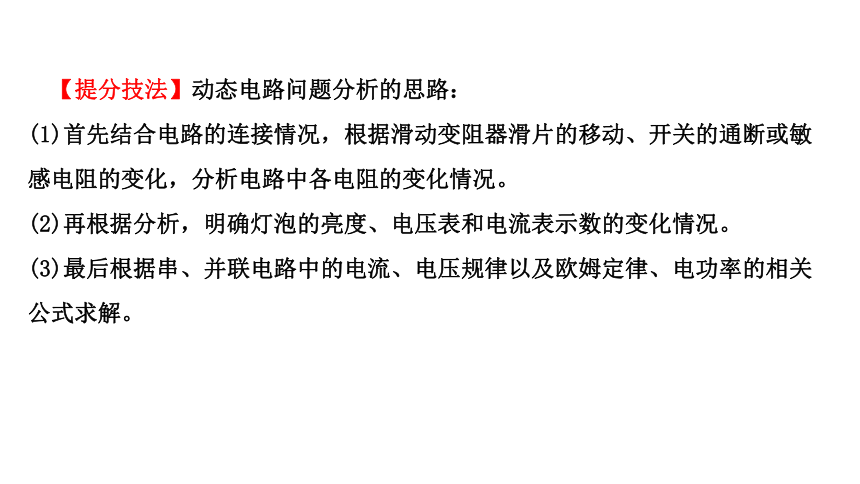

　【提分技法】动态电路问题分析的思路：
(1)首先结合电路的连接情况，根据滑动变阻器滑片的移动、开关的通断或敏感电阻的变化，分析电路中各电阻的变化情况。
(2)再根据分析，明确灯泡的亮度、电压表和电流表示数的变化情况。
(3)最后根据串、并联电路中的电流、电压规律以及欧姆定律、电功率的相关公式求解。
【考点二】电热综合计算
3. (2020·衡阳中考)如图所示电路中，电源电压为6 V，电阻R1的阻值为
2 Ω，滑动变阻器R2上标有“10 Ω　3 A”字样，小灯泡L上标有“12 V　
6 W”字样，电流表所选量程为0～3 A。

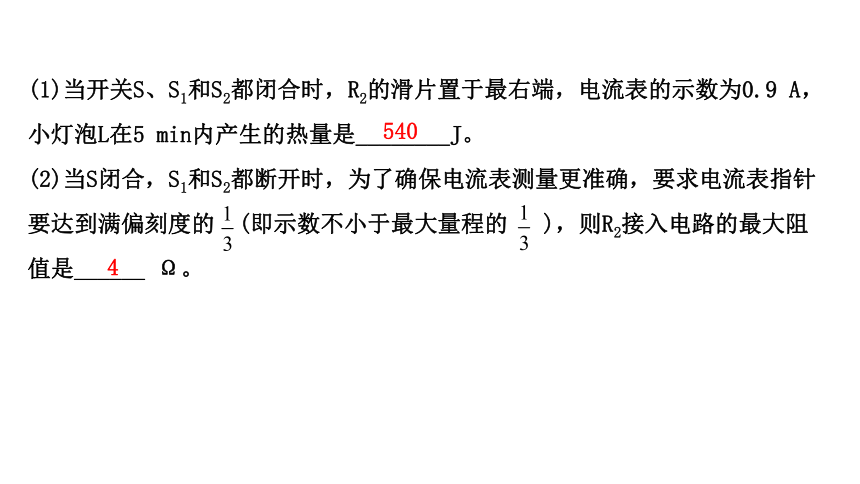

(1)当开关S、S1和S2都闭合时，R2的滑片置于最右端，电流表的示数为0.9 A，
小灯泡L在5 min内产生的热量是________J。
(2)当S闭合，S1和S2都断开时，为了确保电流表测量更准确，要求电流表指针
要达到满偏刻度的 (即示数不小于最大量程的 )，则R2接入电路的最大阻
值是______ Ω。
540
4

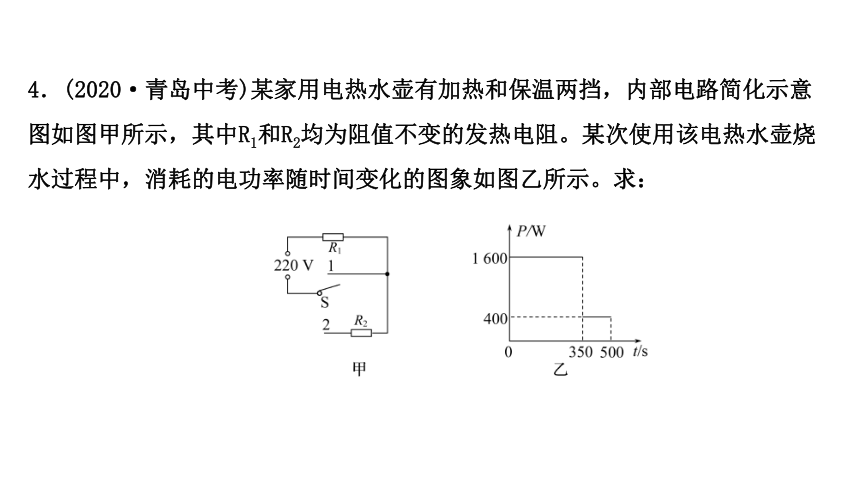

4．(2020·青岛中考)某家用电热水壶有加热和保温两挡，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻。某次使用该电热水壶烧水过程中，消耗的电功率随时间变化的图象如图乙所示。求：

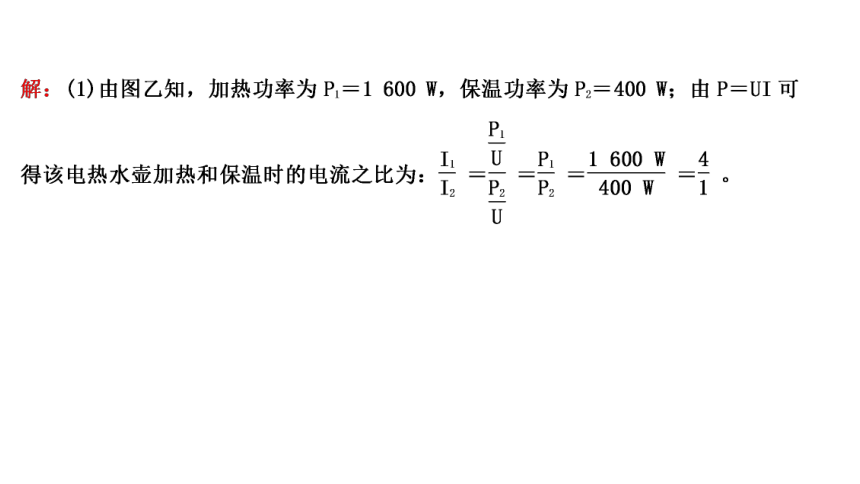

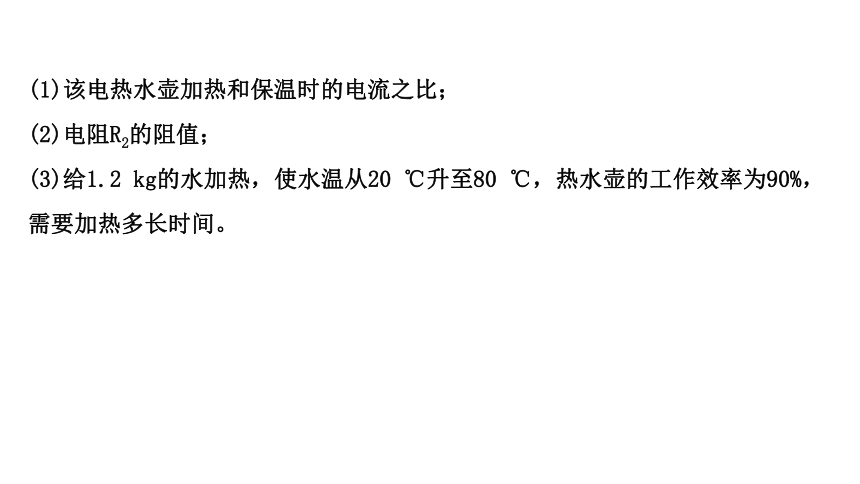

(1)该电热水壶加热和保温时的电流之比；

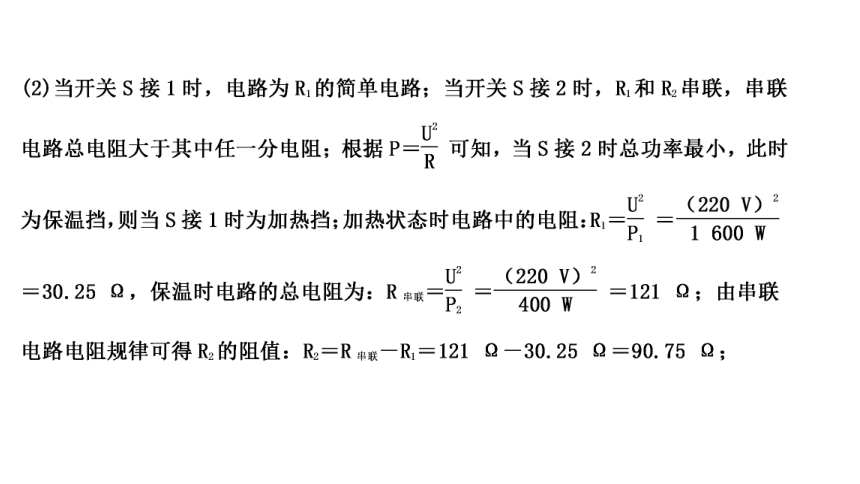

(2)电阻R2的阻值；

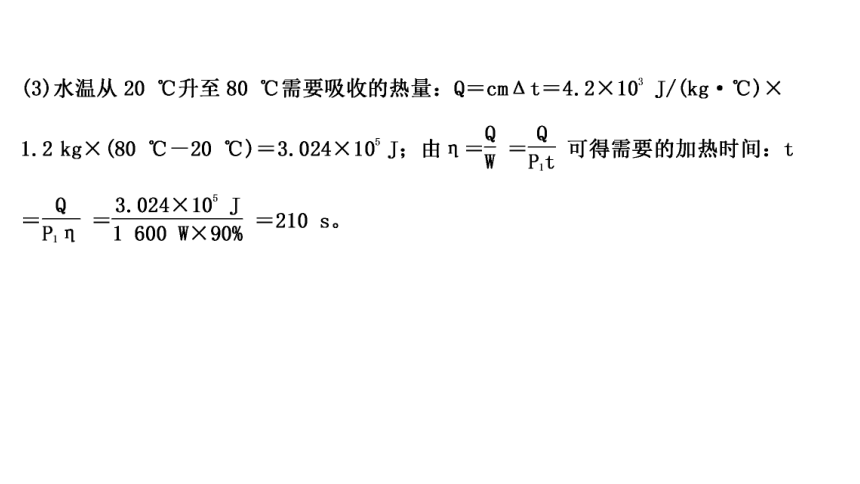

(3)给1.2 kg的水加热，使水温从20 ℃升至80 ℃，热水壶的工作效率为90%，需要加热多长时间。
5．(2020·重庆中考)小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温挡”，一段时间后锅内热油仍向外飞溅，容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对电火锅的工作电路进行了改进，可以分别实现“高温挡”“低温挡”或“保温挡”功能，改进后的电路原理如图丙所示。求：
(1)电火锅使用“高温挡”正常工作时电路中的电流；
(2)在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温挡”，该状态下电火锅正常工作时消耗的电功率；
(3)用电高峰时电路的实际电压降为198 V，向锅内装2 kg温度为25 ℃的水，用“高温挡”连续工作100 s，水温升高到35 ℃，这时电火锅的加热效率η是多少？[已知水的比热容c水＝4.2×103 J/(kg·℃)，电热丝的电阻不随温度变化，水吸收的热量跟电火锅消耗的电能的比值叫作加热效率]
(2)两挡位电热器一般是通过开关来改变挡位的，常见的电路有以下两种：
类型 短路型 单刀双掷型
电路图
分析 S闭合时，电阻R被短路，只有R0工作，此时为高温挡；断开时，两电阻串联，总电阻较大，此时为低温挡 主要工作的电阻放在干路，一条支路用导线，一条支路连接在附加电阻上，当S接附加电阻时两电阻串联，是低温挡；S接导线时，电路中只有一个电阻，为高温挡
【考点三】电功、电功率的计算
6. (2020·上海中考)在如图所示的电路中，电源电压为3 V保持不变，滑动变阻器R2标有“20 Ω　2 A”字样。只闭合开关S1，电流表示数为0.3 A。
(1)求电阻R1的阻值；
(2)求通电10秒钟，电流通过电阻R1所做的功W；
(3)再闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P最小。
7．(2020·日照中考)在如图甲所示的电路中，小灯泡L的电流随两端电压的变化关系如图乙所示。当开关S、S1闭合，S2断开时，电压表的示数为6.0 V；当开关S、S2闭合，S1断开时，电流表的示数为1.0 A；当开关S闭合，S1、S2断开时，电压表的示数为3.0 V。已知电源电压恒定不变，R1、R2为定值电阻。求：
(1)当开关S、S1闭合，S2断开时，5 min内小灯泡L消耗的电能。
(2)当开关S闭合，S1、S2断开时，电阻R2的电功率。
(3)当开关S、S1、S2都闭合时，电流表的示数。
