2022 人教版 九年级物理 期末复习课 第二十章电与磁 习题课件(共20张PPT)

(共20张PPT)
期末复习课
第二十章　电　与　磁
破考点·挑战中考
【考点一】磁体、磁场、磁感线
1．(2020·桂林中考)关于磁体、磁场和磁感线，以下说法中正确的是( )
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极
C

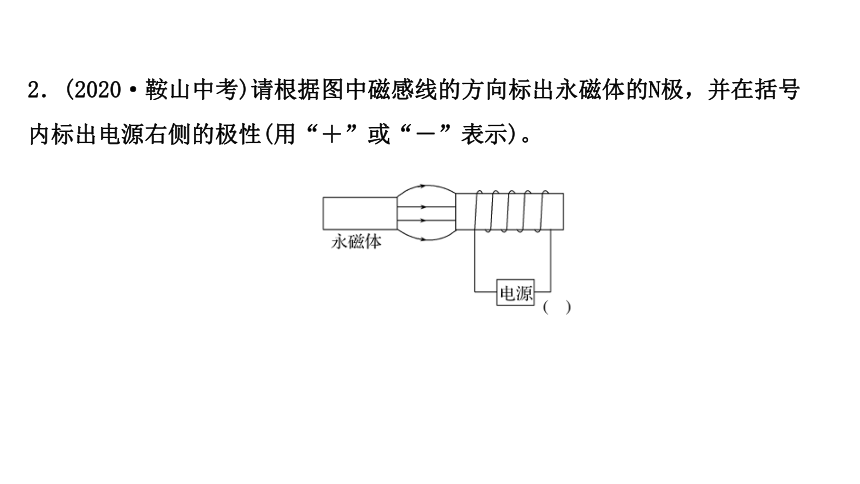

2．(2020·鞍山中考)请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性(用“＋”或“－”表示)。

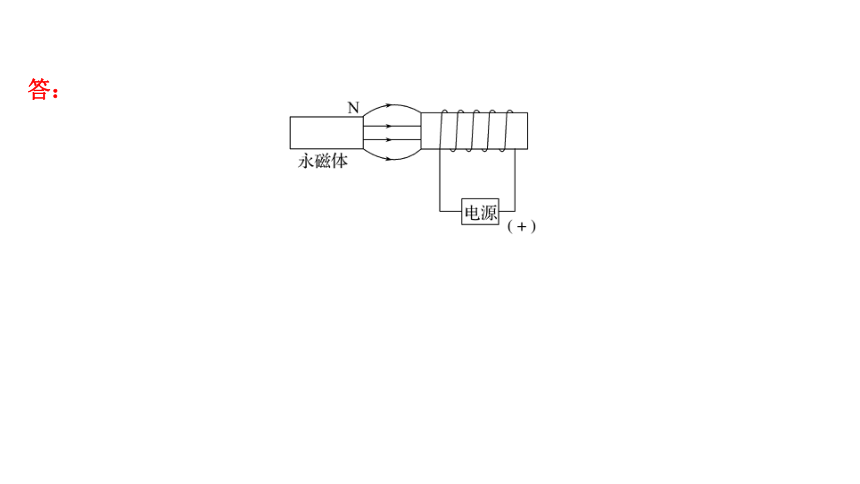

答：
【提分技法】
(1)“三向归一”判磁场：小磁针静止时N极的指向、磁感线的方向、磁场方向是一致的，只要明确其中一个方向，其他两个方向也就可以确定，磁体的N、S极也能确定。
(2)磁感线方向：磁体外部，磁感线从N极指向S极；磁体内部，磁感线从S极指向N极，故磁感线为闭合曲线。
【考点二】电动机和发电机

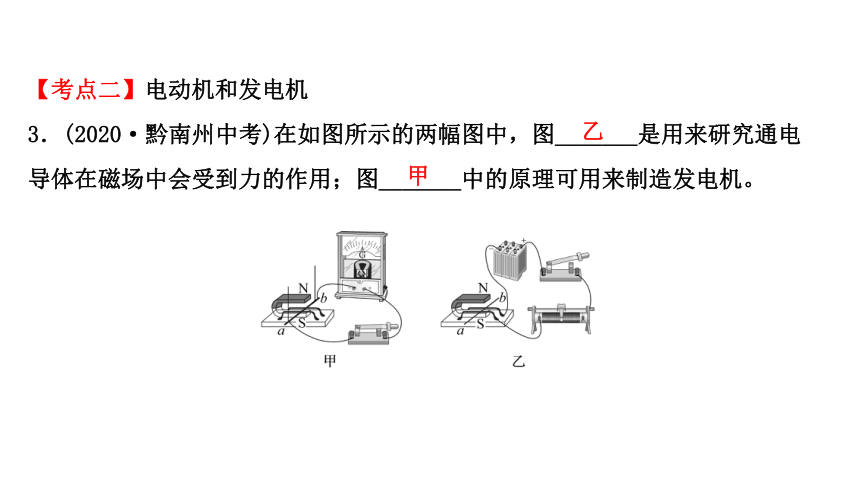

3．(2020·黔南州中考)在如图所示的两幅图中，图_______是用来研究通电
导体在磁场中会受到力的作用；图_______中的原理可用来制造发电机。
乙
甲

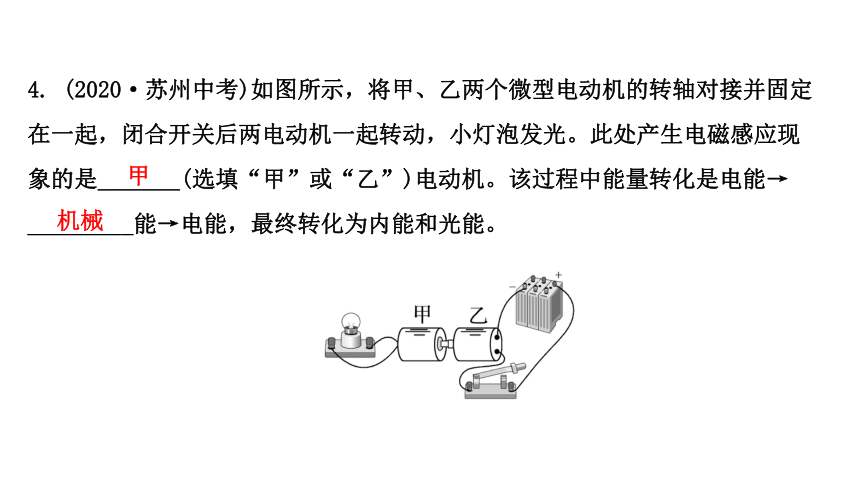

4. (2020·苏州中考)如图所示，将甲、乙两个微型电动机的转轴对接并固定
在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现
象的是_______(选填“甲”或“乙”)电动机。该过程中能量转化是电能→
_________能→电能，最终转化为内能和光能。
甲
机械

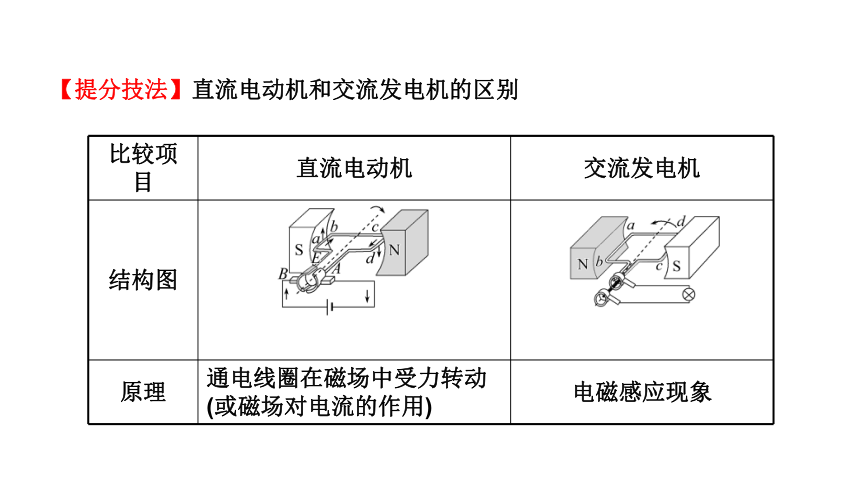

　【提分技法】直流电动机和交流发电机的区别
比较项目 直流电动机 交流发电机
结构图
原理 通电线圈在磁场中受力转动(或磁场对电流的作用) 电磁感应现象

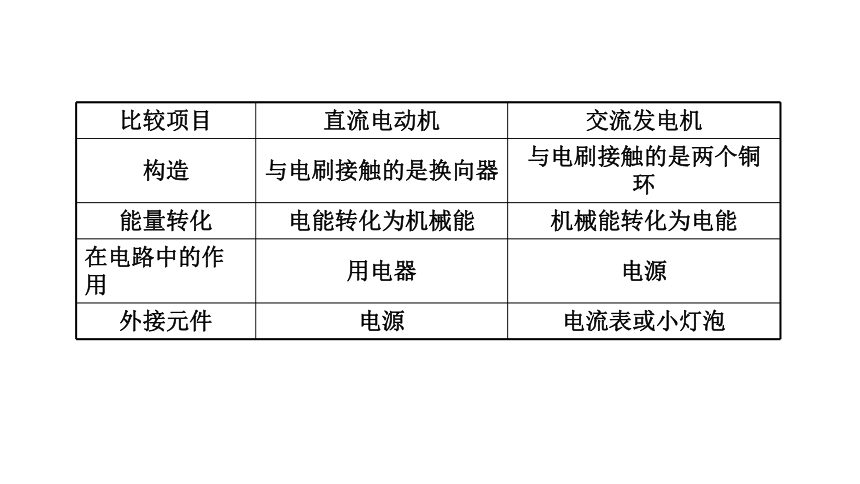

比较项目 直流电动机 交流发电机
构造 与电刷接触的是换向器 与电刷接触的是两个铜环
能量转化 电能转化为机械能 机械能转化为电能
在电路中的作用 用电器 电源
外接元件 电源 电流表或小灯泡
【考点三】电磁现象综合辨析
5．(2020·郴州中考)下列器件工作时利用了电磁感应现象的是( )
D
6. (2020·扬州中考)如图是一个风力发电机模型。风吹过时，扇叶转动，小
灯泡发光。下列选项中哪幅图的工作原理与它相同( )
C
　【提分技法】
电　生　磁 磁　生　电 磁场对电流的作用
实物图
产生
结果 产生磁场 产生感应电流 受力的作用(运动或转动)
电　生　磁 磁　生　电 磁场对电流的作用
导体中
电流 由电源通电提供 因感应而生 由电源通电提供
能的
转化 机械能 电能 电能 机械能
应用 电磁铁、电磁继电器 发电机、动圈式话筒 电动机、动圈式扬声器
【考点四】电磁实验
7．(2020·株洲中考)如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁
性，由安培定则可知：A的上端为它的______(选填“N”或“S”)极；
(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈
中的电流_________(选填“大于”“等于”或“小于”)绕在A铁钉上的线圈中
的电流；
(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向_____
(选填“左”或“右”)移。
N
等于
左
8. (2020·青岛中考)探究磁生电的条件。实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路。
(1)实验中，用____________提供磁场，用_______________显示电路中有无电
流。
(2)下列操作，电路中能产生电流的是_________(选填所有符合要求的选项序
号)。
①蹄形磁体和导体AB都静止
②蹄形磁体静止，导体AB左右运动
③导体AB静止，蹄形磁体左右运动
U形磁体
灵敏电流计
②③
　【提分技法】
影响电磁铁磁性
强弱的因素 磁生电 磁场对电流的作用
控制变量法 控制电流不变，只改变线圈匝数；控制线圈匝数不变，只改变电流 控制运动方向不变，只改变磁场方向；控制磁场方向不变，只改变运动方向 控制电流方向不变，只改变运动方向；控制运动方向不变，只改变电流方向
转换法 比较吸引大头针的多少 比较指针的偏转情况 －
影响电磁铁磁性
强弱的因素 磁生电 磁场对电流的作用
常见问题 1.原理：电流的磁效应；
2．应用安培定则判断电磁铁的N、S极；
3．大头针下端分散是因为同名磁极相互排斥 1.机械能转化为电能；
2．不用电流表原因是因为感应电流太小，指针偏转不明显 1.电能转化为机械能；
2．导体棒摆动幅度不同是因为磁力的大小和磁场强弱及电流大小有关
应用 电磁继电器 发电机、话筒 电动机、扬声器
影响电磁铁磁性
强弱的因素 磁生电 磁场对电流的作用
结论 1.线圈匝数一定时，电流越大，磁性越强；
2．电流一定时，线圈匝数越多，磁性越强 1.闭合电路一部分导体切割磁感线时产生感应电流；
2．感应电流方向与运动方向和磁场方向有关 1.通电导体在磁场中受力的作用；
2．受力方向与运动方向和磁场方向有关
