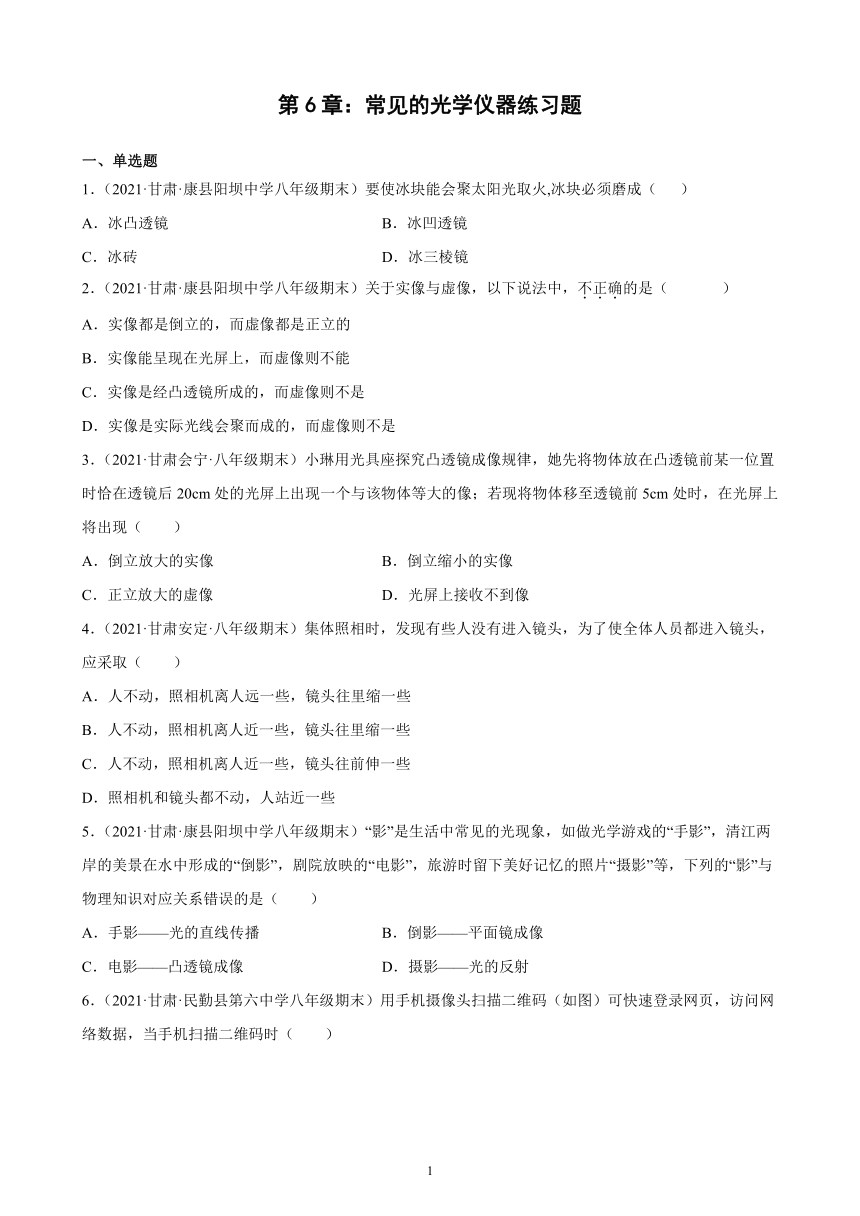

第6章：常见的光学仪器练习题
一、单选题
1．（2021·甘肃·康县阳坝中学八年级期末）要使冰块能会聚太阳光取火,冰块必须磨成（ ）
A．冰凸透镜 B．冰凹透镜
C．冰砖 D．冰三棱镜
2．（2021·甘肃·康县阳坝中学八年级期末）关于实像与虚像，以下说法中，不正确的是（ ）
A．实像都是倒立的，而虚像都是正立的
B．实像能呈现在光屏上，而虚像则不能
C．实像是经凸透镜所成的，而虚像则不是
D．实像是实际光线会聚而成的，而虚像则不是
3．（2021·甘肃会宁·八年级期末）小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，在光屏上将出现（ ）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．光屏上接收不到像
4．（2021·甘肃安定·八年级期末）集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（ ）
A．人不动，照相机离人远一些，镜头往里缩一些
B．人不动，照相机离人近一些，镜头往里缩一些
C．人不动，照相机离人近一些，镜头往前伸一些
D．照相机和镜头都不动，人站近一些
5．（2021·甘肃·康县阳坝中学八年级期末）“影”是生活中常见的光现象，如做光学游戏的“手影”，清江两岸的美景在水中形成的“倒影”，剧院放映的“电影”，旅游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是（ ）
A．手影——光的直线传播 B．倒影——平面镜成像
C．电影——凸透镜成像 D．摄影——光的反射

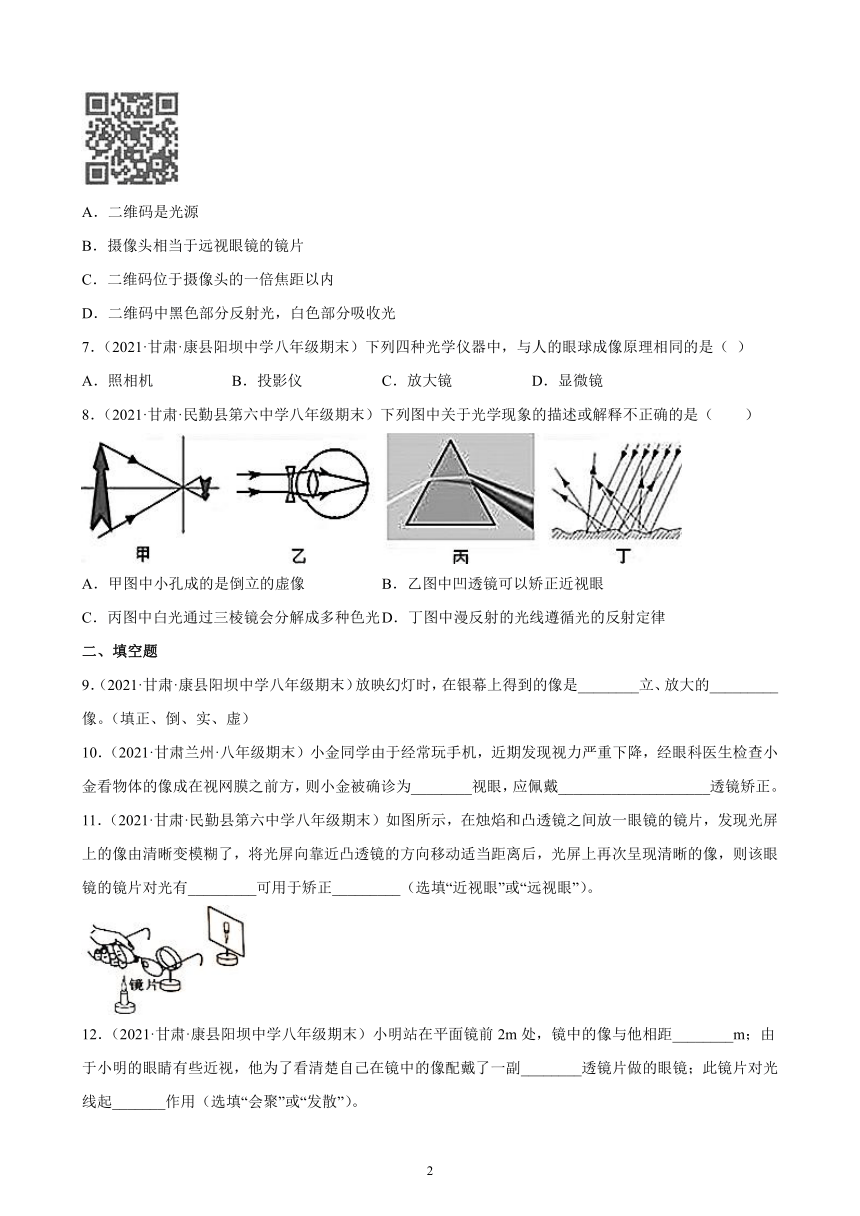

6．（2021·甘肃·民勤县第六中学八年级期末）用手机摄像头扫描二维码（如图）可快速登录网页，访问网络数据，当手机扫描二维码时（ ）
A．二维码是光源
B．摄像头相当于远视眼镜的镜片
C．二维码位于摄像头的一倍焦距以内
D．二维码中黑色部分反射光，白色部分吸收光
7．（2021·甘肃·康县阳坝中学八年级期末）下列四种光学仪器中，与人的眼球成像原理相同的是（ ）
A．照相机 B．投影仪 C．放大镜 D．显微镜
8．（2021·甘肃·民勤县第六中学八年级期末）下列图中关于光学现象的描述或解释不正确的是（ ）
A．甲图中小孔成的是倒立的虚像 B．乙图中凹透镜可以矫正近视眼
C．丙图中白光通过三棱镜会分解成多种色光 D．丁图中漫反射的光线遵循光的反射定律
二、填空题
9．（2021·甘肃·康县阳坝中学八年级期末）放映幻灯时，在银幕上得到的像是________立、放大的_________像。（填正、倒、实、虚）
10．（2021·甘肃兰州·八年级期末）小金同学由于经常玩手机，近期发现视力严重下降，经眼科医生检查小金看物体的像成在视网膜之前方，则小金被确诊为________视眼，应佩戴____________________透镜矫正。
11．（2021·甘肃·民勤县第六中学八年级期末）如图所示，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片对光有_________可用于矫正_________（选填“近视眼”或“远视眼”）。
12．（2021·甘肃·康县阳坝中学八年级期末）小明站在平面镜前2m处，镜中的像与他相距________m；由于小明的眼睛有些近视，他为了看清楚自己在镜中的像配戴了一副________透镜片做的眼镜；此镜片对光线起_______作用（选填“会聚”或“发散”）。

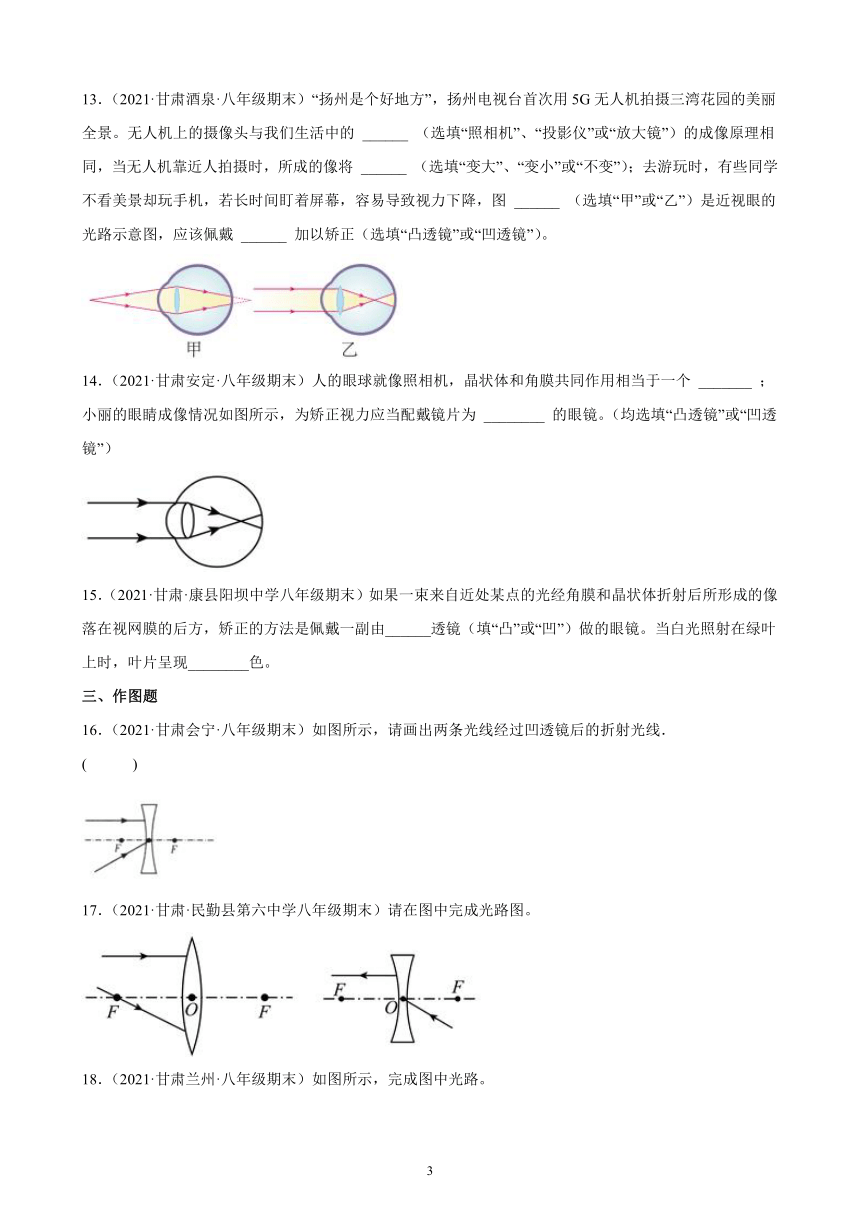

13．（2021·甘肃酒泉·八年级期末）“扬州是个好地方”，扬州电视台首次用5G无人机拍摄三湾花园的美丽全景。无人机上的摄像头与我们生活中的 ______ （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当无人机靠近人拍摄时，所成的像将 ______ （选填“变大”、“变小”或“不变”）；去游玩时，有些同学不看美景却玩手机，若长时间盯着屏幕，容易导致视力下降，图 ______ （选填“甲”或“乙”）是近视眼的光路示意图，应该佩戴 ______ 加以矫正（选填“凸透镜”或“凹透镜”）。
14．（2021·甘肃安定·八年级期末）人的眼球就像照相机，晶状体和角膜共同作用相当于一个 _______ ；小丽的眼睛成像情况如图所示，为矫正视力应当配戴镜片为 ________ 的眼镜。（均选填“凸透镜”或“凹透镜”）
15．（2021·甘肃·康县阳坝中学八年级期末）如果一束来自近处某点的光经角膜和晶状体折射后所形成的像落在视网膜的后方，矫正的方法是佩戴一副由______透镜（填“凸”或“凹”）做的眼镜。当白光照射在绿叶上时，叶片呈现________色。
三、作图题
16．（2021·甘肃会宁·八年级期末）如图所示，请画出两条光线经过凹透镜后的折射光线．
( )
17．（2021·甘肃·民勤县第六中学八年级期末）请在图中完成光路图。
18．（2021·甘肃兰州·八年级期末）如图所示，完成图中光路。
19．（2021·甘肃兰州·八年级期末）请画出图中入射光线经凸透镜后的折射光线______。
20．（2021·甘肃安定·八年级期末）用作图法画出烛焰S点的像S’；
21．（2021·甘肃安定·八年级期末）请画出下图中对应的入射光线或折射光线。
22．（2021·甘肃·康县阳坝中学八年级期末）根据透镜的折射光线画入射光线。
23．（2021·甘肃·康县阳坝中学八年级期末）请在图中画出入射光线经过凸透镜后的折射光线。
四、实验题

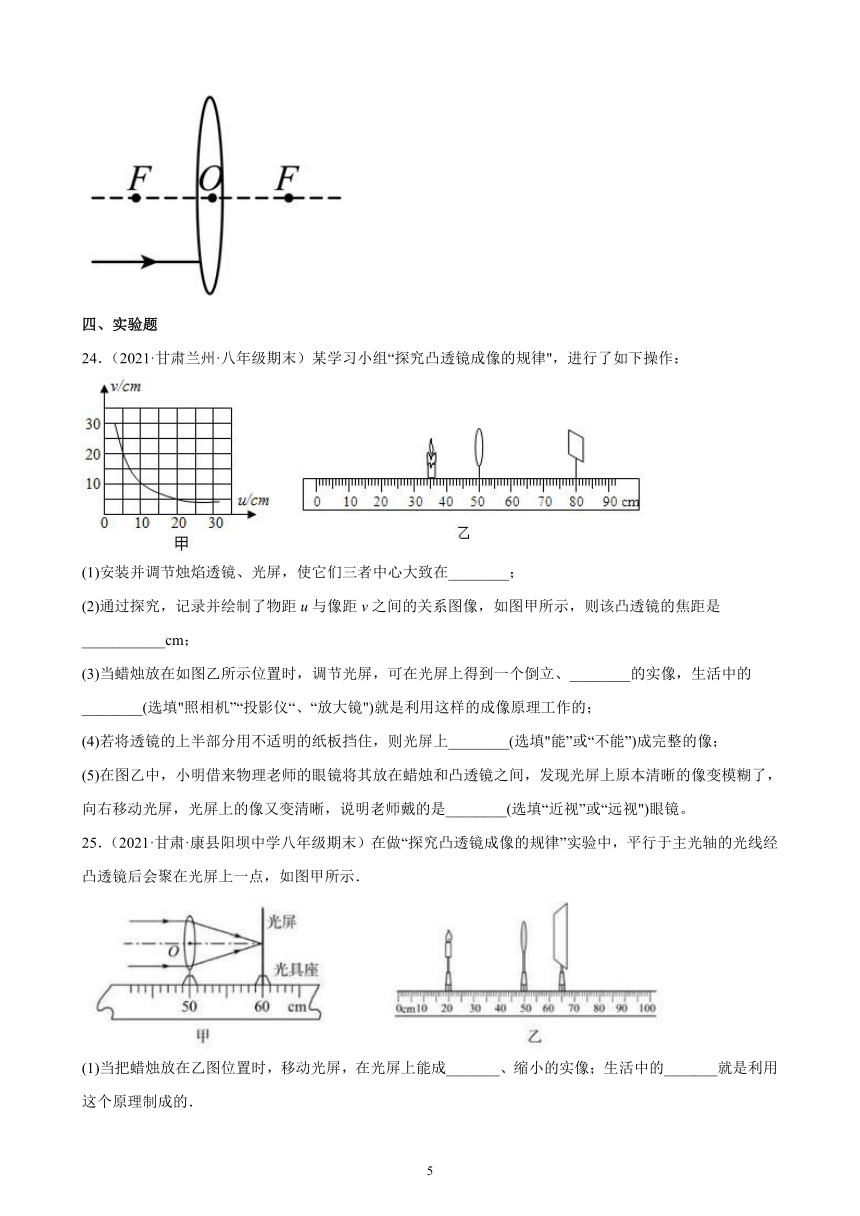

24．（2021·甘肃兰州·八年级期末）某学习小组“探究凸透镜成像的规律"，进行了如下操作：
(1)安装并调节烛焰透镜、光屏，使它们三者中心大致在________；
(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是___________cm；
(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、________的实像，生活中的________(选填"照相机”“投影仪“、“放大镜")就是利用这样的成像原理工作的；
(4)若将透镜的上半部分用不适明的纸板挡住，则光屏上________(选填"能”或“不能”)成完整的像；
(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是________(选填“近视”或“远视")眼镜。
25．（2021·甘肃·康县阳坝中学八年级期末）在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示．
(1)当把蜡烛放在乙图位置时，移动光屏，在光屏上能成_______、缩小的实像；生活中的_______就是利用这个原理制成的．
(2)凸透镜的位置固定不动，当蜡烛向右(靠近透镜)移动一段距离后，要在光屏上再次成清晰的像，需将光屏向_______ (选填“左”或“右”)移动．
(3)在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向_______ (选填“左”或“右”)移动．
26．（2021·甘肃酒泉·八年级期末）在探究“凸透镜成像规律”的实验中，小勇同学进行了如下实验：
（1）如图甲所示操作，测得本实验所用凸透镜的焦距为______cm，实验时，首先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在______，使像成在光屏______；
（2）接着小勇调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（填“放大”“ 缩小”或“等大”）的清晰实像，生活中的______（填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。若撤去光屏，小勇可以在图中凸透镜的______（填“左边”或“右边”）适当位置去观察该像；
（3）始终保持图乙中凸透镜的位置不变，适当向左移动蜡烛时，应该向______（填“左”或“右”）移动光屏，才能再次得到清晰的像；小勇又向右移动蜡烛至 43cm 刻度处，移动光屏，发现屏上______（填“能”或“不能”）得到清晰的像；
（4）用不透明物体挡住透镜中心部分，像会______（填“完整”或“不完整”），且变______（填“亮”或“暗”）。蜡烛燃烧一段时间后，光屏上的像将向______（填“下”或“上”）移动。
27．（2021·甘肃安定·八年级期末）在利用光具座进行凸透镜成像的实验中：
(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，则此凸透镜焦距约是 ______ cm；
(2)将蜡烛、凸透镜、光屏依次放在光具座上，并将三者的中心大致调在 ______ ；
(3)调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 ______ 的实像（填“放大”或“缩小”）； ______ 就是利用这一成像规律工作的（选填“照相机”、“投影仪”或“放大镜”）。
试卷第1页，共3页
参考答案：
1．A
【详解】
要使冰块能会聚太阳光取火，必须让其冰块能使光线会聚，而凸透镜对光线有会聚作用，故A符合题意，BCD不符合题意。
故选A。
【点睛】
凸透镜对光线有会聚作用，凹透镜对光线有发散作用，平面镜会发生光的反射，而三棱镜会发生光的折射现象。
2．C
【详解】
A. 凸透镜成实像时，以及小孔成像成实像时，都是倒立的；而虚像，如平面镜成像，放大镜成像时，虚像都是正立的，故A正确；
B. D. 实像是由实际光线汇聚而成的，所以能呈现在光屏上，而虚像是由光线的反向延长线相交而形成的，不能呈现在光屏上，故BD正确；
C. 小孔成像时，成的也是实像，而物距小于焦距时，凸透镜成虚像，故C错误；
故选C．
3．D
【分析】
【详解】
距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以
v=20cm=2f
则
f=10cm
若现将物体移至透镜前5cm处时，此时物距u=5cm，则物距应小于焦距，成正立、放大的虚像，光屏上接收不到，故选D。
4．A
【分析】
【详解】
集体照相时，发现有些人没有进入镜头，说明像太大了，为了使全体人员都进入镜头，要减小像的大小，同时增大物距，减小像距。也就是增大人和照相机的距离，同时减小镜头和胶片的距离。也可以说是人不动，照相机离人远一些，镜头往里缩一些，故BCD不符合题意，A符合题意。
故选A。
5．D
【分析】
【详解】
A．手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A正确，不符合题意；
B．倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，光的反射形成的，故B正确，不符合题意；
C．电影是利用凸透镜成倒立、放大实像，故C正确，不符合题意；
D．摄影是利用凸透镜成倒立、缩小、实像，是光的折射形成的，故D错误，符合题意。
故选D。
6．B
【分析】
(1)远视眼镜的镜片是凸透镜，凸透镜成像时，物距u>2f，成倒立缩小的实像，应用是照相机。
(2)能发光的物体称为光源。
(3)黑色物体吸收光，白色物体反射光。
【详解】
A．二维码本身不发光，不是光源，故A项不符合题意；
B．摄像头相当于凸透镜，成倒立缩小实像，远视眼镜的镜片是凸透镜，故B项符合题意；
C．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故C项不符合题意；
D．当手机扫描二维码时，黑色部分吸收所有光线，故黑色部分不反射色光，而白色部分能够反射所有色光，故D项不符合题意。
故选B。
7．A
【详解】
A．人的眼睛成倒立、缩小的实像，所以与人的眼球成像原理相同的是照相机，答案为A；
B．投影仪是利用凸透镜成倒立、放大的实像工作的，不符合题意；
C．放大镜是利用凸透镜成正立、放大的虚像工作的，不符合题意；
D．显微镜由物镜和目镜组成，物镜成倒立、放大的实像，目镜成正立、放大的虚像，通过两次成像用显微镜可以看到细微的物体，不符合题意。
故选A。
8．A
【详解】
A．小孔成的是倒立的实像，是光在同种均匀介质中沿直线传播形成的，故A选项说法错误；
B．近视眼需要佩戴凹透镜矫正，是光的折射原理，故B选项说法正确；
C．白光通过三棱镜可以分解成多种色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，故C选项说法正确；
D．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故D选项说法正确．
故选A．
9． 倒 实
【详解】
[1][2]幻灯机的镜头是凸透镜，其原理是物体（幻灯片）在凸透镜一倍到二倍焦距间时成倒立、放大的实像。
10． 近 凹
【详解】
[1][2]近视眼的表现是只能看清楚近处的物体，看不清远处的东西，即是由于晶状体太厚，其折光能力太强，或眼球的前后方向太长，使得像成在视网膜的前方造成的，所以小金看物体的像成在视网膜之前方，则小金被确诊为近视眼，若想使得像成在视网膜上，即需要让原来的光线发散一些，由于凹透镜对光线有发散的作用，故用凹透镜来矫正近视眼。
11． 会聚 远视眼
【详解】
[1][2]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
12． 4 凹 发散
【分析】
【详解】
[1]由平面镜成像的规律可知，物与像关于平面镜对称，故物与像之间的距离为物距的两倍，即镜中的像与他相距4m；
[2][3]近视眼应佩戴凹透镜进行矫正，该镜片对光线起发散作用。
13． 照相机 变大 乙 凹透镜
【详解】
[1]无人机上的摄像头，把远处大的景物形成缩小的实像在无人机上，它成的是倒立、缩小的实像，相当于照相机。
[2]当无人机靠近人拍摄时，人与无人机的距离是物距，物距变小，根据凸透镜的成像规律，物近像远像变大，那么所成的像会变大。
[3][4]若长时间盯着屏幕，容易导致视力下降，即变近视，近视眼是折光能力较强，所成的像在视网膜前方，观察甲乙两图可知，图乙是近视眼的光路示意图；根据近视眼的矫正方法，应该佩戴凹透镜加以矫正。
14． 凸透镜 凹透镜
【详解】
[1]人眼的晶状体和角膜共同作用相当于凸透镜。
[2]由图可知，来自远处的光经晶状体折射后会聚在视网膜前，说明该眼是近视眼，近视眼纠正需要佩戴凹透镜。
15． 凸 绿
【详解】
[1]看近处物体时像成在视网膜后方，说明晶状体折光本领弱，这是远视眼的特征，矫正时需佩戴一副由凸透镜做的眼镜。
[2]不透明物体的颜色是由它反射的色光颜色决定的。白光是由各种色光组成的，当白光照射在绿叶上时，白光中的绿色光被反射，叶片呈现绿色。
16．
【详解】
根据：入射光线平行凹透镜的主光轴，则折射光线反向延长通过焦点；过光心的入射光线经凹透镜折射后方向不变；如图：
17．
【分析】
【详解】
平衡于主光轴入射的光线经凸透镜后，过焦点；从焦点发出的光线经凸透镜后，平衡于主光轴；过光心的光线，经凹透镜后，传播方向不改变；对着异侧焦点入射的光线经凹透镜后，平衡于主光轴。所以作图如下：
18．
【分析】
【详解】
经过凹透镜光心的入射光线传播方向不变；射向凹透镜另一侧虚焦点的入射光线，经凹透镜折射后平行于主光轴，如答图所示。
19．
【详解】
平行于主光轴的光线经凸透镜折射后过焦点，通过光心的光线传播方向不变，如下图所示：
20．
【详解】
平行于主光轴的光经凸透镜折射后折射光线会聚在焦点上，经过光心的光线传播方向不变，做出两条入射光线对应的折射光线，折射光线的反向延长线会聚所成的就是S点的像，如图所示：
21．
【详解】
射向另外一侧虚焦点的光线经凹透镜折射，折射光线平行于主光轴，连接入射点和虚焦点的直线即为入射光线所在的直线；平行于主光轴的光线经凹透镜折射后折射光线的反向延长线会聚在虚焦点上，连接虚焦点和入射点的直线即为折射光线所在的直线，如图所示：
22．
【详解】
冲着凹透镜另一侧焦点去的光经凹透镜折射后沿与主光轴平行的方向射出，如图所示
23．
【详解】
平行于主光轴的入射光经凸透镜折射后，折射光线过另一侧的焦点，如图所示：
24． 同一高度 5 缩小 照相机 能 近视
【详解】
(1)[1]为了使凸透镜成像到光屏中央，安装器材时，调节烛焰、透镜、光屏，使它们三者中心大致在同一高度。
(2)[2]凸透镜成像的规律中，当物距等于两倍焦距时，像距也等于两倍焦距，此时成倒立、等大的实像，结合甲图，当物距为10cm时，像距也为10cm，则焦距为5cm。
(3)[3][4]当蜡烛放在如图乙所示位置时，物距在两倍焦距以外，凸透镜成倒立、缩小的实像，与这一工作原理相符的是照相机。
(4)[5]凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同。
(5)[6]物理老师的眼镜将其放在蜡烛和凸透镜之间，右移动光屏，光屏上的像变清晰，说明了物理老师的眼镜具有发散光的作用，因此是凹透镜，近视眼镜就是凹透镜。
25． 倒立 照相机 心 左
【详解】
（1）由图可知，凸透镜的焦距为60cm-50cm=10cm；当把蜡烛放在乙图位置时，物距为30cm，大于二倍焦距，成倒立缩小的实像，其应用是照相机；
（2）当蜡烛向右移动一段距离后，物距减小，像距变大，要在光屏上再次成清晰的像，需将光屏向右移动．
（3）近视眼是凹透镜，凹透镜对光线有发散作用，使原来会聚的光线推迟会聚，蜡烛向左远离凸透镜，才能在光屏上得到清晰的像．
26． 10.0 同一高度 正中央 缩小 照相机 右边 左 不能 完整 暗 上
【分析】
【详解】
（1）[1]由图知，光斑即焦点处，所以焦距
f=60.0cm-50.0cm=10.0cm
[2][3]实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。
（2）[4][5]由图乙可知，物距为
50.0cm-25.0cm=25.0cm＞2f
凸透镜能成倒立缩小的实像，照相机是根据这个原理制成的。
[6]实像可以用眼睛观察，若撤去光屏，可以在凸透镜的右边适当位置透过凸透镜去观察该像。
（3）[7]保持图乙中凸透镜的位置不变，当向左移动蜡烛时，物距变大，像距应减小，故应该向左移动光屏，才能再次得到清晰的像。
[8]小勇又向右移动蜡烛至43cm刻度处，此时物距为7cm，小于焦距，成正立、放大的虚像，虚像不能呈在光屏上。
（4）[9][10]用不透明物体遮住凸透镜的一部分，凸透镜的其他部分仍能透过光线，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像仍然是完整的，只是像的亮度变暗。
[11]随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动，像成在了光屏的上方。
27． 11.0 同一高度 放大 投影仪
【详解】
(1)[1]由甲图可知，光屏上形成了一个最小、最亮的光斑即为凸透镜的焦点，此时，光屏到凸透镜的距离即为焦距，图中刻度尺的分度值是1cm，所以焦距为11.0cm。
(2)[2]为了使像成在光屏的中央，将蜡烛、凸透镜、光屏依次放在光具座上，并将三者的中心大致调在同一高度上。
(3)[3][4]把烛焰放在距凸透镜16cm处时，物距等于16cm，因为焦距等于11cm，所以物距大于一倍焦距小于两倍焦距，根据凸透镜成像的特点，此时所成的像是倒立、放大的实像，应用是投影仪。
答案第1页，共2页
