29.1投影（第一课时）

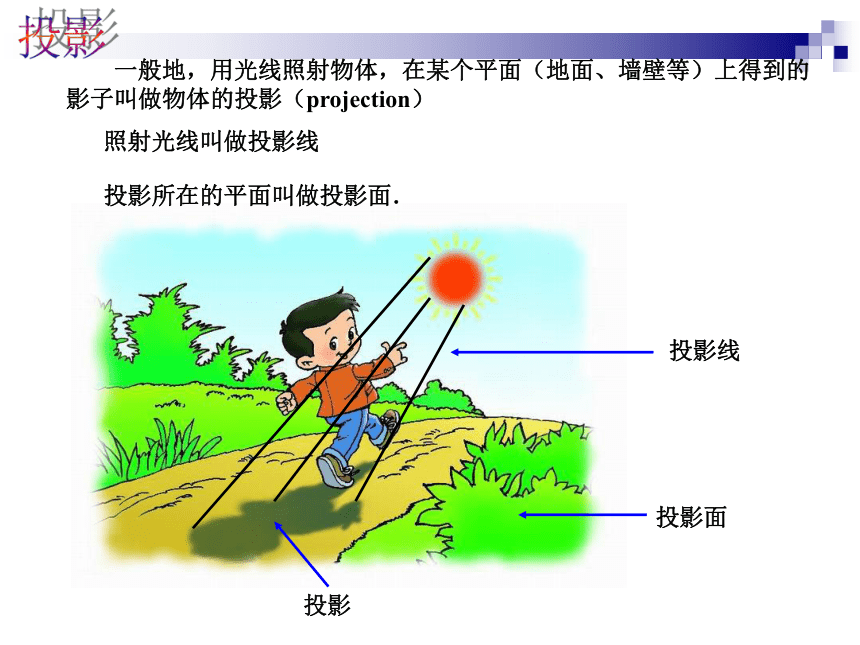

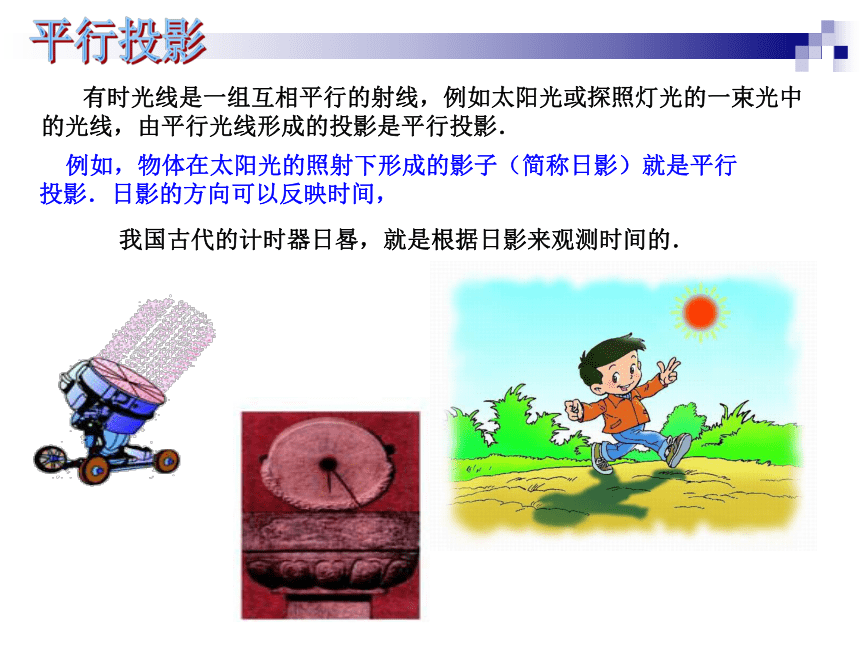

课件28张PPT。29.1 投影（第1课时） 物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子与物体的形状有密切的关系．你知道物体与影子有什么关系吗？投影所在的平面叫做投影面．照射光线叫做投影线投影面投影投影线 一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection）投影 例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间，平行投影 有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线，由平行光线形成的投影是平行投影．我国古代的计时器日晷，就是根据日影来观测时间的． 皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．皮影例如：物体在灯泡发出的光照射下形成影子就是中心投影．

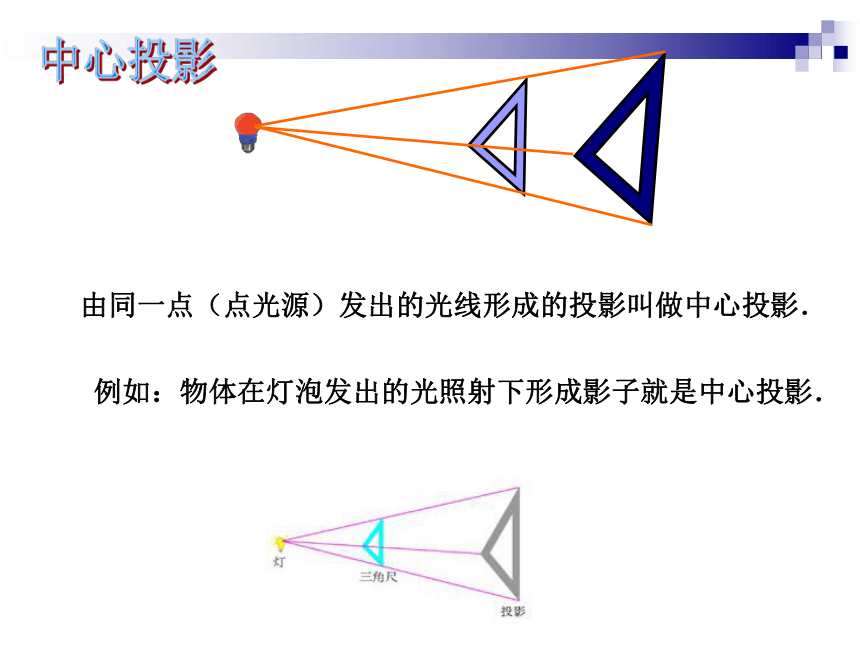

由同一点（点光源）发出的光线形成的投影叫做中心投影．中心投影

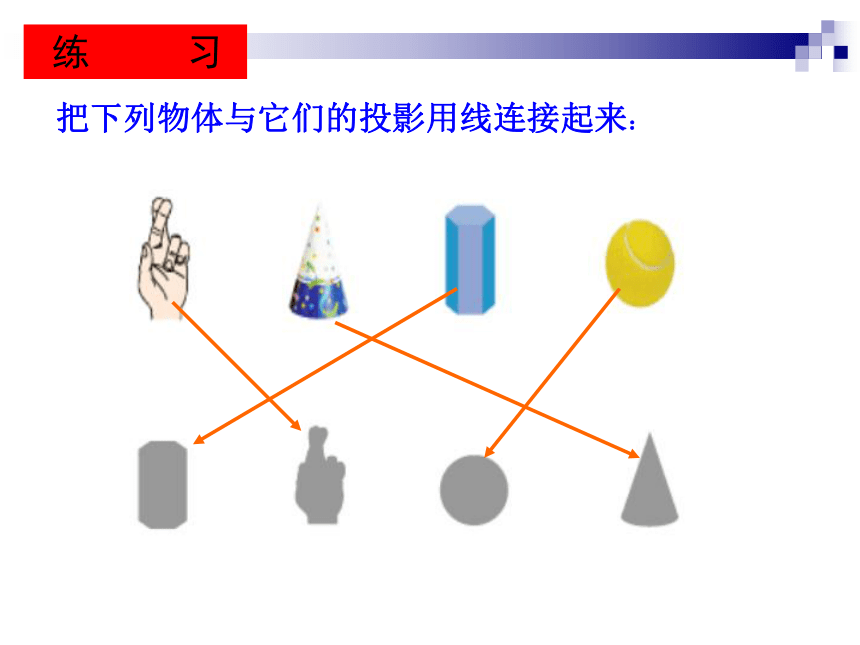

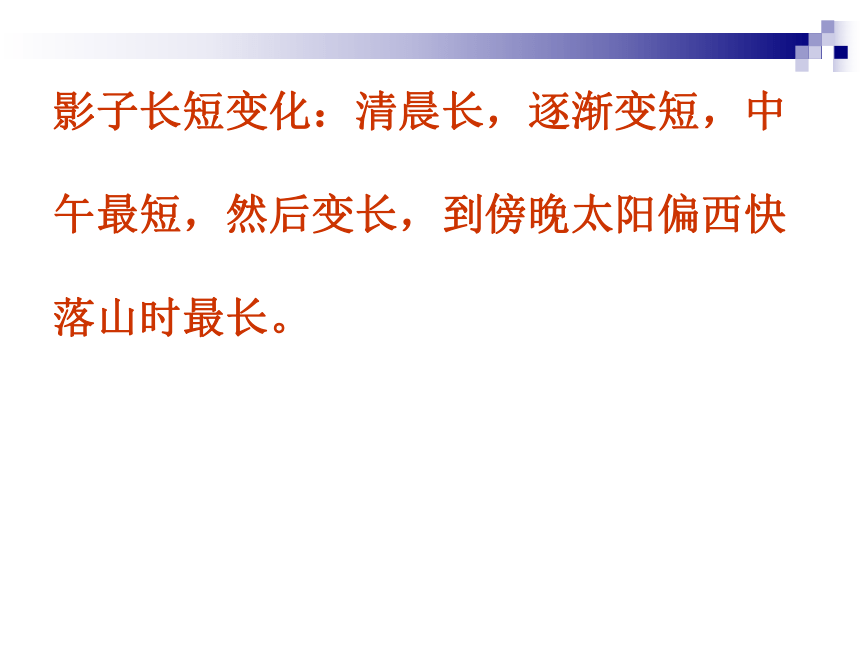

把下列物体与它们的投影用线连接起来： 练 习下列图中是太阳光下形成的影子是( ) 影子长短变化：清晨长，逐渐变短，中午最短，然后变长，到傍晚太阳偏西快落山时最长。
1、小华在不同时间于天安门前拍了几幅照片,下面哪幅照片是小华在下午拍摄的?温馨小提示：天安门是坐北向南的建筑。×√×小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为 （ ）
A. 上午12时 B. 上午10时
C. 上午9时30分 D. 上午8时从早上太阳升起的某一时刻开始到晚上，旭日广场的旗杆在地面上的影子的变化规律是（ ）
A．先变长，后变短
B．先变短，后变长
C．方向改变，长短不变
D．以上都不正确在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下 ( )
(A)小明的影子比小强的影子长．　 (B)小明的影子比小强的影子短．
(C)小明的影子和小强的影子一样长． (D)无法判断谁的影子长．小芳晚上到人民广场去玩，她发现有两人的影子一个向南，一个向北，于是她肯定的说：“广场上的大灯泡一定位于两人 ”.画出下图中路灯光线下木桩的影子驶向胜利彼岸确定图中光源的类型、位置。驶向胜利彼岸(1)下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?由影子在物体的两侧可知,光源不是平行光(太阳光),而是灯光.光源的位置如图所示. 同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子。 投影平行投影中心投影正投影斜投影1.投影的种类：观察下面两种投影，它们有什么相同点与不同点？平行投影与中心投影的区别与联系物体与投影面平行时的投影ABABABPA*B*A*B*A*(B*)（1）铁丝平行于投影面。（2）铁丝倾斜于投影面。（3）铁丝垂直于投影面。把一根直的细铁丝（记为线段AB）放在三个不同的位置：（1）当线段AB平行于投影面P时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB_____A1B1；
（2）当线段AB倾斜于投影面P时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB______A2B2;
（3）当线段AB垂直于投影面P时，它的正投影是一个________通过观察，我们可以发现： pABABABA3(B3)=>点A3(B3)QABCDA*B*C*D*ABCDA*B*C*D*ABCDA*(B*)D*(C*)(1)(2)(3)如图，把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。三种情况的正投影各是什么形状？ （3）当纸板P垂直于投影面Q时，P的正投影成为_______________．通过观察、测量可知：（1）当纸板P平行于投影面Q时，P的正投影与P的_________________；（2）当纸板P倾斜于投影面Q时，P的正投影与P的___________________；形状、大小一样形状、大小发生变化一条线段ABCDA*B*C*D*PBCDEFGF*A*D*C*B*G*P例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P,上底面ADEF垂直于投影面P.AH从正面看从正面看垂直平行 倾斜积聚成一条线段平面,实形平面,缩小小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（ ）? 物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是投影.
? 太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影
? 物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变，当小棒、三角形等纸片与投影面平行时，它们的影子的大小和形状与原物全等. 课堂小结我们这节课学习了什么知识？
