(共17张PPT)
第2课时 杠杆的作用

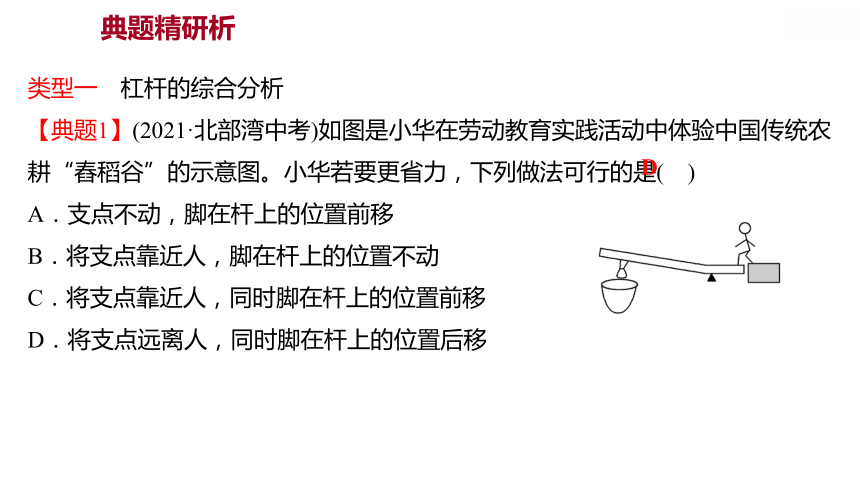

典题精研析
类型一 杠杆的综合分析
【典题1】(2021·北部湾中考)如图是小华在劳动教育实践活动中体验中国传统农
耕“舂稻谷”的示意图。小华若要更省力，下列做法可行的是( )
A．支点不动，脚在杆上的位置前移
B．将支点靠近人，脚在杆上的位置不动
C．将支点靠近人，同时脚在杆上的位置前移
D．将支点远离人，同时脚在杆上的位置后移
D

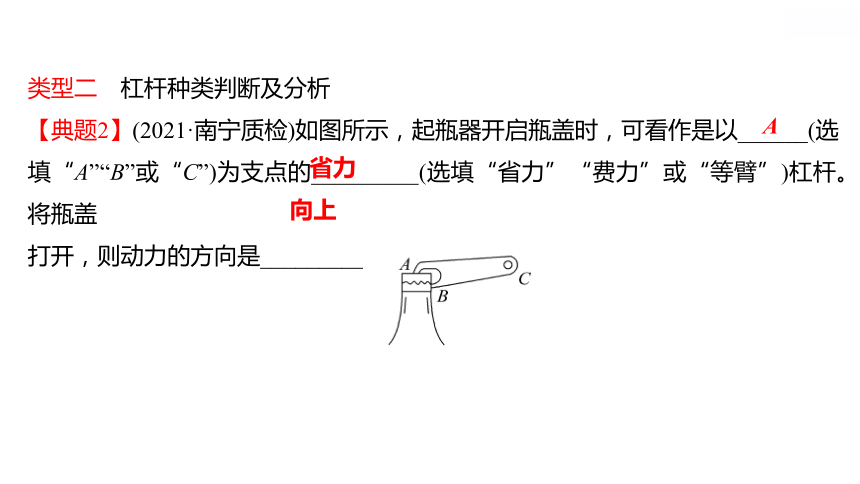

类型二 杠杆种类判断及分析
【典题2】(2021·南宁质检)如图所示，起瓶器开启瓶盖时，可看作是以______(选
填“A”“B”或“C”)为支点的_________(选填“省力”“费力”或“等臂”)杠杆。要将瓶盖
打开，则动力的方向是_________。
A
省力
向上

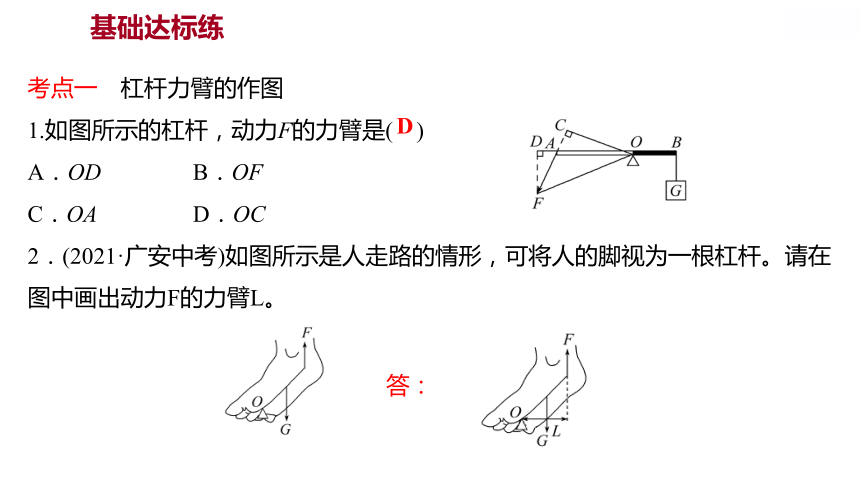

基础达标练
考点一 杠杆力臂的作图
1.如图所示的杠杆，动力F的力臂是( )
A．OD B．OF
C．OA D．OC
2．(2021·广安中考)如图所示是人走路的情形，可将人的脚视为一根杠杆。请在
图中画出动力F的力臂L。
答：
D

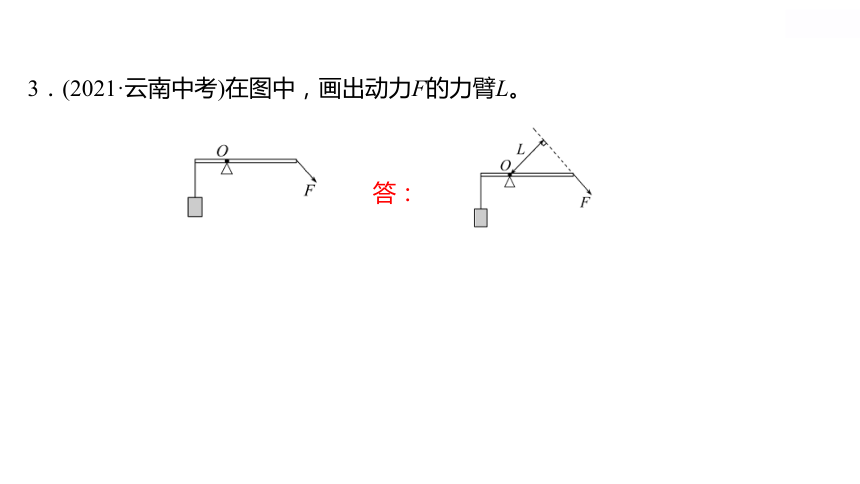

3．(2021·云南中考)在图中，画出动力F的力臂L。
答：

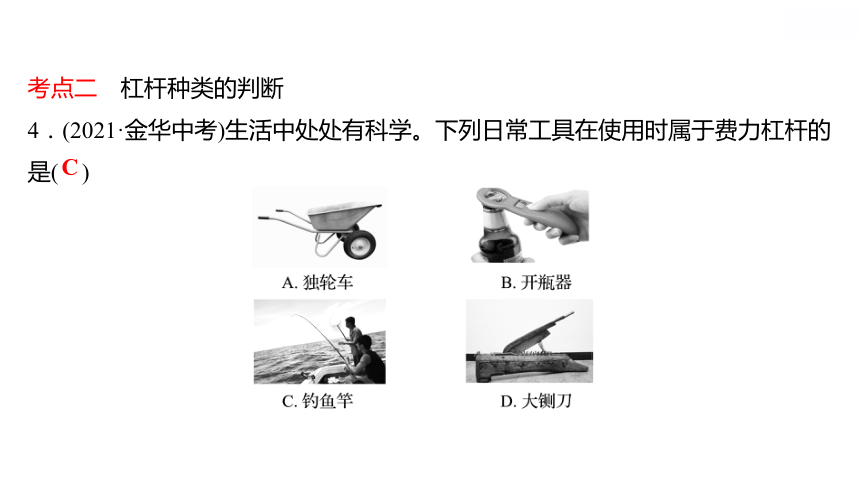

考点二 杠杆种类的判断
4．(2021·金华中考)生活中处处有科学。下列日常工具在使用时属于费力杠杆的
是( )
C

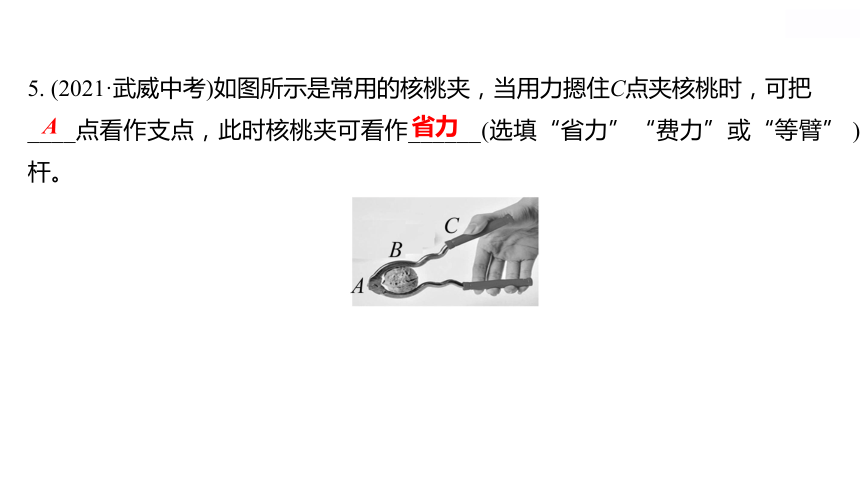

5. (2021·武威中考)如图所示是常用的核桃夹，当用力摁住C点夹核桃时，可把
____点看作支点，此时核桃夹可看作______(选填“省力”“费力”或“等臂” )杠杆。
A
省力
考点三 杠杆动态平衡分析
6.如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，
力F的大小将( )
A．变大 B．不变
C．变小 D．不能确定
7. (2021·宝鸡质检)如图慢慢将一根电线杆竖起。
(1)若力的方向总是竖直向上，在电线杆竖直抬起的过程中，力的大小将_________；
(2)若力的方向始终与杆垂直，则提起的过程中，力的大小将_________。
A
不变
变小
考点四 生活中的杠杆
8.园艺师傅使用如图所示的剪刀修剪树枝时( )
A．尽量让树枝靠近O点，手握剪刀的位置远离O点
B．尽量让树枝远离O点，手握剪刀的位置靠近O点
C．树枝和手离O点的距离无论远近，修剪树枝时都费力
D．树枝和手离O点的距离无论远近，修剪树枝时都省力
A
9.一位同学用棒挑着重物扛在肩上行走，如图所示，他胳膊所用的力_________
(选填“大于”“小于”或“等于”)物重，要使胳膊所用的力减小些，可采用的办法是
将重物_________(选填“远离”或“靠近”)肩膀。
大于
靠近
能力提升练
10. (2021·龙东地区中考)如图是小明用一根木棒撬动水平地面上石头的情景，为
了更省力，小明应沿_____________(选填“竖直”或“垂直木棒” )方向向下压木
棒。若想省更多的力，小明可以将作为支点的石块O向_______(选填“左”或“右” )
适当移动。
垂直木棒
右
11. (2021·无锡中考)小红和小华用一只弹簧测力计，一根长度为1 m、质量为1.2 kg粗细
均匀、质量均匀分布的圆柱型螺纹钢AB，一只金属筐，制成了如图所示的机械装置。
制作时，她们将金属筐系于螺纹钢上的B端，当悬挂螺纹钢的钢索在螺纹钢上的悬吊
点移至O点时，螺纹钢在水平位置平衡，测得OB＝4 cm，则金属筐的质量为______kg。
称重时，将重物放入金属筐中，用弹簧测力计竖直向下拉住螺纹钢的A端，使之再次
在水平位置平衡，此时弹簧测力计示数为15 N，则重物的质量是_______kg。若在她们
制作的装置中仅将弹簧测力计换成质量为1 kg的“秤砣”，制成杆秤，从O点开始，沿
OA每隔1 cm标出对应的质量刻度，则该杆秤的分度值为________kg。(g取10 N/kg)
13.8
36
0.25
12．如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
答：
13.图a所示为前臂平伸用手掌托住铅球时的情形。我们可将图a简化成如图b所示的杠杆。不计自重。若铅球质量m＝3 kg，OA＝0.03 m，OB＝0.30 m，求：此时肱二头肌对前臂产生的拉力F1大小(g取10 N/kg)。
解：由图可知，支点是O点，动力为肱二头肌对前臂产生的拉力F1，阻力为铅球的重力产生的向下的压力F2。
其中，F2＝G＝mg＝3 kg×10 N/kg＝30 N，L1＝OA＝0.03 m，L2＝OB＝0.30 m，
根据杠杆的平衡条件：F1L1＝F2L2，得F1×0.03 m＝30 N×0.30 m，解得F1＝300 N。
广西中考链接
14. (2020·北部湾中考)如图是《天工开物》中用舂(chōng)来捣谷时的情景，当
人用力踩横木A点后立即松脚，横木另一端碓头下落，打在石臼内谷物上。用
力踩A点的过程中，下列说法正确的是( )
A．碓头的重力是动力
B．横木A点为支点
C．此时为费力杠杆
D．增大碓头的质量，人用力踩横木A点处的力减小
C
15．(2020·百色中考)如图所示的工具，正常使用时属于费力杠杆的是( )
16．(2020·梧州中考)请在图中画出订书机受到的动力F的力臂L。
答：
B
易错点专练
易错点 误认为图中所给力为动力，或所给线段为力臂
17．如图，试画出力F的力臂L。
18．如图是体育课上，某同学做俯卧撑时示意图，人体可看成一个杠杆。若他
的重心在A点，所受重力为550 N，他将身体撑起处于平衡状态时，两手掌处的
支撑力共为________N。
答：
330
