(共15张PPT)
专项培优练二
杠杆平衡条件的应用和动态分析

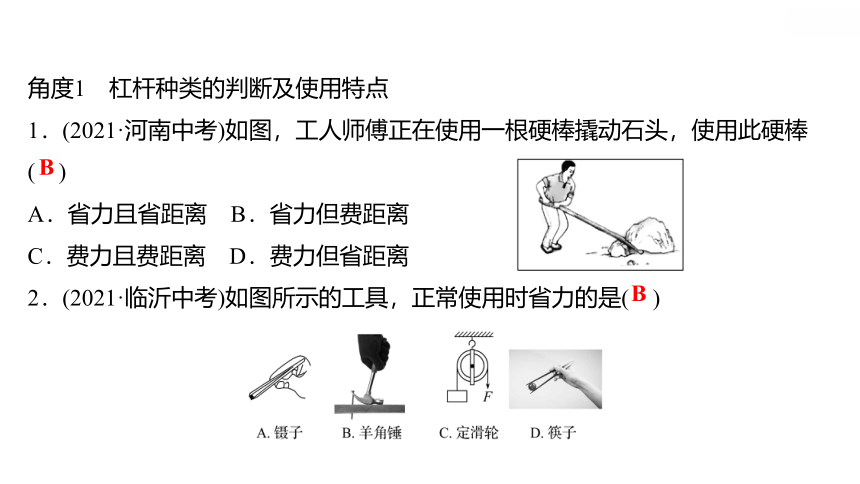

角度1 杠杆种类的判断及使用特点
1．(2021·河南中考)如图，工人师傅正在使用一根硬棒撬动石头，使用此硬棒
( )
A．省力且省距离 B．省力但费距离
C．费力且费距离 D．费力但省距离
2．(2021·临沂中考)如图所示的工具，正常使用时省力的是( )
B
B

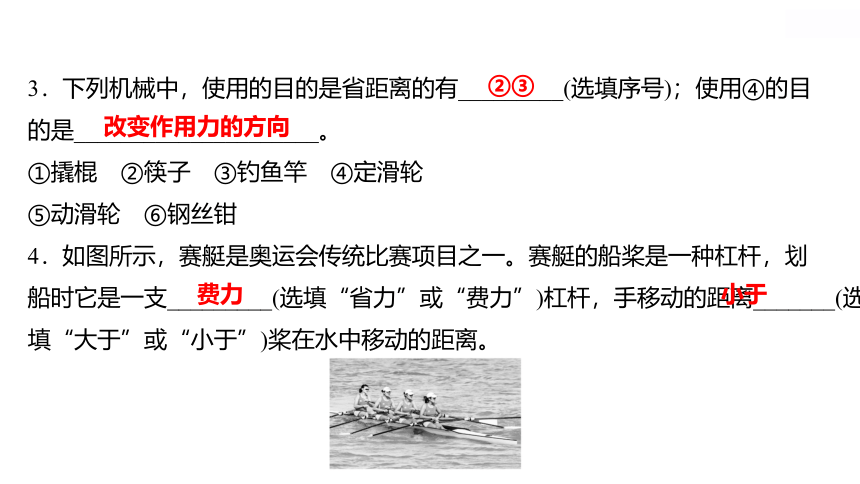

3．下列机械中，使用的目的是省距离的有_________(选填序号)；使用④的目
的是_____________________。
①撬棍 ②筷子 ③钓鱼竿 ④定滑轮
⑤动滑轮 ⑥钢丝钳
4．如图所示，赛艇是奥运会传统比赛项目之一。赛艇的船桨是一种杠杆，划
船时它是一支_________(选填“省力”或“费力”)杠杆，手移动的距离_______(选
填“大于”或“小于”)桨在水中移动的距离。
②③
改变作用力的方向
费力
小于

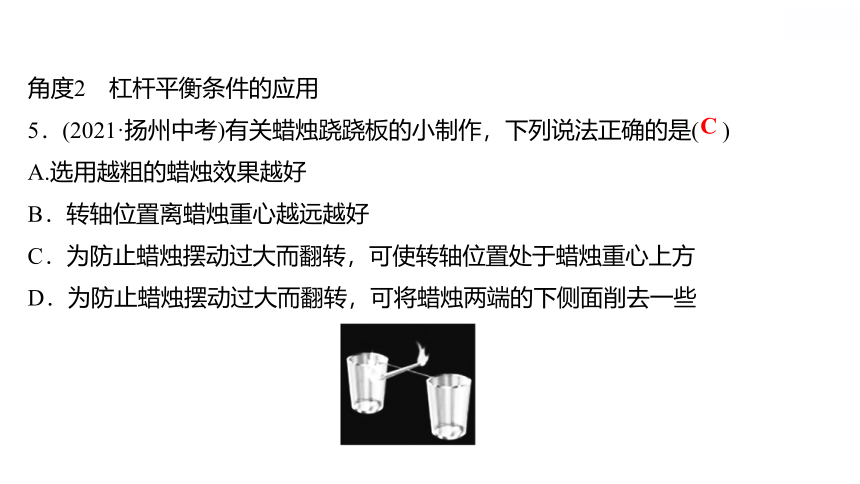

角度2 杠杆平衡条件的应用
5．(2021·扬州中考)有关蜡烛跷跷板的小制作，下列说法正确的是( )
A.选用越粗的蜡烛效果越好
B．转轴位置离蜡烛重心越远越好
C．为防止蜡烛摆动过大而翻转，可使转轴位置处于蜡烛重心上方
D．为防止蜡烛摆动过大而翻转，可将蜡烛两端的下侧面削去一些
C

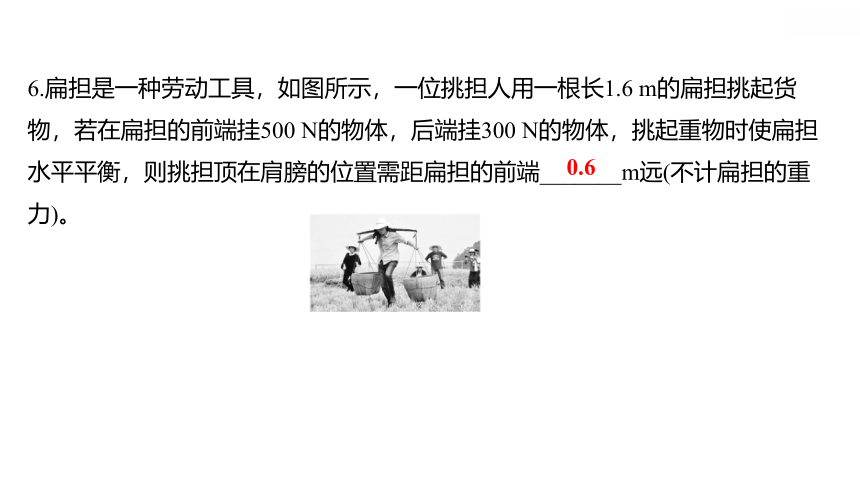

6.扁担是一种劳动工具，如图所示，一位挑担人用一根长1.6 m的扁担挑起货
物，若在扁担的前端挂500 N的物体，后端挂300 N的物体，挑起重物时使扁担
水平平衡，则挑担顶在肩膀的位置需距扁担的前端_______m远(不计扁担的重
力)。
0.6

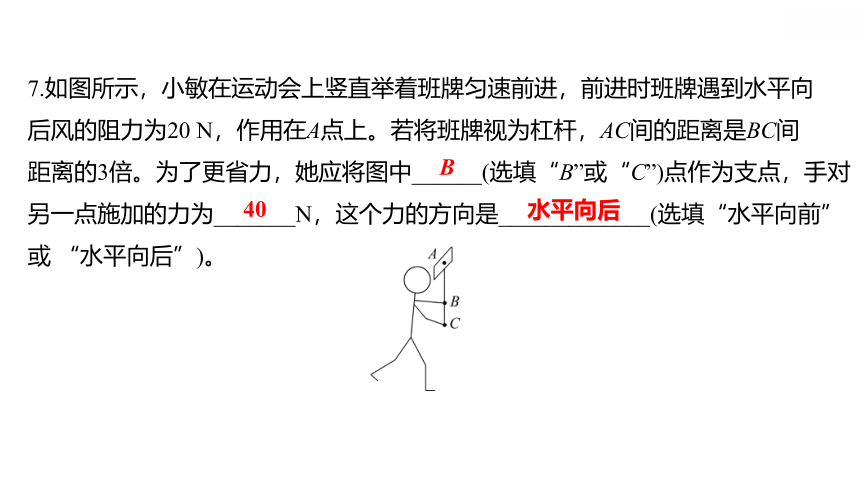

7.如图所示，小敏在运动会上竖直举着班牌匀速前进，前进时班牌遇到水平向
后风的阻力为20 N，作用在A点上。若将班牌视为杠杆，AC间的距离是BC间
距离的3倍。为了更省力，她应将图中______(选填“B”或“C”)点作为支点，手对
另一点施加的力为_______N，这个力的方向是_____________(选填“水平向前”
或 “水平向后”)。
B
40
水平向后

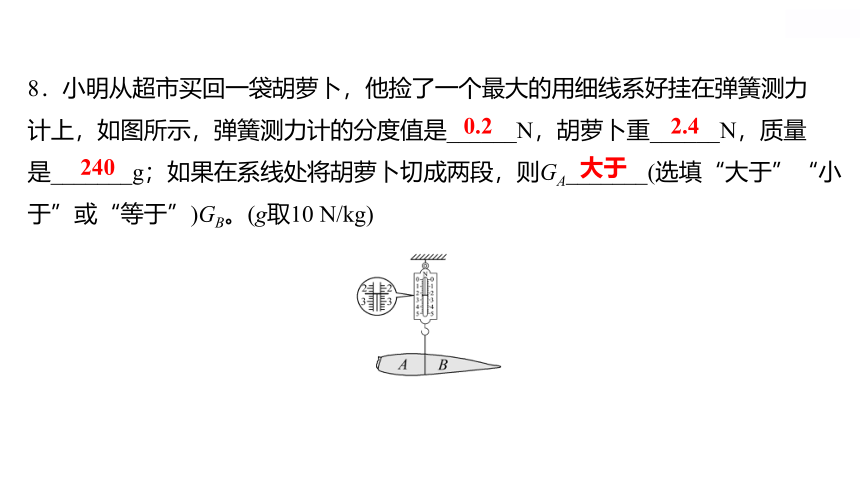

8．小明从超市买回一袋胡萝卜，他捡了一个最大的用细线系好挂在弹簧测力
计上，如图所示，弹簧测力计的分度值是______N，胡萝卜重______N，质量
是_______g；如果在系线处将胡萝卜切成两段，则GA_______(选填“大于”“小
于”或“等于”)GB。(g取10 N/kg)
0.2
2.4
240
大于
角度3 最小力的判断
9．(2021·潍坊中考)“节约用水，人人有责”，应养成随手关闭水龙头的好习
惯。水龙头手柄可视为如图所示杠杆，O为支点，F为阻力，分别用力沿a、
b、c、d方向关闭水龙头，其中用力最小的是( )
A．a B．b
C．c D．d
10. (2021·温州中考)停放自行车时，若要从如图四点中选择一点施加竖直向上
的力，将后轮略微提起。其中最省力的点是( )
A．A点 B．B点 C．C点 D．D点
B
D
11．(2021·黑龙江中考)如图所示，OAB为一可绕O点自由转动的轻质杠杆，OA
垂直于AB，且OA长度为40 cm，AB长度为30 cm，在OA中点C处挂一质量为
1 kg的物块，要求在端点B处施加一个最小的力F，使杠杆在图示位置平衡，则
力F的力臂应是_______cm，最小的力F是______N(g取10 N/kg)。
50
4
12．(2021·丹东中考)如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出阻力F2和所要施加的最小动力F1的示意图。
答：
角度4 杠杆的动态平衡分析
13．如图，在探究杠杆的平衡条件实验中，下列操作能使弹簧测力计示数变小
的操作是( )
A．仅使弹簧测力计向右倾斜
B．仅使弹簧测力计向左倾斜
C．仅使B悬挂点向右移动
D．仅使A悬挂点向左移动
C
14．(2021·枣庄中考)如图所示，一根质地均匀的木杆可绕O点自由转动，在木
杆的右端施加一个始终垂直于木杆的作用力F，使木杆从OA位置匀速转到OB
位置的过程中，力F的大小将( )
A.先变大，后变小 B．先变小，后变大
C．一直是变大的 D．一直是变小的
A
15．(2021·新疆中考)如图所示用剪刀将一张纸片缓慢地一刀剪断的过程中，阻
力臂L阻和动力F动的变化情况是( )
A．L阻不变，F动变大
B．L阻不变，F动不变
C．L阻变大，F动变大
D．L阻变大，F动不变
C
16．(2021·益阳中考)如图，装满物品的拉杆式旅行箱总重
60 N，其重心在箱体的几何中心，图中AB与BC等长。现
将平放在水平地面上的该旅行箱的C端抬离地面，至少用
力_______N，拉杆越短，所需的力越_______。
17．(2021·朝阳中考)在探究杠杆的平衡条件实验中，未挂
钩码时，发现杠杆左低右高。应将左侧的螺母向______调
节。用弹簧测力计在C点对杠杆施加竖直向上的拉力，若
杠杆一直保持在水平位置平衡，只将弹簧测力计逐渐向右
倾斜到图中位置，弹簧测力计的示数会________(选填“变
大”“变小”或“不变” )。
15
大
右
变大
18．如图甲，细棉线两端固定在一根直尺的A端和地面上，直尺的B端挂有一
个重物，整个装置在水平位置平衡。现将悬点O逐渐向A端移动，细棉线承受
的拉力将逐渐_________(选填“变大”“变小”或“不变”)。图乙为常见的一种杆秤，
若在标准的秤砣下方粘上一块橡皮泥，则用它称量时的测量值与真实值相
比_________(选填“偏大”“偏小”或“相同”)。
变大
偏小
