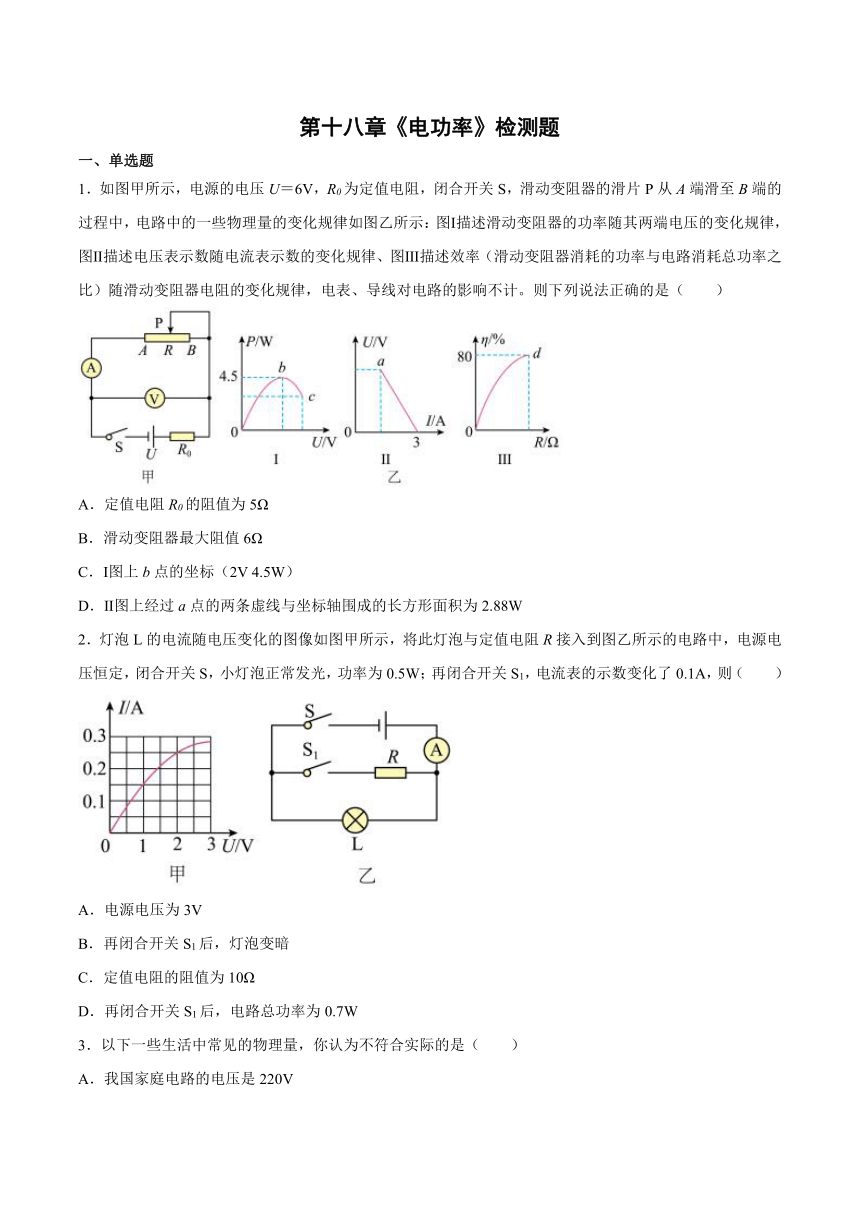

第十八章《电功率》检测题
一、单选题
1．如图甲所示，电源的电压U＝6V，R0为定值电阻，闭合开关S，滑动变阻器的滑片P从A端滑至B端的过程中，电路中的一些物理量的变化规律如图乙所示：图Ⅰ描述滑动变阻器的功率随其两端电压的变化规律，图Ⅱ描述电压表示数随电流表示数的变化规律、图Ⅲ描述效率（滑动变阻器消耗的功率与电路消耗总功率之比）随滑动变阻器电阻的变化规律，电表、导线对电路的影响不计。则下列说法正确的是（　　）
A．定值电阻R0的阻值为5Ω
B．滑动变阻器最大阻值6Ω
C．Ⅰ图上b点的坐标（2V 4.5W）
D．Ⅱ图上经过a点的两条虚线与坐标轴围成的长方形面积为2.88W
2．灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入到图乙所示的电路中，电源电压恒定，闭合开关S，小灯泡正常发光，功率为0.5W；再闭合开关S1，电流表的示数变化了0.1A，则（　　）
A．电源电压为3V
B．再闭合开关S1后，灯泡变暗
C．定值电阻的阻值为10Ω
D．再闭合开关S1后，电路总功率为0.7W
3．以下一些生活中常见的物理量，你认为不符合实际的是（　　）
A．我国家庭电路的电压是220V
B．周围人们常用的手机电池的电压约3.7V
C．家用电冰箱工作时的电流约为10A
D．空调工作时的电功率约为1000W
4．如图是某家庭电路中电能表的表盘，下列说法中正确的是（　　）
A．电能表此时的示数为6452.8J
B．该家庭电路允许的最大总功率为2.2kW
C．电路中用电器功率越大，则指示灯闪烁越快
D．不同的用电器消耗1kW·h的电能，指示灯闪烁的次数不同
5．让一个用电器在家庭电路中单独正常工作12min，标有“”字样的电能表指示灯闪烁了60imp，则这个用电器可能是（　　）
A．LED台灯 B．液晶电视
C．电饭煲 D．空调
6．如图所示，在探究串联电路特点的实验中，两盏小灯泡的规格不同，当开关闭合后，下列说法中正确的是（　　）
A．L1、L2两端电压相等 B．L1、L2两灯亮度相同
C．a、b、c三处的电流一样大 D．若L1灯丝烧断了，L2仍能发光
7．下列物理量数值的估计，最接近实际的是（　　）
A．一节新干电池的电压是3V
B．一盏日光灯正常工作时功率约为20W
C．家用空调正常工作时的电流约为100A
D．重庆主城冬天气温可达﹣20℃

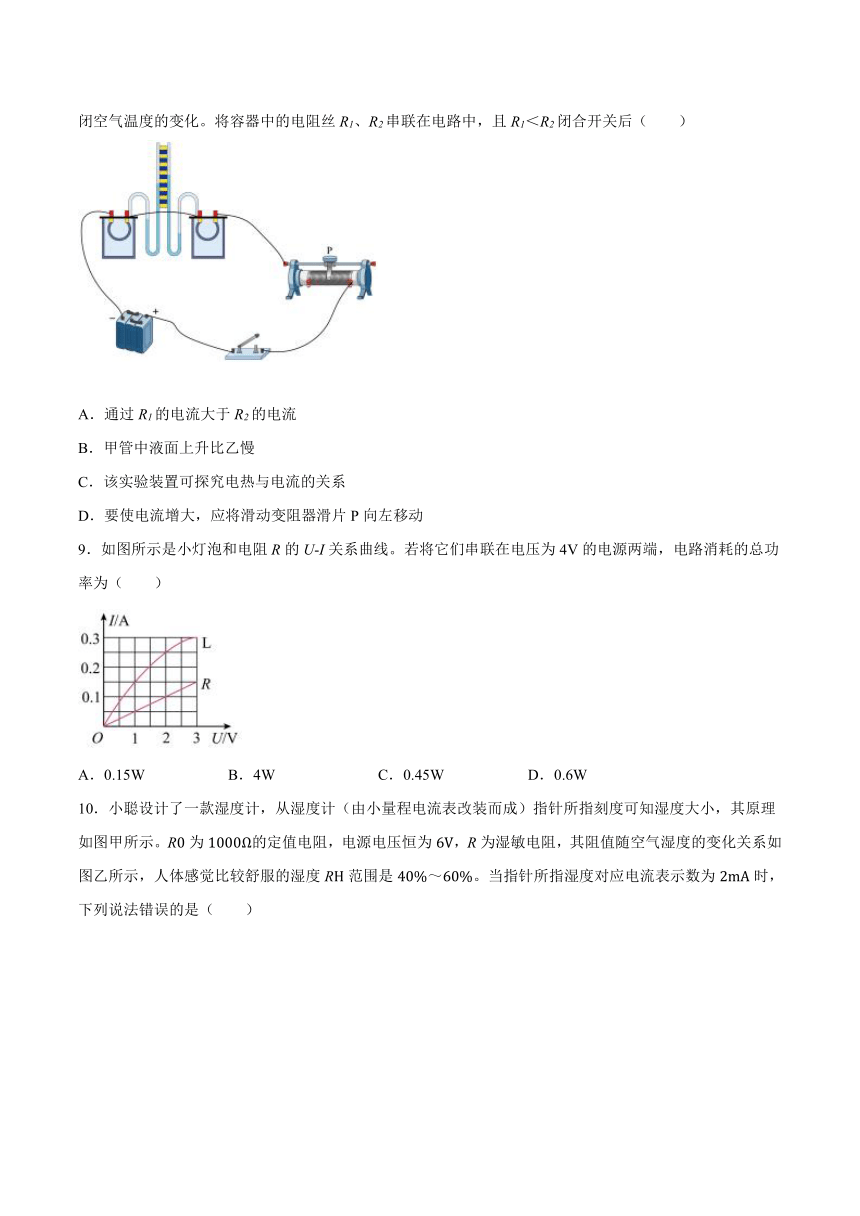

8．图为探究焦耳定律的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映了密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1＜R2闭合开关后（　　）
A．通过R1的电流大于R2的电流
B．甲管中液面上升比乙慢
C．该实验装置可探究电热与电流的关系
D．要使电流增大，应将滑动变阻器滑片P向左移动
9．如图所示是小灯泡和电阻R的U-I关系曲线。若将它们串联在电压为4V的电源两端，电路消耗的总功率为（　　）
A．0.15W B．4W C．0.45W D．0.6W

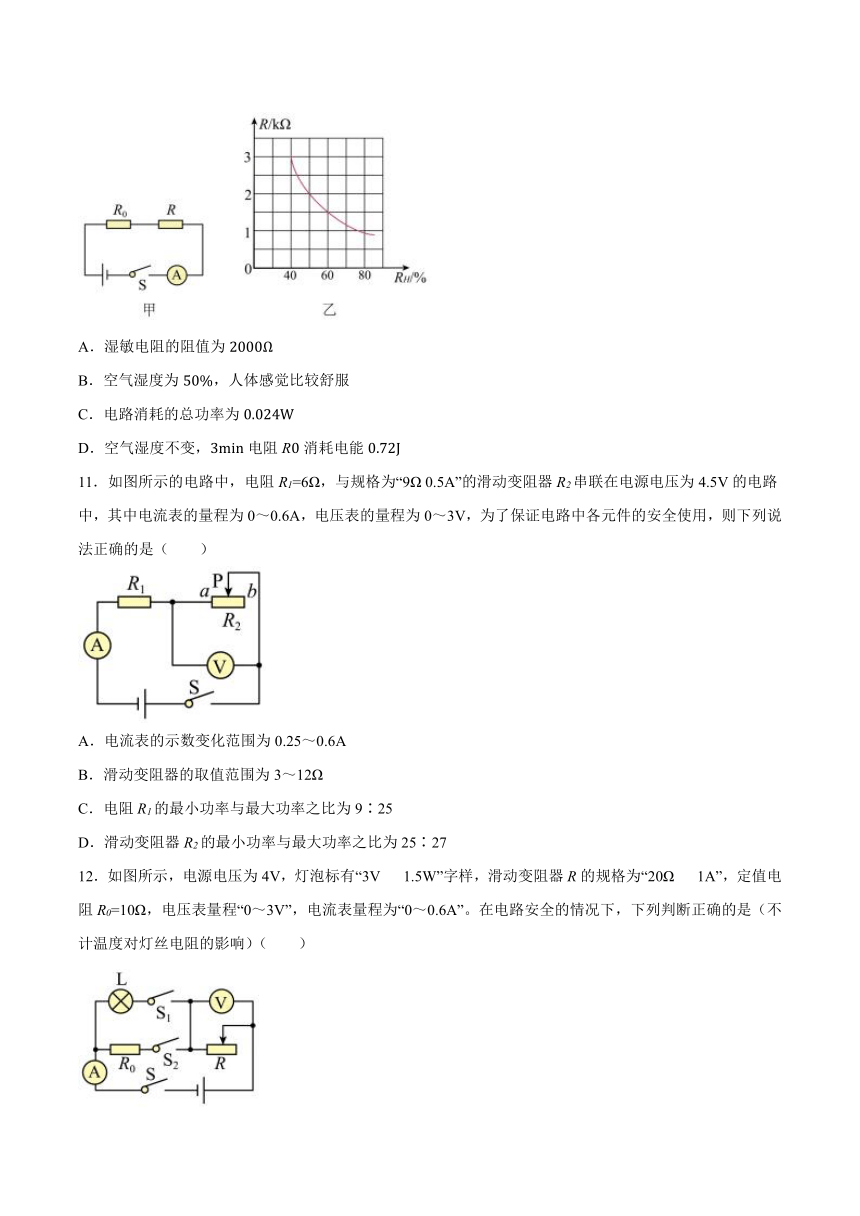

10．小聪设计了一款湿度计，从湿度计（由小量程电流表改装而成）指针所指刻度可知湿度大小，其原理如图甲所示。R0为1000Ω的定值电阻，电源电压恒为6V，R为湿敏电阻，其阻值随空气湿度的变化关系如图乙所示，人体感觉比较舒服的湿度RH范围是40%～60%。当指针所指湿度对应电流表示数为2mA时，下列说法错误的是（　　）
A．湿敏电阻的阻值为2000Ω
B．空气湿度为50%，人体感觉比较舒服
C．电路消耗的总功率为0.024W
D．空气湿度不变，3min电阻R0消耗电能0.72J
11．如图所示的电路中，电阻R1=6Ω，与规格为“9Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）
A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
12．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
二、多选题
13．如图所示电路，电源电压不变，V1和V2为电压表，A为电流表，R1为定值电阻，R2为滑动变阻器，灯丝的电阻不随温度的变化而变化，下列说法正确的是（　　）
A．闭合S1、断开S2，滑片P向右滑动时，电压表V1示数变化量为，电流表示数由I1变为I2，电阻R1功率的变化量为
B．闭合S1、断开S2，滑片P向左滑动时，电压表V1与电流表的示数比值不变
C．滑片P置于A端，先闭合S1、再闭合S2，电压表V1示数变大，电压表V2示数变小，电流表示数变大
D．只闭合S1，滑片P向左滑动时，电压表V2示数的变化量与电流表示数变化量之比保持不变
14．如图所示电路中，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器的规格为“80Ω 1A”，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响），闭合开关，在保证小灯泡两端电压不超过额定值及电表均安全的情况下（　　）
A．变阻器允许接入电路的最大阻值是60Ω B．整个电路消耗的最大总功率是9W
C．小灯泡消耗的最小功率是0.75W D．电流表的示数范围为0.25A﹣0.6A
15．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，下列判断正确的是（　　）
A．电阻 R1的阻值为 20Ω
B．电阻 R2的阻值为 8Ω
C．电源电压为 6V
D．电路消耗的总功率为 1.8W
16．如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
17．如图甲所示电路中，灯泡L额定电压为6V，滑动变阻器R上标有“40Ω 1A”字样，电流表量程为0~3A。当S闭合时，移动滑片P，使滑动变阻器接入电路的电阻为其总电阻的时，灯泡L正常发光，灯泡的I-U图象如图乙所示，下列说法正确的是（　　）
A．灯泡正常发光时的电阻为5Ω
B．电源电压为12V
C．灯泡正常发光时电路总功率为7.2W
D．用定值电阻R0替换灯泡L，保证在移动滑动变阻器滑片过程中电压表示数的最大值都会出现4V，则R0的取值范围为4Ω~20Ω
18．关于能量转化，下列说法中正确的是（　　）
A．干电池供电时主要是将化学能转化为电能 B．LED灯工作时主要将电能转化为光能
C．电风扇工作时主要将电能转化为内能 D．发电机工作时主要将机械能转化为电能
三、填空题
19．有一个标有“6V 3W”的小灯泡，题图为小灯泡的电流与电压的关系图像。当小灯泡正常发光时，小灯泡的电阻为______，电流通过小灯泡1分钟做的功是______J。若接在电压为4V的电源上，则此时小灯泡的实际功率是______W。
20．如图所示电路中，电源电压保持12V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，电阻R1=60Ω。只闭合开关S3，将滑动变阻器滑片P移到中点时，电流表示数为0.2A，小灯泡L 的实际功率为1.8W，此时电压表的示数是______V。在保证电路安全的前提下，电路消耗的最小功率是_______W。（不考虑温度对灯丝电阻的影响）
四、实验题
21．小乐用如图甲电路进行“测量小灯泡的电功率”的实验，已知小灯泡的额定电压为2.5V，正常工作时的电阻约为10Ω。
现有如下器材：电流表、电压表（只有0～3V）、开关、电压恒为6V的直流电源各一个，规格分别为“10Ω 1A”、“15Ω 2A”和“50Ω 0.5A”的滑动变阻器各一个，以及导线若干。
实验序号 U/V I/A P/W
1 3.0 0.32
2 2.5
3 2.0
小乐按图甲所示的电路图连接好电路后，闭合开关，发现电压表示数为3.0V，于是她就记录下电流表的示数（上表），之后再移动滑动变阻器的滑片，依次测量电压表示数为2.5V和2.0V时的电流，其中当灯泡正常发光时，电流表示数如图乙所示。接着小乐继续移动变阻器的滑片至某一位置时，发现小灯泡不亮，但是电压表和电流表均有示数且不损坏。
（1）小灯泡的额定功率为______W；
（2）小乐所选的滑动变阻器规格是______；
（3）上述过程中出现小灯泡不亮的原因可能是______。
五、计算题
22．如图是一款煲汤用的电热锅工作原理的简化电路图，该电热锅有两挡，分别是高温挡和保温挡。R1与R2均为电热丝，R2的阻值为66Ω，S1为温控开关，保温挡时的总功率是440W。求：
（1）保温挡时电路中的电流；
（2）高温挡时的电功率；
（3）若该电热锅煲汤时，高温挡工作0.5h，保温挡工作1h，则在此过程中消耗的电能是多少kW·h。
23．如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V 0.5A”字样，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器R的最大阻值20。只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
（1）滑动变阻器的最大阻值；
（2）小灯泡的额定功率；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的IU图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
参考答案：
1．D 2．D 3．C 4．C 5．B 6．C 7．B 8．B 9．D 10．C 11．B 12．D 13．ABD 14．ABC 15．BCD 16．ABC 17．BCD 18．ABD
19． 12 180 1.6
20． 3 1.8
21． 0.75 50Ω 0.5A 电路的电流过小，导致灯的实际功率过小
22．（1）2A；（2）1100W；（3）0.99kW·h
23．（1）15Ω；（2）2W；（3）2 7.5Ω
