(共29张PPT)
精品教学课件
第十二章 简单机械
第1节 杠杆
看古代战争片时,经常能看到一种攻
城用的机械，即人力抛石机，亦称牵引
抛石机，这种机械最早出现于公元前5
世纪战国时期，北周和隋唐时期西传，先
为早期的阿拉伯人使用,后传入欧洲。这种武器可把石弹、巨石或爆炸物投到敌方的城墙上、城内或兵阵内而造成破坏。你知道人力抛石机的原理吗？其中有什么物理奥秘呢
1. 认识杠杆，并能准确找出支点、动力、阻力、动力臂、阻力臂；能从常见的工具和简单机器中识别出杠杆；能对杠杆进行分类，并能根据实际需要选择合适的杠杆。
2. 通过探究，掌握杠杆的平衡条件，并能利用杠杆的平衡条件进行相关计算。
汽车刹车
这些工具在使用时，有什么共同特点？
它们工作时，能绕一个固定点转动。
1、定义： 一根硬棒,在力的作用下能够绕着固定点转动,这根硬棒叫杠杆。
知识点 1
杠 杆
1、定义： 一根硬棒,在力的作用下能够绕着固定点转动,这根硬棒叫杠杆。
棒：
直杠杆
曲杠杆

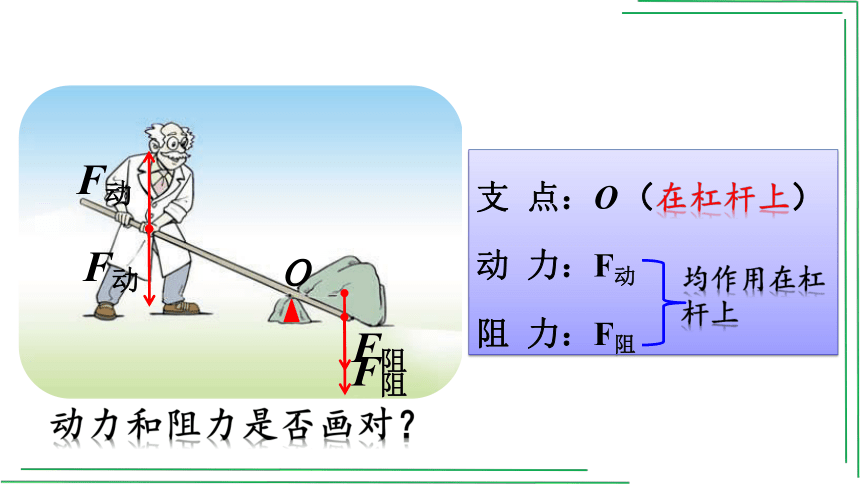

F阻
o
支 点：O
动 力：F动
阻 力：F阻
（在杠杆上）
均作用在杠杆上
F动
动力和阻力是否画对？

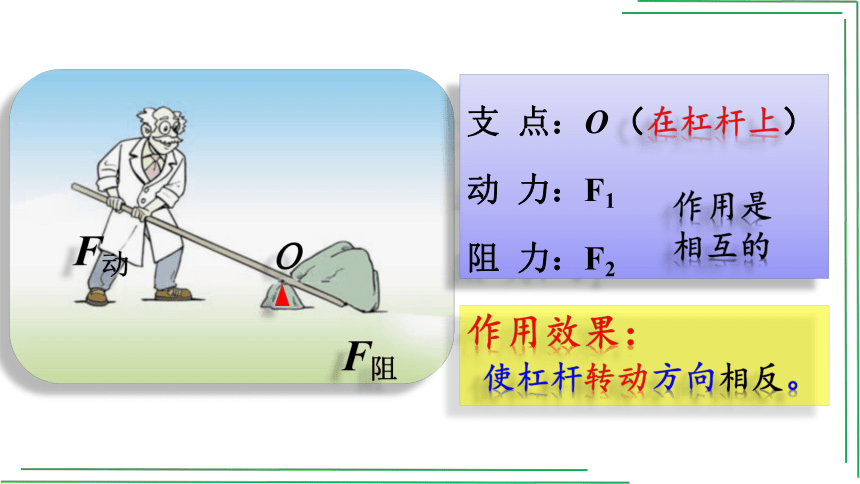

F阻
F动
o
支 点：O
动 力：F1
阻 力：F2
（在杠杆上）
作用是相互的
F动
F阻
作用效果：
使杠杆转动方向相反。

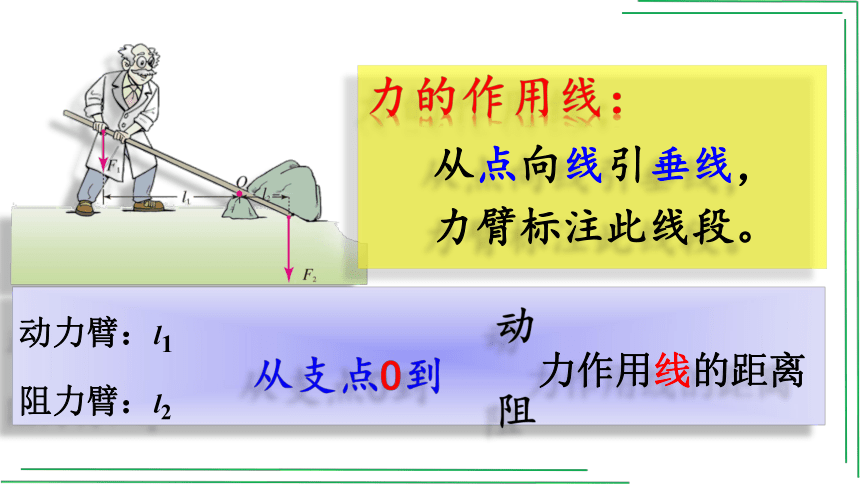

动力臂：l1
阻力臂：l2
从支点O到
动
阻
力作用线的距离
力的作用线：
从点向线引垂线，
力臂标注此线段。
F1
F2
o
阻力作用线
动力作用线
★画力臂的方法：
找支点，
画力线
从点向线引垂线，
力臂标注此线段。
l1
l2
1、如图所示，一个绕O点转动的杠杆，已知动力F的方向，在图中作出动力F1的力臂l示意图。
O
∟
l
F
2、如图所示，一个绕O点转动的杠杆，已知动力F1的方向，以及阻力F2方向，在图中作出动力F1的力臂l1以及阻力F2的力臂示意图。
∟
∟
F2
O
F1
l2
l1
3、如图所示，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力 F1的力臂l1 ，在图中作出阻力F2的力臂l2以及动力F1的示意图。
F2
●
O
F1
l2
l1
●
●
∟
∟
F1
o
情景
L1
G
L2
F1
O
l1
F2
l2
O
F2
F1
l2
l1
2．探究杠杆的平衡条件
1．平衡状态：静止（或匀速圆周转动）。
问题：杠杆在满足什么条件时才会平衡？
实验操作：
（1）杠杆平衡调节：平衡螺母向高的移动。
知识点 2
杠杆的平衡条件
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
（4）在杠杆的一侧挂上钩码作为阻力，通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
3.实验中，为什么让杠杆在水平位置平衡？
挂钩码或 用 弹簧测力计拉
2.实验中，如何方便地提供动力和阻力？
1.实验前，为什么让杠杆在水平位置平衡？
便于读出力臂
消除杠杆自重对实验的影响
杠杆平衡时，动力×动力臂=阻力×阻力臂。
次数 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1
2
3
4
5
6
例题 据《杭州日报》报道，2001年6月22日，在杭州动物园内，一位物理老师利用杠杆原理，仅用小小的弹簧测力计就测出了一头大象的质量。测量时利用了根长度为12m的槽钢作为杠杆。吊钩固定于槽钢的中点O。当槽钢水平静止时，弹簧测力计示数F1为200N。测得l1为6m，l2为4cm。若不计铁笼的质量，请估算大象的质量。g取10N/kg。
O
l1＝6m
l2＝4cm
F1＝200N
F2
例题：
由F1l1＝F2l2 得：
解：
F2
=
F1 l1
l2
=
200N×6m
0.04m
＝3×104N
=
10N/kg
3×104N
=3×103kg＝3t
m
=
F2
g
=
G
g
①l1＝3l2，F1是F2的＿＿＿倍。
②F1:F2＝2:5，l1:l2＝＿＿＿＿。
③l1:l2＝4:3，F2＝60 N，F1＝＿＿＿。
④F1＝15 N，F2＝75 N，l1＝15 cm，l2＝＿＿＿。
5:2
45N
3cm
【特点】
动力臂>阻力臂
【实例】
瓶起子
羊角锤
扳手
动力<阻力
省力
费距离
F1
F2
l1
l2
o
知识点 3
生活中的杠杆
【特点】
【实例】
动力臂<阻力臂
动力>阻力
费力
省距离
钓鱼竿
知识点 3
生活中的杠杆
【特点】
动力臂=阻力臂
【实例】
动力=阻力
不省力也不费力
不省距离也不费距离
跷跷板
天平
知识点 3
生活中的杠杆
