3.4 电能的输送练习-2020-2021学年高二下学期物理人教版（2019）选择性必修第二册（含答案）
文档属性
| 名称 | 3.4 电能的输送练习-2020-2021学年高二下学期物理人教版（2019）选择性必修第二册（含答案） |  | |
| 格式 | docx | ||
| 文件大小 | 337.0KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（2019） | ||
| 科目 | 物理 | ||
| 更新时间 | 2022-02-25 06:38:21 | ||
图片预览
文档简介

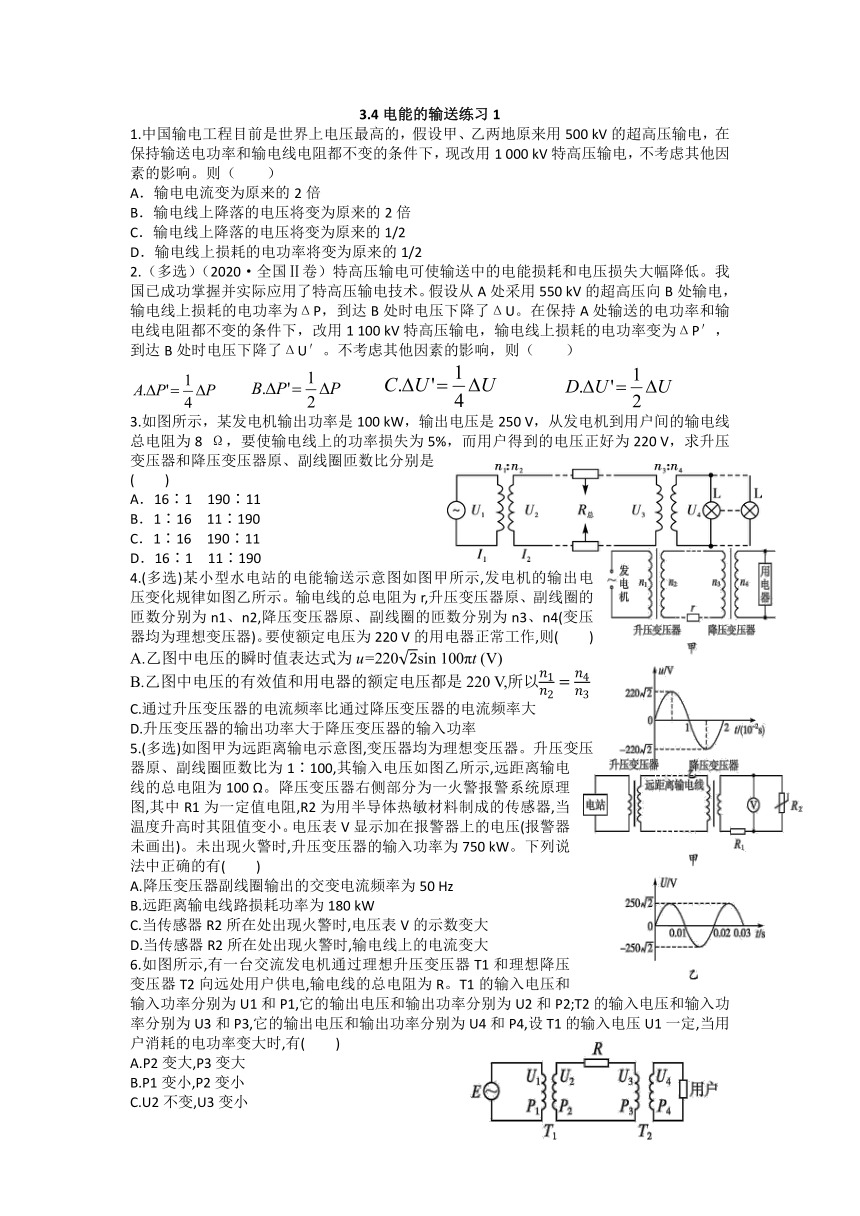

3.4电能的输送练习1
1.中国输电工程目前是世界上电压最高的，假设甲、乙两地原来用500 kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电，不考虑其他因素的影响。则（ ）
A．输电电流变为原来的2倍
B．输电线上降落的电压将变为原来的2倍
C．输电线上降落的电压将变为原来的1/2
D．输电线上损耗的电功率将变为原来的1/2
2.（多选）（2020·全国Ⅱ卷）特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′。不考虑其他因素的影响，则（ ）
3.如图所示，某发电机输出功率是100 kW，输出电压是250 V，从发电机到用户间的输电线总电阻为8 Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220 V，求升压变压器和降压变压器原、副线圈匝数比分别是( )
A．16∶1 190∶11
B．1∶16 11∶190
C．1∶16 190∶11
D．16∶1 11∶190
4.(多选)某小型水电站的电能输送示意图如图甲所示,发电机的输出电压变化规律如图乙所示。输电线的总电阻为r,升压变压器原、副线圈的匝数分别为n1、n2,降压变压器原、副线圈的匝数分别为n3、n4(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作,则( )
A.乙图中电压的瞬时值表达式为u=220sin 100πt (V)
B.乙图中电压的有效值和用电器的额定电压都是220 V,所以
C.通过升压变压器的电流频率比通过降压变压器的电流频率大
D.升压变压器的输出功率大于降压变压器的输入功率
5.(多选)如图甲为远距离输电示意图,变压器均为理想变压器。升压变压器原、副线圈匝数比为1∶100,其输入电压如图乙所示,远距离输电线的总电阻为100 Ω。降压变压器右侧部分为一火警报警系统原理图,其中R1为一定值电阻,R2为用半导体热敏材料制成的传感器,当温度升高时其阻值变小。电压表V显示加在报警器上的电压(报警器未画出)。未出现火警时,升压变压器的输入功率为750 kW。下列说法中正确的有( )
A.降压变压器副线圈输出的交变电流频率为50 Hz
B.远距离输电线路损耗功率为180 kW
C.当传感器R2所在处出现火警时,电压表V的示数变大
D.当传感器R2所在处出现火警时,输电线上的电流变大
6.如图所示,有一台交流发电机通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2;T2的输入电压和输入功率分别为U3和P3,它的输出电压和输出功率分别为U4和P4,设T1的输入电压U1一定,当用户消耗的电功率变大时,有( )
A.P2变大,P3变大
B.P1变小,P2变小
C.U2不变,U3变小
D.U2变小,U4变大

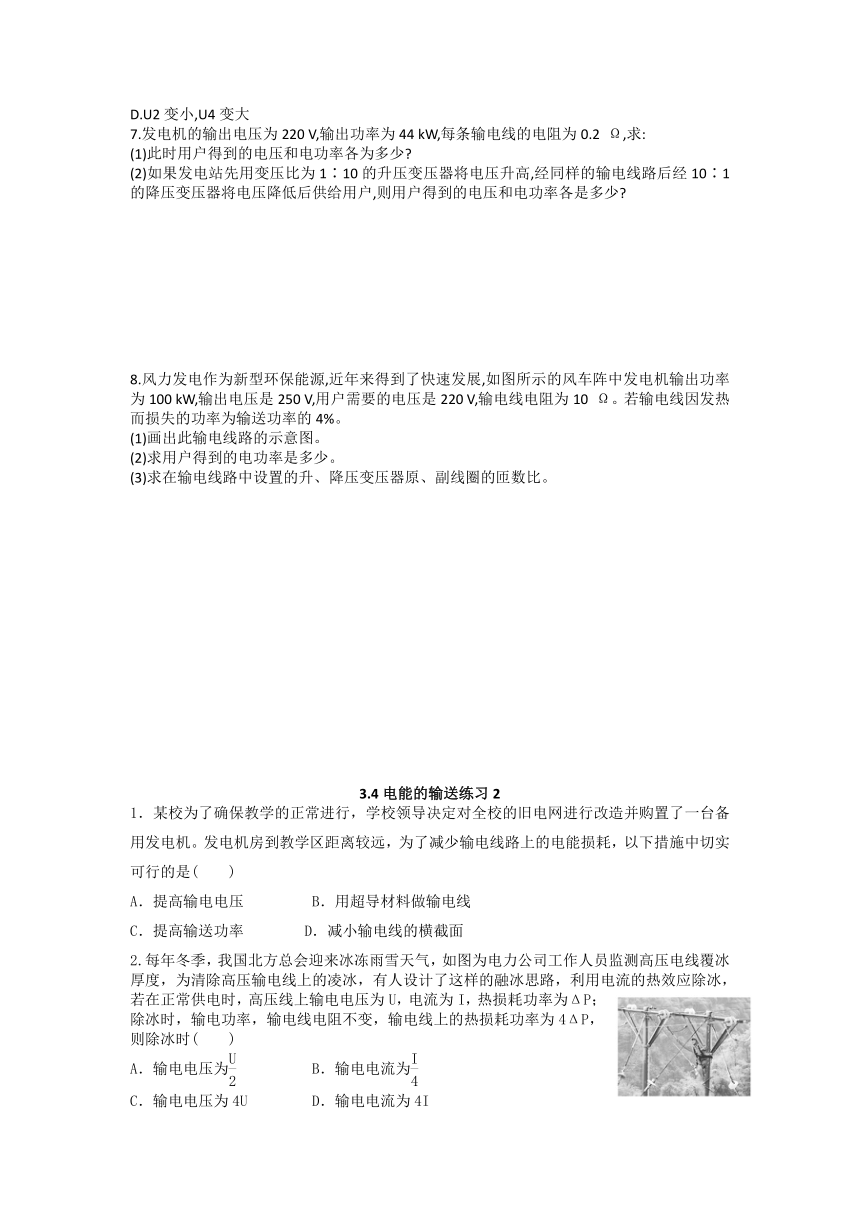

7.发电机的输出电压为220 V,输出功率为44 kW,每条输电线的电阻为0.2 Ω,求:
(1)此时用户得到的电压和电功率各为多少
(2)如果发电站先用变压比为1∶10的升压变压器将电压升高,经同样的输电线路后经10∶1的降压变压器将电压降低后供给用户,则用户得到的电压和电功率各是多少
8.风力发电作为新型环保能源,近年来得到了快速发展,如图所示的风车阵中发电机输出功率为100 kW,输出电压是250 V,用户需要的电压是220 V,输电线电阻为10 Ω。若输电线因发热而损失的功率为输送功率的4%。
(1)画出此输电线路的示意图。
(2)求用户得到的电功率是多少。
(3)求在输电线路中设置的升、降压变压器原、副线圈的匝数比。
3.4电能的输送练习2
1．某校为了确保教学的正常进行，学校领导决定对全校的旧电网进行改造并购置了一台备用发电机。发电机房到教学区距离较远，为了减少输电线路上的电能损耗，以下措施中切实可行的是( )
A．提高输电电压 B．用超导材料做输电线
C．提高输送功率 D．减小输电线的横截面
2.每年冬季，我国北方总会迎来冰冻雨雪天气，如图为电力公司工作人员监测高压电线覆冰厚度，为清除高压输电线上的凌冰，有人设计了这样的融冰思路，利用电流的热效应除冰，若在正常供电时，高压线上输电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电功率，输电线电阻不变，输电线上的热损耗功率为4ΔP，则除冰时( )
A．输电电压为 B．输电电流为
C．输电电压为4U D．输电电流为4I
3．(多选)如图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电，已知输电线的总电阻R＝10 Ω，降压变压器T2的原、副线圈匝数之比为4∶1，副线圈与用电器R0组成闭合电路。若T1、T2均为理想变压器，降压变压器T2的副线圈两端电压u＝220sin100πt(V)，当用电器电阻R0＝11 Ω时( )
A.通过用电器R0的电流有效值是20 A
B．当用电器的电阻R0减小时，发电机的输出功率减小
C．发电机中的电流变化频率为100 Hz
D．升压变压器T1的输入功率为4 650 W
4.输电线路改造前，傍晚时分家里的灯光昏暗，夜深人静时灯光变得亮一些。如图所示是家庭电路的简图，设家庭电路电压为220 V不变，两条输电线电阻分别为r(电阻较小)。下列说法正确的是( )
A.傍晚时分，用电器个数增多，输电线上损耗的电压变大
B．夜深人静时，用电器个数减少，输电线上损耗的功率变大
C．想要减小输电线上电能的损耗，可以换细一点的输电线
D．想要减小输电线上电能的损耗，可以把铜质输电线换成镍铜合金线
5．随着5G网络建设热潮的开启，中国5G基站的数量快速增长，实现5G网络覆盖的城市也越来越多。但是5G基站单系统功耗量为4 kW(基站用电器功率)，而在4G时代，基站单系统功耗仅为1 kW。目前困扰5G发展的大难题是供电。如图所示。某基站距离100 kV主供电线路约为5 km，线路电阻为40 Ω。现要将4G基站改造为5G基站，而且线路损耗为总功耗的20%，在只更换变压器(均为理想变压器)的前提下，高压变压器的原、副线圈匝数比应变为( )
A．25∶1 B．50∶1 C．100∶1 D．400∶3
如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2。在T的原线圈两端接入一电压u＝Umsinωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为( )
A.() B．()
C．4()2()2r D．4()2()2r
7．(多选)如图所示为远距离高压输电的示意图．关于远距离输电，下列表述正确的是( )
A．增加输电导线的横截面积有利于减少输电过程中的电能损耗
B．高压输电是通过减小输电电流来减少电路的发热损耗的
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损耗越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
8．发电厂发电机的输出电压为U1，发电厂至学校的输电导线总电阻为R，通过导线上的电流为I，学校得到的电压为U2，则对输电导线上损耗的功率的表达式错误的是( )
A. B．
C．I2R D．I(U1－U2)
9．远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为ΔP，若输送的电功率增加为2P，而输电线中损失的电功率减为，(输电线电阻不变)那么输电电压应增为 ( )
A．32U B．16U C．8U D．4U
远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n1，n2，电压分别为U1，U2，电流分别为I1，I2，输电线上的电阻为R.变压器为理想变压器，则下列关系式中正确的是( )
A.＝ B．I2＝
C．I1U1＝IR D．I1U1＝I2U2
11．如图1所示，一个小型水力发电站，发电机输出电压U0＝315 V，内电阻可以忽略不计，最大输出功率为Pm＝30 kW，它通过总电阻r线＝2.0 Ω的输电线直接向远处的居民区供电，设居民区所有用电器都是额定电压U用＝220 V的白炽灯，额定总功率为P用＝22 kW，不计灯丝电阻随温度的变化。试求：
(1)当居民区的电灯全部使用时，电灯两端的实际电压是多少伏？发电机实际输出的电功率多大？
(2)若采用高压输电，在发电机端用升压变压器，在用户端用降压变压器，且不计变压器和用户线路的损耗，如图2所示已知用户变压器的降压比为40∶1。当全部用户电灯正常发光时，输电线上损耗的功率多大？
12.某发电厂发电机输出功率为40 kW,输出电压为400 V,用变压比(原、副线圈匝数比)为n1∶n2=1∶5的变压器升压后向某小区供电,输电线的总电阻为r=5 Ω,电能到达该小区后再用变压器降为220 V。
(1)画出输电过程的电路示意图。
(2)求输电线上损失的电功率。
(3)求降压变压器的变压比n3∶n4。
13．如图所示，某小型水电站发电机的输出功率为10 kW，输出电压为400 V，向距离较远的用户供电，为了减少电能损耗，使用2 kV高压输电，最后用户得到“220 V 9.5 kW”的电能，求：
(1)水电站升压变压器原、副线圈匝数比；
(2)输电线路导线电阻R；
(3)用户降压变压器原、副线圈匝数比.
3.4电能的输送练习1参考答案
C 2.AD 3.C 4.AD 5.AD 6.AC
7.答案:(1)140 V 28 kW (2)219.2 V 43.84 kW
8.答案 (1) (2)96 kW (3)1∶20 240∶11
3.4电能的输送练习2参考答案
1.A 2.A 3.AD 4.A 5.C 6.C 7.ABD 8.A 9.D 10.D
11.答案：(1)165 V 23 625 W (2)12.5 W
12.答案：(1) (2)2 000 W (3)95∶11
13.答案：(1) (2)20 Ω (3)
1.中国输电工程目前是世界上电压最高的，假设甲、乙两地原来用500 kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电，不考虑其他因素的影响。则（ ）
A．输电电流变为原来的2倍
B．输电线上降落的电压将变为原来的2倍
C．输电线上降落的电压将变为原来的1/2
D．输电线上损耗的电功率将变为原来的1/2
2.（多选）（2020·全国Ⅱ卷）特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′。不考虑其他因素的影响，则（ ）
3.如图所示，某发电机输出功率是100 kW，输出电压是250 V，从发电机到用户间的输电线总电阻为8 Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220 V，求升压变压器和降压变压器原、副线圈匝数比分别是( )
A．16∶1 190∶11
B．1∶16 11∶190
C．1∶16 190∶11
D．16∶1 11∶190
4.(多选)某小型水电站的电能输送示意图如图甲所示,发电机的输出电压变化规律如图乙所示。输电线的总电阻为r,升压变压器原、副线圈的匝数分别为n1、n2,降压变压器原、副线圈的匝数分别为n3、n4(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作,则( )
A.乙图中电压的瞬时值表达式为u=220sin 100πt (V)
B.乙图中电压的有效值和用电器的额定电压都是220 V,所以
C.通过升压变压器的电流频率比通过降压变压器的电流频率大
D.升压变压器的输出功率大于降压变压器的输入功率
5.(多选)如图甲为远距离输电示意图,变压器均为理想变压器。升压变压器原、副线圈匝数比为1∶100,其输入电压如图乙所示,远距离输电线的总电阻为100 Ω。降压变压器右侧部分为一火警报警系统原理图,其中R1为一定值电阻,R2为用半导体热敏材料制成的传感器,当温度升高时其阻值变小。电压表V显示加在报警器上的电压(报警器未画出)。未出现火警时,升压变压器的输入功率为750 kW。下列说法中正确的有( )
A.降压变压器副线圈输出的交变电流频率为50 Hz
B.远距离输电线路损耗功率为180 kW
C.当传感器R2所在处出现火警时,电压表V的示数变大
D.当传感器R2所在处出现火警时,输电线上的电流变大
6.如图所示,有一台交流发电机通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2;T2的输入电压和输入功率分别为U3和P3,它的输出电压和输出功率分别为U4和P4,设T1的输入电压U1一定,当用户消耗的电功率变大时,有( )
A.P2变大,P3变大
B.P1变小,P2变小
C.U2不变,U3变小
D.U2变小,U4变大
7.发电机的输出电压为220 V,输出功率为44 kW,每条输电线的电阻为0.2 Ω,求:
(1)此时用户得到的电压和电功率各为多少
(2)如果发电站先用变压比为1∶10的升压变压器将电压升高,经同样的输电线路后经10∶1的降压变压器将电压降低后供给用户,则用户得到的电压和电功率各是多少
8.风力发电作为新型环保能源,近年来得到了快速发展,如图所示的风车阵中发电机输出功率为100 kW,输出电压是250 V,用户需要的电压是220 V,输电线电阻为10 Ω。若输电线因发热而损失的功率为输送功率的4%。
(1)画出此输电线路的示意图。
(2)求用户得到的电功率是多少。
(3)求在输电线路中设置的升、降压变压器原、副线圈的匝数比。
3.4电能的输送练习2
1．某校为了确保教学的正常进行，学校领导决定对全校的旧电网进行改造并购置了一台备用发电机。发电机房到教学区距离较远，为了减少输电线路上的电能损耗，以下措施中切实可行的是( )
A．提高输电电压 B．用超导材料做输电线
C．提高输送功率 D．减小输电线的横截面
2.每年冬季，我国北方总会迎来冰冻雨雪天气，如图为电力公司工作人员监测高压电线覆冰厚度，为清除高压输电线上的凌冰，有人设计了这样的融冰思路，利用电流的热效应除冰，若在正常供电时，高压线上输电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电功率，输电线电阻不变，输电线上的热损耗功率为4ΔP，则除冰时( )
A．输电电压为 B．输电电流为
C．输电电压为4U D．输电电流为4I
3．(多选)如图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电，已知输电线的总电阻R＝10 Ω，降压变压器T2的原、副线圈匝数之比为4∶1，副线圈与用电器R0组成闭合电路。若T1、T2均为理想变压器，降压变压器T2的副线圈两端电压u＝220sin100πt(V)，当用电器电阻R0＝11 Ω时( )
A.通过用电器R0的电流有效值是20 A
B．当用电器的电阻R0减小时，发电机的输出功率减小
C．发电机中的电流变化频率为100 Hz
D．升压变压器T1的输入功率为4 650 W
4.输电线路改造前，傍晚时分家里的灯光昏暗，夜深人静时灯光变得亮一些。如图所示是家庭电路的简图，设家庭电路电压为220 V不变，两条输电线电阻分别为r(电阻较小)。下列说法正确的是( )
A.傍晚时分，用电器个数增多，输电线上损耗的电压变大
B．夜深人静时，用电器个数减少，输电线上损耗的功率变大
C．想要减小输电线上电能的损耗，可以换细一点的输电线
D．想要减小输电线上电能的损耗，可以把铜质输电线换成镍铜合金线
5．随着5G网络建设热潮的开启，中国5G基站的数量快速增长，实现5G网络覆盖的城市也越来越多。但是5G基站单系统功耗量为4 kW(基站用电器功率)，而在4G时代，基站单系统功耗仅为1 kW。目前困扰5G发展的大难题是供电。如图所示。某基站距离100 kV主供电线路约为5 km，线路电阻为40 Ω。现要将4G基站改造为5G基站，而且线路损耗为总功耗的20%，在只更换变压器(均为理想变压器)的前提下，高压变压器的原、副线圈匝数比应变为( )
A．25∶1 B．50∶1 C．100∶1 D．400∶3
如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2。在T的原线圈两端接入一电压u＝Umsinωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为( )
A.() B．()
C．4()2()2r D．4()2()2r
7．(多选)如图所示为远距离高压输电的示意图．关于远距离输电，下列表述正确的是( )
A．增加输电导线的横截面积有利于减少输电过程中的电能损耗
B．高压输电是通过减小输电电流来减少电路的发热损耗的
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损耗越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
8．发电厂发电机的输出电压为U1，发电厂至学校的输电导线总电阻为R，通过导线上的电流为I，学校得到的电压为U2，则对输电导线上损耗的功率的表达式错误的是( )
A. B．
C．I2R D．I(U1－U2)
9．远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为ΔP，若输送的电功率增加为2P，而输电线中损失的电功率减为，(输电线电阻不变)那么输电电压应增为 ( )
A．32U B．16U C．8U D．4U
远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n1，n2，电压分别为U1，U2，电流分别为I1，I2，输电线上的电阻为R.变压器为理想变压器，则下列关系式中正确的是( )
A.＝ B．I2＝
C．I1U1＝IR D．I1U1＝I2U2
11．如图1所示，一个小型水力发电站，发电机输出电压U0＝315 V，内电阻可以忽略不计，最大输出功率为Pm＝30 kW，它通过总电阻r线＝2.0 Ω的输电线直接向远处的居民区供电，设居民区所有用电器都是额定电压U用＝220 V的白炽灯，额定总功率为P用＝22 kW，不计灯丝电阻随温度的变化。试求：
(1)当居民区的电灯全部使用时，电灯两端的实际电压是多少伏？发电机实际输出的电功率多大？
(2)若采用高压输电，在发电机端用升压变压器，在用户端用降压变压器，且不计变压器和用户线路的损耗，如图2所示已知用户变压器的降压比为40∶1。当全部用户电灯正常发光时，输电线上损耗的功率多大？
12.某发电厂发电机输出功率为40 kW,输出电压为400 V,用变压比(原、副线圈匝数比)为n1∶n2=1∶5的变压器升压后向某小区供电,输电线的总电阻为r=5 Ω,电能到达该小区后再用变压器降为220 V。
(1)画出输电过程的电路示意图。
(2)求输电线上损失的电功率。
(3)求降压变压器的变压比n3∶n4。
13．如图所示，某小型水电站发电机的输出功率为10 kW，输出电压为400 V，向距离较远的用户供电，为了减少电能损耗，使用2 kV高压输电，最后用户得到“220 V 9.5 kW”的电能，求：
(1)水电站升压变压器原、副线圈匝数比；
(2)输电线路导线电阻R；
(3)用户降压变压器原、副线圈匝数比.
3.4电能的输送练习1参考答案
C 2.AD 3.C 4.AD 5.AD 6.AC
7.答案:(1)140 V 28 kW (2)219.2 V 43.84 kW
8.答案 (1) (2)96 kW (3)1∶20 240∶11
3.4电能的输送练习2参考答案
1.A 2.A 3.AD 4.A 5.C 6.C 7.ABD 8.A 9.D 10.D
11.答案：(1)165 V 23 625 W (2)12.5 W
12.答案：(1) (2)2 000 W (3)95∶11
13.答案：(1) (2)20 Ω (3)
