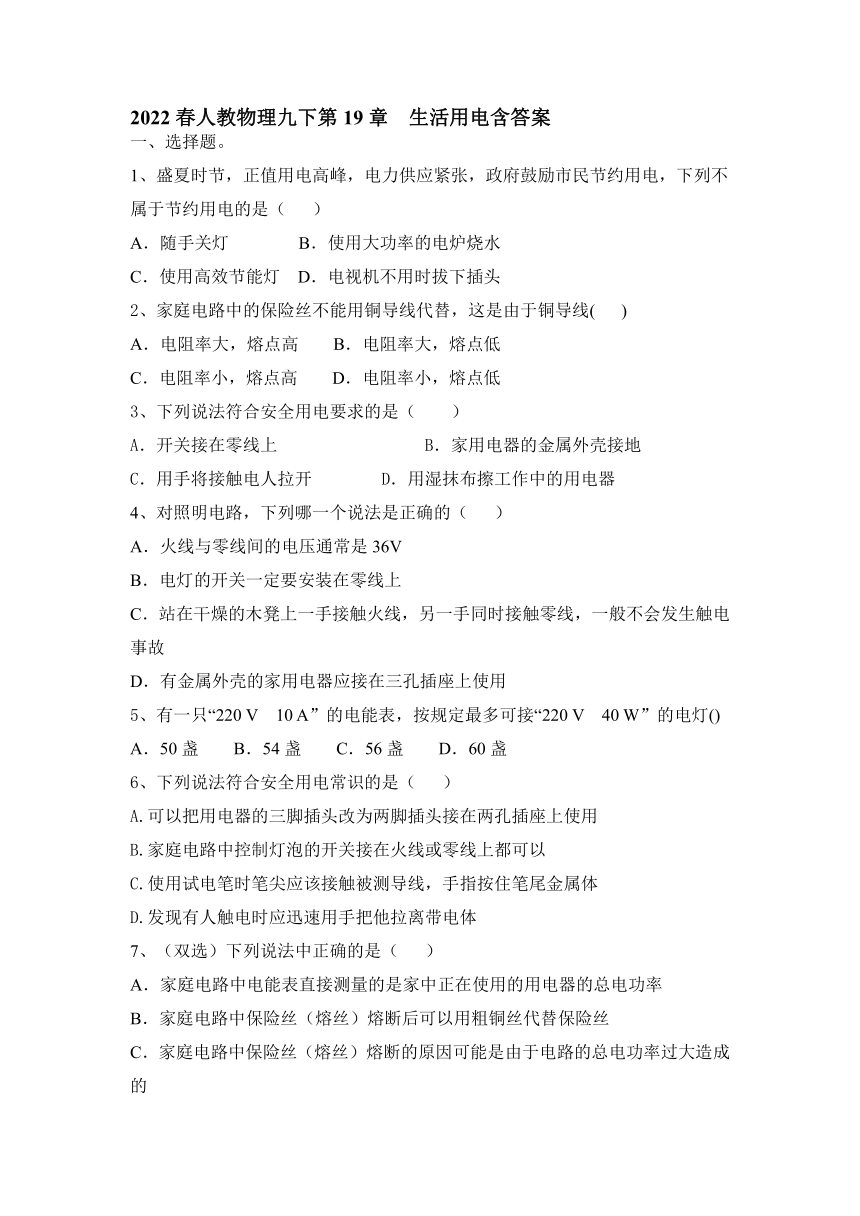

2022春人教物理九下第19章 生活用电含答案
一、选择题。
1、盛夏时节,正值用电高峰,电力供应紧张,政府鼓励市民节约用电,下列不属于节约用电的是( )
A.随手关灯 B.使用大功率的电炉烧水
C.使用高效节能灯 D.电视机不用时拔下插头
2、家庭电路中的保险丝不能用铜导线代替,这是由于铜导线( )
A.电阻率大,熔点高 B.电阻率大,熔点低
C.电阻率小,熔点高 D.电阻率小,熔点低
3、下列说法符合安全用电要求的是( )
A.开关接在零线上 B.家用电器的金属外壳接地
C.用手将接触电人拉开 D.用湿抹布擦工作中的用电器
4、对照明电路,下列哪一个说法是正确的( )
A.火线与零线间的电压通常是36V
B.电灯的开关一定要安装在零线上
C.站在干燥的木凳上一手接触火线,另一手同时接触零线,一般不会发生触电事故
D.有金属外壳的家用电器应接在三孔插座上使用
5、有一只“220 V 10 A”的电能表,按规定最多可接“220 V 40 W”的电灯()
A.50盏 B.54盏 C.56盏 D.60盏
6、下列说法符合安全用电常识的是( )
A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B.家庭电路中控制灯泡的开关接在火线或零线上都可以
C.使用试电笔时笔尖应该接触被测导线,手指按住笔尾金属体
D.发现有人触电时应迅速用手把他拉离带电体
7、(双选)下列说法中正确的是( )
A.家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B.家庭电路中保险丝(熔丝)熔断后可以用粗铜丝代替保险丝
C.家庭电路中保险丝(熔丝)熔断的原因可能是由于电路的总电功率过大造成的
D.家庭电路中原有用电器正常工作的前提下,再增加正常工作的用电器,家庭电路中的总电功率一定会增大
8、小明用如图所示电路做“探究熔丝熔断原因”的实验.闭合开关,灯正常发光.下列方法能使熔丝熔断的是( )
A.用一根导线连接A、B B.用一根导线连接B、D
C.用一根导线连接C、D D.用灯泡替代AB间导线接入电路
9、关于家庭电路和安全用电,下列说法正确的是( )
A.控制用电器的开关应接在用电器与火线之间
B.保险丝烧毁后,可用铁丝来代替保险丝
C.家庭电路中空气开关跳闸,一定是用电器总功率过大
D.户外露营时,如遇雷雨天气,可在大树下避雨
10、关于家用电路,下列说法中正确的是( )
A.电路中的总电阻较大,是因为同时工作的用电器较多
B.电路中的总电流较大,是因为用电器的电阻较大
C.安装保险丝,是因为保险丝的电阻较大
D.电炉丝热得发红,连接电炉的导线却不热,是因为电炉丝的电阻远比导线的电阻大
11、用电高峰时期,家庭里的白炽灯泡亮度比正常发光时要暗—些.这是因为,在用电高峰时( )
A.并联用电器增多,电路的总电阻增大
B.并联用电器增多,电路的总电流减小
C.并联用电器增多,家用电器的实际功率减小
D.并联用电器增多,家用电器的额定功率减小
12、“珍爱生命,注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法,不符合要求的是( )
A.电线和用电器达到使用寿命后要及时更换
B.更换灯泡,搬动电器前要先断开电源开关
C.放风筝时要远离高压电线
D.雷雨天气要尽快到大树下避雨
二、填空题。
13、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成.为了保证各用电器之间互不影响,各个用电器间是________联的(填“串”或“并”)。
14、暑期持续高温,居民家里的空调、电扇、冰箱都闲不住,导致电路火灾时有发生,调查发现,起火原因是:电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答:“超负荷”是指电路中的________(填“电流”或“电阻”)过大,其原因是________________.
15、在家庭电路中为防止触电,必须把用电器的开关装在 线与用电器之间。如图所示的电路符合安全用电原则,当试电笔检测图中两孔插座的 (选填“a”或“b”)孔时,氖管会发光。
16、小林家买了一台“220V 1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线,组装了一个多孔的移动插座(如图所示).这个移动插座存在的两个问题:①________ ;②________ 。
17、照明电路中的保险丝是用________做成的;选用保险丝时,应该使它的额定电流________电路中最大正常工作电流.
18、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器________(填“会”或“不会”)切断电路。若人体电阻为10k,触电时通过人体的电流为________mA。
三、作图题。
19、如图所示,请把电饭锅的三条线,按照安全用电的原则,对应连到插头上。
四、简答题。
20、如图所示,由于人们没有按安全用电的原则用电,造成了电路中电流过大,从而使插座板发生热甚至要燃烧,利用你所学过的知识来回答下面问题。
(1)上面所说的“电路中电流过大”产生的原因是什么?
(2)在家庭电路中,人们安装了保险丝来防止这种现象所带来的危害.保险丝是根据什么原理制成的?
(3)小明家的保险丝经常熔断,在不改电路其它原件的情况下,小明的爸爸想换一个规格大些的是否可以?
五、计算类综合题。
21、如图所示,A为一根5 A的保险丝,B、C均为3 A的保险丝.R1=21 Ω,R2=18 Ω.S断开时,通过R1的电流为2.4 A.问当S闭合时,
(1)流过A保险丝的电流为多少安?
(2)哪根保险丝有可能熔断?该保险丝应该换用下表中直径为多大的保险丝?

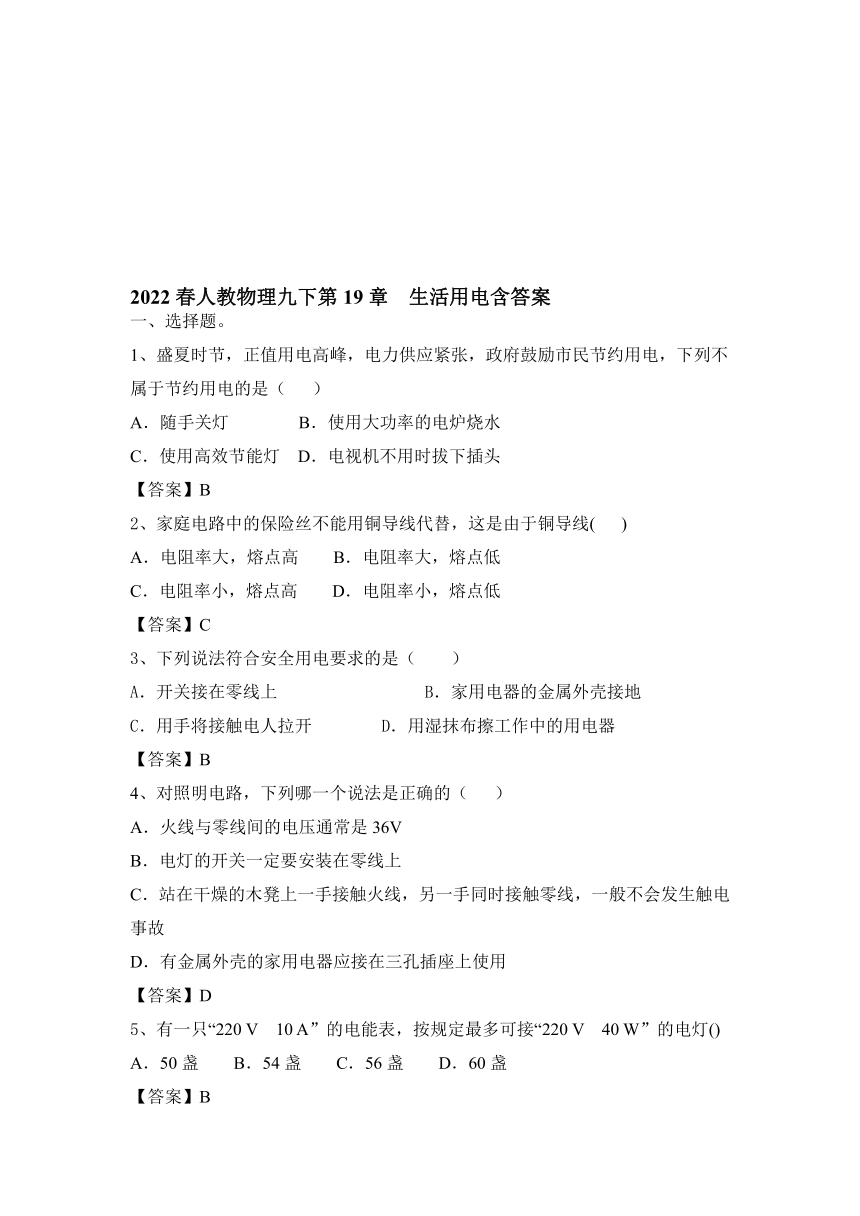

2022春人教物理九下第19章 生活用电含答案
一、选择题。
1、盛夏时节,正值用电高峰,电力供应紧张,政府鼓励市民节约用电,下列不属于节约用电的是( )
A.随手关灯 B.使用大功率的电炉烧水
C.使用高效节能灯 D.电视机不用时拔下插头
【答案】B
2、家庭电路中的保险丝不能用铜导线代替,这是由于铜导线( )
A.电阻率大,熔点高 B.电阻率大,熔点低
C.电阻率小,熔点高 D.电阻率小,熔点低
【答案】C
3、下列说法符合安全用电要求的是( )
A.开关接在零线上 B.家用电器的金属外壳接地
C.用手将接触电人拉开 D.用湿抹布擦工作中的用电器
【答案】B
4、对照明电路,下列哪一个说法是正确的( )
A.火线与零线间的电压通常是36V
B.电灯的开关一定要安装在零线上
C.站在干燥的木凳上一手接触火线,另一手同时接触零线,一般不会发生触电事故
D.有金属外壳的家用电器应接在三孔插座上使用
【答案】D
5、有一只“220 V 10 A”的电能表,按规定最多可接“220 V 40 W”的电灯()
A.50盏 B.54盏 C.56盏 D.60盏
【答案】B
6、下列说法符合安全用电常识的是( )
A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B.家庭电路中控制灯泡的开关接在火线或零线上都可以
C.使用试电笔时笔尖应该接触被测导线,手指按住笔尾金属体
D.发现有人触电时应迅速用手把他拉离带电体
【答案】C
7、(双选)下列说法中正确的是( )
A.家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B.家庭电路中保险丝(熔丝)熔断后可以用粗铜丝代替保险丝
C.家庭电路中保险丝(熔丝)熔断的原因可能是由于电路的总电功率过大造成的
D.家庭电路中原有用电器正常工作的前提下,再增加正常工作的用电器,家庭电路中的总电功率一定会增大
【答案】CD

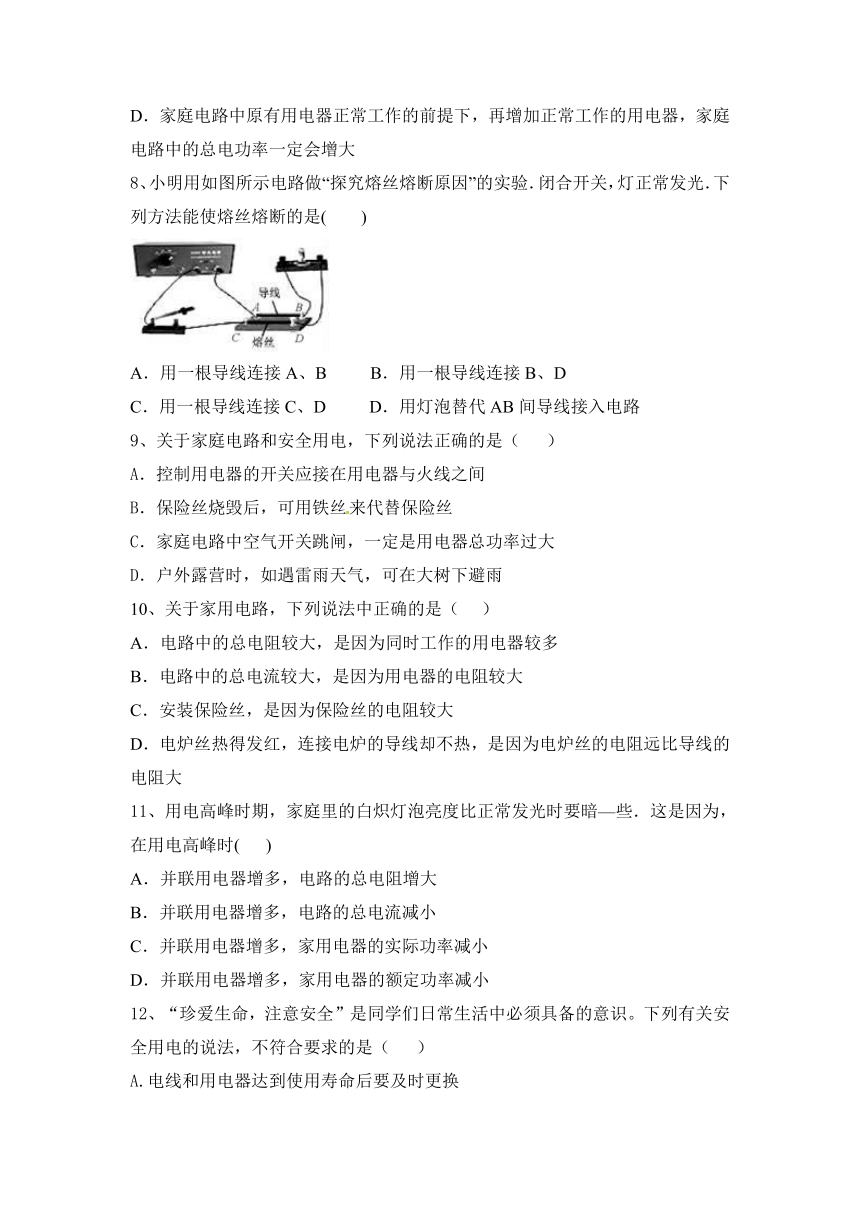

8、小明用如图所示电路做“探究熔丝熔断原因”的实验.闭合开关,灯正常发光.下列方法能使熔丝熔断的是( )
A.用一根导线连接A、B B.用一根导线连接B、D
C.用一根导线连接C、D D.用灯泡替代AB间导线接入电路
【答案】B
9、关于家庭电路和安全用电,下列说法正确的是( )
A.控制用电器的开关应接在用电器与火线之间
B.保险丝烧毁后,可用铁丝来代替保险丝
C.家庭电路中空气开关跳闸,一定是用电器总功率过大
D.户外露营时,如遇雷雨天气,可在大树下避雨
【答案】A
10、关于家用电路,下列说法中正确的是( )
A.电路中的总电阻较大,是因为同时工作的用电器较多
B.电路中的总电流较大,是因为用电器的电阻较大
C.安装保险丝,是因为保险丝的电阻较大
D.电炉丝热得发红,连接电炉的导线却不热,是因为电炉丝的电阻远比导线的电阻大
【答案】D
11、用电高峰时期,家庭里的白炽灯泡亮度比正常发光时要暗—些.这是因为,在用电高峰时( )
A.并联用电器增多,电路的总电阻增大
B.并联用电器增多,电路的总电流减小
C.并联用电器增多,家用电器的实际功率减小
D.并联用电器增多,家用电器的额定功率减小
【答案】C
12、“珍爱生命,注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法,不符合要求的是( )
A.电线和用电器达到使用寿命后要及时更换
B.更换灯泡,搬动电器前要先断开电源开关
C.放风筝时要远离高压电线
D.雷雨天气要尽快到大树下避雨
【答案】D
二、填空题。
13、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成.为了保证各用电器之间互不影响,各个用电器间是________联的(填“串”或“并”)。
【答案】电能表 总开关 保险丝 并
14、暑期持续高温,居民家里的空调、电扇、冰箱都闲不住,导致电路火灾时有发生,调查发现,起火原因是:电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答:“超负荷”是指电路中的________(填“电流”或“电阻”)过大,其原因是________________.
【答案】电流 用电器总功率过大
15、在家庭电路中为防止触电,必须把用电器的开关装在 线与用电器之间。如图所示的电路符合安全用电原则,当试电笔检测图中两孔插座的 (选填“a”或“b”)孔时,氖管会发光。
【答案】火;b。
16、小林家买了一台“220V 1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线,组装了一个多孔的移动插座(如图所示).这个移动插座存在的两个问题:①________ ;②________ 。
【答案】插座允许通过的电流小于热水器正常工作时的电流; 从安全用电来说,两脚插头没有接地线。
17、照明电路中的保险丝是用________做成的;选用保险丝时,应该使它的额定电流________电路中最大正常工作电流.
【答案】铅锑合金 稍大于

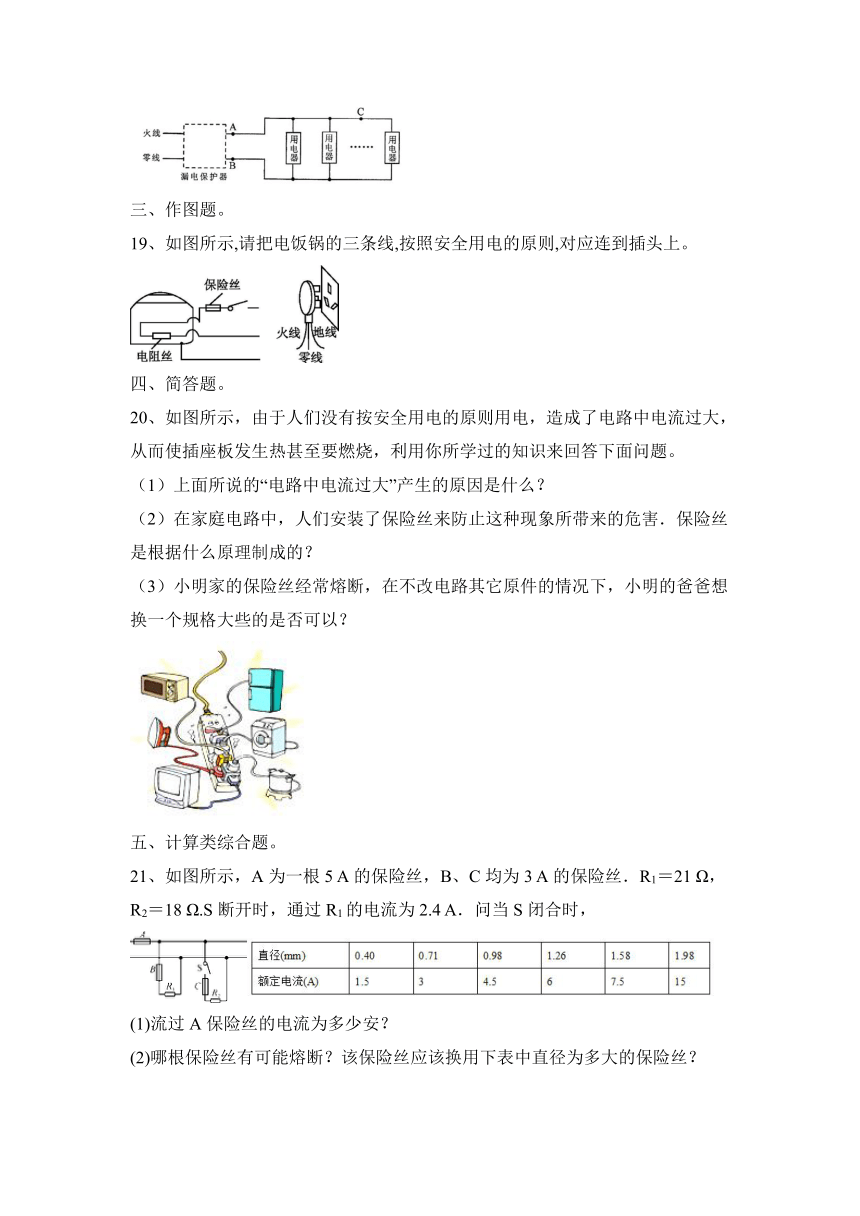

18、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器________(填“会”或“不会”)切断电路。若人体电阻为10k,触电时通过人体的电流为________mA。
【答案】会 22
三、作图题。
19、如图所示,请把电饭锅的三条线,按照安全用电的原则,对应连到插头上。
【答案】如图所示:
四、简答题。
20、如图所示,由于人们没有按安全用电的原则用电,造成了电路中电流过大,从而使插座板发生热甚至要燃烧,利用你所学过的知识来回答下面问题。
(1)上面所说的“电路中电流过大”产生的原因是什么?
(2)在家庭电路中,人们安装了保险丝来防止这种现象所带来的危害.保险丝是根据什么原理制成的?
(3)小明家的保险丝经常熔断,在不改电路其它原件的情况下,小明的爸爸想换一个规格大些的是否可以?
【答案】(1)分析上图可知,此时导致家庭电路中电流过大的原因是由于总功率过大造成的;
(2)保险丝应串联在电路中,据焦耳定律可知,保险丝应选用电阻较大的、熔点较低的材料制成,即在电流过大时,产生热量较多,即此时会自动熔断,保护电路,即它是利用电流的热效应的原理制成的;
(3)短路或总功率过大都会导致保险丝熔断,所以我们使用对应的规格的保险丝,且必须检查清楚电路的故障后再闭合开关,千万不能直接换上规格大些的保险丝直接供电.
【解析】(1)家庭电路中电流过大的原因有两个,即短路和总功率过大;
(2)保险丝通常安装在火线上,它是由电阻率大、熔点低的铅锑合金制成的,当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用;
(3))家庭电路因故障导致保险丝熔断,更换上对应规格的保险丝后应当检查电路故障的原因后再合上闸刀开关,恢复供电。
五、计算类综合题。
21、如图所示,A为一根5 A的保险丝,B、C均为3 A的保险丝.R1=21 Ω,R2=18 Ω.S断开时,通过R1的电流为2.4 A.问当S闭合时,
(1)流过A保险丝的电流为多少安?
(2)哪根保险丝有可能熔断?该保险丝应该换用下表中直径为多大的保险丝?
【答案】(1)5.2 A;(2)保险丝A会熔断;应选择直径为1.26 mm的保险丝。
【解析】(1)由I=可知,电源电压:U=U1=I1R1=2.4A×21Ω=50.4V,通过R2的电流:I2= =2.8A,因为并联电路干路总电流等于各支路的电流之和,所以通过保险丝A的电流I=I1+I2=2.4A+2.8A=5.2A;(2)根据表中数据和上述计算结果可知:I>5A,I1<3A.I2<3A,所以保险丝A会熔断,应选择直径为1.26mm的保险丝。
