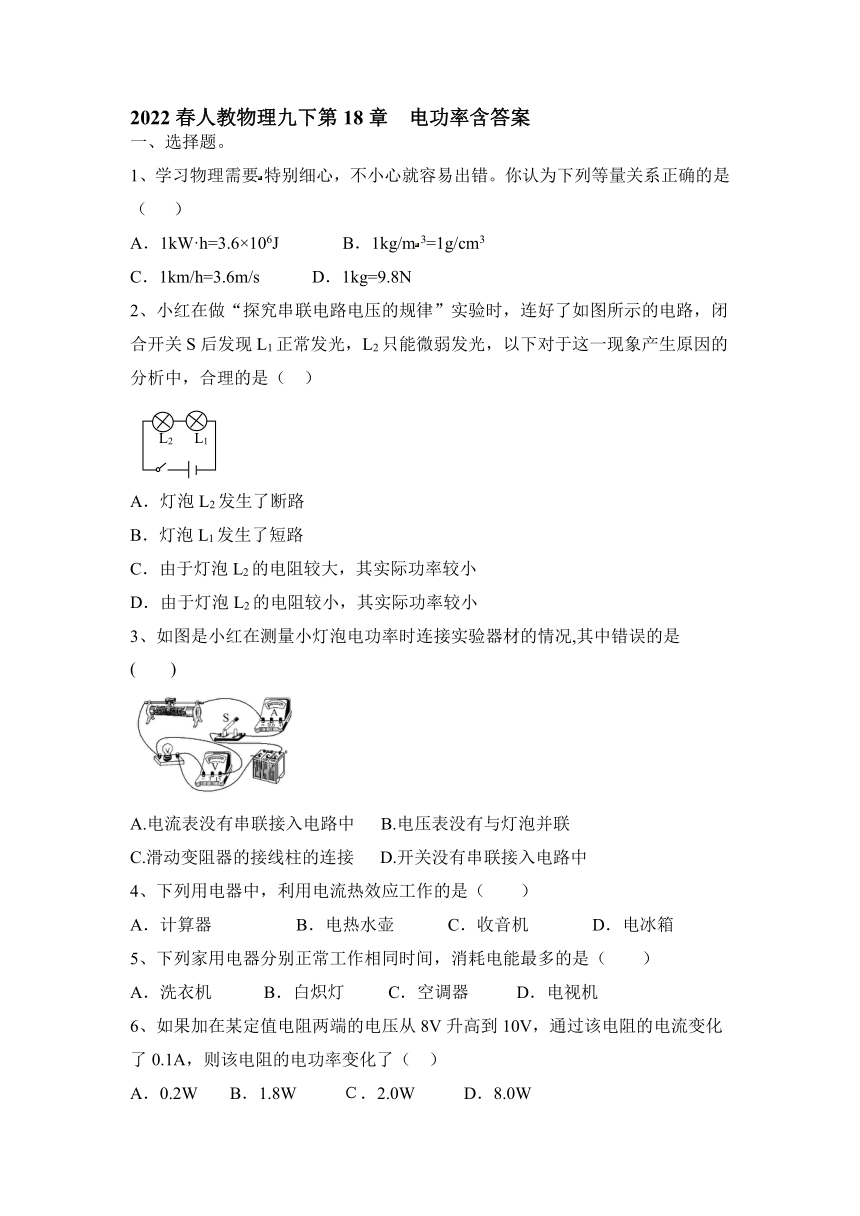

2022春人教物理九下第18章 电功率含答案
一、选择题。
1、学习物理需要特别细心，不小心就容易出错。你认为下列等量关系正确的是 （ ）
A．1kW·h=3.6×106J B．1kg/m3=1g/cm3
C．1km/h=3.6m/s D．1kg=9.8N
2、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L1发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
3、如图是小红在测量小灯泡电功率时连接实验器材的情况,其中错误的是　(　　)
A.电流表没有串联接入电路中 B.电压表没有与灯泡并联
C.滑动变阻器的接线柱的连接 D.开关没有串联接入电路中
4、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
5、下列家用电器分别正常工作相同时间，消耗电能最多的是（ ）
A．洗衣机 B．白炽灯 C．空调器 D．电视机
6、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A．0.2W B．1.8W Ｃ．2.0W D．8.0W

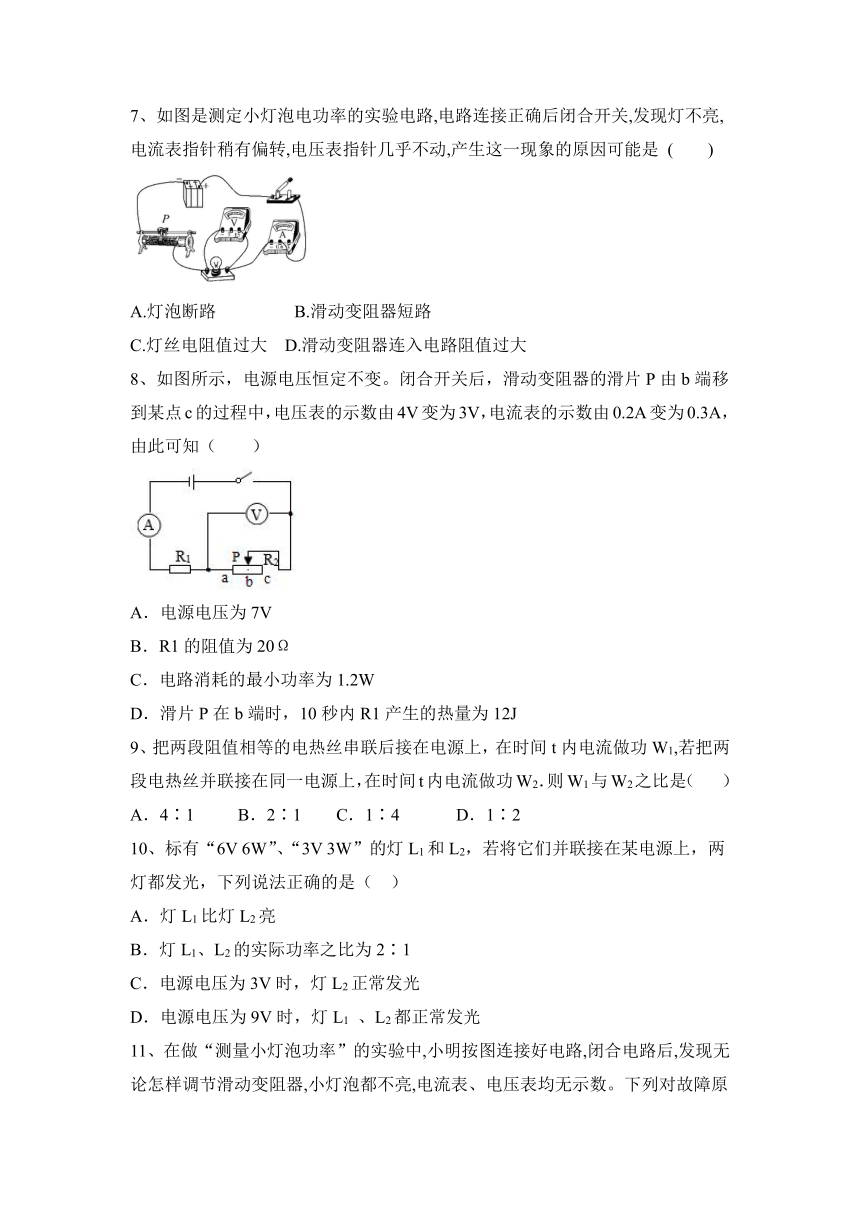

7、如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是 (　　)
A.灯泡断路 B.滑动变阻器短路
C.灯丝电阻值过大 D.滑动变阻器连入电路阻值过大
8、如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
9、把两段阻值相等的电热丝串联后接在电源上，在时间t内电流做功W1,若把两段电热丝并联接在同一电源上，在时间t内电流做功W2．则W1与W2之比是（ ）
A．4∶1 B．2∶1 C．1∶4 D．1∶2
10、标有“6V 6W”、“3V 3W”的灯L1和L2，若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）
A．灯L1比灯L2亮
B．灯L1、L2的实际功率之比为2∶1
C．电源电压为3V时，灯L2正常发光
D．电源电压为9V时，灯L1 、L2都正常发光

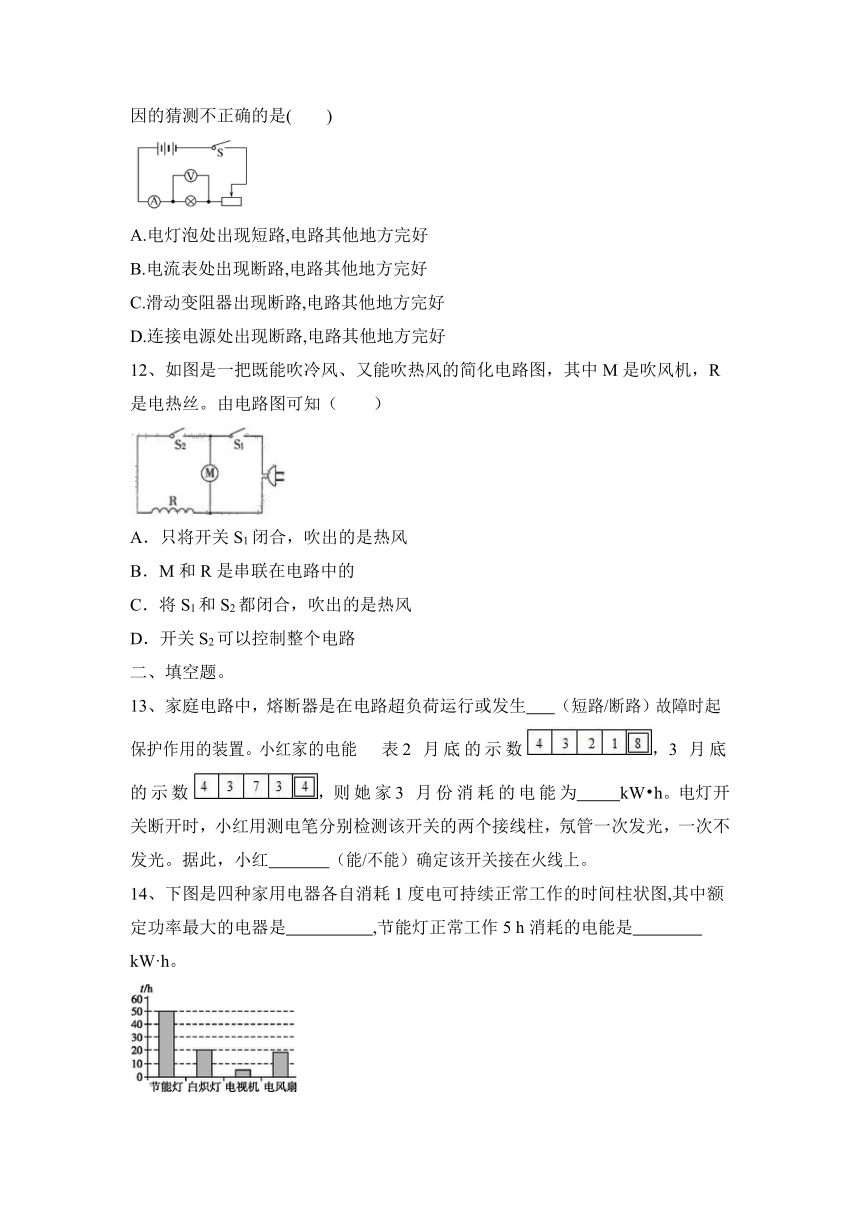

11、在做“测量小灯泡功率”的实验中,小明按图连接好电路,闭合电路后,发现无论怎样调节滑动变阻器,小灯泡都不亮,电流表、电压表均无示数。下列对故障原因的猜测不正确的是(　　)
A.电灯泡处出现短路,电路其他地方完好
B.电流表处出现断路,电路其他地方完好
C.滑动变阻器出现断路,电路其他地方完好
D.连接电源处出现断路,电路其他地方完好
12、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
二、填空题。
13、家庭电路中，熔断器是在电路超负荷运行或发生 （短路/断路）故障时起保护作用的装置。小红家的电能 表 2 月底的示数， 3 月底的示数， 则她家 3 月份消耗的电能为 kW h。电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红 （能/不能）确定该开关接在火线上。
14、下图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图,其中额定功率最大的电器是　　　　　,节能灯正常工作5 h消耗的电能是　　　　 kW·h。

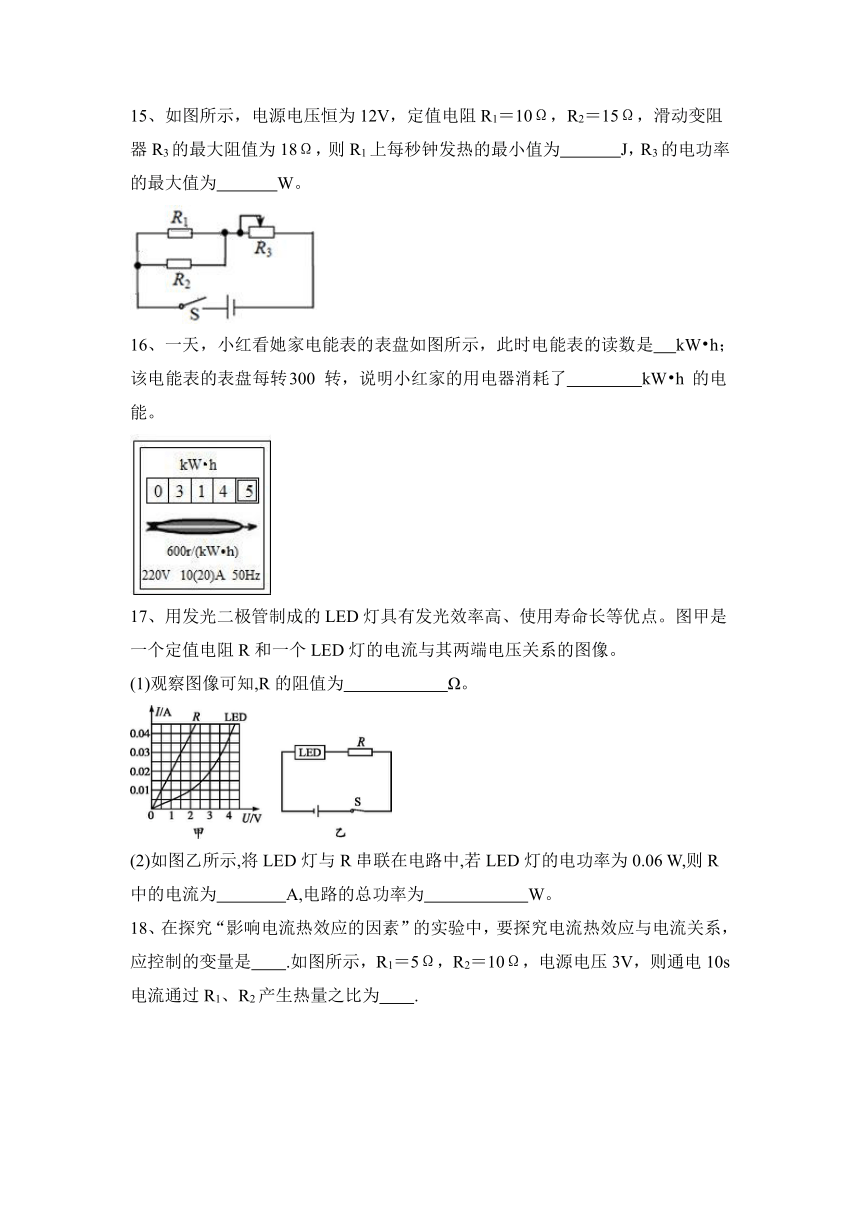

15、如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为　 　J，R3的电功率的最大值为　 　W。
16、一天，小红看她家电能表的表盘如图所示，此时电能表的读数是 kW h；该电能表的表盘每转 300 转，说明小红家的用电器消耗了 kW h 的电能。
17、用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点。图甲是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像。
(1)观察图像可知,R的阻值为　　　　　　Ω。
(2)如图乙所示,将LED灯与R串联在电路中,若LED灯的电功率为0.06 W,则R中的电流为　　　　A,电路的总功率为　　　　　　W。
18、在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是 .如图所示，R1＝5Ω，R2＝10Ω，电源电压3V，则通电10s电流通过R1、R2产生热量之比为 .

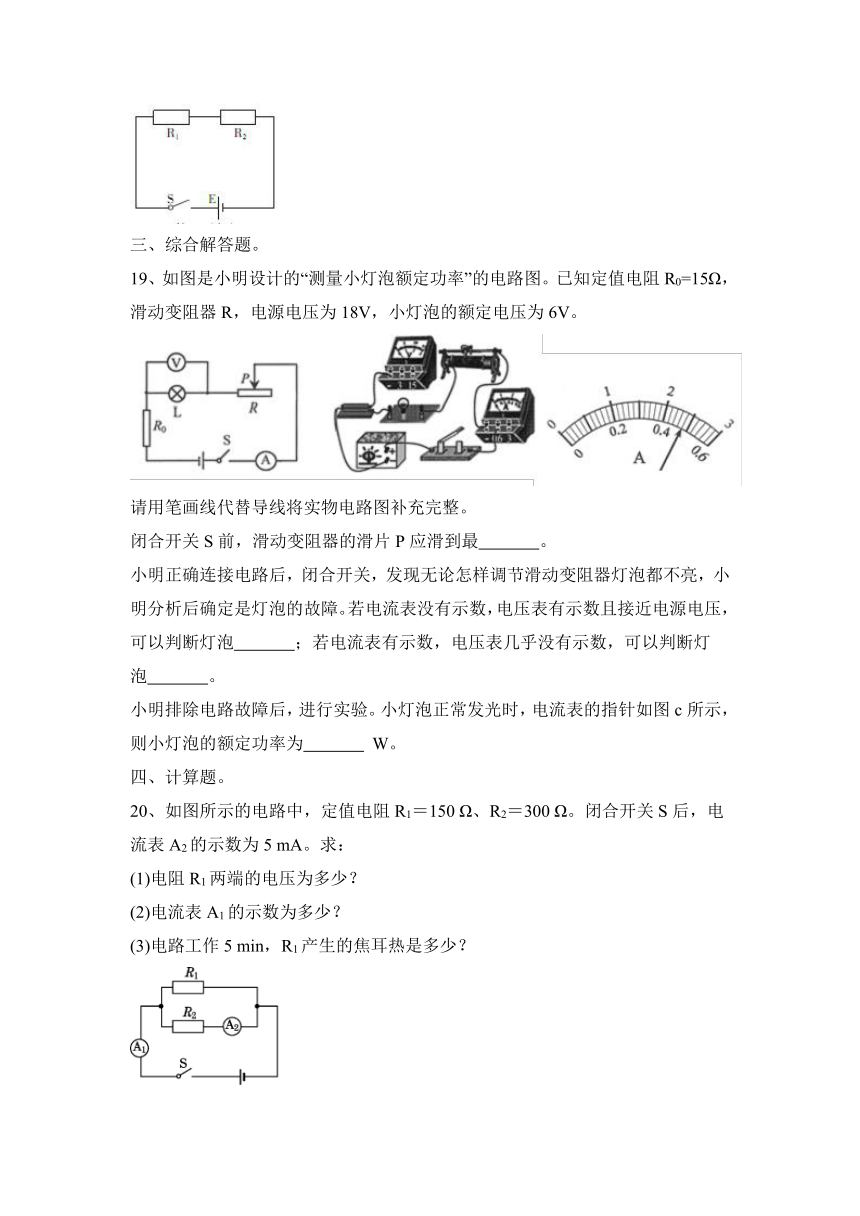

三、综合解答题。
19、如图是小明设计的“测量小灯泡额定功率”的电路图。已知定值电阻R0=15Ω，滑动变阻器R，电源电压为18V，小灯泡的额定电压为6V。
请用笔画线代替导线将实物电路图补充完整。
闭合开关S前，滑动变阻器的滑片P应滑到最 。
小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表没有示数，电压表有示数且接近电源电压，可以判断灯泡 ；若电流表有示数，电压表几乎没有示数，可以判断灯泡 。
小明排除电路故障后，进行实验。小灯泡正常发光时，电流表的指针如图c所示，则小灯泡的额定功率为 W。
四、计算题。
20、如图所示的电路中，定值电阻R1＝150 Ω、R2＝300 Ω。闭合开关S后，电流表A2的示数为5 mA。求：
(1)电阻R1两端的电压为多少？
(2)电流表A1的示数为多少？
(3)电路工作5 min，R1产生的焦耳热是多少？
2022春人教物理九下第18章 电功率含答案
一、选择题。
1、学习物理需要特别细心，不小心就容易出错。你认为下列等量关系正确的是 （ ）
A．1kW·h=3.6×106J B．1kg/m3=1g/cm3
C．1km/h=3.6m/s D．1kg=9.8N
【答案】A
2、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L1发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
【答案】D
3、如图是小红在测量小灯泡电功率时连接实验器材的情况,其中错误的是　(　　)
A.电流表没有串联接入电路中 B.电压表没有与灯泡并联
C.滑动变阻器的接线柱的连接 D.开关没有串联接入电路中
【答案】C。
4、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B。
5、下列家用电器分别正常工作相同时间，消耗电能最多的是（ ）
A．洗衣机 B．白炽灯 C．空调器 D．电视机
【答案】C
6、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A．0.2W B．1.8W Ｃ．2.0W D．8.0W
【答案】B
7、如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是 (　　)
A.灯泡断路 B.滑动变阻器短路
C.灯丝电阻值过大 D.滑动变阻器连入电路阻值过大
【答案】D。
8、如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
【答案】C
9、把两段阻值相等的电热丝串联后接在电源上，在时间t内电流做功W1,若把两段电热丝并联接在同一电源上，在时间t内电流做功W2．则W1与W2之比是（ ）
A．4∶1 B．2∶1 C．1∶4 D．1∶2
【答案】C
10、标有“6V 6W”、“3V 3W”的灯L1和L2，若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）
A．灯L1比灯L2亮
B．灯L1、L2的实际功率之比为2∶1
C．电源电压为3V时，灯L2正常发光
D．电源电压为9V时，灯L1 、L2都正常发光
【答案】C
11、在做“测量小灯泡功率”的实验中,小明按图连接好电路,闭合电路后,发现无论怎样调节滑动变阻器,小灯泡都不亮,电流表、电压表均无示数。下列对故障原因的猜测不正确的是(　　)
A.电灯泡处出现短路,电路其他地方完好
B.电流表处出现断路,电路其他地方完好
C.滑动变阻器出现断路,电路其他地方完好
D.连接电源处出现断路,电路其他地方完好
【答案】A。
12、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
【答案】C
二、填空题。
13、家庭电路中，熔断器是在电路超负荷运行或发生 （短路/断路）故障时起保护作用的装置。小红家的电能 表 2 月底的示数， 3 月底的示数， 则她家 3 月份消耗的电能为 kW h。电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红 （能/不能）确定该开关接在火线上。
【答案】短路；51.6；不能；
14、下图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图,其中额定功率最大的电器是　　　　　,节能灯正常工作5 h消耗的电能是　　　　 kW·h。
【答案】电视机　0.1
15、如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为　 　J，R3的电功率的最大值为　 　W。
【答案】0.9；6。
16、一天，小红看她家电能表的表盘如图所示，此时电能表的读数是 kW h；该电能表的表盘每转 300 转，说明小红家的用电器消耗了 kW h 的电能。
【答案】314.5；0.5；
17、用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点。图甲是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像。
(1)观察图像可知,R的阻值为　　　　　　Ω。
(2)如图乙所示,将LED灯与R串联在电路中,若LED灯的电功率为0.06 W,则R中的电流为　　　　A,电路的总功率为　　　　　　W。
【答案】(1)50　 (2)0.02　0.08
18、在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是 .如图所示，R1＝5Ω，R2＝10Ω，电源电压3V，则通电10s电流通过R1、R2产生热量之比为 .
【答案】电阻和通电时间；1:2
三、综合解答题。
19、如图是小明设计的“测量小灯泡额定功率”的电路图。已知定值电阻R0=15Ω，滑动变阻器R，电源电压为18V，小灯泡的额定电压为6V。
请用笔画线代替导线将实物电路图补充完整。
闭合开关S前，滑动变阻器的滑片P应滑到最 。
小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表没有示数，电压表有示数且接近电源电压，可以判断灯泡 ；若电流表有示数，电压表几乎没有示数，可以判断灯泡 。
小明排除电路故障后，进行实验。小灯泡正常发光时，电流表的指针如图c所示，则小灯泡的额定功率为 W。
【答案】如下图所示：
右端 断路 短路 2.88
四、计算题。
20、如图所示的电路中，定值电阻R1＝150 Ω、R2＝300 Ω。闭合开关S后，电流表A2的示数为5 mA。求：
(1)电阻R1两端的电压为多少？
(2)电流表A1的示数为多少？
(3)电路工作5 min，R1产生的焦耳热是多少？
【答案】解：(1)由电路图可知，R1与R2并联，
电流表A1测干路电流，
电流表A2测R2支路的电流。
(1)因并联电路中各支路两端的电压相等，
电阻R1两端的电压：U1＝U2＝I2R2＝5×10－3 A×300 Ω＝1.5 V；
(2)通过R1的电流：I1＝＝＝0.01 A＝10 mA，
电流表A1的示数：I＝I1＋I2＝10 mA＋5 mA＝15 mA；
(3)电路工作5 min，R1产生的焦耳热：
Q1＝I12R1t＝(0.01 A)2×150 Ω×5×60 s＝4.5 J。
