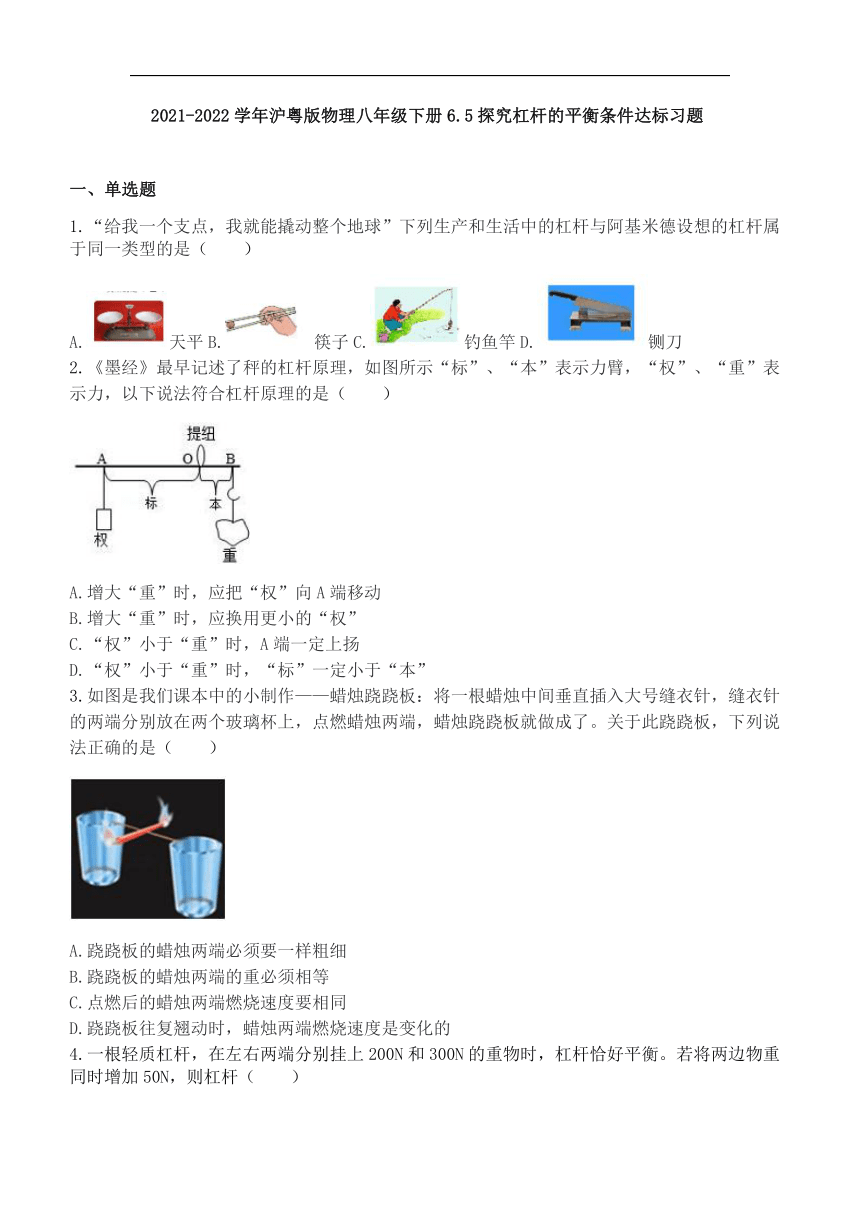

2021-2022学年沪粤版物理八年级下册6.5探究杠杆的平衡条件达标习题
一、单选题
1.“给我一个支点，我就能撬动整个地球”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（ ）
A.天平B.筷子C.钓鱼竿D.铡刀
2.《墨经》最早记述了秤的杠杆原理，如图所示“标”、“本”表示力臂，“权”、“重”表示力，以下说法符合杠杆原理的是（ ）
A.增大“重”时，应把“权”向A端移动
B.增大“重”时，应换用更小的“权”
C.“权”小于“重”时，A端一定上扬
D.“权”小于“重”时，“标”一定小于“本”
3.如图是我们课本中的小制作——蜡烛跷跷板：将一根蜡烛中间垂直插入大号缝衣针，缝衣针的两端分别放在两个玻璃杯上，点燃蜡烛两端，蜡烛跷跷板就做成了。关于此跷跷板，下列说法正确的是（ ）
A.跷跷板的蜡烛两端必须要一样粗细
B.跷跷板的蜡烛两端的重必须相等
C.点燃后的蜡烛两端燃烧速度要相同
D.跷跷板往复翘动时，蜡烛两端燃烧速度是变化的
4.一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡。若将两边物重同时增加50N，则杠杆（ ）
A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定

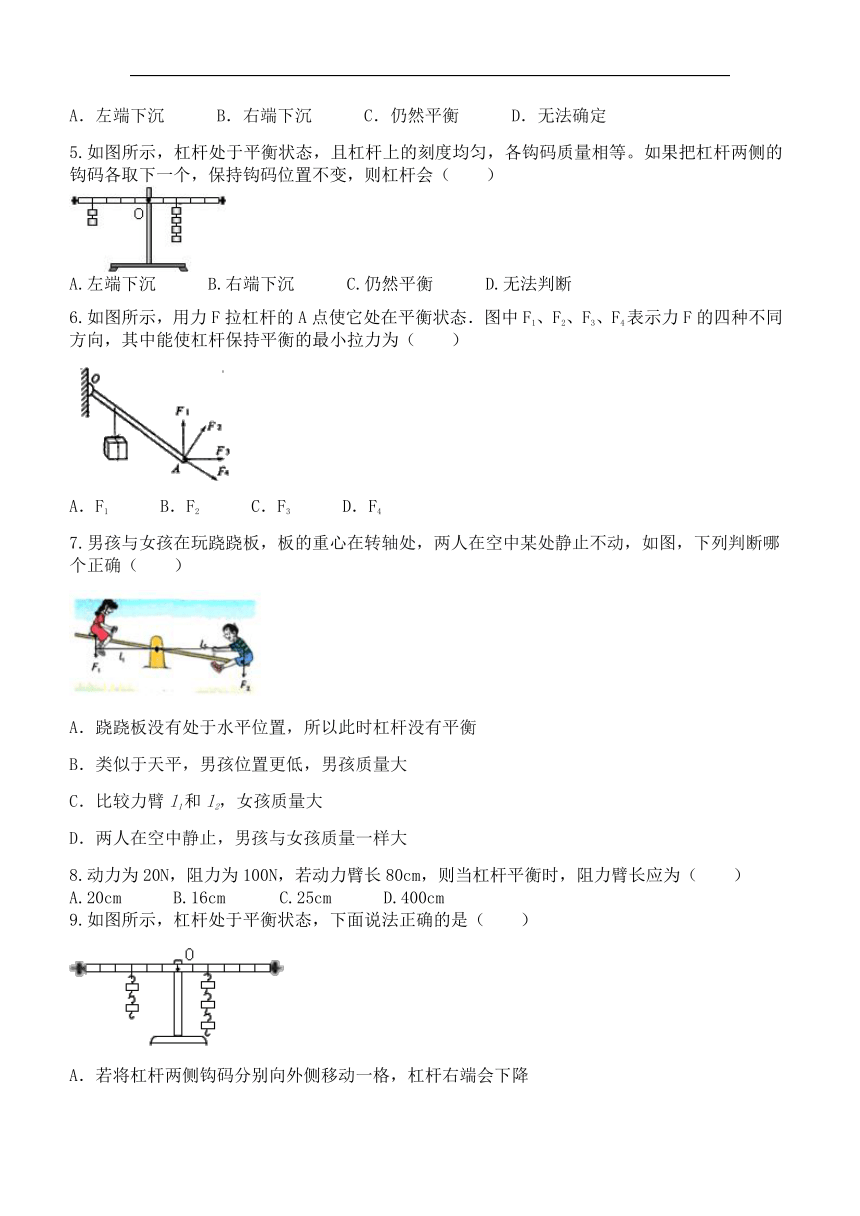

5.如图所示，杠杆处于平衡状态，且杠杆上的刻度均匀，各钩码质量相等。如果把杠杆两侧的钩码各取下一个，保持钩码位置不变，则杠杆会（ ）
A.左端下沉 B.右端下沉 C.仍然平衡 D.无法判断
6.如图所示，用力F拉杠杆的A点使它处在平衡状态．图中F1、F2、F3、F4表示力F的四种不同方向，其中能使杠杆保持平衡的最小拉力为（ ）
A．F1 B．F2 C．F3 D．F4
7.男孩与女孩在玩跷跷板，板的重心在转轴处，两人在空中某处静止不动，如图，下列判断哪个正确（ ）
A．跷跷板没有处于水平位置，所以此时杠杆没有平衡
B．类似于天平，男孩位置更低，男孩质量大
C．比较力臂l1和l2，女孩质量大
D．两人在空中静止，男孩与女孩质量一样大
8.动力为20N，阻力为100N，若动力臂长80cm，则当杠杆平衡时，阻力臂长应为（ ）
A.20cm B.16cm C.25cm D.400cm
9.如图所示，杠杆处于平衡状态，下面说法正确的是（ ）
A．若将杠杆两侧钩码分别向外侧移动一格，杠杆右端会下降
B．若在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆仍在水平位置平衡
C．若在杠杆两侧挂钩码处各取走一个质量相同的钩码，杠杆左端会下降
D．以上说法都错误
10.撑杆跳是使用撑杆做一系列动作使人体越过一定高度的田径项目，它可依次分解为如图所示几个连续的过程。如图甲，运动员手握撑杆保持静止时，两只手在P、Q两处对撑杆施加作用力的方向应是（O为撑杆重心）（ ）
A.都向上 B.都向下 C.P处向上Q处向下 D.P处向下Q处向上
二、填空题
11.如图所示，想用最小的力将重为G=500N，半径为r=0.5m的轮子滚上高为h=20cm的台阶。这个最小力F=________N，才能将轮子滚上台阶。
12.用杠杆撬一块质量为1t的石块，如果动力臂为160cm，阻力臂为20cm，那么至少要用______牛力才可把石块撬起．
13.如图所示，小明用食品夹夹取糕点，糕点变扁了，说明力可以改变物体的________，使用食品夹夹取糕点时，食品夹属于________杠杆。
14.如图所示，一根长1.2米的杠杆，左右两端所挂物体重量之比GA∶GB=5∶3，则力臂OA=______，OB=______。
15.如图所示是某简易杠杆的示意图，已知AOB水平，OA=OB，物体重力G为10N，拉力F的方向如图所示。该杠杆是________杠杆，F=________N。
16.如图所示，一轻质杠杆可绕O点转动，A点处挂上一重物G，B点处用弹簧测力计竖直向上拉着，杠杆恰在水平位置平衡，若物体重力G为30N，则弹簧测力计示数为______牛．此杠杆是_________杠杆（选填“省力”、“费力”、“等臂”）
三、作图题
17.手机自拍已成一种时尚。使用自拍杆辅助手机进行自拍时，将自拍杆看作一个杠杆，如图甲所示，其简化示意图如乙图所示。请在乙图中的A点画出最小的动力F1及阻力F2的力臂l2。
18.如图所示，为陇海线新浦路段的铁路工人用道钉撬更换损坏的道钉．图中已标明支点O和动力请你作出此时的阻力、阻力臂．
四、实验题
19.在进行“探究杠杆的平衡条件”相关实验时，同学们通过观察如图所示的处于平衡状态的杠杆。对杠杆平衡条件提出以下的几种猜想：
①动力＝阻力
②动力×动力臂＝阻力×阻力臂
③
④动力×支点到动力作用点距离＝阻力×支点到阻力作用点距离
改变图中A、B点的位置以及钩码的数量，得到杠杆平衡时的相关数据如表：
动力/N OA长度/cm 阻力/N OB长度/cm
3 2 1 6
（1）表中的数据，可推翻上述猜想中的________（选填上述猜想的对应序号）；
（2）要推翻猜想④需要做图中的哪一个实验？________（选填对应字母）；
A.BCD.
（3）如图A所示、此时杠杆处于平衡状态，F1为动力，钩码对杠杆的作用力F2为阻力：
①请画出F1的力臂与F2的示意图________；
②由杠杆平衡条件可知，F1________F2（选填“大于”或“等于”或“小于”）。
五、计算题
20.据报道，在杭州动物园内，一位物理老师仅用一个小小的弹簧测力计和一根长度为12m的槽钢，就粗略测出一头大象的重力。如图所示，吊车的吊钩固定于槽钢的中点O，测力计在A点竖直向下拉槽钢，使其水平静止，弹簧测力计的示数为200N；支点O距A点6m、距悬挂铁笼的B点0.04 m。若不计铁笼重，请你完成∶
（1）画出在图所示位置时，杠杆受到测力计拉力的动力臂l1；
（2）估算出大象的重力。
参考答案：
1.D
2.A
3.D
4.A
5.B
6.B
7.C
8.B
9.A
10.D
11.200
12.1250
13.形状；费力
14. 0.45 0.75
15.费力；20
16.45 费力
17.
18.
19.（1）①③
（2）A
（3）；小于
20.（1）（2）3×104N
