人教版物理八年级下册 9.2 液体压强(共18张PPT)

(共18张PPT)
液体压强
液体内部压强的特点
实验探究：

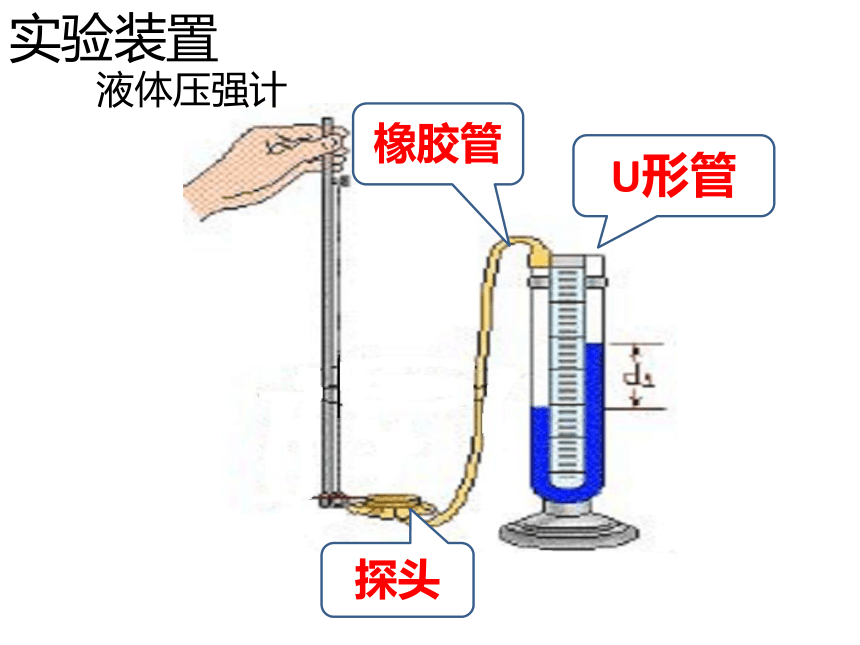

实验装置
液体压强计
U形管
探头
橡胶管
2、将探头缓慢放入水槽中并不断改变探头在水中的深度，注意观察U形管中的页面变化。
1、将探头置于水槽中某一深度，并维持不变，缓慢调整金属盒上薄膜面的朝向，注意观察U形管中的页面变化。
3、把探头分别置于清水和盐水水槽中的同一深度下，注意观察U形管中的页面变化。
探究步骤：（将每一步骤时你观察到的现象进行描述，并尝试总结出规律）
连

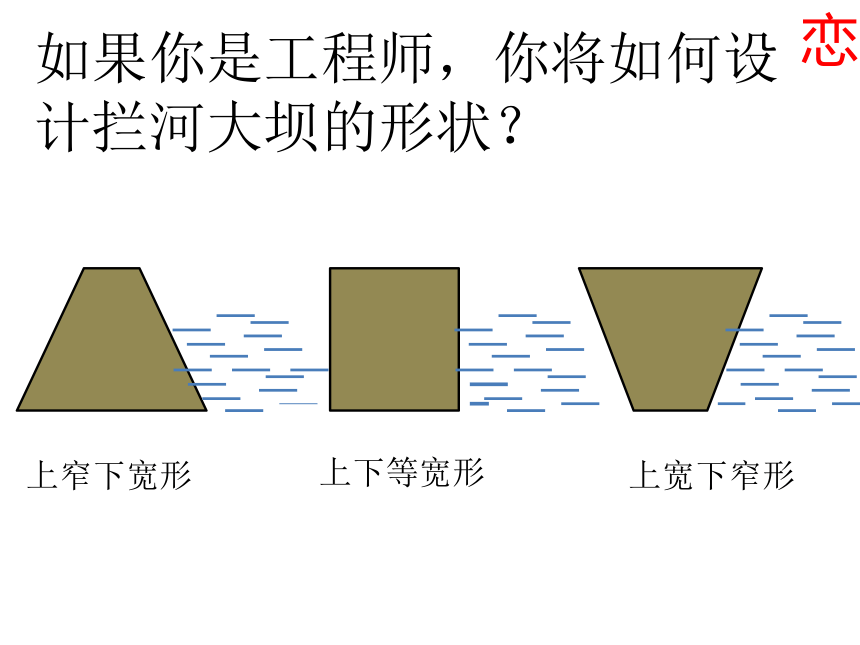

如果你是工程师，你将如何设计拦河大坝的形状？
恋
上窄下宽形
上下等宽形
上宽下窄形

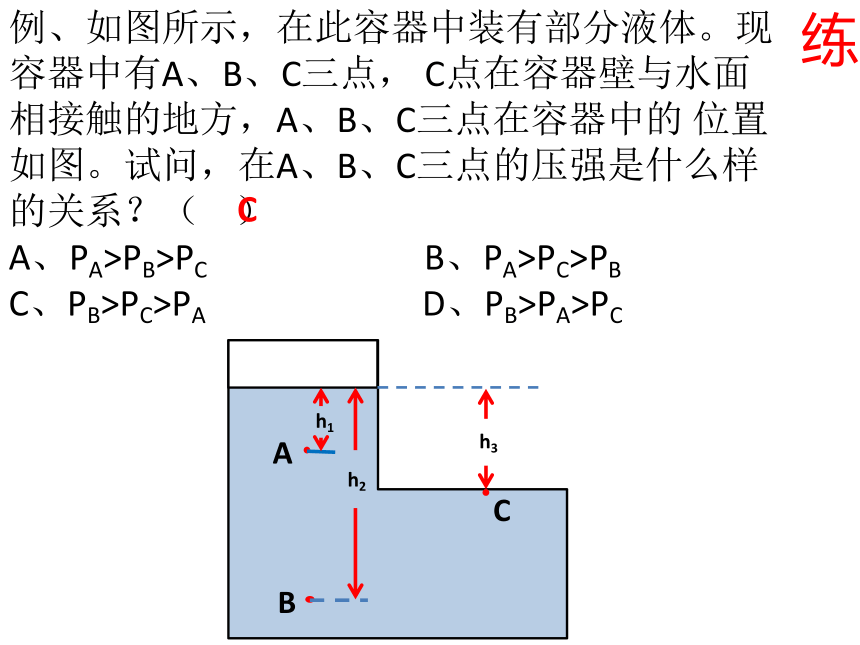

例、如图所示，在此容器中装有部分液体。现容器中有A、B、C三点， C点在容器壁与水面相接触的地方，A、B、C三点在容器中的 位置如图。试问，在A、B、C三点的压强是什么样的关系？（ ）
A、PA>PB>PC B、PA>PC>PB
C、PB>PC>PA D、PB>PA>PC
练
h1
B
A
C
C
h2
h3

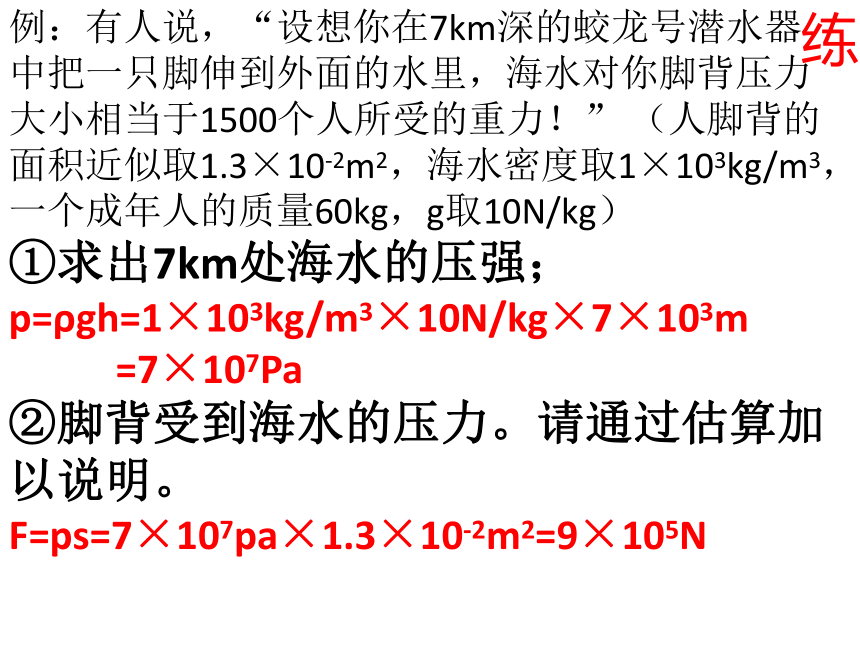

例：有人说，“设想你在7km深的蛟龙号潜水器中把一只脚伸到外面的水里，海水对你脚背压力大小相当于1500个人所受的重力！” （人脚背的面积近似取1.3×10-2m2，海水密度取1×103kg/m3，一个成年人的质量60kg，g取10N/kg）
①求出7km处海水的压强；
p=ρgh=1×103kg/m3×10N/kg×7×103m
=7×107Pa
②脚背受到海水的压力。请通过估算加以说明。
F=ps=7×107pa×1.3×10-2m2=9×105N
练
为什么深水潜水，要穿特制的潜水服？
联
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
联
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
恋
联
水位计
联
自来水供水系统
联
船闸是利用连通器原理工作的
联
链
液体压强的特点
液体压强的大小
连通器
如图所示，甲、乙两支完全相同的试管内装有相同液体，甲试管竖直放置，乙试管倾斜放置，两试管液面相平。设液体对试管底部的压强为P甲和P乙，则下列判断正确的是（ ）
A、P甲＞P乙 B、P甲=P乙
C、P甲＜P乙 D、无法确定
练
h
甲
乙
B
h
甲
乙
如图所示，甲、乙两支完全相同的试管内装有质量相等的不同液体，甲试管竖直放置，乙试管倾斜放置，两试管液面相平。设液体对试管底部的压强为P甲和P乙，则下列判断正确的是（ ）
A、P甲＞P乙 B、P甲=P乙
C、P甲＜P乙 D、无法确定
练
A
链
液体压强的特点
液体压强的大小
连通器
