人教版物理八年级下册 12.1 杠杆(共15张PPT)

(共15张PPT)
给我一张A4纸，我就能撬开啤酒盖
给我一根硬棒，我就能撬动地球
O
O
O
O
在力的作用下能够绕固定点转动的硬棒
O
O

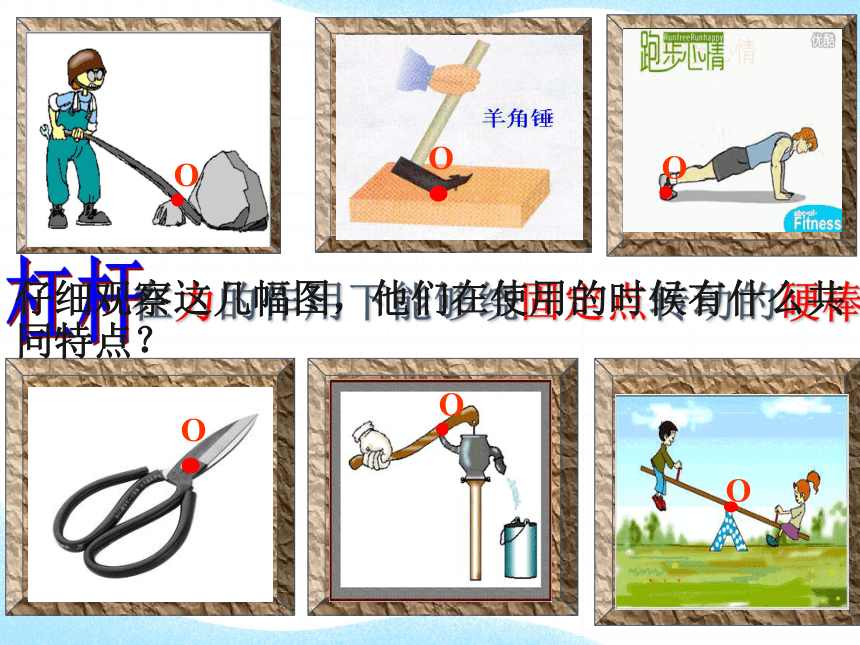

仔细观察这几幅图，他们在使用的时候有什么共同特点？
O
O
O
F1
F1
F1
F2
F2
F2

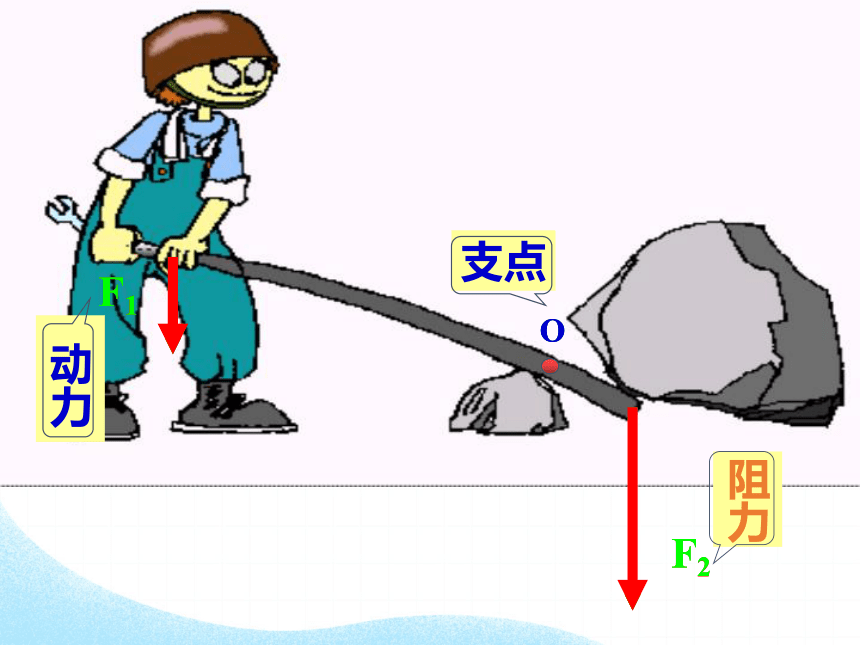

O
支点
动力
阻力

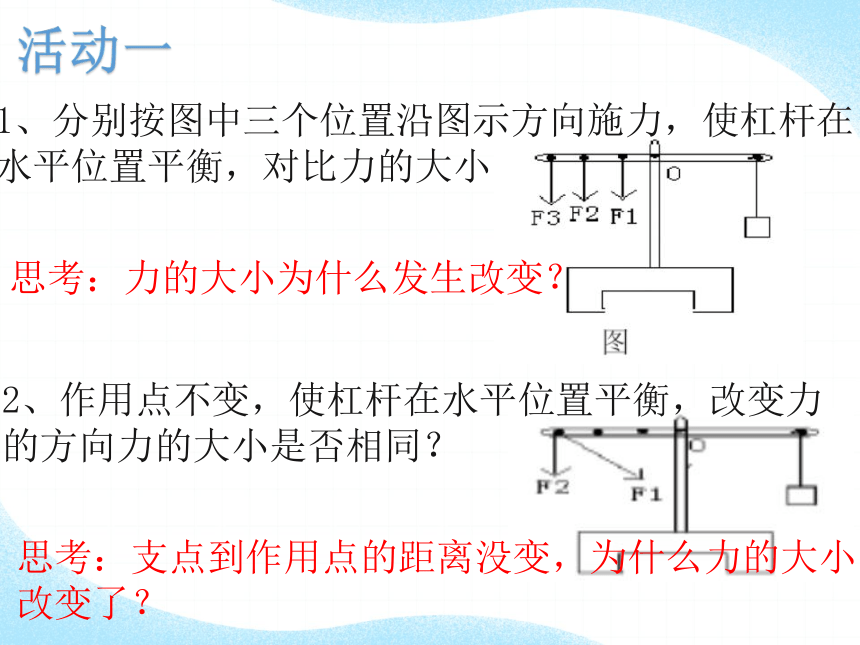

1、分别按图中三个位置沿图示方向施力，使杠杆在水平位置平衡，对比力的大小
2、作用点不变，使杠杆在水平位置平衡，改变力的方向力的大小是否相同？
思考：力的大小为什么发生改变？
思考：支点到作用点的距离没变，为什么力的大小改变了？
活动一

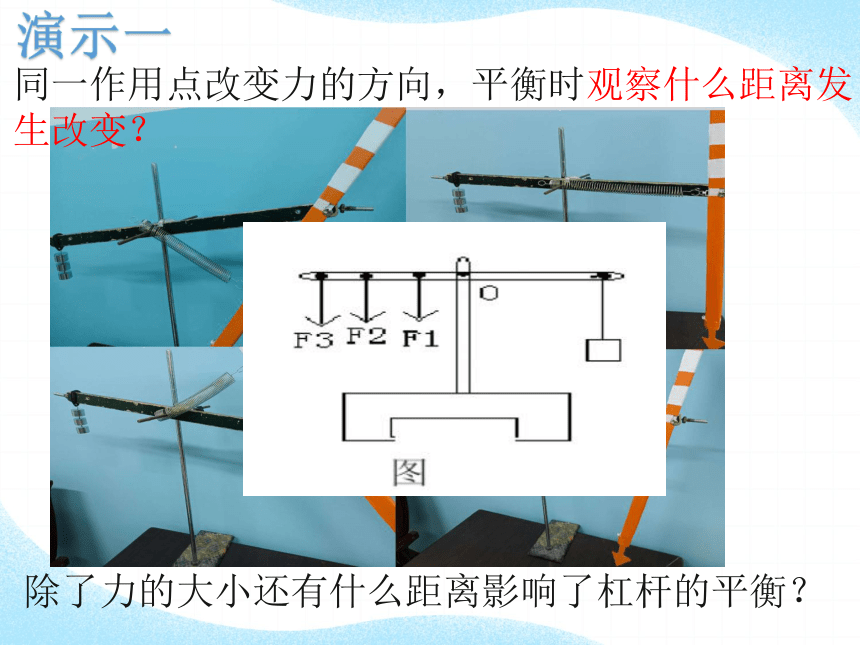

同一作用点改变力的方向，平衡时观察什么距离发生改变？
除了力的大小还有什么距离影响了杠杆的平衡？
演示一
O
O
O
F1
F1
F1
F2
F2
F2

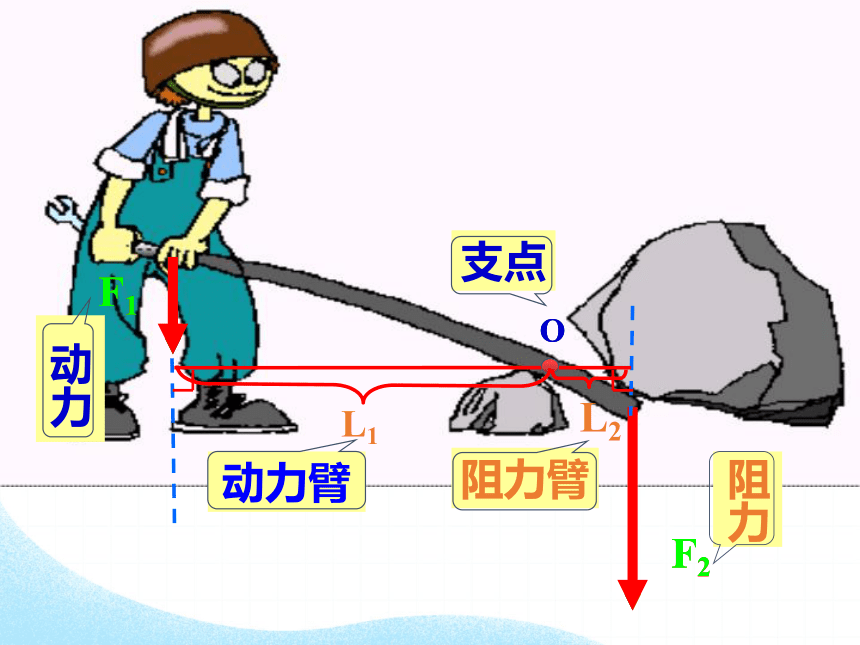

O
L1
L2
支点
动力
阻力
动力臂
阻力臂
画出下图中各力的力臂
A.杠杆平衡选取 状态；

B.观察图片，实验选取哪幅图？
C.实验需要记录哪些数据
D.怎么快速提供阻力和动力？哪边是阻力哪边是动力？
活动二
假如跷跷板中的大人重750N，小女孩中250N。当大人离跷跷板的转轴0.5m时，小女孩应该坐在哪里才能使跷跷板平衡？
解：根据杠杆平衡条件F1L1=F2L2，得
L1=F2L2/F1=750N×0.5m/250N
=1.5m
答：小女孩应该坐在离转轴1.5m处。
方法一：在右边第 格的位置挂 个钩码；
方法二：在右边第 格的位置挂 个钩码；
方法三：在右边第 格的位置挂 个钩码；
省力杠杆
等臂杠杆
费力杠杆
活动三
h
S
省力，费距离
省力杠杆
F2
F1
l1
l2
O
等臂杠杆
不省力不省距离
h
S
费力杠杆
费力，省距离
请对下列器具应用的杠杆进行分类：
请对下列器具应用的杠杆进行分类：
课堂小结
杠杆的概念及五要素
杠杆平衡的条件
杠杆的分类
