12.1 杠 杆
完成以下工作并观察：
这些杠杆工作时有什么共同点？
用羊角锤拔钉子 用镊子夹起花生 用剪刀剪纸
F1
F2
L1
L2
O

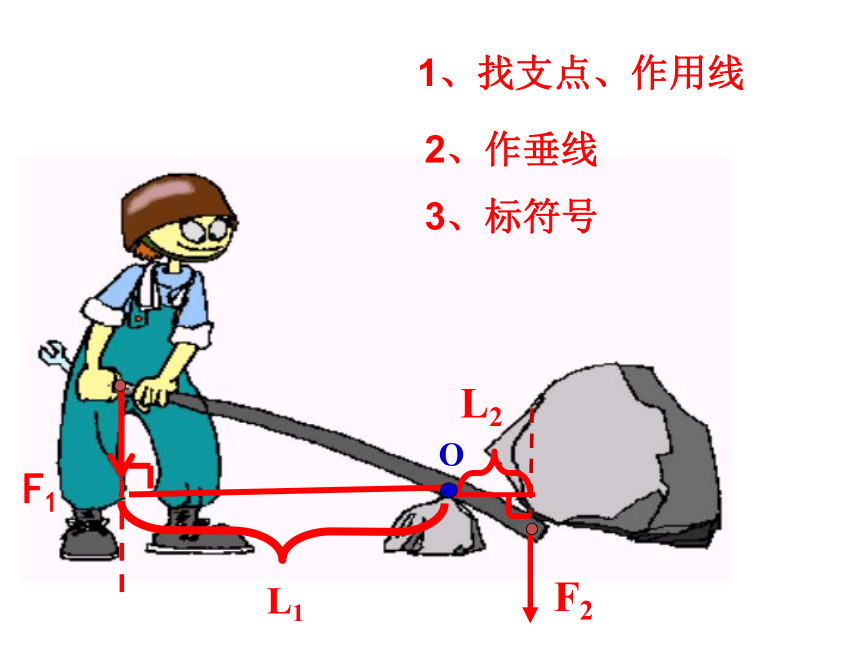

1、找支点、作用线
2、作垂线
3、标符号

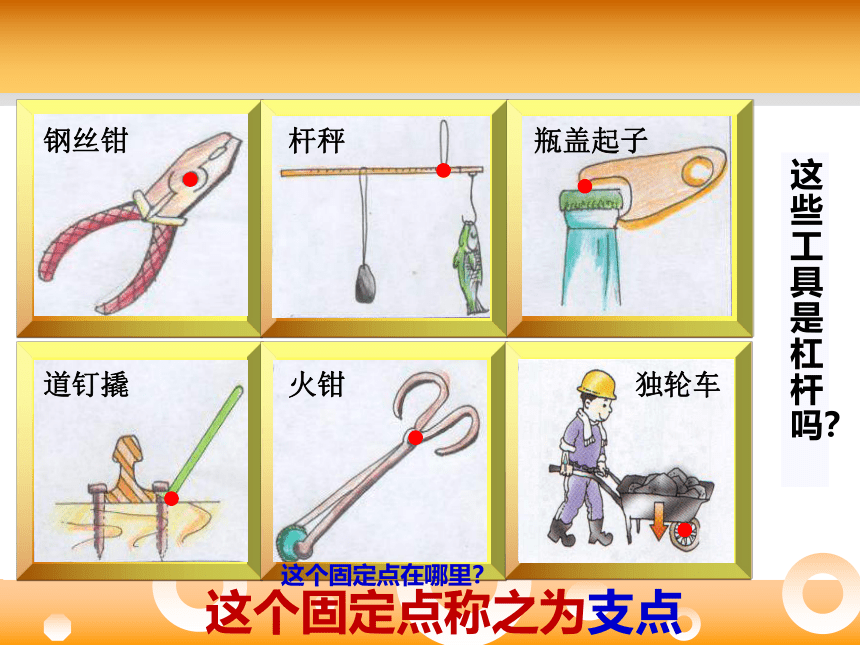

这些工具是杠杆吗？
钢丝钳 杆秤 瓶盖起子
道钉撬 火钳 独轮车
这个固定点称之为支点
这个固定点在哪里？

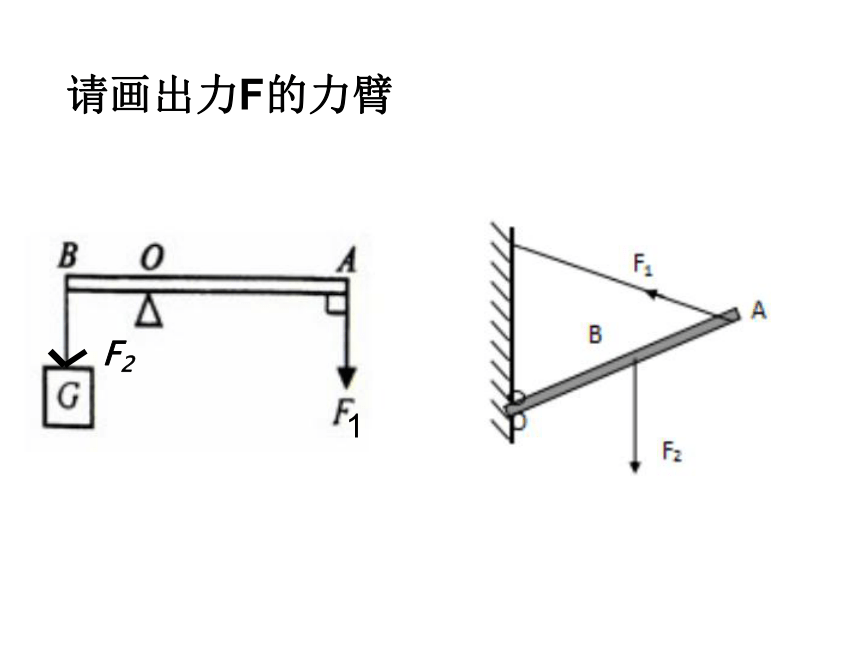

请画出力F的力臂
1
F2
A
B
O
O
F

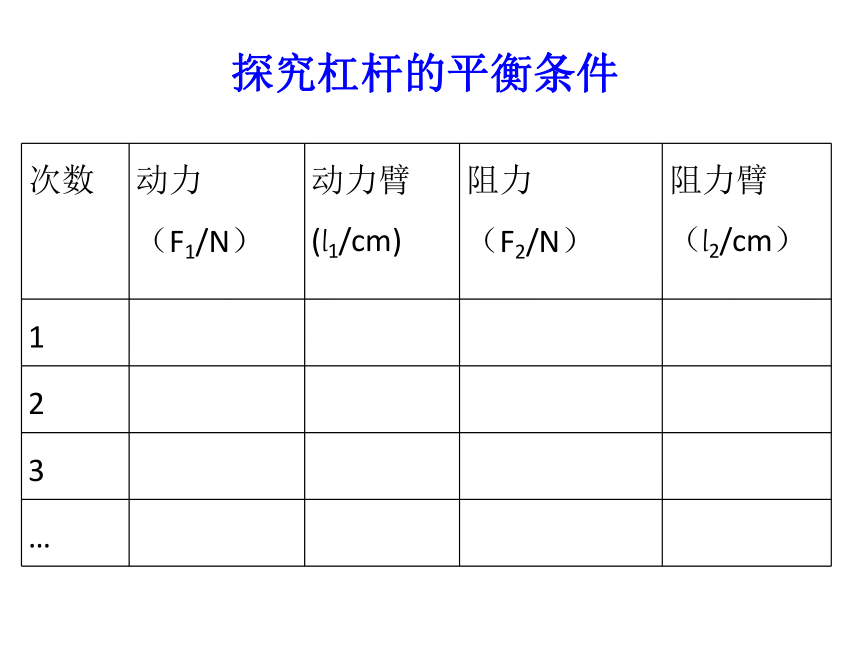

探究杠杆的平衡条件
F
L
L
次数 动力
（F1/N） 动力臂(l1/cm) 阻力
（F2/N） 阻力臂（l2/cm）
1
2
3
…
杠杆的平衡条件：
　动力 X 动力臂＝阻力 X 阻力臂
用字母表示为: F1L1=F2L2
或
O
据《杭州日报》报道，2001年6月22日，在杭州动物园内，一位物理老师利用杠杆原理，仅用小小的弹簧测力计就测出了一头大象的质量。测量时利用了一根长度为12m的槽钢作为杠杆。如图所示，吊钩固定于槽钢的中点O。当槽钢水平静止时，弹簧测力计示数F1为200N。测得L1为6m，L2为4cm。若不计铁笼的质量，请估算大象的质量。g取10N/kg.
三、生活中的杠杆：
请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
F1
F2
l1
l2
o
瞧瞧这些杠杆，它们分别是什么杠杆？
钳子
天平
镊子
1．省力杠杆： 动力臂大于阻力臂，动力小于阻力省力但费距离
2．费力杠杆：动力臂小于阻力臂，动力大于阻力，省距离但费力
3．等臂杠杆：动力臂等于阻力臂，动力等于阻力。
既不省力也不费距离。有：天平、定滑轮
1．下列工具在正常使用中，属于费力杠杆的是
（ ）
[练一练]
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。
水平
右
2
O
A
C
B
竖直向上
2 N
　　3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
