十五章 第二节
电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？

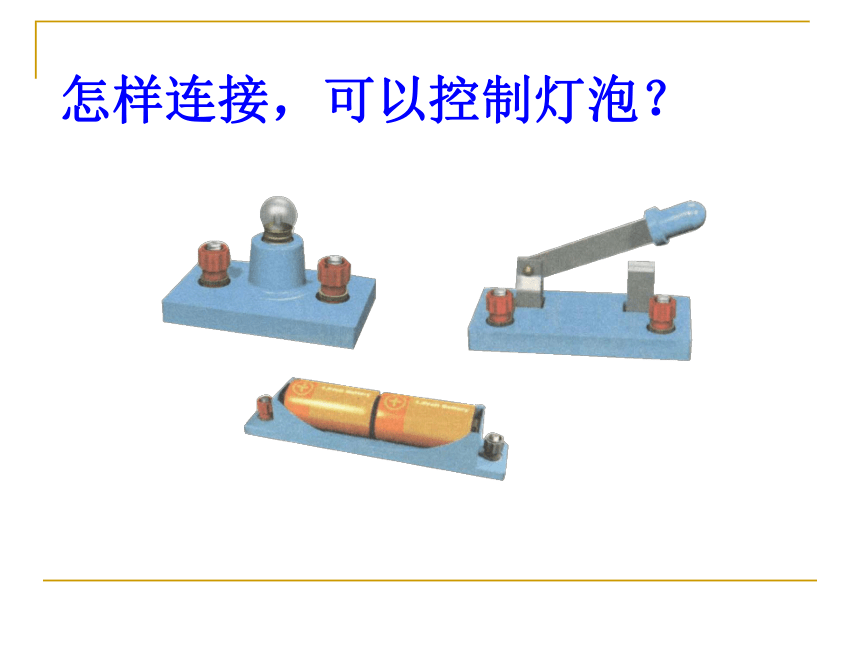

怎样连接，可以控制灯泡？
注意：在任何情况下都不能把电池的两端直接连在一起！

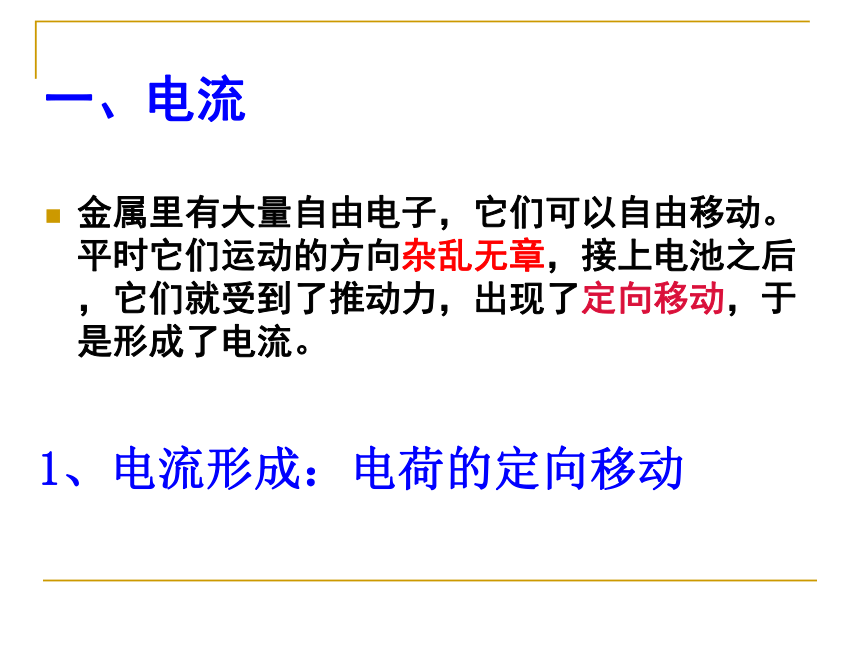

一、电流
金属里有大量自由电子，它们可以自由移动。平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流。
1、电流形成：电荷的定向移动

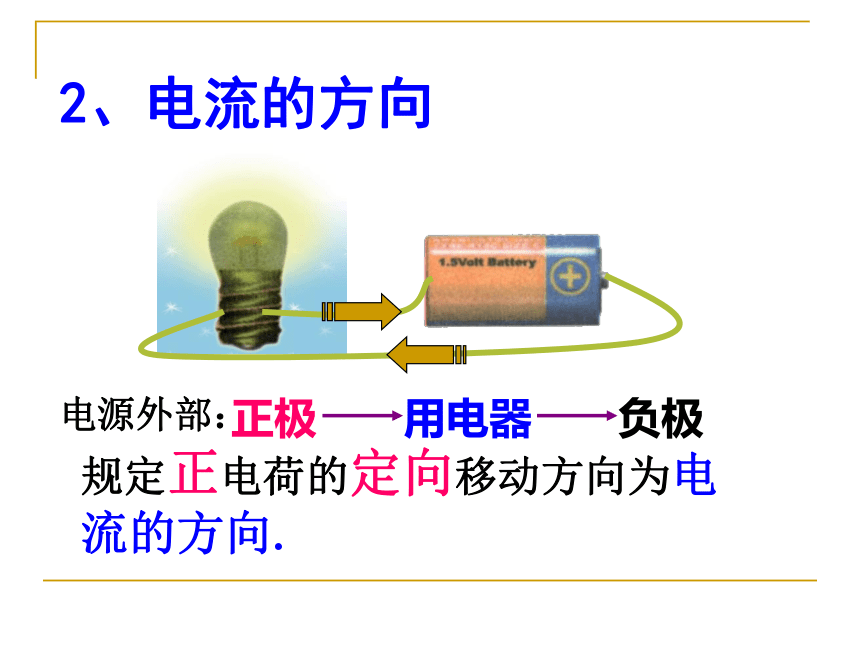

2、电流的方向
规定正电荷的定向移动方向为电流的方向.
正极 用电器 负极
电源外部：

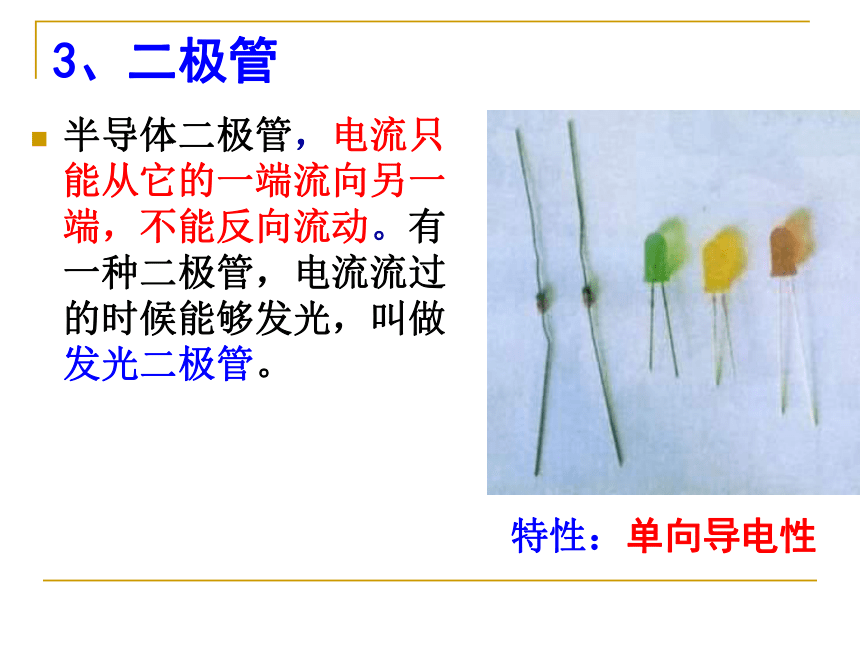

3、二极管
半导体二极管，电流只能从它的一端流向另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管。
特性：单向导电性

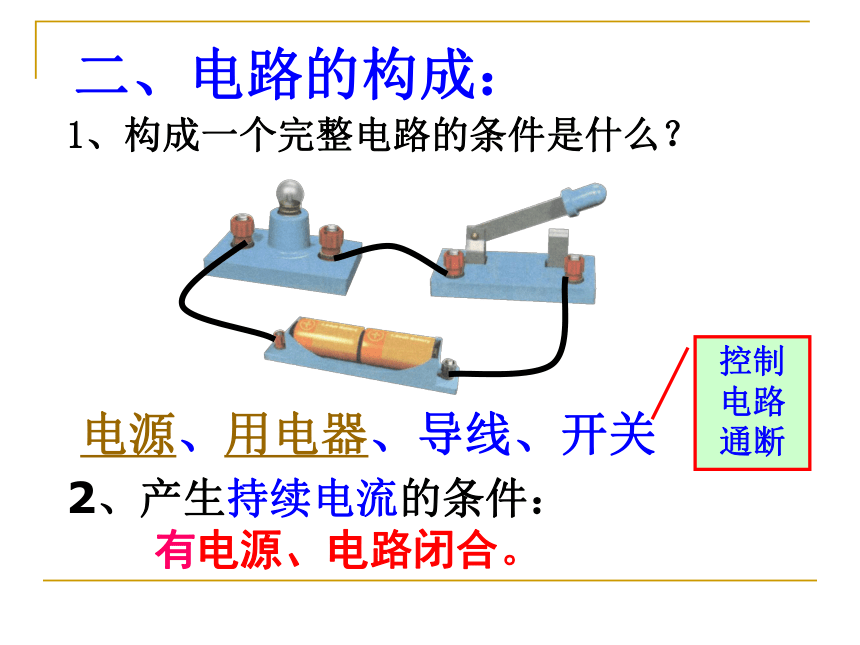

二、电路的构成：
电源、用电器、导线、开关
1、构成一个完整电路的条件是什么？
控制电路通断
2、产生持续电流的条件：
有电源、电路闭合。

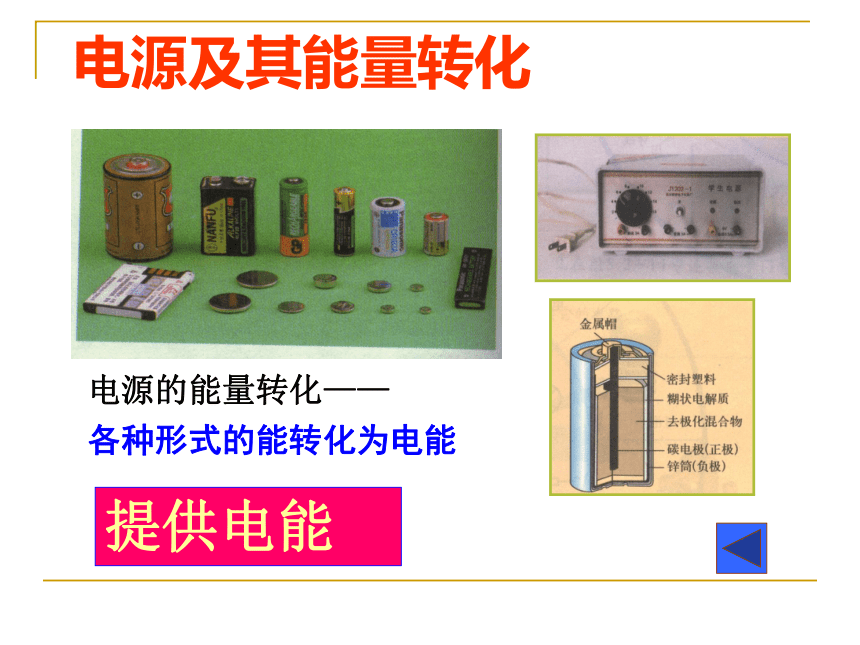

电源及其能量转化
电源的能量转化——
各种形式的能转化为电能
提供电能
各种用电器
用电器的能量转化——电能转化为其他各种形式的能
消耗电能
三、电路图：
我们用符号
来表示物体，
将电路画出
来的就是电
路图。
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
通路
接通的电路
电路中有电流,用电器正常工作。
四、电路的三种状态
开路 (断路)
　断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
短路
直接把导线接在电源两极，
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
短路与短接的区别
想想议议:
[思考]：如图连接电路时，电动机会转动吗？ 怎样正确连接电路？
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
2、画出下面左图的电路图。
3.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。
S1
S2
通
短
开
