第2节 电流和电路
第十五章

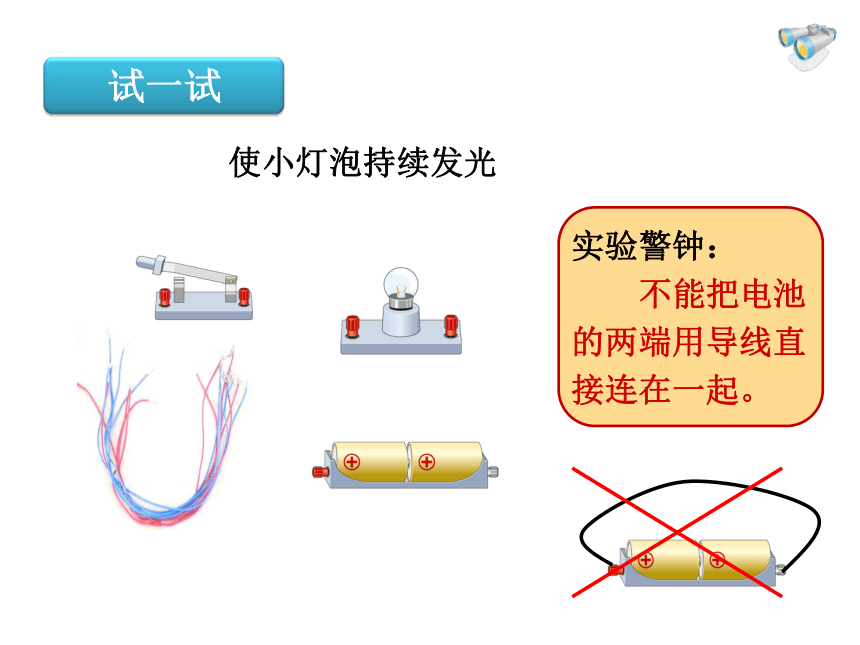

实验警钟：
不能把电池的两端用导线直接连在一起。
　　使小灯泡持续发光
试一试
一、电流
　　1．电流的形成：电荷的定向移动形成电流
在电源外部，电流的方向是从电源正极经过用电器流向负极的。
一、电流

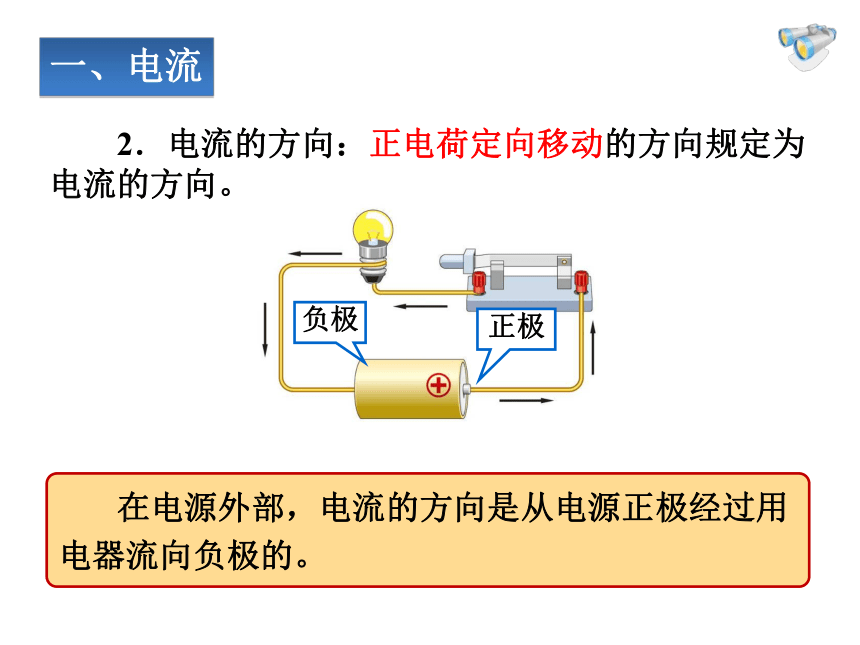

　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极

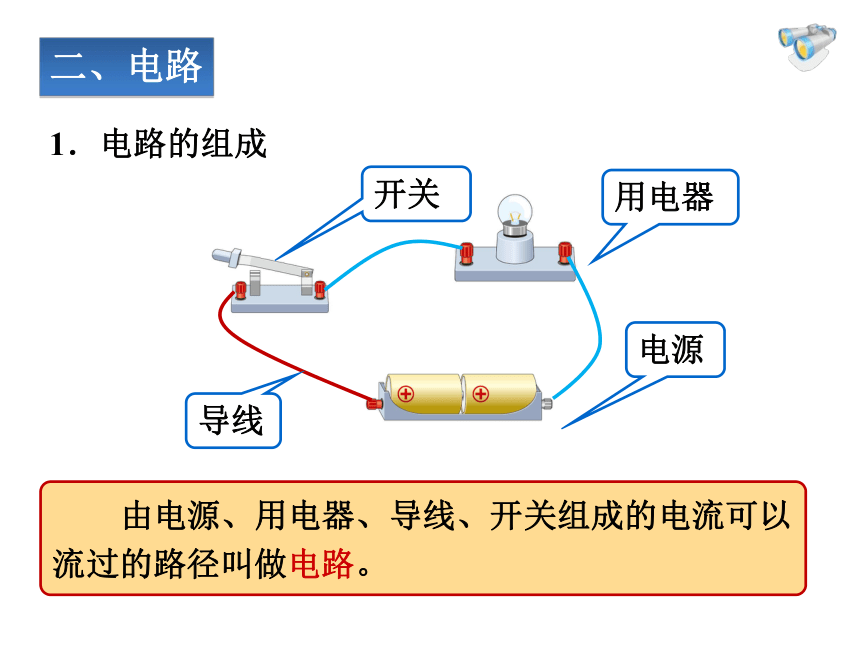

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
2．电路元件的作用
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
元件符号
电 路 图
画电路图的注意事项
1.整个电路图呈长方形，导线要横平竖直
2.元件位置分布要均匀，不要画在拐角处。
－
＋
1．通路：
　　处处连通，用电器能够工作的电路。
四、电路的状态
特点：电路中有电流，且用电器正常工作。
2．断路：
　　某处被断开，没有电流通过的电路。
特点：电路中没有电流，用电器不工作。
3．短路
　　电源短路时会损坏电源，甚至引起火灾！
直接用导线将电源正负极相连的电路。
＋
－
一.电流
形成：
方向：
正电荷的移动方向为电流的方向。
电荷的定向移动形成电流。
小 结
二.电路
结构：
各元件的作用
电源、开关、用电器、导线
三.电路图
注意事项
画法
四.电路的状态
通路、断（开）路、短路
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
　　2．请分析如下电路图，指出连错的导线，并改正。
练一练
谢谢！
