第一节 电 压
第十六章 电压 电阻　

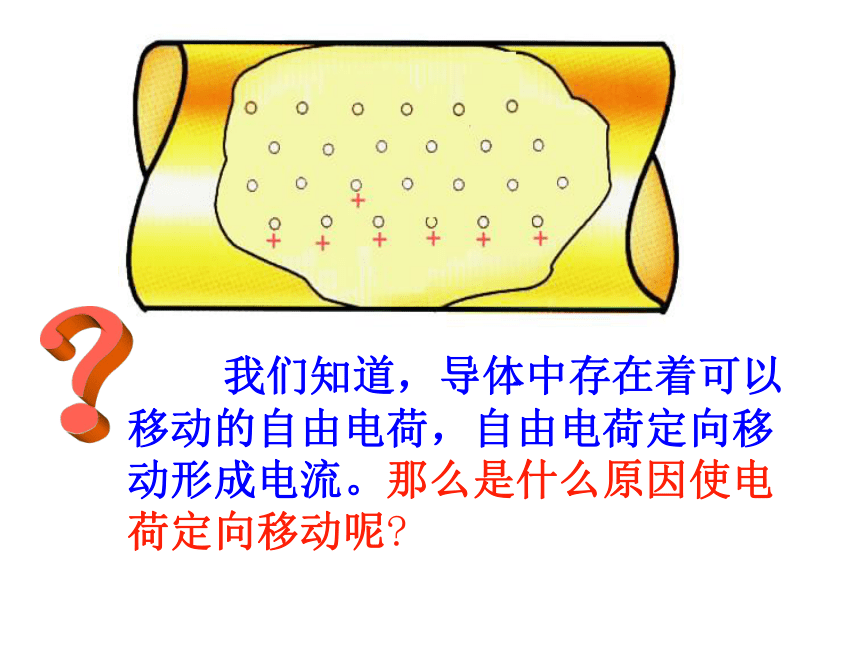

我们知道，导体中存在着可以移动的自由电荷，自由电荷定向移动形成电流。那么是什么原因使电荷定向移动呢
电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

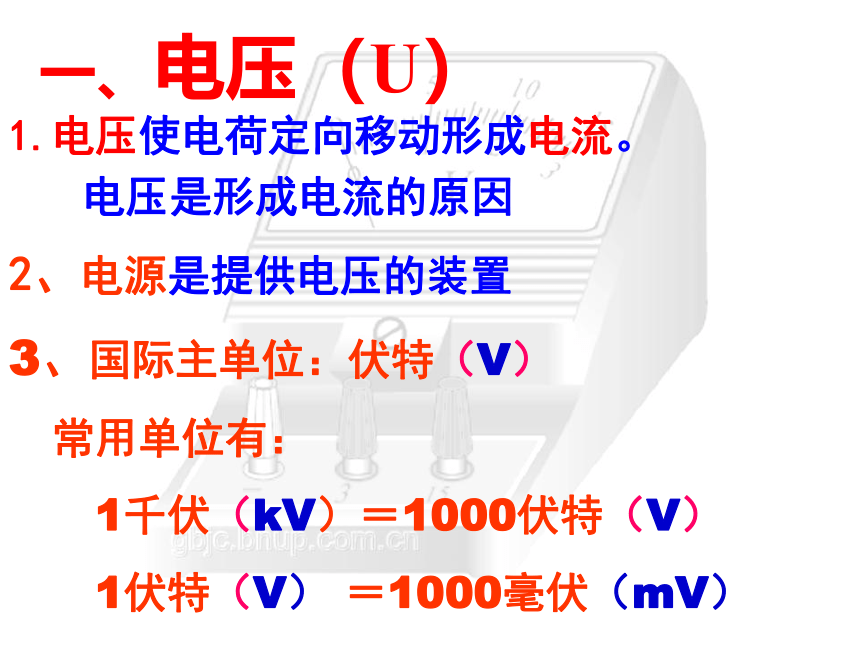

一、电压（U）
3、国际主单位：伏特（V）
常用单位有：
1千伏（kV）＝1000伏特（V）
1伏特（V） ＝1000毫伏（mV）
2、电源是提供电压的装置
电压是形成电流的原因
1.电压使电荷定向移动形成电流。
电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

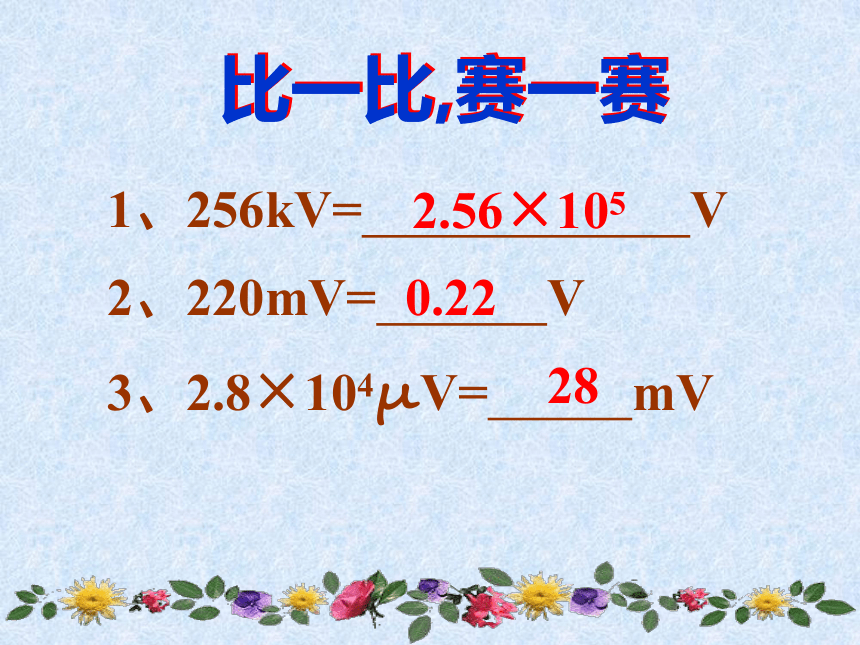

1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28
比一比,赛一赛
比一比,赛一赛
★ 一些电压值（要记住）
一节干电池电压为1.5V
家庭电路的电压为220V
一节铅蓄电池电压为2V
对人体安全电压不高于36V
工厂动力电压 380V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称 。
观察电压表
外观
接线柱
量程
分度值
二.电压的测量——电压表
V
电压表应如何使用？电压表在使用时应注意哪些问题？
想一想：
电压表的使用方法：
1、校零：检查电压表的指针是否对准零刻度
线，如有偏差，进行校正。
2、并联：电压表必须并联在待测电路的两端，
应使电压表的 “+” 接线柱靠近电源正极，“－”接线柱靠近电源负极。
3、被测电压的大小不能超出电压表量程。一
般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
4、电压表可以直接测量电源的电压
电压表
电流表
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断是否超过量程。
相同点
把电流表当成一条导线
把电压表当成断（开）路
判断电路连接方式时
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
与电源相连
串联在被测电路中
并联在被测电路两端
连接方式
测量电路中的电流
测量电路两端的电压
用 途
1、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2
两端的电压
当堂检测：
电压
表测
L1两
端的
电压
2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V2
L2
L1
V
L1
L2
3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
4、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
5、如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
6、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
噢！是啊。。。
是不是该探究串联与并联电路的电压规律了？
下节课是什么。。。
那要好好预习下节课，还有把这节课的练习题完成。
