人教版物理九年级全册 15.5 串并联电路中电流的规律 课件(共14张PPT)

(共14张PPT)
情景导入 生成问题

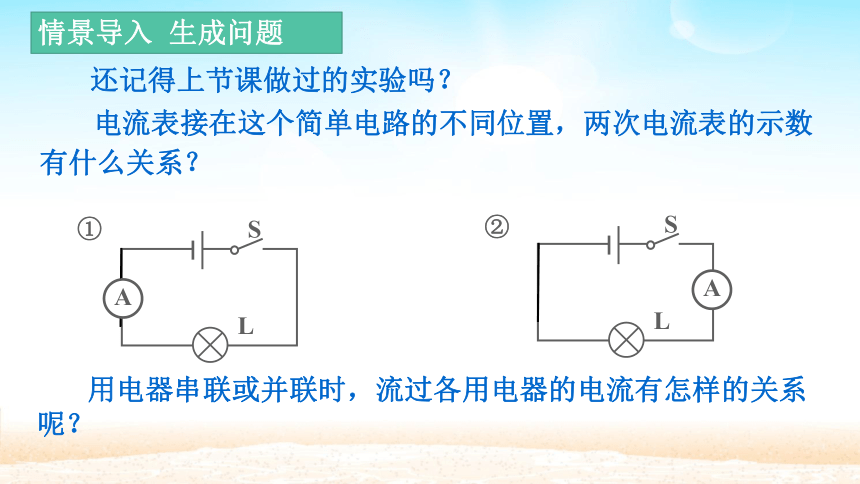

　　还记得上节课做过的实验吗？
　 电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？
①
S
L
A
②
S
L
A
　　用电器串联或并联时，流过各用电器的电流有怎样的关系呢？
1、提出问题：
串联电路中各处的电流之间有什么关系？
2、猜想或假设：
a
b
c
3、设计实验：
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
a
b
c
干电池、开关、灯泡、电流表、导线若干
1设计实验电路；
2根据电路图连接电路；
3进行测量，将测量数据记录在表格中；
4换上另外两个规格不同的小灯泡，再次实验。
（4）进行实验
序号
电流
即：Ia=Ib=Ic

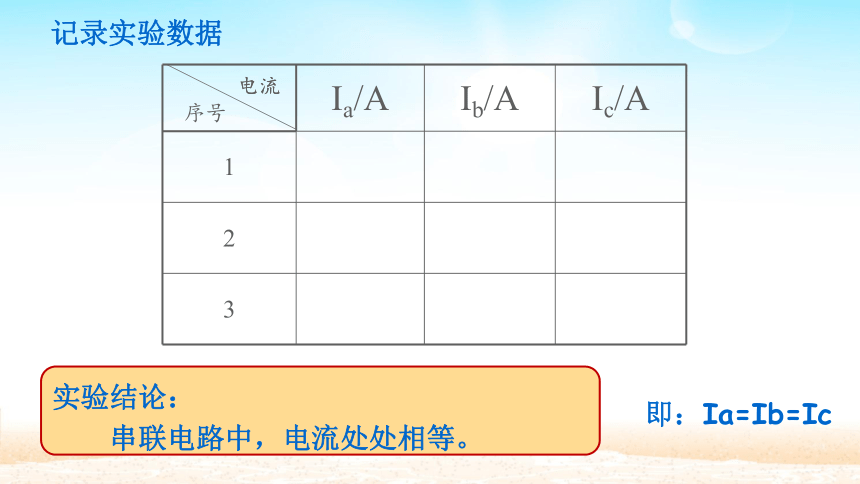

记录实验数据
Ia/A Ib/A Ic/A
1
2
3
电流
实验结论：
　　串联电路中，电流处处相等。
注意事项
连接电路时，开关必须断开。
更换灯泡时，应该先断开开关。
电流表使用前应先“校零”。
不知道电流大小时，应先选大量程进行试触。

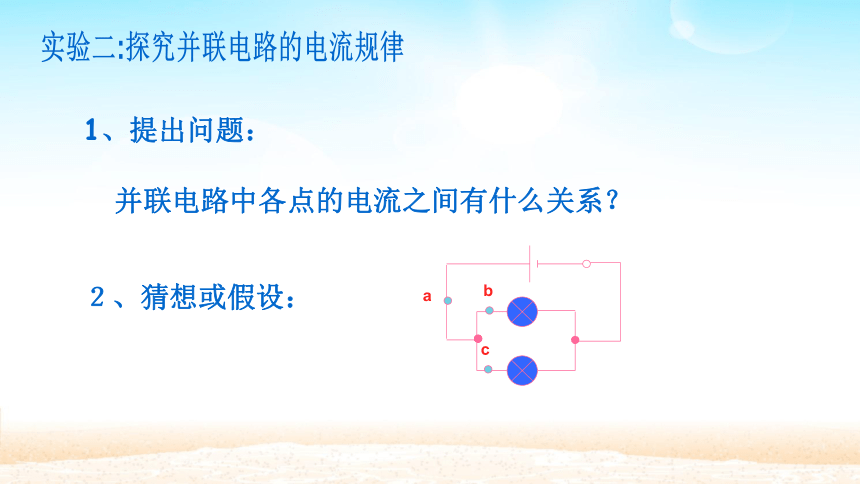

1、提出问题：
并联电路中各点的电流之间有什么关系？
２、猜想或假设：
a
b
c
3、设计实验：
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
干电池、开关、灯泡、电流表、导线若干
a
b
c
1设计实验电路；
2根据电路图连接电路；
3进行测量，将测量数据记录在表格中；
4换上另外两个规格不同的小灯泡，再次实验。
（4）进行实验
Ia/A Ib/A Ic/A
1
2
3
序号
电流
即：Ia=Ib+Ic
记录实验数据
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
注意事项
连接电路时，开关必须断开。
更换灯泡时，应该先断开开关。
电流表使用前应先“校零”。
不知道电流大小时，应先选大量程进行试触。
实验必然存在误差，要秉承实事求是的科学态度，不可随意更改实验数据。
1、如图所示，串联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
2、如图所示，并联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
= +
a
b
c
当堂演练 达成目标
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
