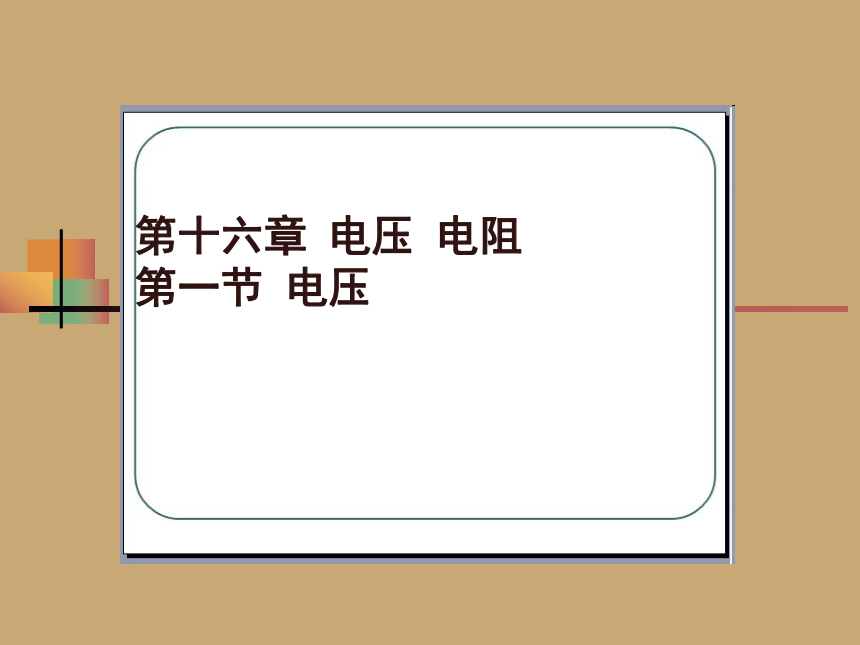

第十六章 电压 电阻
第一节 电压

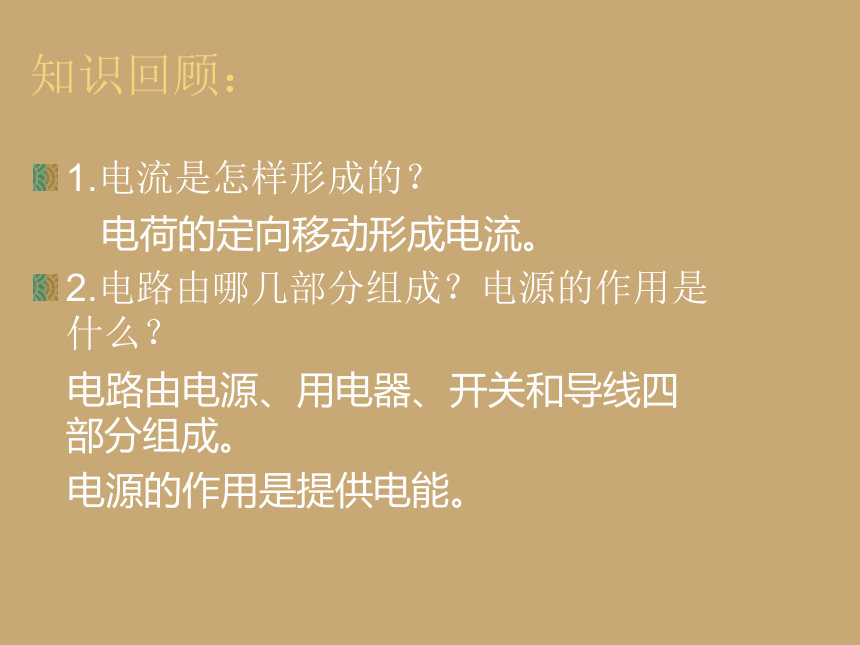

知识回顾：
1.电流是怎样形成的？
电荷的定向移动形成电流。
2.电路由哪几部分组成？电源的作用是什么？
电路由电源、用电器、开关和导线四部分组成。
电源的作用是提供电能。
电 源 电压 电流
提供
形成

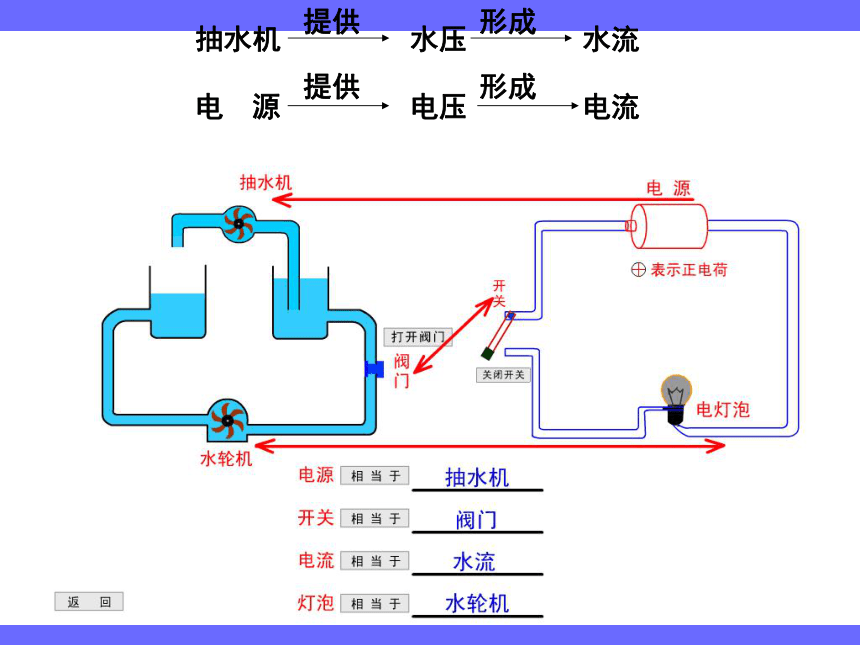

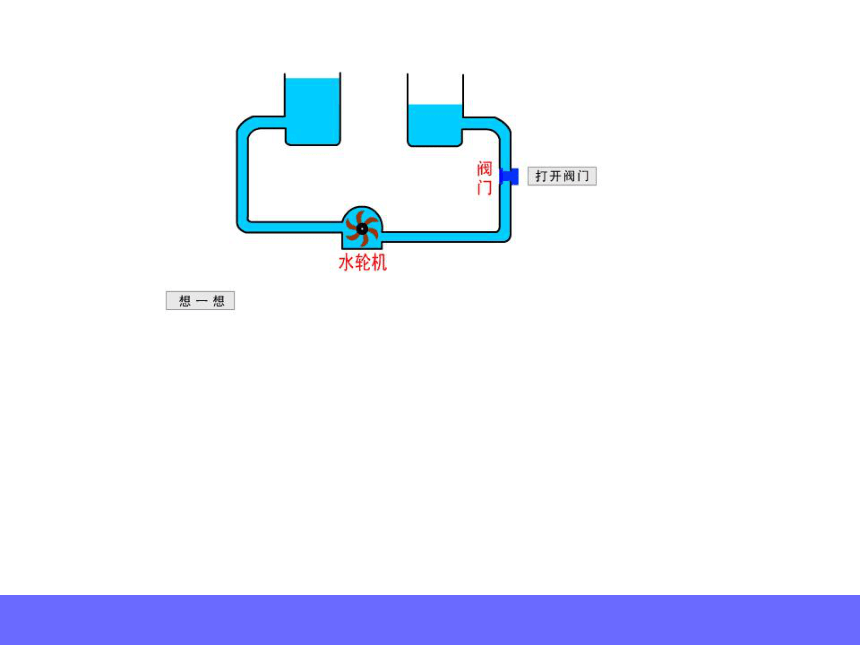

抽水机 水压 水流
提供
形成

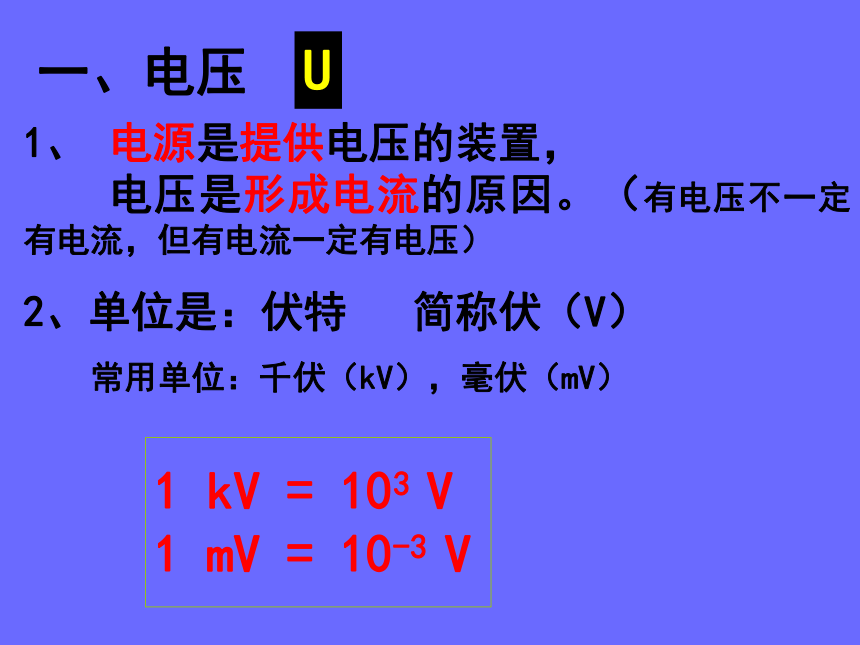

1、 电源是提供电压的装置，
电压是形成电流的原因。（有电压不一定有电流，但有电流一定有电压）
2、单位是：伏特 简称伏（V）
常用单位：千伏（kV），毫伏（mV）
一、电压
U
1 kV = 103 V
1 mV = 10-3 V

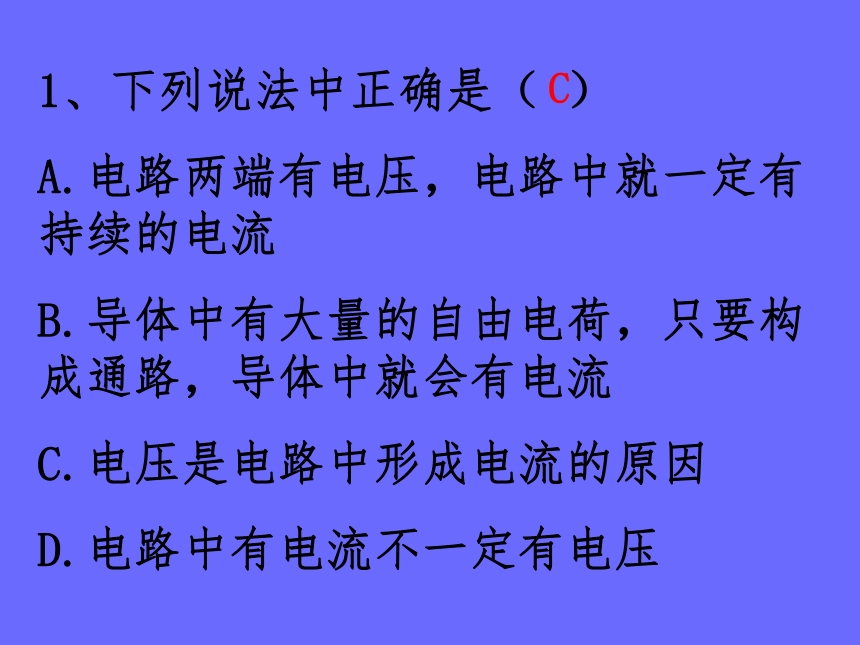

1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
比一比,算一算
1、256kV= V
2、220mV= V
2.56×105
0.22

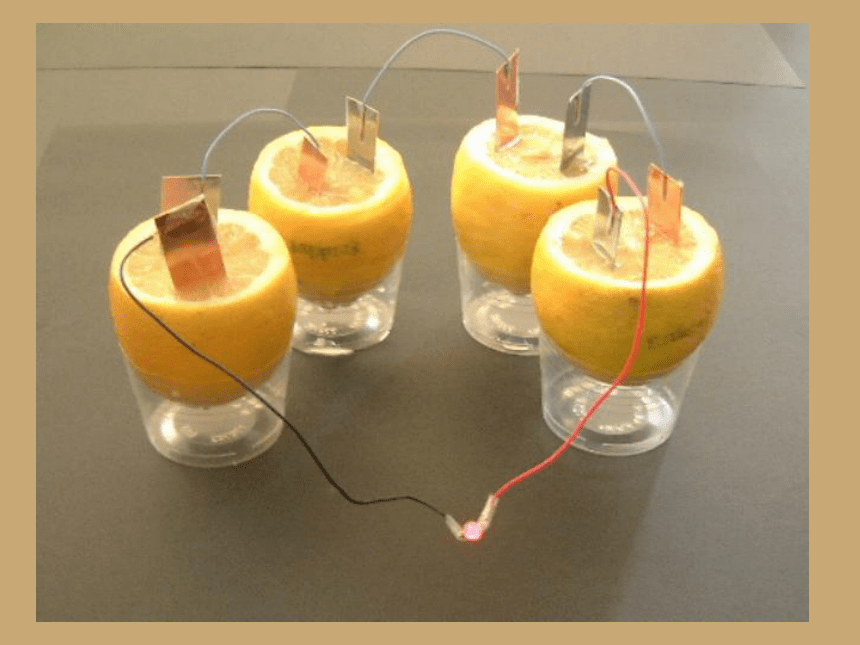

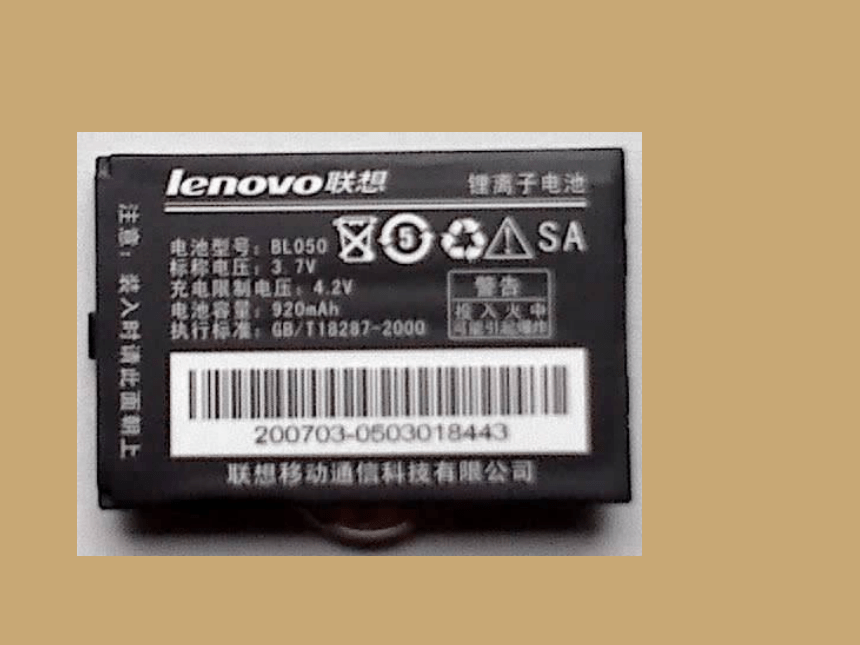

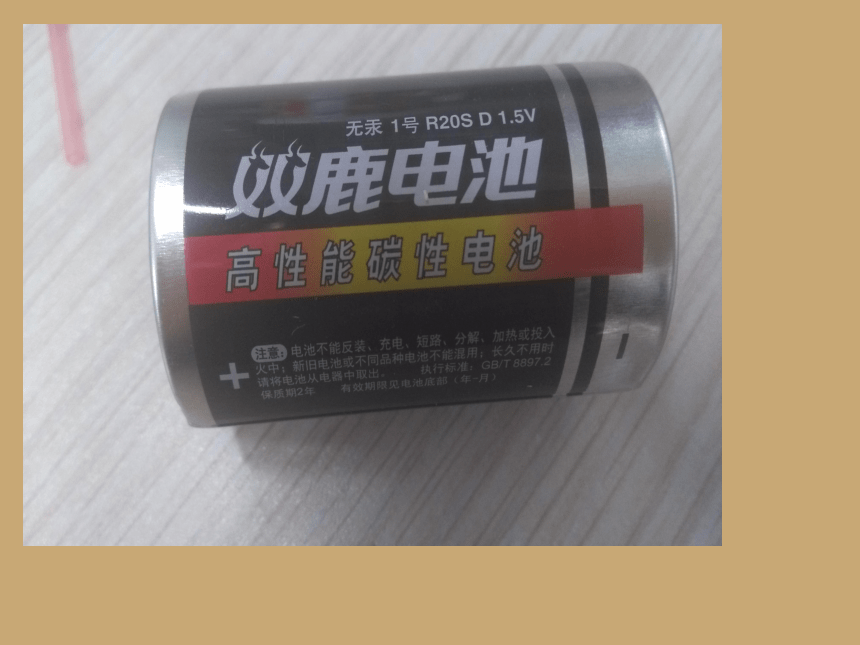

1.一节干电池：1.5V
2.一个蓄电池：2V
3.家庭电路：220V
4.对人体的安全电压：一般不高于36V

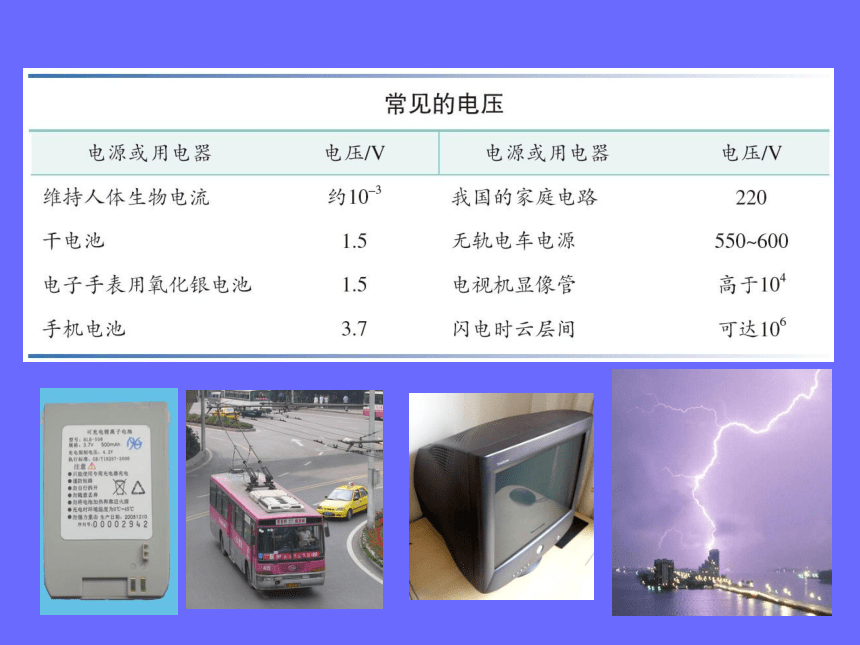

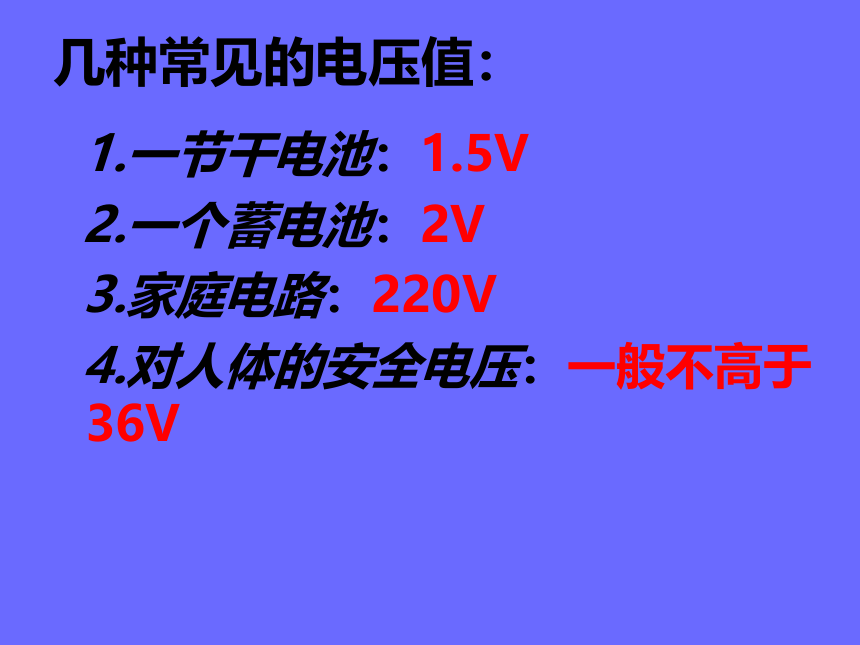

几种常见的电压值：
三、电压的测量————电压表
活动一：
观察电压表的外形并和电流表对比
温馨提示：可以比较两表的异同点
活动二：观察电压表，认清量程和分度值，（提示可以从量程、分度值和接线柱的对应学习）
如果用“-”和“15”两接线柱，电压表使用的量程是 v,每大格表示 v，每小格表示 v。
如果接“-”和“3”两接线柱，电压表使用的量程是 v,每大格表示 v， 每小格表示 v.
0--3
1
0.1
5
0.5
0-15
5.5伏
11.5伏
2.3伏
读数步骤：
1.确定量程
2.确定一大格
3.确定一小格
活动三：电压表的使用
温馨提示：可以从电压表与电流表的使用对比学习。
电压表的使用规则：
1.并联：电压表必须并联在被测电路两端.
2.使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。(正进负出）
3.被测电压不能超出电压表的量程：若预先不知电压的大小，则先用大量程“试触”，然后再选择合适的量程。
４、电压表可以直接接在电源两极，测 出电源电压
活动四：利用电压表测出电源两端的电压和其中一个灯泡的电压。
S
L2
A
B
C
L1
判断下列电压表的连接 是否正确
判断下列电压表的连接 是否正确
电压表与电流表的比较
分度值
1．(2016巴中市)在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（　　）
A
2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
3.（2016湘西州）如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的————
4、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2两端的电压
5、 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
－
＋
6、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
