人教版物理九年级全册 19.1 家庭电路共57张PPT)

(共57张PPT)
（第二课时）
家庭电路
思考

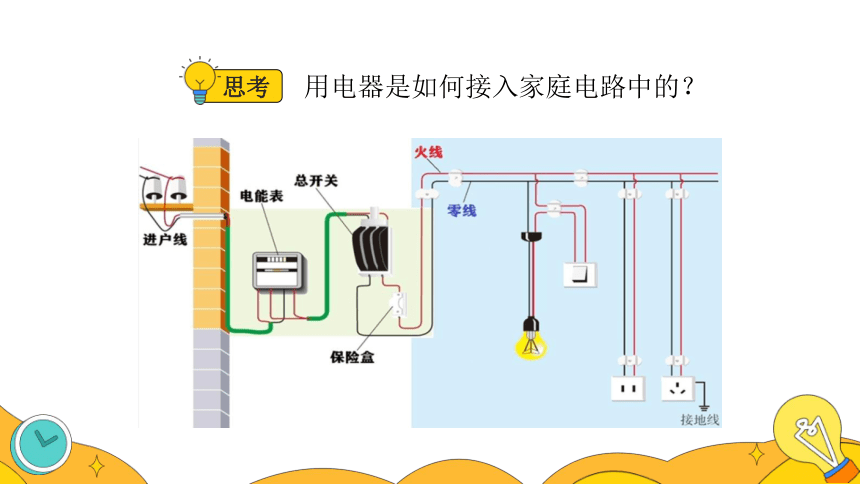

用电器是如何接入家庭电路中的？
观察结果

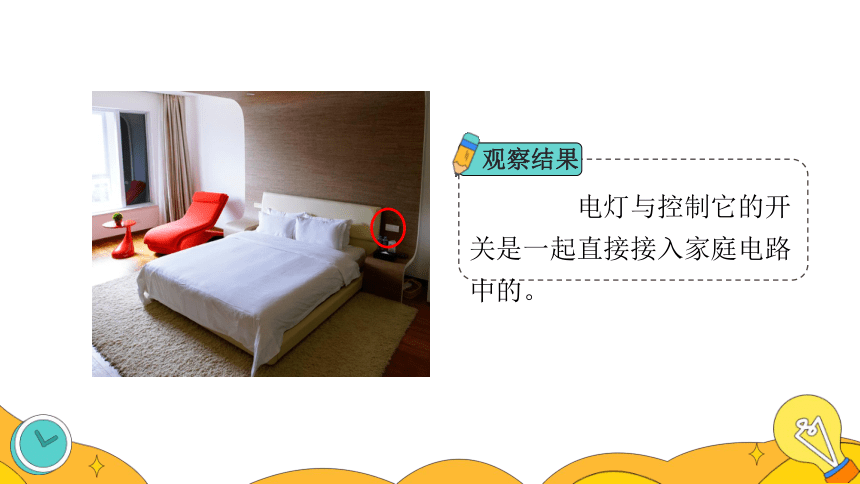

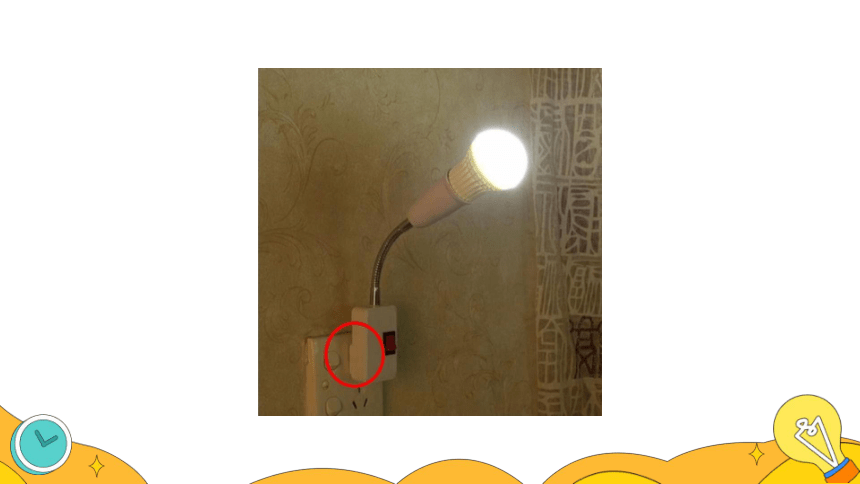

电灯与控制它的开关是一起直接接入家庭电路中的。
观察结果

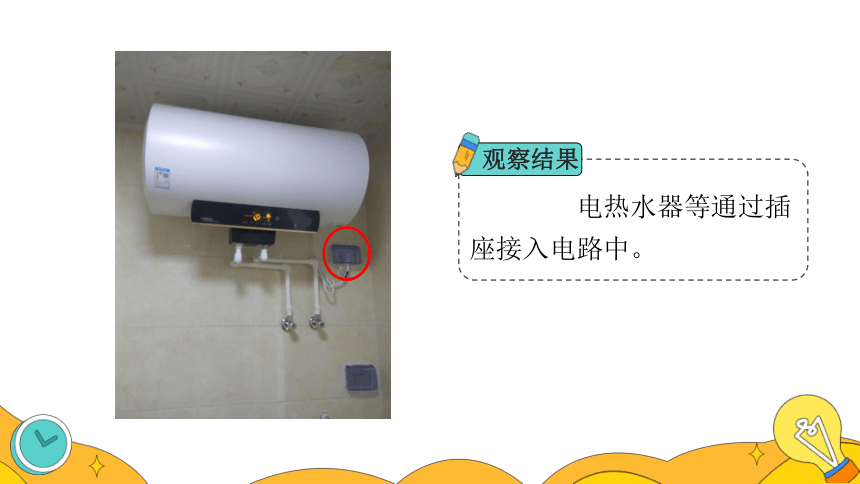

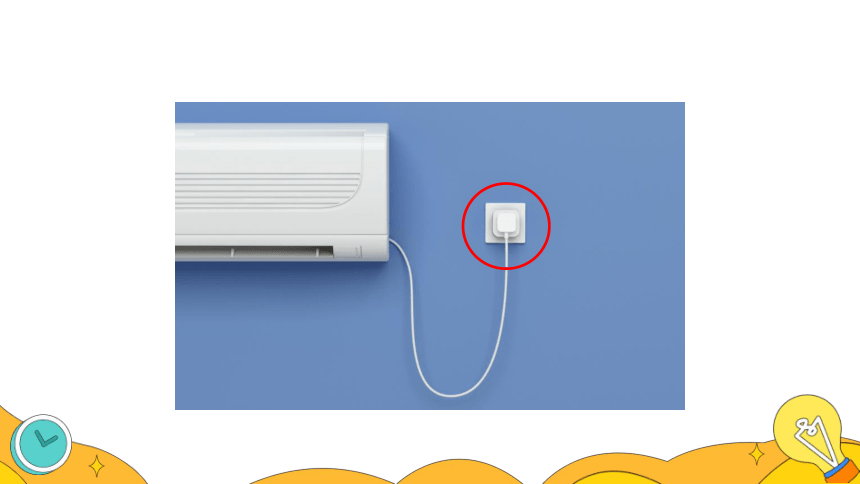

电热水器等通过插座接入电路中。

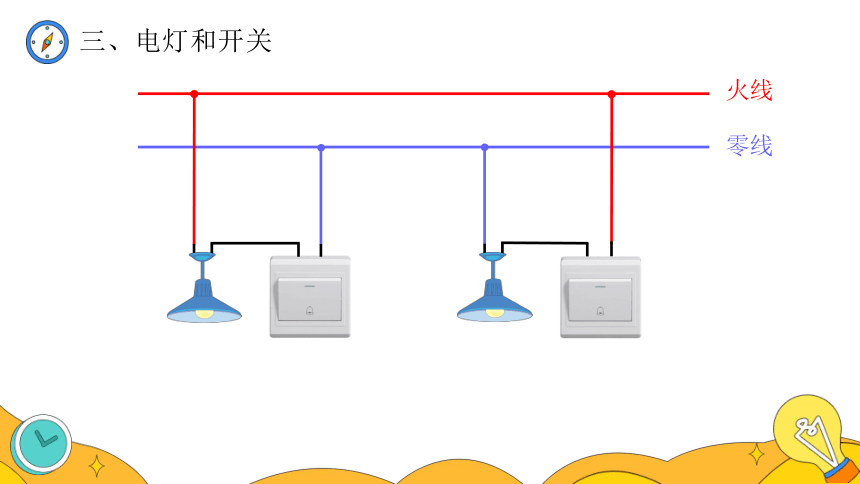

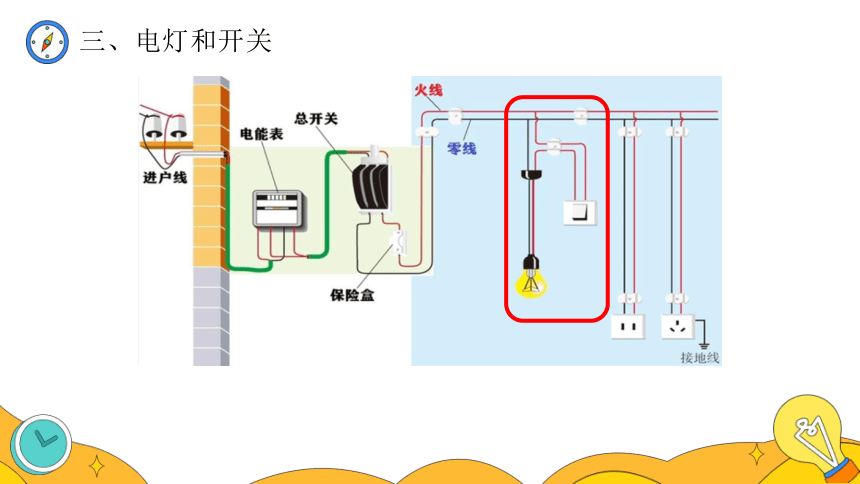

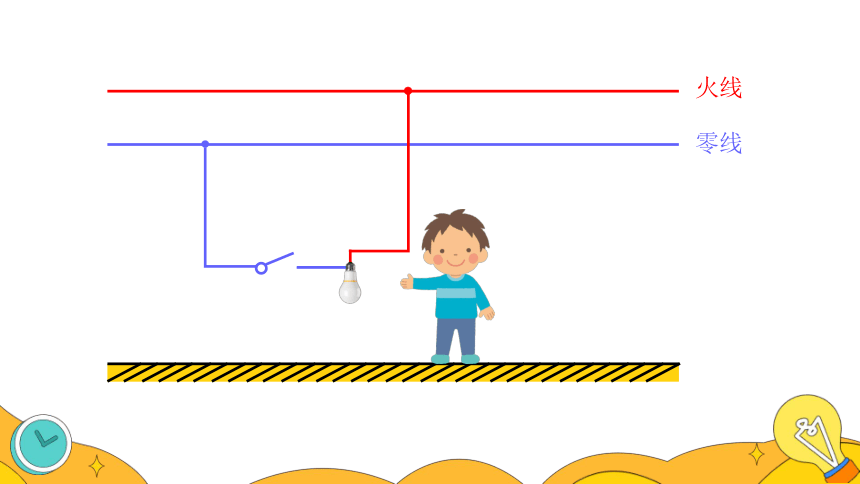

三、电灯和开关
火线
零线
三、电灯和开关
火线
零线
火线
零线
火线
零线
火线
零线
火线
零线
火线
零线
火线
零线
火线
零线
火线
零线
三、电灯和开关
三、电灯和开关
中心金属片
金属螺旋套
接火线
接零线
四、插座和插头
四、插座和插头
两孔插座
三孔插座
四、插座和插头
火线
零线
1
插座的连接
“左零右火”
四、插座和插头
1
插座的连接
氖管发光
氖管不发光
“左零右火”
四、插座和插头
1
插座的连接
接火线
接零线
四、插座和插头
火线
零线
1
插座的连接
地线
“左零右火上接地”
四、插座和插头
四、插座和插头
四、插座和插头
四、插座和插头
接零线
接火线
接地线
四、插座和插头
四、插座和插头
2
三线插头
四、插座和插头
2
三线插头
零线
火线
地线
四、插座和插头
2
三线插头
火线
零线
接地
火线
大地
（很小）
（被短路）
接地导线
四、插座和插头
2
三线插头
火线
零线
接地
四、插座和插头
2
三线插头
让用电器金属外壳与地线优先被连通，保证用电安全。
四、插座和插头
想一想
火线
地线
零线
想一想
火线
地线
零线
火线
地线
零线
火线
地线
零线
火线
地线
零线
可能出现“三线误插”！发生危险！
注意
想一想
想一想
四、插座和插头
四、插座和插头
地线
火线
零线
指示灯
（二极管）
大电阻
插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
想一想
火线
零线
想一想
1
开关在火线，控制指示灯和插座。
2
指示灯和插座并联。
插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
1
开关在火线，控制指示灯和插座。
2
指示灯和插座并联。
火线
零线
五、漏电保护器
五、漏电保护器
火线
零线
动作装置
检测装置
漏电保护器
五、漏电保护器
火线
零线
动作装置
检测装置
漏电保护器
五、漏电保护器
火线
零线
动作装置
检测装置
漏电保护器
大地
五、漏电保护器
火线
零线
动作装置
检测装置
漏电保护器
大地
五、漏电保护器
当人体不小心接触火线，有电流经过人体流向大地时，漏电保护器自动切断总电路。
课
堂
小
结
火线
零线
3
电灯和开关
课
堂
小
结
4
插座和插头
火线
零线
“左零右火”
火线
零线
地线
“左零右火上接地”
课
堂
小
结
5
漏电保护器
当人体不小心接触火线，有电流经过人体流向大地时，漏电保护器自动切断总电路。
拓展性作业
统计一下家中使用两线插头和三线插头的用电器都有哪些？想一想为什么有的用电器使用两线插头，有的用电器使用三线插头？
课后作业
再 见
