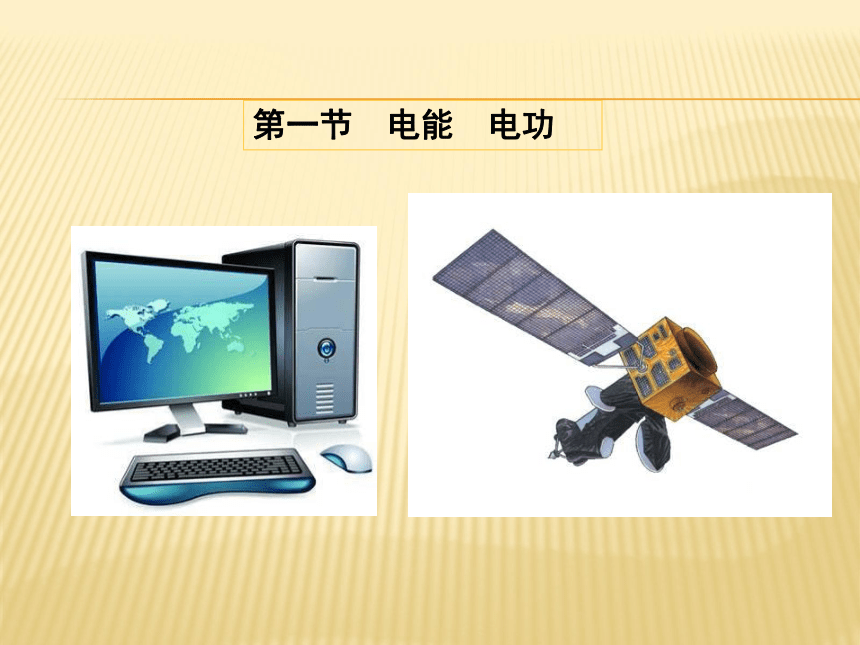

第一节 电能 电功

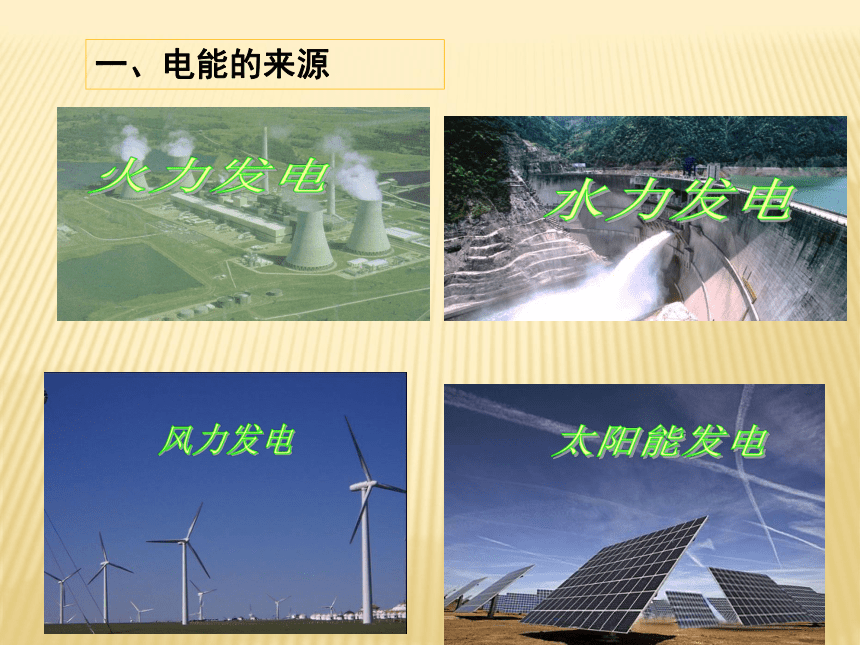

一、电能的来源

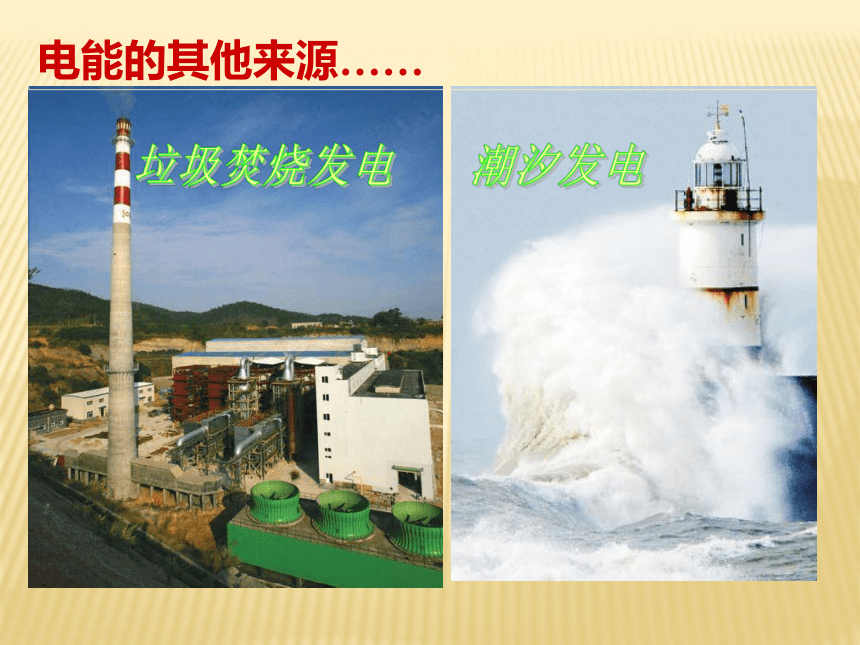

电能的其他来源……

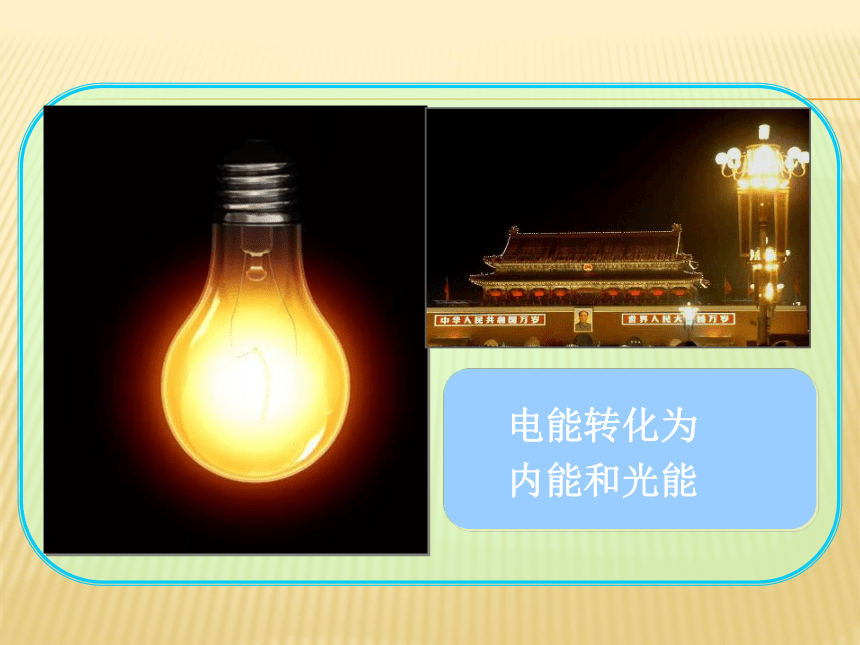

电能转化为
内能和光能

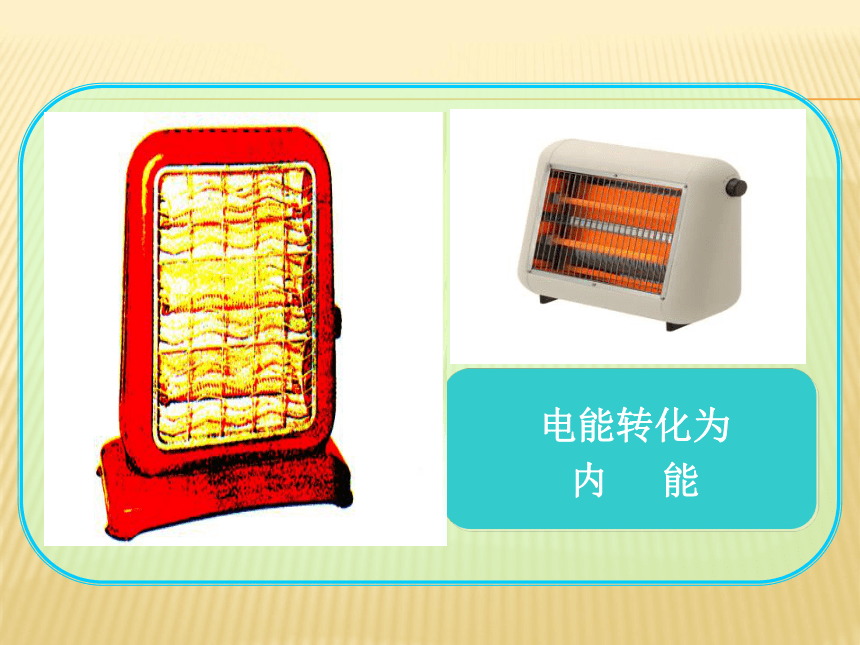

电能转化为
内 能

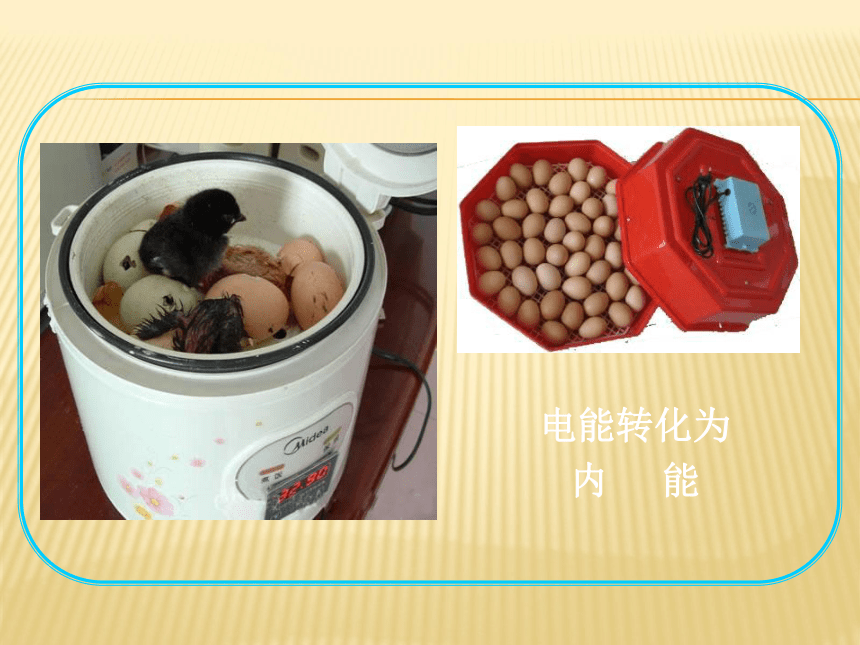

电能转化为
内 能

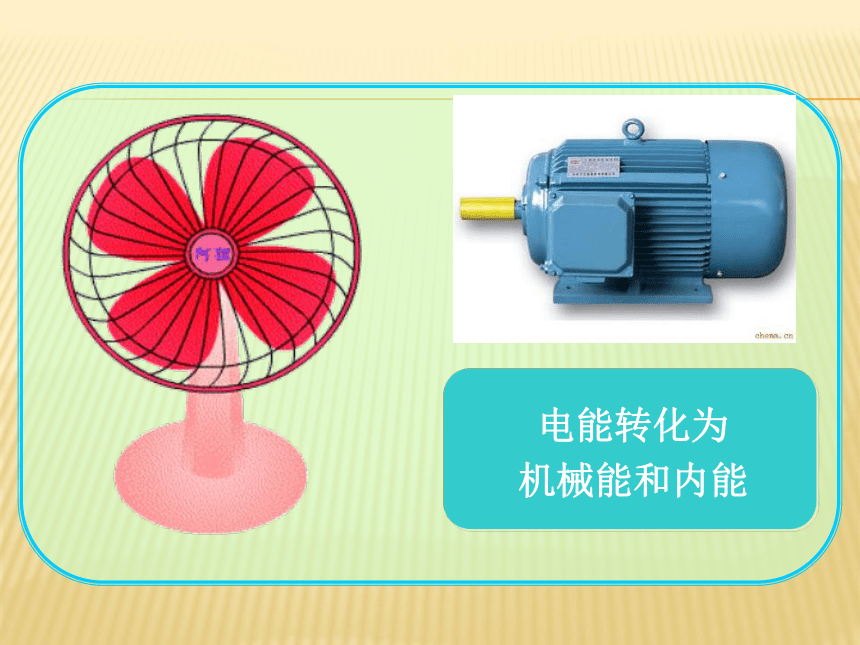

电能转化为
机械能和内能

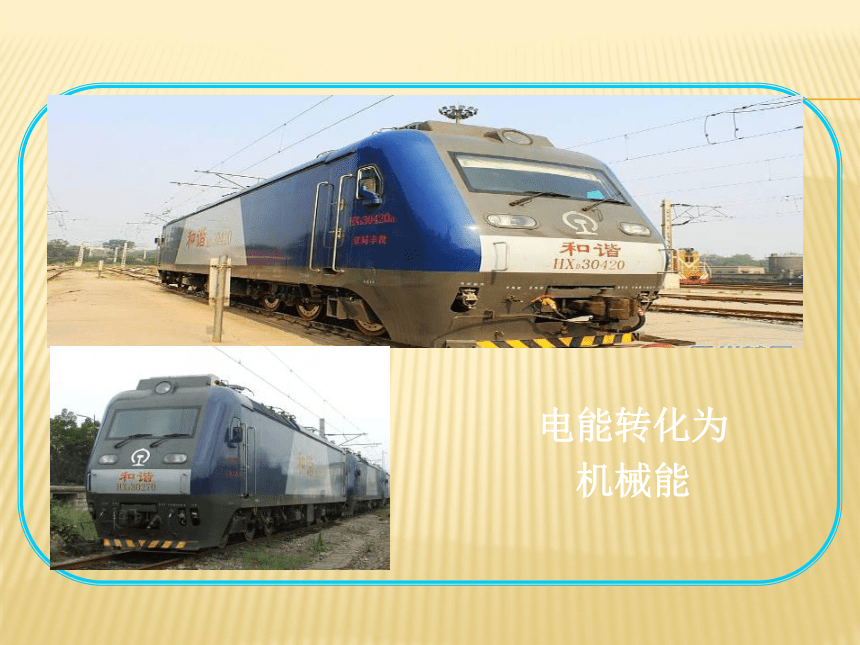

电能转化为
机械能
电能转化为其他形式的能。

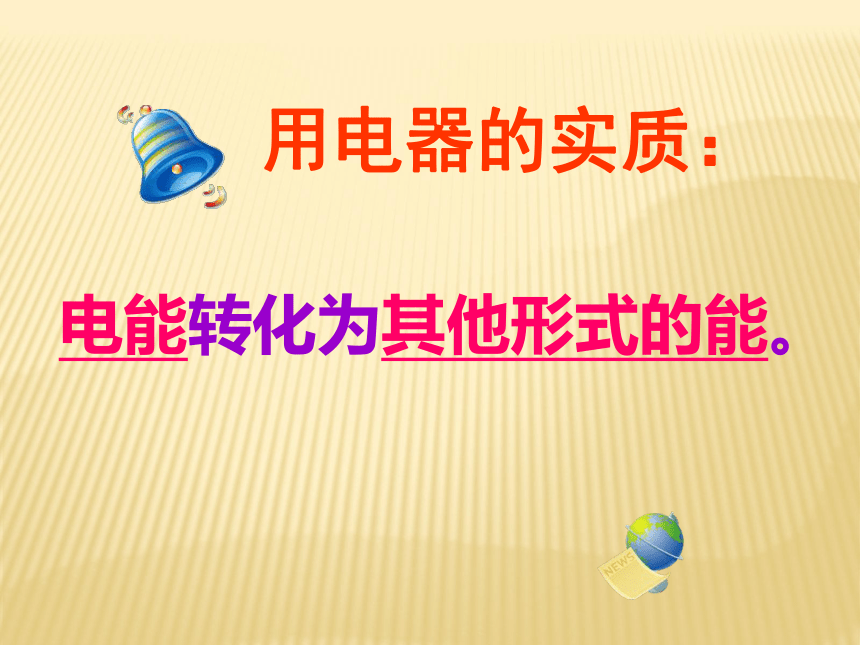

用电器的实质：

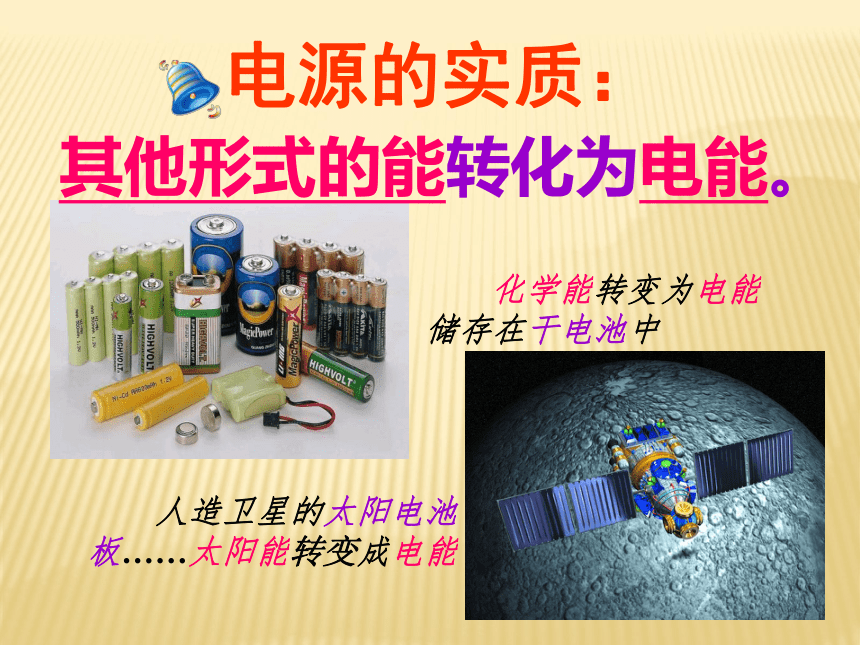

电源的实质：
化学能转变为电能储存在干电池中
人造卫星的太阳电池板……太阳能转变成电能
其他形式的能转化为电能。

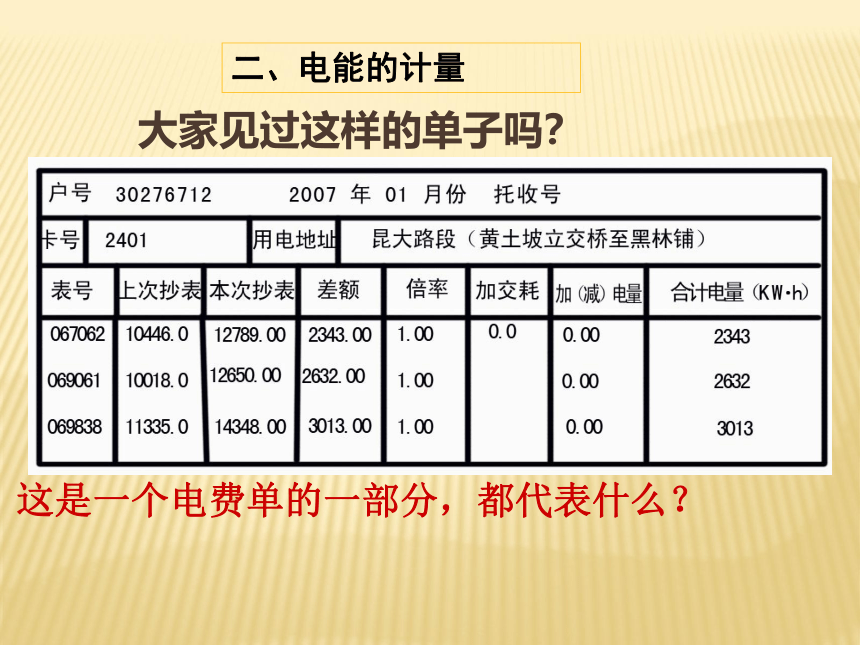

大家见过这样的单子吗？
这是一个电费单的一部分，都代表什么？
二、电能的计量

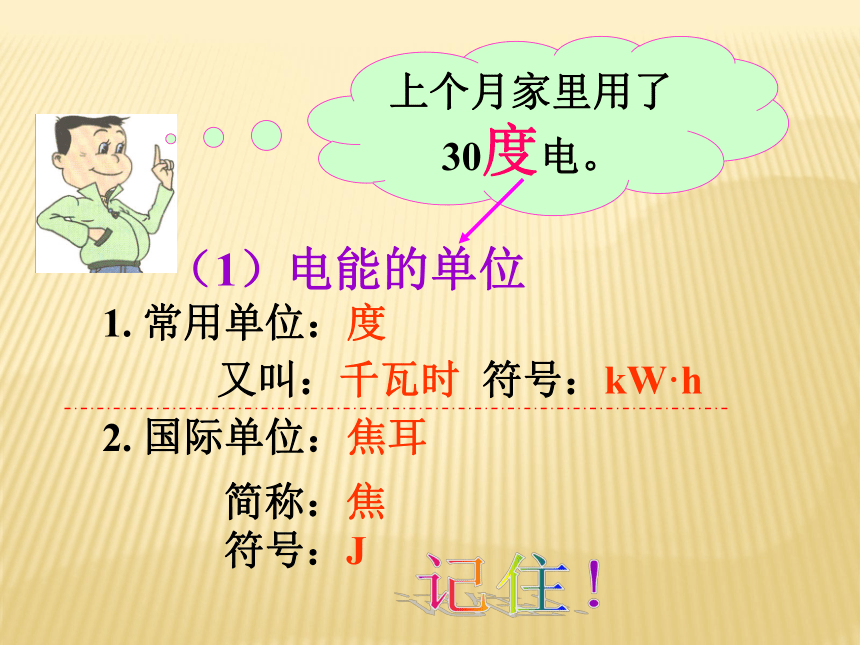

上个月家里用了30度电。
（1）电能的单位
1. 常用单位：度
又叫：千瓦时 符号：kW·h
2. 国际单位：焦耳
简称：焦
符号：J
3. 1千瓦时>1焦耳。它们的关系是:
1 kW · h = 3.6 × 106 J
1 kW · h = 1000 W × 3600 s
= 3.6 × 106 J
为什么呢
换算方法如下:
2kW · h= ___________ J
3kW · h= ___________ J
5kW · h= ___________ J
10kW · h=___________ J
1J=_____________ kW · h
7.2×106
1.8×107
1.08×107
3.6×107
练习
1/3.6×106
用电器在一段时间内消耗的电能用什么来计量？
（2）电能表（也叫电度表）
用电时，中间的铝质圆盘转动。
以千瓦时为单位来显示已经用去的电能。
①电能表上的参数
这四个字样有什么意义？
解释这几个重要参数：
是说这个电能表应该在220伏的电路中使用。
是说这个电能表的标定电流为10安，在短时间应用时电流允许大些，但不能超过20安。
“220 V”
“10（20） A”
是说这个电能表在50赫的交流电路中使用。
是说接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转。
“50 Hz”
“600 revs / kW · h”
单向电能表
IC卡电能表
②电能表的种类
其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
电子式多功能电能表
③电能表的读数
计数器
一段时间内电能表的计数器上前后两次读数之差，就是这段时间内用去的电能。
电能表应该串联在电路中。
④电能表的使用
上月底，电能表示数为：

本月底，电能表示数

本月用电多少度？
0 1 2 3 4
0 1 4 6 2
146.2 kW · h - 123.4 kW · h
= 22.8 kW · h
算一算
1600imp/(kWh)
消耗1kW·h电能，指示灯闪烁1600次
IC卡电能表
生产化肥0.7 kg
井下采煤105 kg
电炉炼钢1.6 kg
机织棉布11 m
1 kW · h 电的作用
洗衣机工作2.7 h
电脑工作5 h
一次灌溉农田330 m2
电车行驶0.85 km
1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
风 力
水 力
火 力
太 阳 能
干电池
蓄电池
太阳能电池
纽扣电池
燃料电池
发电机
电 池
电 能
电 灯——热能、光能
电风扇——动能
电视机— 光能、声能
洗衣机——动能
电 炉——热能
电 脑——光能、声能
电冰箱——“冷能”
1.电能的来源与应用：
2.电能的计量：
国际单位——焦耳
常用单位——千瓦时（度）
电能表：
测量消耗电能的仪表
例题1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析：
90 mA=0.09 A
W=UIt =220 V×0.09 A×5 h=0.099 kW·h
　　这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
例题2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为4.2 V，容量为1405 mA·h。它储存的电能是多少J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　容量=放电电流(A)×放电时间(h)
　　1405 mA·h= 1405mA×1 h
　　W = UIt = 4.2 V×1.405A×3 600 s = J
