人教版物理九年级全册 20.5 磁生电(共19张PPT)

(共19张PPT)
我们的生活离不开电
那么电又是怎样来的呢？
温故知新

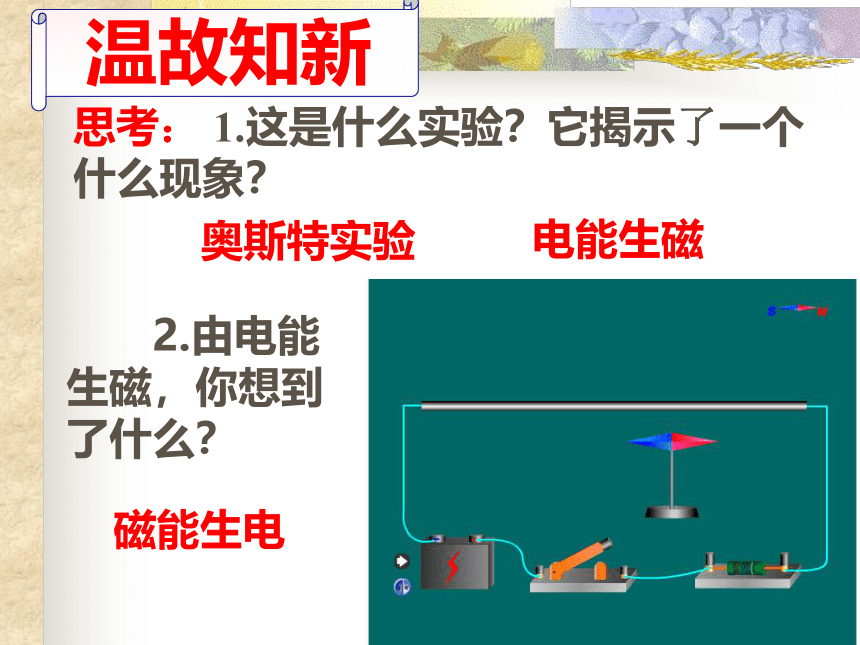

思考： 1.这是什么实验？它揭示了一个什么现象？
2.由电能生磁，你想到了什么？
电能生磁
奥斯特实验
磁能生电
　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。
　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。
第二十章 电 和 磁
第 五 节 磁 生 电

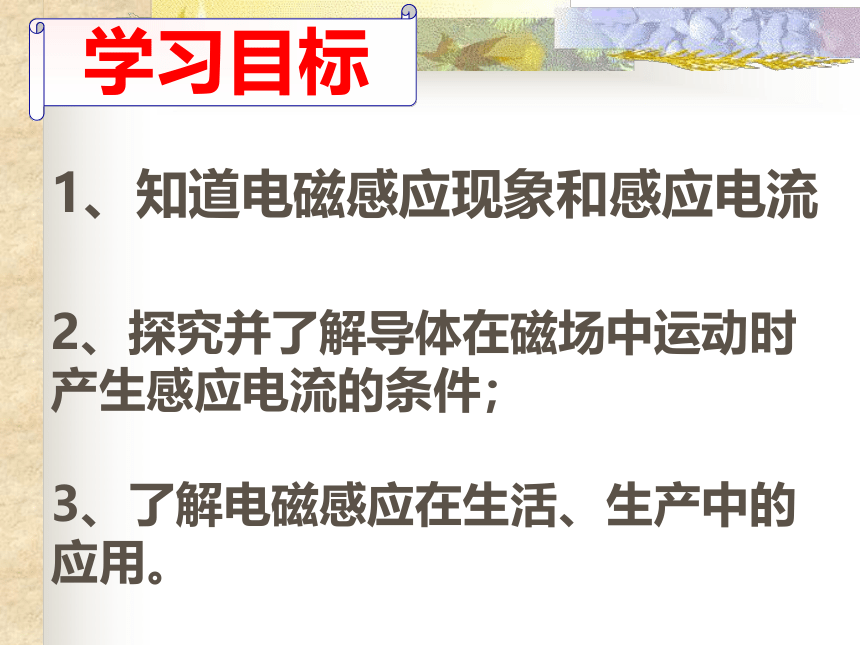

1、知道电磁感应现象和感应电流
学习目标
2、探究并了解导体在磁场中运动时产生感应电流的条件；
3、了解电磁感应在生活、生产中的应用。

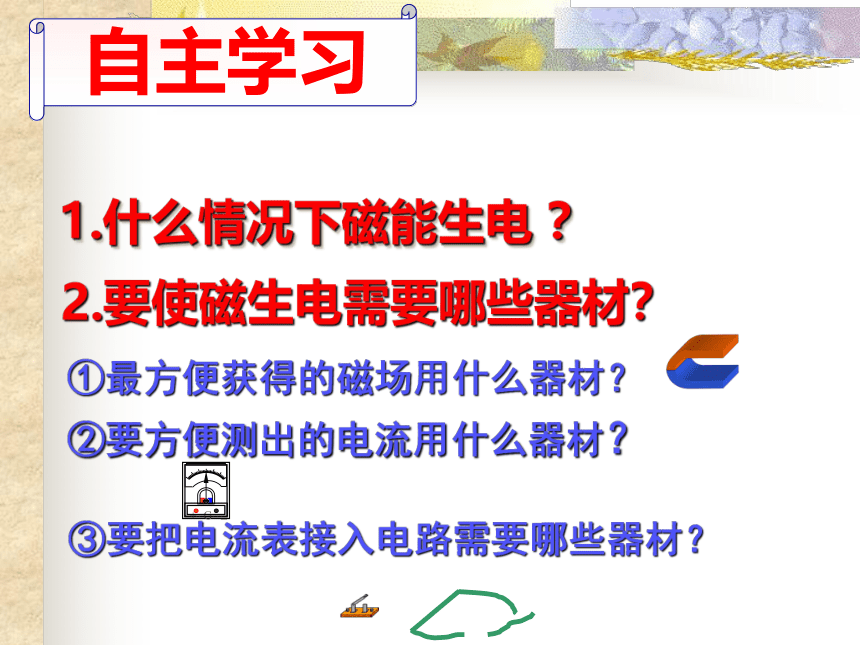

1.什么情况下磁能生电 ？
G
_
+
2.要使磁生电需要哪些器材？
①最方便获得的磁场用什么器材？
②要方便测出的电流用什么器材？
③要把电流表接入电路需要哪些器材？
自主学习
实验探究
G
_
+

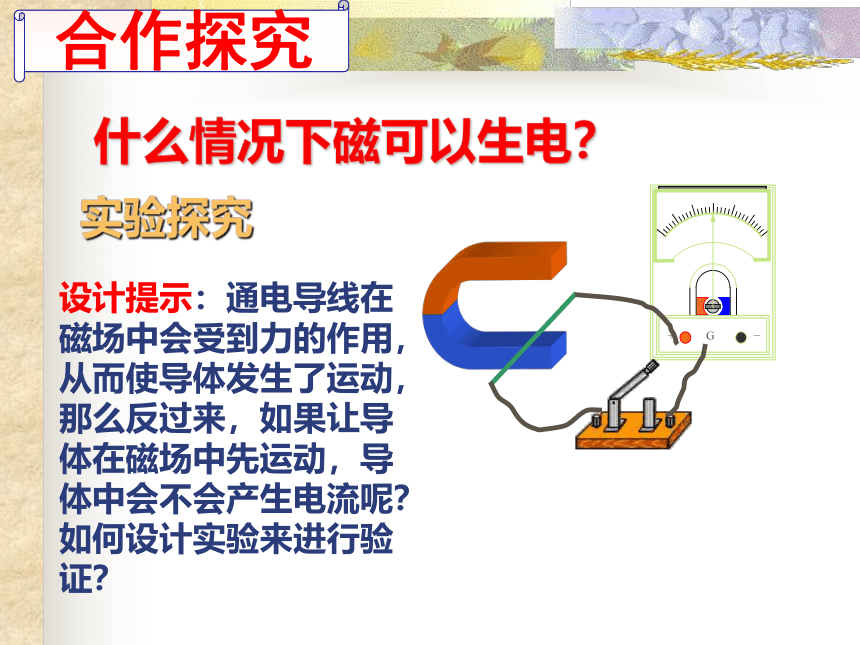

设计提示：通电导线在磁场中会受到力的作用，从而使导体发生了运动，那么反过来，如果让导体在磁场中先运动，导体中会不会产生电流呢？如何设计实验来进行验证？
什么情况下磁可以生电？
合作探究
什么情况下磁可以生电？
下一页
合作探究
什么情况下磁可以生电？
下一页
合作探究
什么情况下磁可以生电？
展示交流
次序 实验条件 有无电流
① 导体静止于磁场中
② 导体静止，换用强磁场
③ 导体在磁场中垂直上下运动
④ 导体在磁场中左右运动
⑤ 导体在磁场中斜向运动
无！
无！
无！
有！
有！
闭合电路的一部分导体，在磁场中做切割磁感线运动而产生电流的现象。
2.感应电流：由于电磁感应产生的电流叫做感应电流。
1.电磁感应：
3.产生感应电流的条件：
①闭合电路；
②一部分导体在磁场中做切割磁感应线
的运动。
总结归纳
下面能改变感应电流的方向的是（ ）
A.同时改变磁场方向和导体切割磁感线的的运动方向
B.保持导体切割磁感线运动的方向不变，改变磁场方向
C.将磁场方向和切割磁感线的导体的运动方向都不改变
D.增加切割磁感线的导线的长度
达标检测
展示交流
问题1：
刚才在实验中，你还有哪些发现？
问题2：
那么感应电流的方向与哪些因素有关呢？你的猜想是？
展示交流
（1）电磁感应现象中，靠外力使导体切割磁感线，消耗了什么能？得到了什么能？
（2）电磁感应现象中实现了什么能向什么能的转化？
实现了从机械能向电能的转化
这美丽的城市夜景，用今天所学的物理知识来说，都归功于……
电磁感应现象的应用:发电机
自主学习
1、发电机的结构及原理？
2、发电机的工作过程是怎样的
3、发电机工作时能量是如何转化的
　工作原理
　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
铜环
电刷
　　（3）发电机发电的过程是其他形式能转化为电能的过程。
　　发电机是如何发电的呢？
火力发电
风力发电
水力发电
我的收获
1.电磁感应现象：
闭合电路的一部分导体在磁场中做切割磁感应线运动，导体中会产生电流。
2.感应电流的方向：
与导体运动方向和磁感线方向有关。
3.在电磁感应现象中，机械能转化为电能。
4.发电机原理：电磁感应现象。
5.发电机的结构：定子、转子。
