人教版物理九年级全册 18.1 电能 电功(共18张PPT)

(共18张PPT)
电能 电功
第十八章 第１节

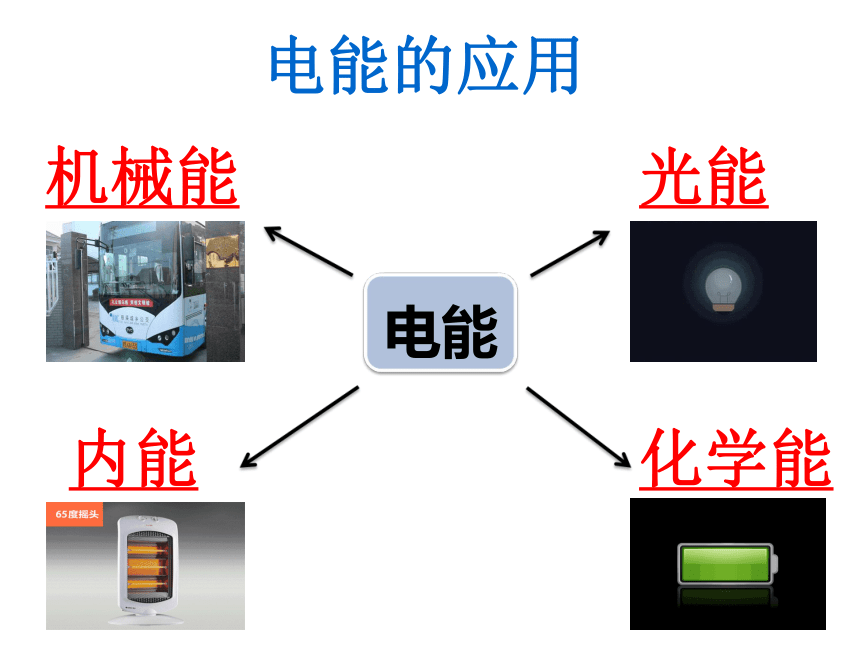

电能的应用
电能
机械能
内能
光能
化学能

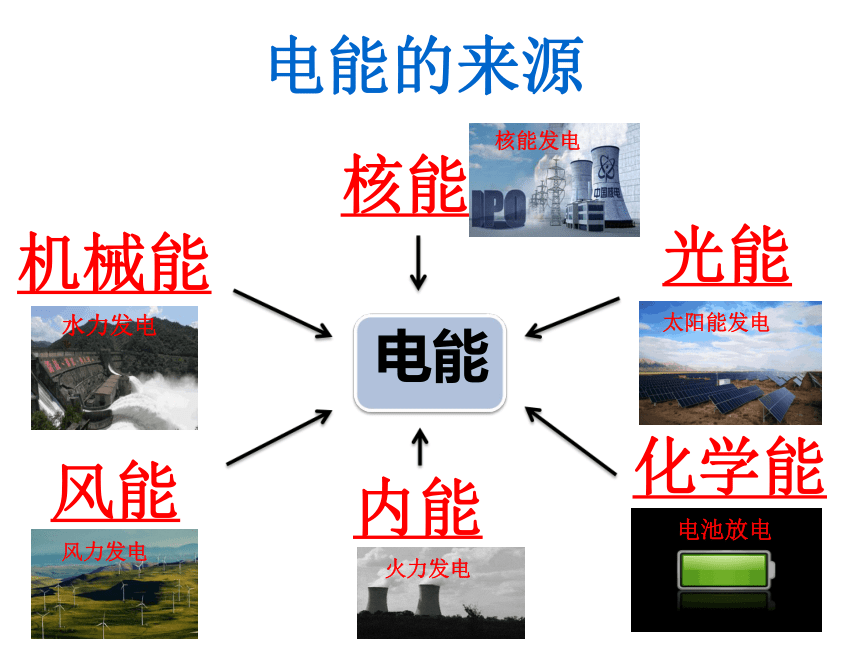

电能的来源
电能
机械能
内能
光能
化学能
核能
风能
火力发电
电池放电
核能发电
风力发电
太阳能发电
水力发电

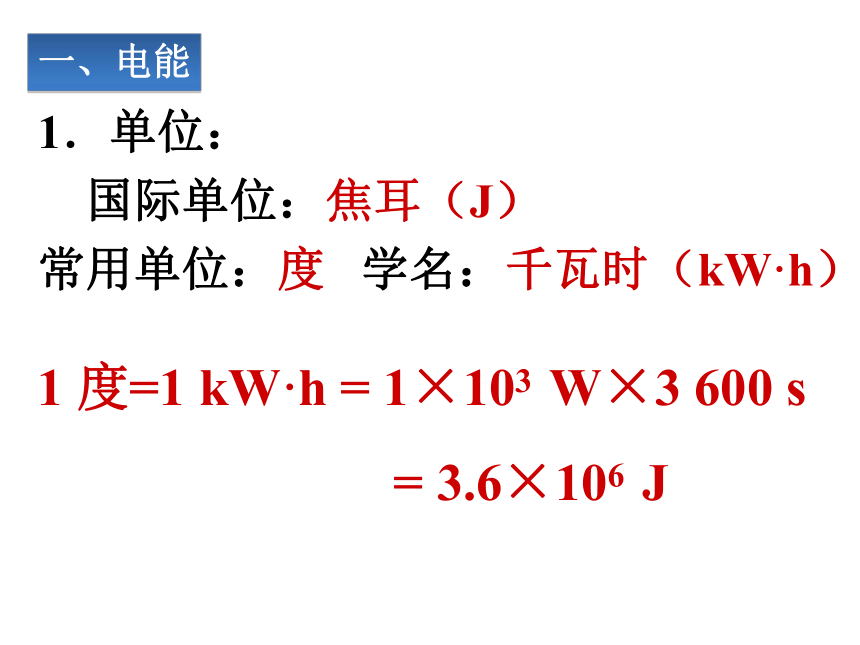

1．单位：
　国际单位：焦耳（J）
常用单位：度 学名：千瓦时（kW·h）
1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
一、电能

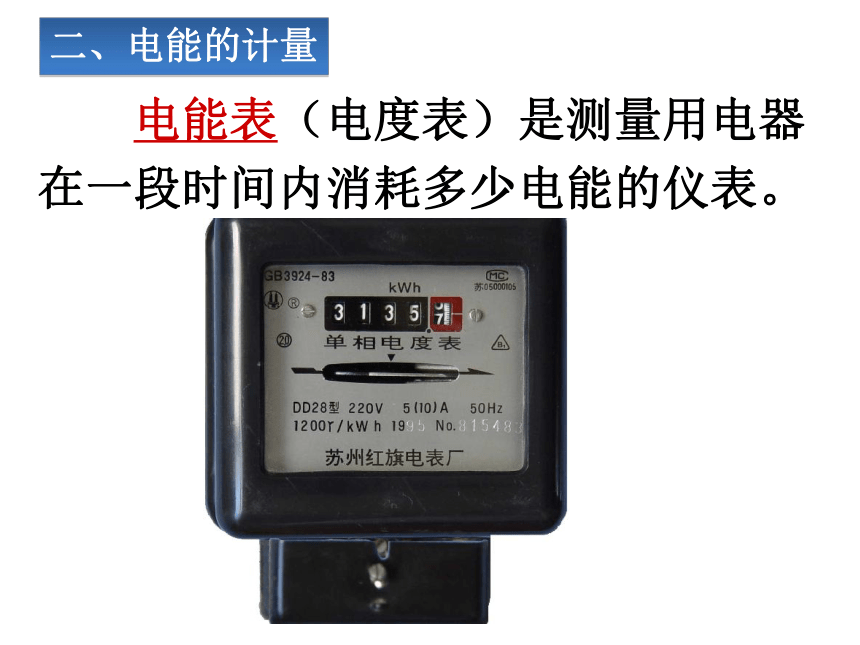

　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量

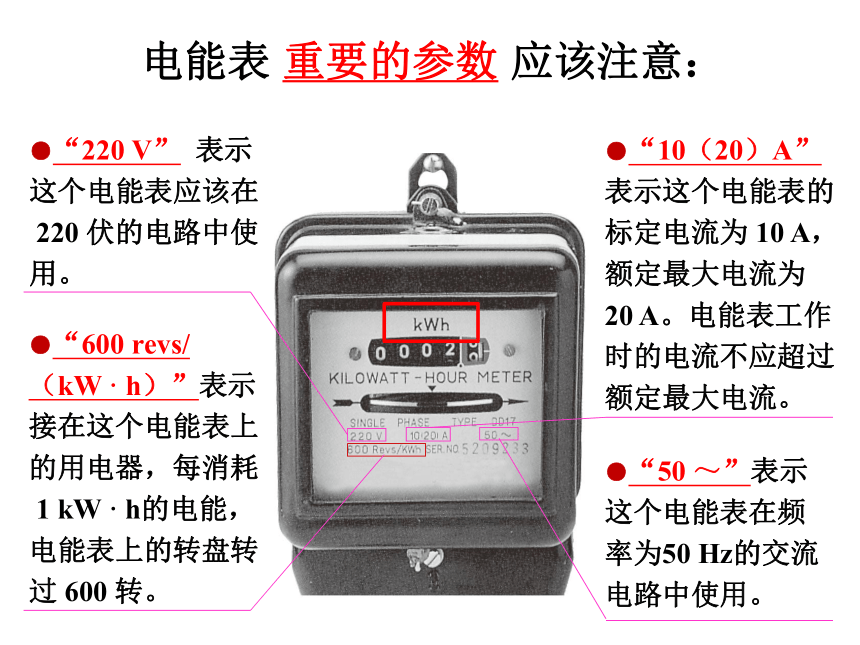

●“220 V” 表示 这个电能表应该在 220 伏的电路中使 用。
电能表 重要的参数 应该注意：
●“10（20）A” 表示这个电能表的 标定电流为 10 A， 额定最大电流为 20 A。电能表工作 时的电流不应超过 额定最大电流。
●“50 ～”表示 这个电能表在频 率为50 Hz的交流 电路中使用。
●“600 revs/ （kW · h）”表示 接在这个电能表上 的用电器，每消耗 1 kW · h的电能， 电能表上的转盘转 过 600 转。

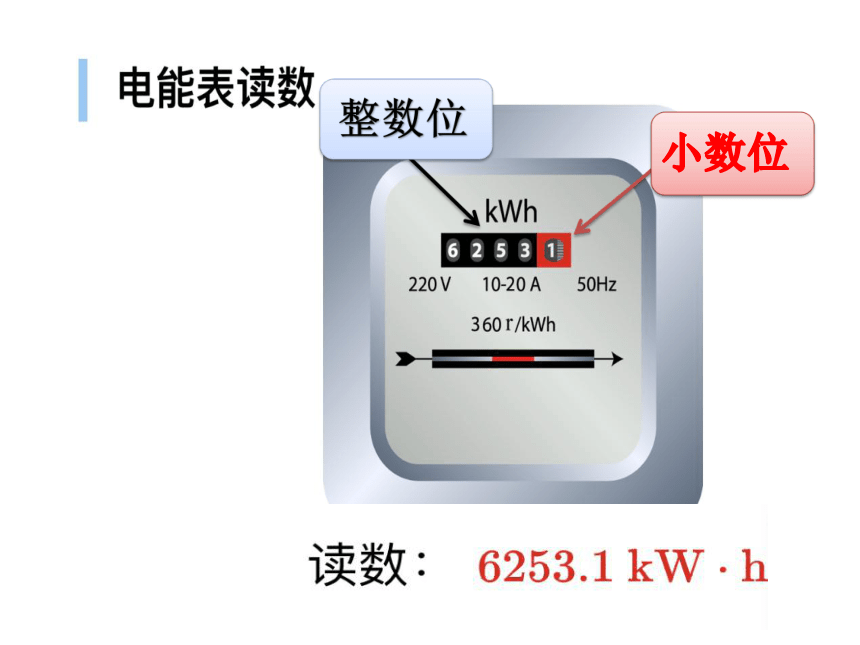

　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 8 7 5
5
3 3 9 8 5
5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 398.5 kW·h －3 287.5 kW·h = 111 kW·h
　　应支付的电费为：
　　　　111 kW·h×0.60 元/(kW·h) = 66.6 元
解析：
练习一
小明又观察了家里电能表，表盘上参数标有“600r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过60r.请你帮他：
算出该用电器4min消耗的电能为多少焦耳？
练习二
4min内电能表转盘转过60r，该用电器消耗的电能为：
60r
600r/(kW·h)
=
1
10
kW·h
=
1
10
×3.6×106J
3.6×105J
=
思考：观察两种电能表结构和参数有什么区别？
机械式电能表
脉冲式电能表
1 kW · h 的作用
采掘原煤 约100 kg
电炉炼钢约1.6 kg
电车行驶 约0.85 km
洗衣机工作约 2.7 h
电脑工作约 5 h
电视待机240小时
电能
机械能
内能
光能
化学能
电热器烧水
电功→电流所做的功 ( W)
外在成效
内在实质
电灯发光
电扇转动
电暖发热
光能
机械能
内能
电池放电
化学能
电流做功
消耗电能
1.电流做功的实质：电能转化成其他形式能的过程。
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
电流通过白炽灯做功100J
100J
100J
内能、
光能
电流做功100J=消耗电能100J
电能
W=U I t
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
公式：
结论：电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
解：由电功的公式得
W=UIt
=220V× 0.35A× 1800s
=1.386×105J.
答：通电30min，电烙铁消耗了1.386×105J的电能。
已知：U=220V， I=350mA=0.35A， t=1800s. 求：W=？
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？

练习三
二、电能的计量
课堂小结
电能的应用
电能的
计量
电功的
计算
