第2节　滑　　轮
典题精研析
类型　滑轮组及其工作特点

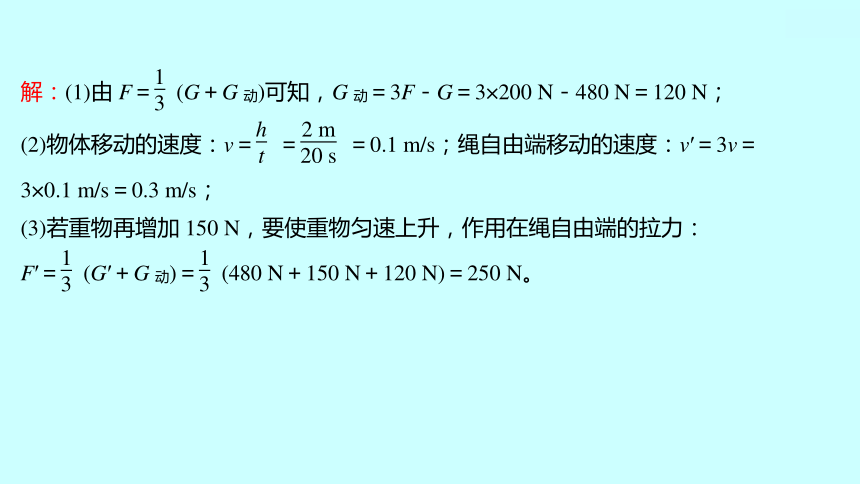

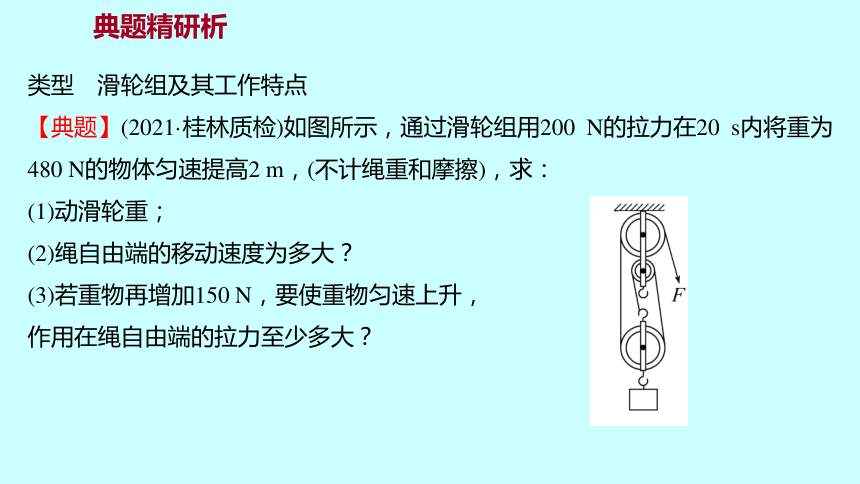

【典题】(2021·桂林质检)如图所示，通过滑轮组用200 N的拉力在20 s内将重为480 N的物体匀速提高2 m，(不计绳重和摩擦)，求：
(1)动滑轮重；
(2)绳自由端的移动速度为多大？
(3)若重物再增加150 N，要使重物匀速上升，
作用在绳自由端的拉力至少多大？
考点一　定滑轮、动滑轮及其工作特点

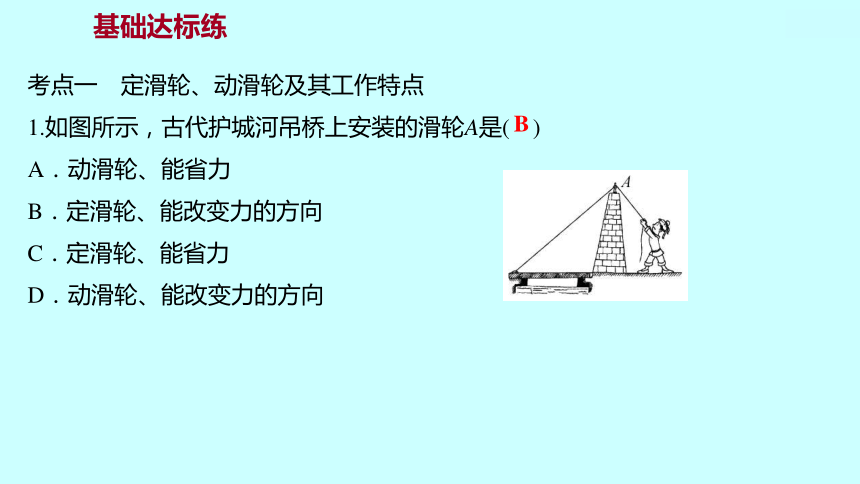

1.如图所示，古代护城河吊桥上安装的滑轮A是( )
A．动滑轮、能省力
B．定滑轮、能改变力的方向
C．定滑轮、能省力
D．动滑轮、能改变力的方向
基础达标练
B

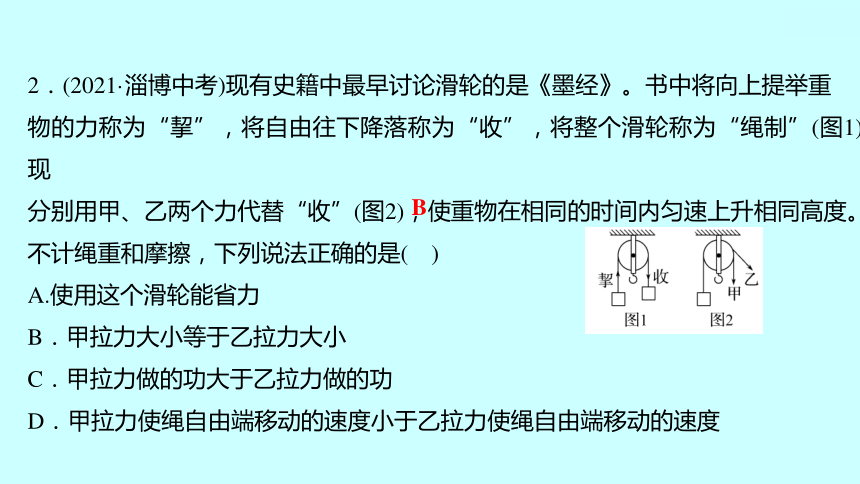

2．(2021·淄博中考)现有史籍中最早讨论滑轮的是《墨经》。书中将向上提举重
物的力称为“挈”，将自由往下降落称为“收”，将整个滑轮称为“绳制”(图1)。现
分别用甲、乙两个力代替“收”(图2)，使重物在相同的时间内匀速上升相同高度。
不计绳重和摩擦，下列说法正确的是( )
A.使用这个滑轮能省力
B．甲拉力大小等于乙拉力大小
C．甲拉力做的功大于乙拉力做的功
D．甲拉力使绳自由端移动的速度小于乙拉力使绳自由端移动的速度
B

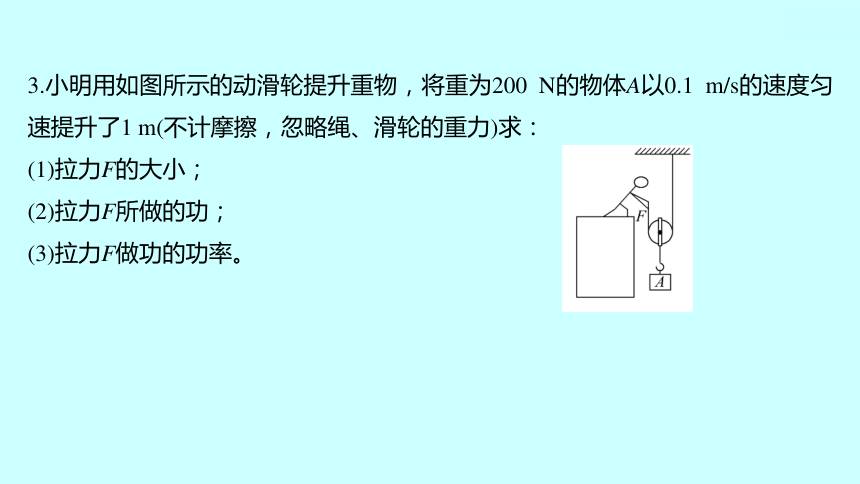

3.小明用如图所示的动滑轮提升重物，将重为200 N的物体A以0.1 m/s的速度匀速提升了1 m(不计摩擦，忽略绳、滑轮的重力)求：
(1)拉力F的大小；
(2)拉力F所做的功；
(3)拉力F做功的功率。
考点二　滑轮组及其工作特点

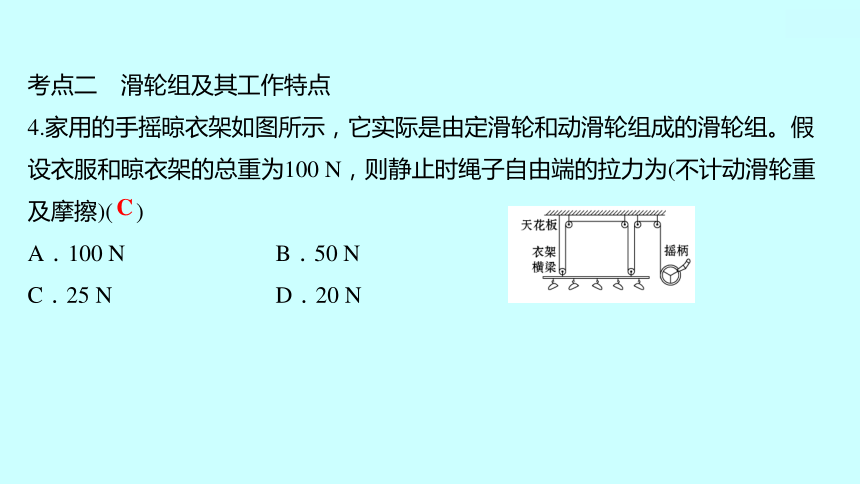

4.家用的手摇晾衣架如图所示，它实际是由定滑轮和动滑轮组成的滑轮组。假
设衣服和晾衣架的总重为100 N，则静止时绳子自由端的拉力为(不计动滑轮重
及摩擦)( )
A．100 N　　　　 B．50 N
C．25 N D．20 N
C

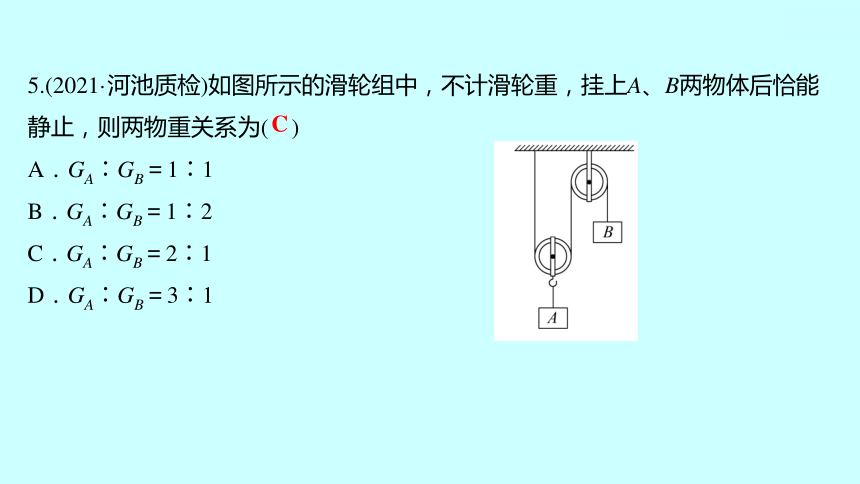

5.(2021·河池质检)如图所示的滑轮组中，不计滑轮重，挂上A、B两物体后恰能
静止，则两物重关系为( )
A．GA∶GB＝1∶1
B．GA∶GB＝1∶2
C．GA∶GB＝2∶1
D．GA∶GB＝3∶1
C
6.如图所示，甲是_______滑轮。物重由______股绳子承担。若物重12 N(不计动滑
轮重及摩擦时)，要使物体匀速上升，拉力F＝______N，若绳子自由端拉高
3 m，则物体升高______m。若实际拉力是F′＝5 N，则可知动滑轮重是______N。
定
3
4
1
3
7.如图所示，物体A重100 N，物体B重40 N，若不计滑轮重及绳及滑轮间的摩
擦，当B以0.1 m/s的速度匀速下降时，A受到摩擦力是_______N，速度是
_______m/s。
20
0.2
8.(2021·桂林质检)如图所示，物体A重100 N，沿水平方向匀速拉动物体前进
时，若物体A与地面间摩擦力f＝30 N，不计滑轮重和绳与滑轮间摩擦。则绳端
的拉力F是_______ N，当绳子自由端向左移动3 m时，物体A向左移动______m。
10
1
考点三　轮轴和斜面
9.将图示钥匙插入锁孔转动开锁时，钥匙就相当于一个_________(选填“斜面”
“滑轮”或“轮轴”)，属于_________(选填“省力”或“费力”)机械。
轮轴
省力
10．(金榜原创)如图所示，同学们要攀登南、北2个坡，比较南、北坡路径的情
况可知，_________路径比较省力，坡道是_________(选填“滑轮”“轮轴”或“斜面”)
的实例。
南坡
斜面
11．(2021·烟台中考)用如图所示的四种方式匀速提升同一物体(不计机械自重和
摩擦)，其中最费力的是( )
能力提升练
A
12.(2021·河池质检)如图所示，用滑轮提升重为G＝100 N的物体，使物体以
0.2 m/s速度上升(绳重和各种摩擦不计)，已知动滑轮重G动＝10 N，则绳端拉力
F和移动速度v的判断正确的是( )
A．55 N，0.1 m/s
B．210 N，0.1 m/s
C．55 N，0.4 m/s
D．210 N，0.4 m/s
B
13.某兴趣小组用如图所示的滑轮组(物体与动滑轮用绳子连接)匀速拉动放在同一水平面上的不同物体，物体的质量为100 kg，受到的摩擦力为200 N，用80 N的拉力F，10 s内把物体拉动的距离为2 m。(不计绳重和绳与滑轮间的摩擦)求：
(1)动滑轮重力；
(2)拉绳的速度。
广西中考链接
14．(2020·桂林中考)如图，在建筑工地上，工人师傅利用一根绳子和两个滑轮运送建筑材料，请在图中画出最省力的滑轮组绕绳方法。
答：
易错点专练
易错点　动滑轮不一定都省一半力
15.如图所示，滑轮分别在力F1、F2、F3的作用下匀速提升物体，这三个力的大
小关系是( )
A．F1＞F2＞F3
B．F1＜F2＜F3
C．F1＜F2＝F3
D．F1＝F2＝F3
B
16.如图所示，拉力F＝50 N，重为150 N的物体以0.5 m/s速度匀速向右运动，不
计动滑轮和绳子的重，则弹簧测力计的示数为_______ N，物体受到的摩擦力为
_______ N。
25
25
