(共20张PPT)
第2课时 生活中的杠杆
典题精研析
类型一 杠杆的分类

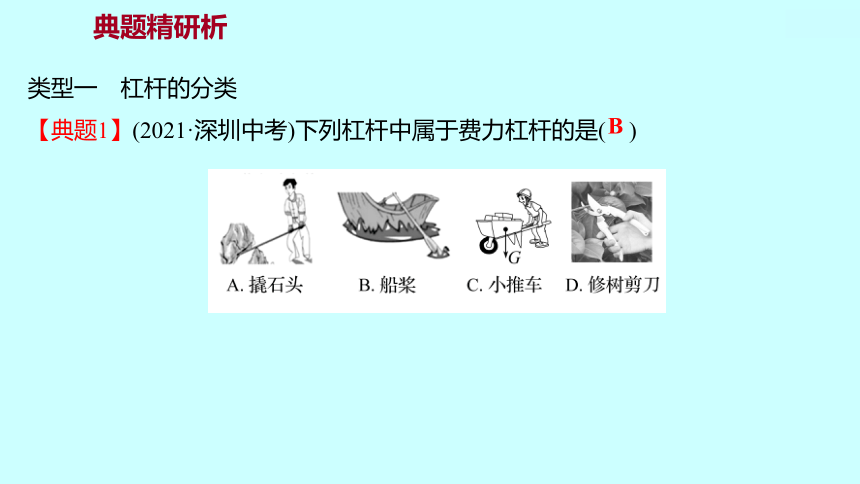

【典题1】(2021·深圳中考)下列杠杆中属于费力杠杆的是( )
B
类型二 杠杆的最小力作图

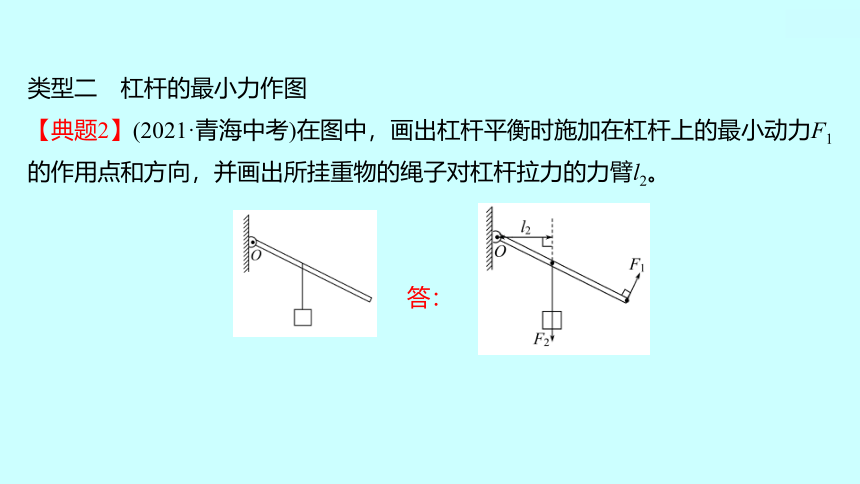

【典题2】(2021·青海中考)在图中，画出杠杆平衡时施加在杠杆上的最小动力F1的作用点和方向，并画出所挂重物的绳子对杠杆拉力的力臂l2。
答：

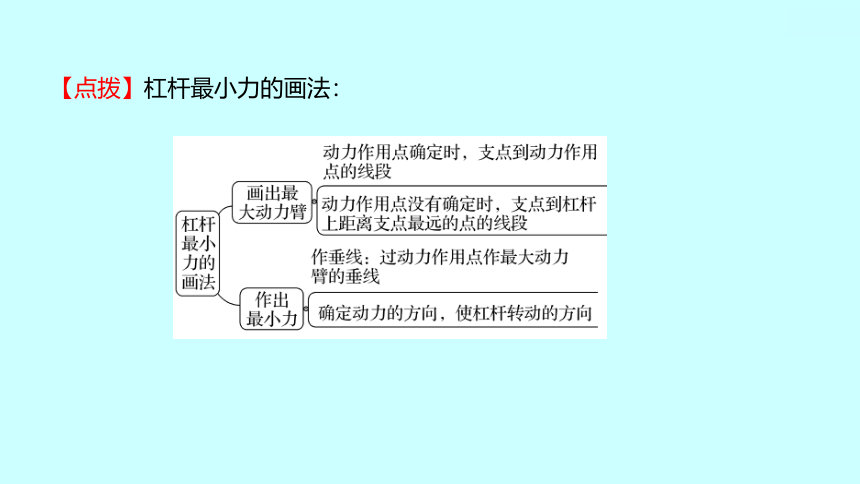

【点拨】杠杆最小力的画法：
考点一 杠杆的分类

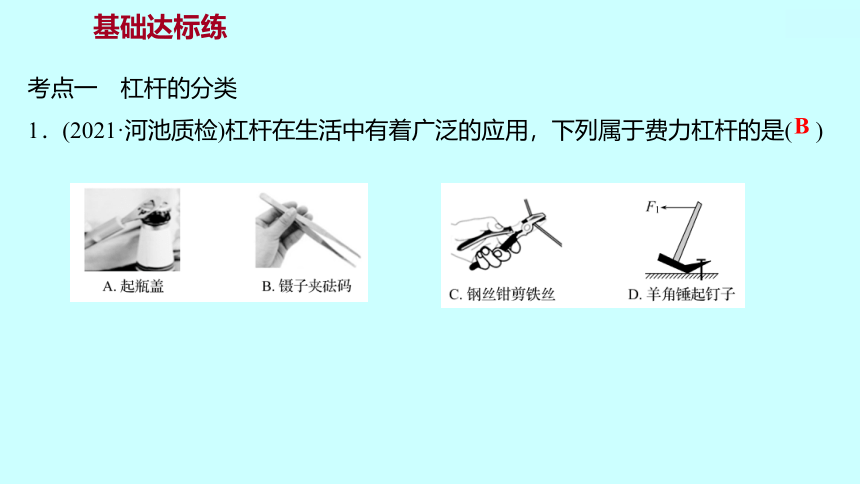

1．(2021·河池质检)杠杆在生活中有着广泛的应用，下列属于费力杠杆的是( )
基础达标练
B

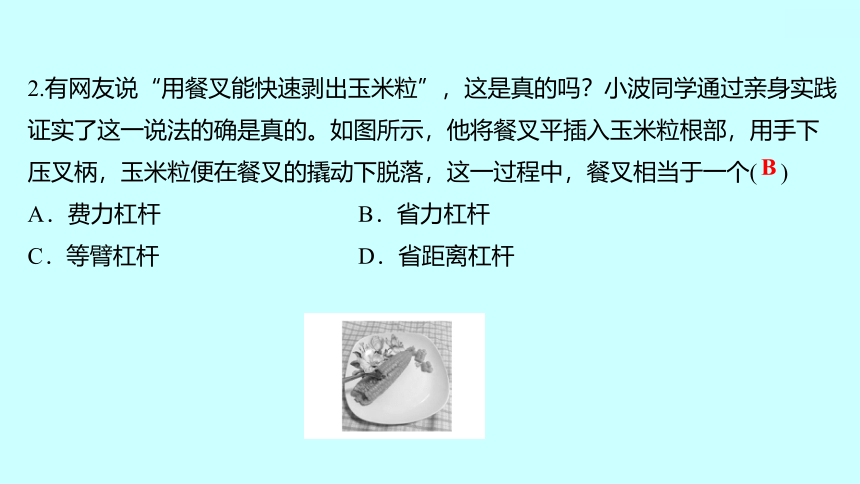

2.有网友说“用餐叉能快速剥出玉米粒”，这是真的吗？小波同学通过亲身实践
证实了这一说法的确是真的。如图所示，他将餐叉平插入玉米粒根部，用手下
压叉柄，玉米粒便在餐叉的撬动下脱落，这一过程中，餐叉相当于一个( )
A．费力杠杆 B．省力杠杆
C．等臂杠杆 D．省距离杠杆
B

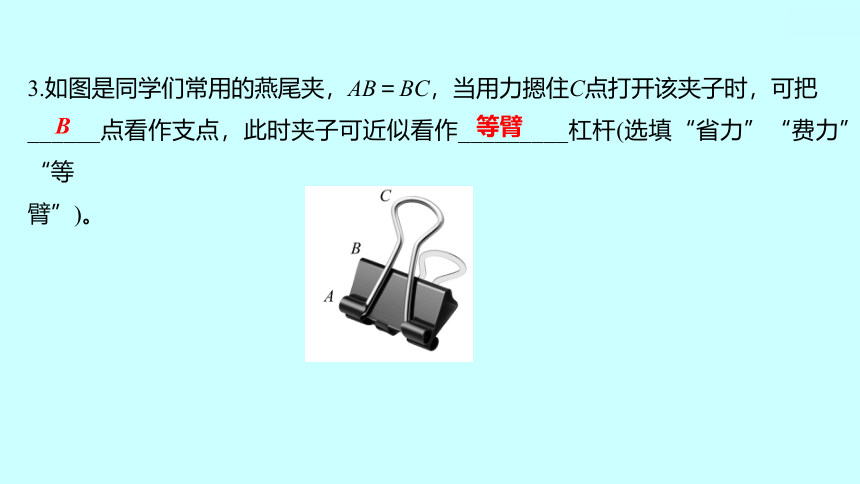

3.如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把
______点看作支点，此时夹子可近似看作_________杠杆(选填“省力”“费力”或“等
臂”)。
B
等臂

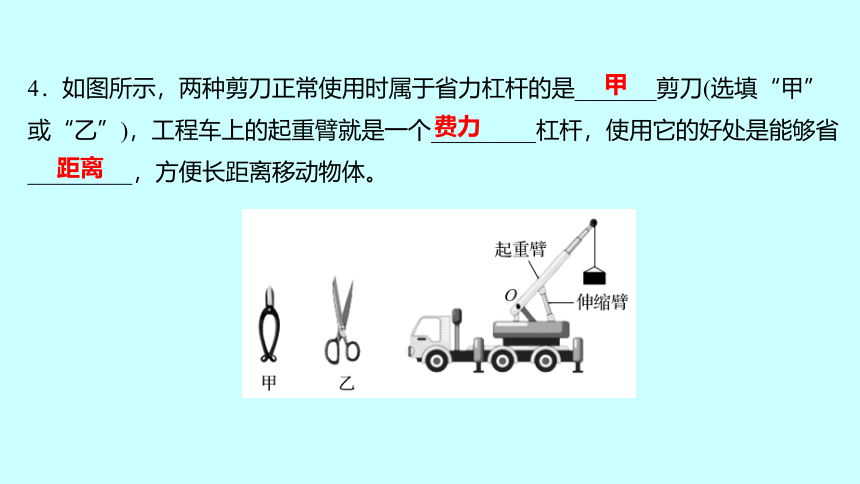

4．如图所示，两种剪刀正常使用时属于省力杠杆的是_______剪刀(选填“甲”
或“乙”)，工程车上的起重臂就是一个_________杠杆，使用它的好处是能够省
_________，方便长距离移动物体。
甲
费力
距离
考点二 杠杆的最小力

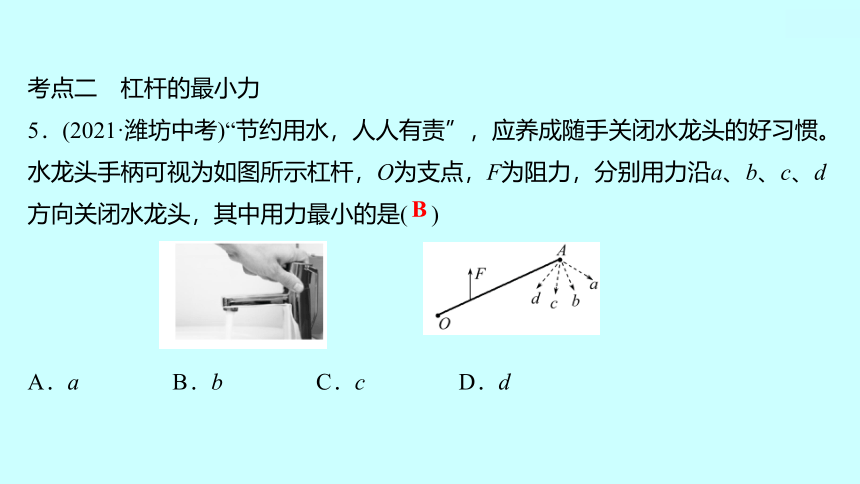

5．(2021·潍坊中考)“节约用水，人人有责”，应养成随手关闭水龙头的好习惯。
水龙头手柄可视为如图所示杠杆，O为支点，F为阻力，分别用力沿a、b、c、d
方向关闭水龙头，其中用力最小的是( )
A．a B．b C．c D．d
B
6.刚会走路的孩子常常因为好奇而去攀爬柜子，容易使柜子翻倒造成伤害事
件，其侧视示意图如图所示。柜子可简化成一个杠杆模型，标有A、B、C、D
四个点，当它翻倒时，是以______点为支点的。为将柜子固定，可在______点处
加装固定装置，使该装置起作用时受力最小。
D
A
7．(2021·桂林质检)如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F及力臂l。
答：
8．如图，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止。请在杠杆上画出最小的动力F和它的方向。
答：
9．(2021·温州中考)停放自行车时，若要从如图四点中选择一点施加竖直向上的
力，将后轮略微提起。其中最省力的点是( )
A．A点 B．B点 C．C点 D．D点
能力提升练
D
10.(2021·南宁质检)如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆
下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到
水平位置，在这个过程中此杠杆( )
A．一直是省力的
B．先是省力的，后是费力的
C．一直是费力的
D．先是费力的，后是省力的
B
11.在地震中，救援队员把滚落在公路上的石块撬起，如图所示，若救援队员在
撬棒D点沿DM方向用力撬起石块1，撬棒的支点是______点；若救援队员在撬棒
D点沿DN方向用力撬起石块1，撬棒的支点是______点。这两种方式中，沿
________(选填“DM”或“DN”)方向用力撬起石块比较省力。
A
C
DM
12.(2021·来宾质检)如图所示为一拉杆旅行箱的示意图。将其视为杠杆，O为支
点，B为重心，BC为竖直方向，A为拉杆端点，已知箱重为250 N，OA为
120 cm，OC为24 cm。使拉杆箱在图示位置静止的最小动力为__________；生活
中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动
力将_________(选填“变大”“变小”或“不变”)。
50 N
变小
13．如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石
球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重
50 N，不计摩擦和杆重。
(1)脚沿与杆垂直方向至少用力F1，才能将石球抬起。此时舂米工具是一个
_________(选填“省力”或“费力”)杠杆。
(2)脚竖直向下至少用力F2为_______N，才能将石球抬起。F1和F2的大小关系为
F1_______F2。
省力
20
＜
14．如图为匀速打开垃圾桶盖时的简化图。若动力作用在A点上，请在图中画出桶盖重力G的力臂l和作用在A点的最小动力F的示意图。
答：
易错点专练
易错点 画最小动力时，其方向要垂直于最长的力臂，不能根据生活经验确定力的方向
15．如图是教室里的学生座椅侧面图，要在C点用最小的力F使座椅绕A点开始逆时针转动，请在图中画出力F的示意图及其力臂l。
答：
16．如图所示，某同学想把一大桶油推上一个平台，此时油桶可看成一个杠杆。已知阻力F2，在图上标出支点的位置O，并画出推油桶的最小动力F1。
答：
