第19章生活用电 2021-2022学年人教版物理九年级（含答案）

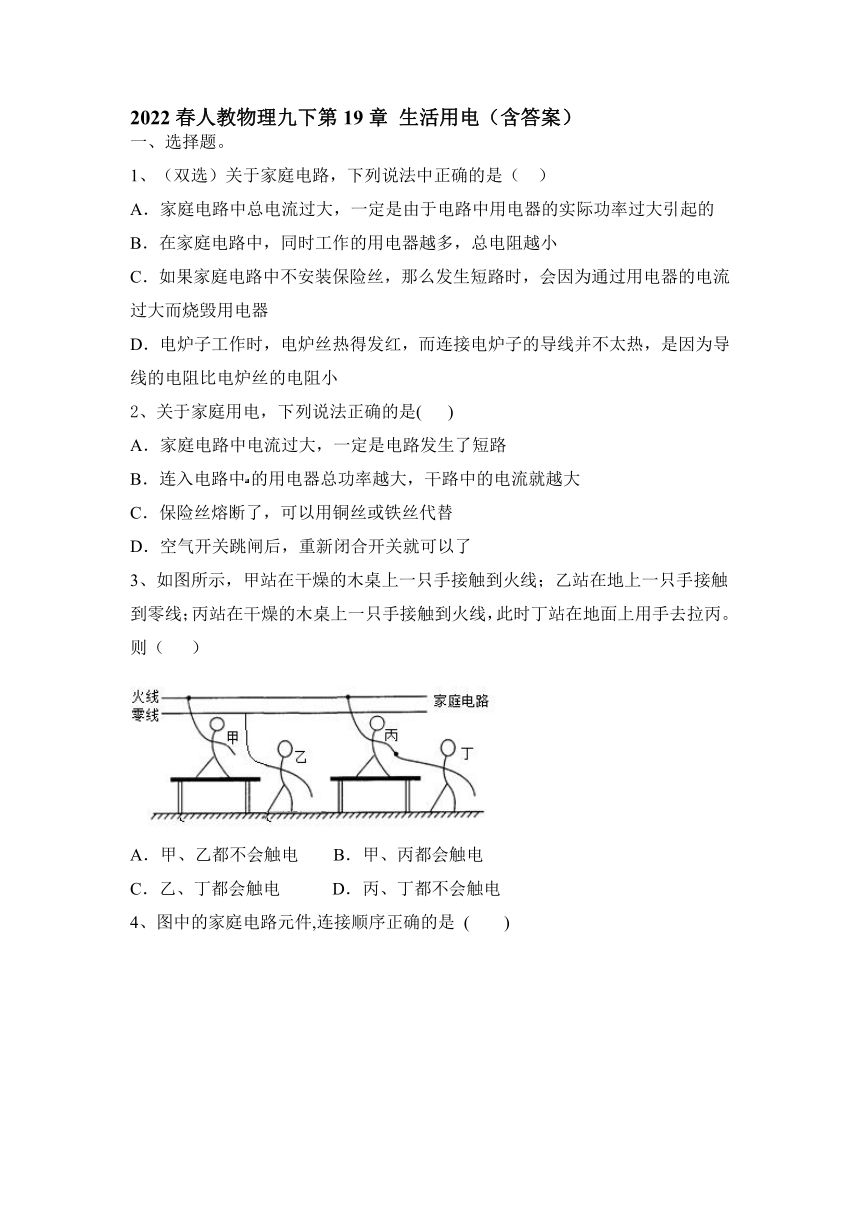

2022春人教物理九下第19章 生活用电（含答案）
一、选择题。
1、（双选）关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
2、关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
3、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。则（ ）
A．甲、乙都不会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都不会触电

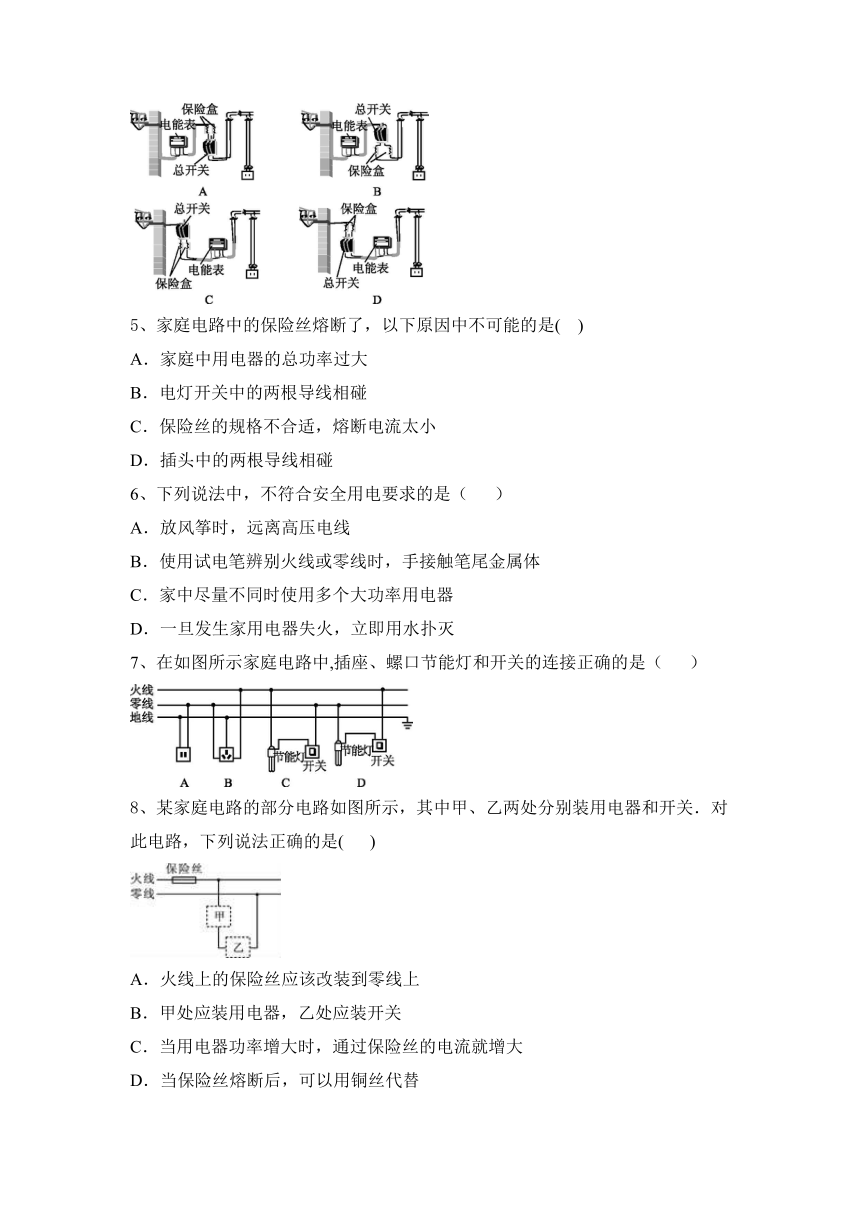

4、图中的家庭电路元件,连接顺序正确的是 (　　)
5、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．家庭中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
6、下列说法中，不符合安全用电要求的是（ ）
A．放风筝时，远离高压电线
B．使用试电笔辨别火线或零线时，手接触笔尾金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
7、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是（ ）
8、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替

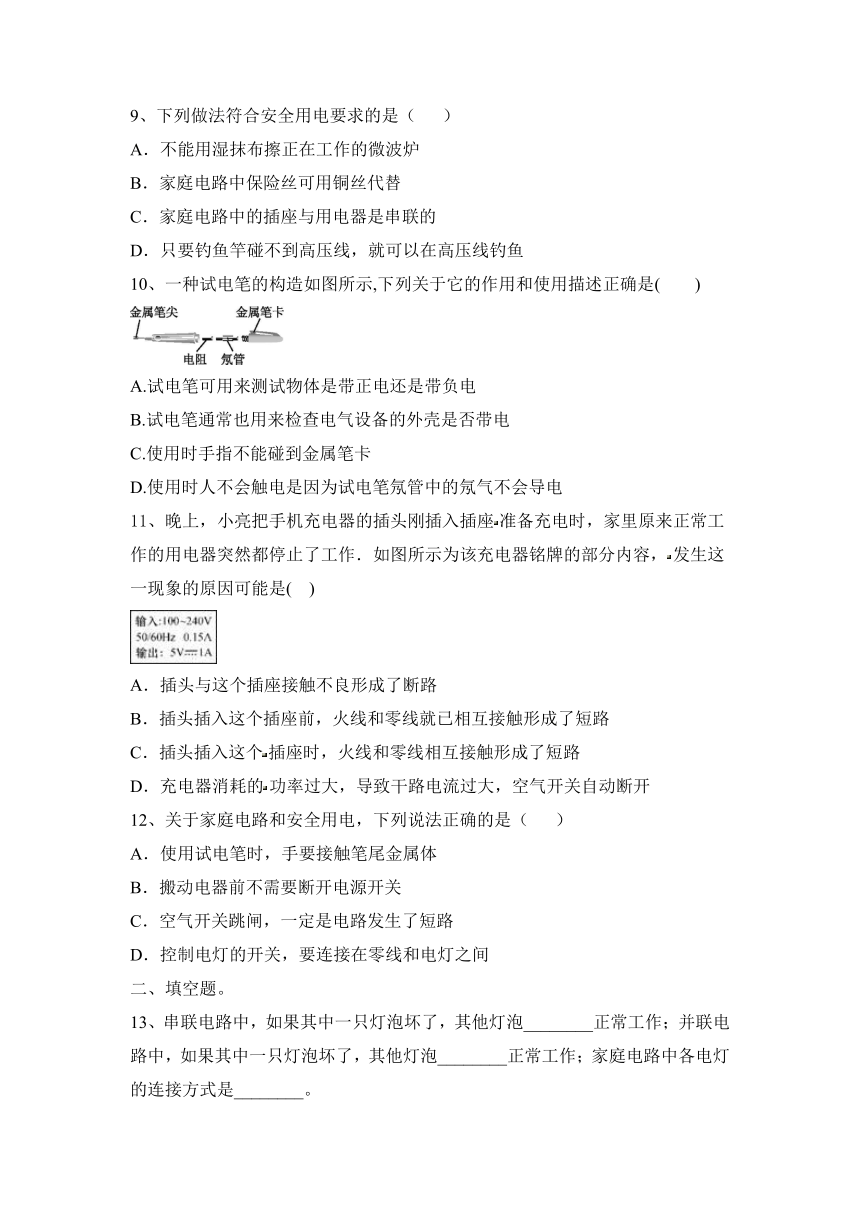

9、下列做法符合安全用电要求的是（ ）
A．不能用湿抹布擦正在工作的微波炉
B．家庭电路中保险丝可用铜丝代替
C．家庭电路中的插座与用电器是串联的
D．只要钓鱼竿碰不到高压线，就可以在高压线钓鱼
10、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
11、晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是( )
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相互接触形成了短路
C．插头插入这个插座时，火线和零线相互接触形成了短路
D．充电器消耗的功率过大，导致干路电流过大，空气开关自动断开
12、关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
二、填空题。
13、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。

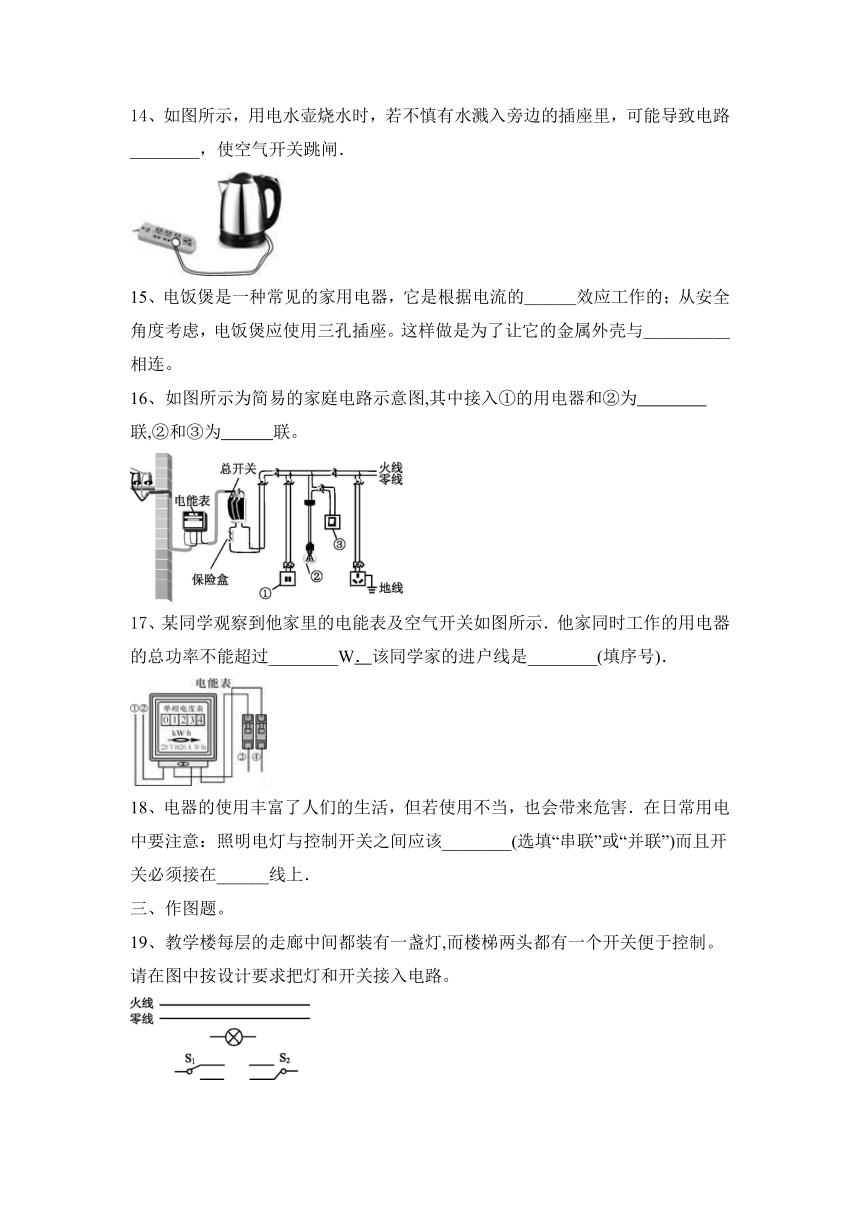

14、如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
15、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
16、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　 联,②和③为　　　联。
17、某同学观察到他家里的电能表及空气开关如图所示．他家同时工作的用电器的总功率不能超过________W．该同学家的进户线是________(填序号)．
18、电器的使用丰富了人们的生活，但若使用不当，也会带来危害．在日常用电中要注意：照明电灯与控制开关之间应该________(选填“串联”或“并联”)而且开关必须接在______线上．
三、作图题。
19、教学楼每层的走廊中间都装有一盏灯,而楼梯两头都有一个开关便于控制。请在图中按设计要求把灯和开关接入电路。
四、简答题。

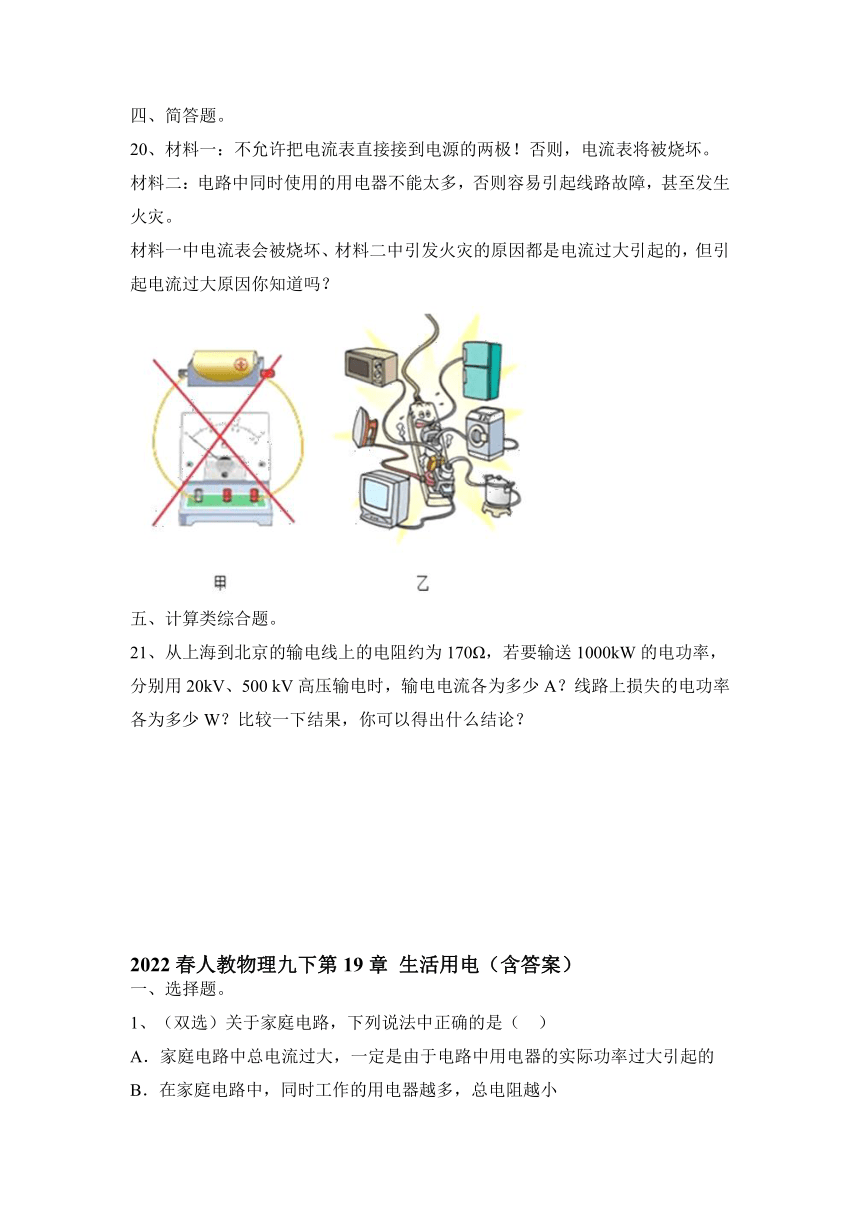

20、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
五、计算类综合题。
21、从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
2022春人教物理九下第19章 生活用电（含答案）
一、选择题。
1、（双选）关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】BD
2、关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
【答案】B　
3、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。则（ ）
A．甲、乙都不会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都不会触电
【答案】A
4、图中的家庭电路元件,连接顺序正确的是 (　　)
【答案】B　
5、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．家庭中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
【答案】B　
6、下列说法中，不符合安全用电要求的是（ ）
A．放风筝时，远离高压电线
B．使用试电笔辨别火线或零线时，手接触笔尾金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
【答案】D
7、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是（ ）
【答案】B　
8、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
【答案】C　
9、下列做法符合安全用电要求的是（ ）
A．不能用湿抹布擦正在工作的微波炉
B．家庭电路中保险丝可用铜丝代替
C．家庭电路中的插座与用电器是串联的
D．只要钓鱼竿碰不到高压线，就可以在高压线钓鱼
【答案】A
10、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
【答案】B　
11、晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是( )
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相互接触形成了短路
C．插头插入这个插座时，火线和零线相互接触形成了短路
D．充电器消耗的功率过大，导致干路电流过大，空气开关自动断开
【答案】C　
12、关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
【答案】A
二、填空题。
13、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。
【答案】不能 能 并联
14、如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
【答案】短路　
15、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
【答案】热 大地
16、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　 联,②和③为　　　联。
【答案】并　串
17、某同学观察到他家里的电能表及空气开关如图所示．他家同时工作的用电器的总功率不能超过________W．该同学家的进户线是________(填序号)．
【答案】4 400　①②　
18、电器的使用丰富了人们的生活，但若使用不当，也会带来危害．在日常用电中要注意：照明电灯与控制开关之间应该________(选填“串联”或“并联”)而且开关必须接在______线上．
【答案】串联　火线
三、作图题。
19、教学楼每层的走廊中间都装有一盏灯,而楼梯两头都有一个开关便于控制。请在图中按设计要求把灯和开关接入电路。
【答案】如图所示：
四、简答题。
20、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
【答案】（1）电流表的电阻很小，由I=可知，接入电路中电流的很大，把电流表直接接到电源的两极上，这样会烧坏电流表。
（2）根据P=UI可知，家庭电路电压为220V，总功率越大，总电流越大，所以总功率过大是电流过大的原因。
【解析】（1）电流表相当于导线，不能直接接到电源的两极上；
（2）造成电路中电流过大的原因，一是电路短路，二是用电器总功率过大。
五、计算类综合题。
21、从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
【答案】50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【解析】当时，电路中的电流为
电路上损失的电功率为
当时，电路中的电流为
电路上损失的电功率为
比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
答：输电电流分别为50A、2A，线路上损失的电功率分别为4.25×105W、680W，比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
