湖南省麓山外国语实验中学2021-2022学年九年级下学期入学考试物理试题（word版含答案）

麓山外国语

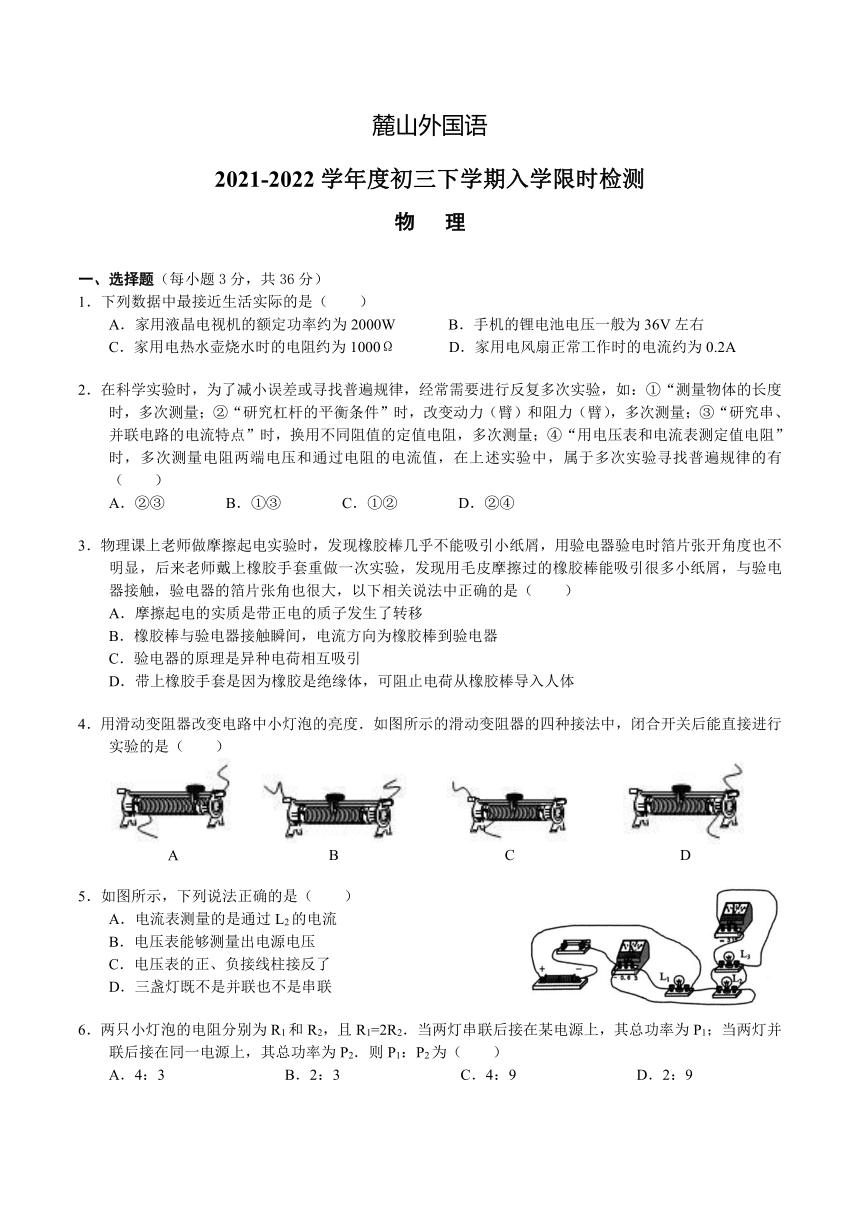

2021-2022学年度初三下学期入学限时检测
物 理
一、选择题（每小题3分，共36分）
1．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为2000W B．手机的锂电池电压一般为36V左右
C．家用电热水壶烧水时的电阻约为1000Ω D．家用电风扇正常工作时的电流约为0.2A
2．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验，如：①“测量物体的长度时，多次测量；②“研究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次测量；③“研究串、并联电路的电流特点”时，换用不同阻值的定值电阻，多次测量；④“用电压表和电流表测定值电阻”时，多次测量电阻两端电压和通过电阻的电流值，在上述实验中，属于多次实验寻找普遍规律的有（ ）
A．②③ B．①③ C．①② D．②④
3．物理课上老师做摩擦起电实验时，发现橡胶棒几乎不能吸引小纸屑，用验电器验电时箔片张开角度也不明显，后来老师戴上橡胶手套重做一次实验，发现用毛皮摩擦过的橡胶棒能吸引很多小纸屑，与验电器接触，验电器的箔片张角也很大，以下相关说法中正确的是（ ）
A．摩擦起电的实质是带正电的质子发生了转移
B．橡胶棒与验电器接触瞬间，电流方向为橡胶棒到验电器
C．验电器的原理是异种电荷相互吸引
D．带上橡胶手套是因为橡胶是绝缘体，可阻止电荷从橡胶棒导入人体
4．用滑动变阻器改变电路中小灯泡的亮度．如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（ ）
A B C D
5．如图所示，下列说法正确的是（ ）
A．电流表测量的是通过L2的电流
B．电压表能够测量出电源电压
C．电压表的正、负接线柱接反了
D．三盏灯既不是并联也不是串联
6．两只小灯泡的电阻分别为R1和R2，且R1=2R2．当两灯串联后接在某电源上，其总功率为P1；当两灯并联后接在同一电源上，其总功率为P2．则P1：P2为（ ）
A．4：3
B．2：3
C．4：9
D．2：9

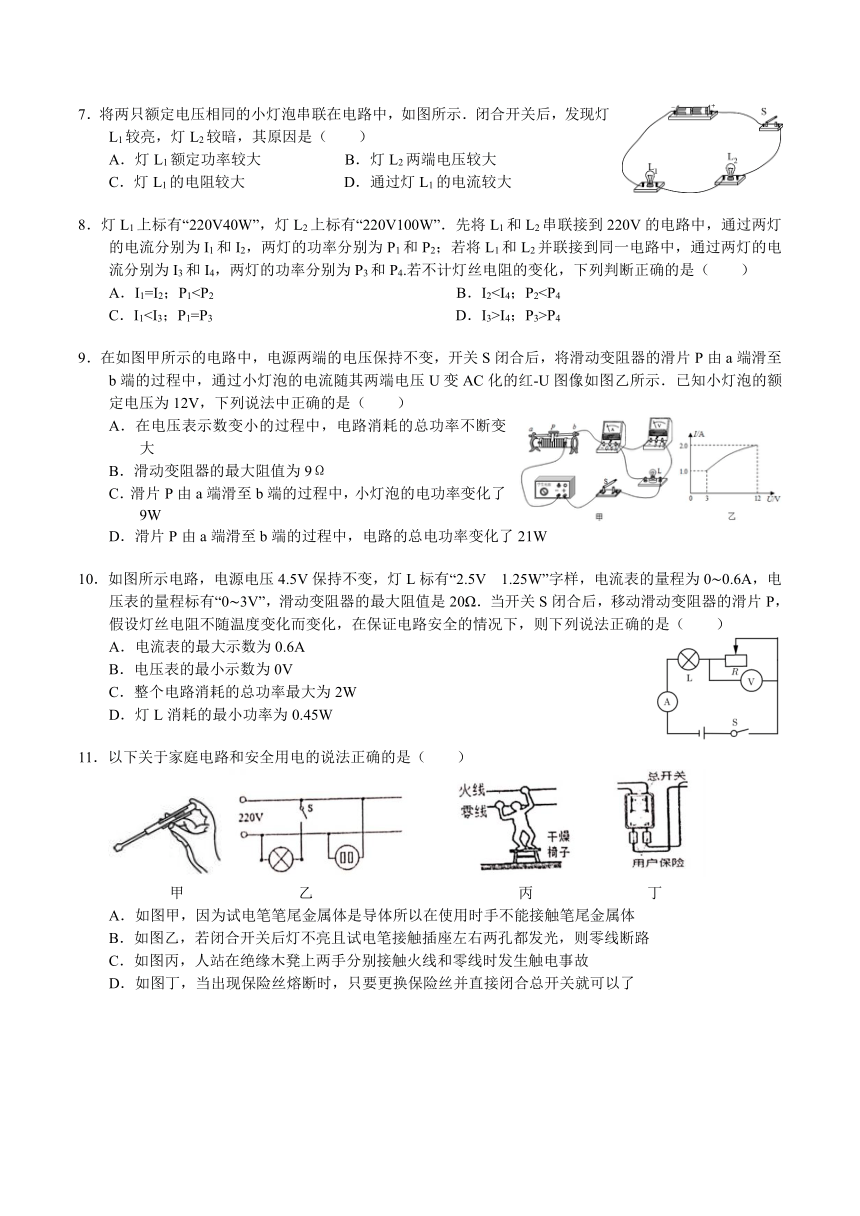

7．将两只额定电压相同的小灯泡串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（ ）
A．灯L1额定功率较大 B．灯L2两端电压较大
C．灯L1的电阻较大 D．通过灯L1的电流较大
8．灯L1上标有“220V40W”，灯L2上标有“220V100W”．先将L1和L2串联接到220V的电路中，通过两灯的电流分别为I1和I2，两灯的功率分别为P1和P2；若将L1和L2并联接到同一电路中，通过两灯的电流分别为I3和I4，两灯的功率分别为P3和P4.若不计灯丝电阻的变化，下列判断正确的是（ ）
A．I1=I2；P1C．I1I4；P3>P4
9．在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P由a端滑至b端的过程中，通过小灯泡的电流随其两端电压U变AC化的红-U图像如图乙所示．已知小灯泡的额定电压为12V，下列说法中正确的是（ ）
A．在电压表示数变小的过程中，电路消耗的总功率不断变大
B．滑动变阻器的最大阻值为9Ω
C．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9W
D．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W
10．如图所示电路，电源电压4.5V保持不变，灯L标有“2.5V 1.25W”字样，电流表的量程为0 0.6A，电压表的量程标有“0 3V”，滑动变阻器的最大阻值是20Ω．当开关S闭合后，移动滑动变阻器的滑片P，假设灯丝电阻不随温度变化而变化，在保证电路安全的情况下，则下列说法正确的是（ ）
A．电流表的最大示数为0.6A
B．电压表的最小示数为0V
C．整个电路消耗的总功率最大为2W
D．灯L消耗的最小功率为0.45W
11．以下关于家庭电路和安全用电的说法正确的是（ ）

甲 乙 丙 丁
A．如图甲，因为试电笔笔尾金属体是导体所以在使用时手不能接触笔尾金属体
B．如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路
C．如图丙，人站在绝缘木凳上两手分别接触火线和零线时发生触电事故
D．如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了

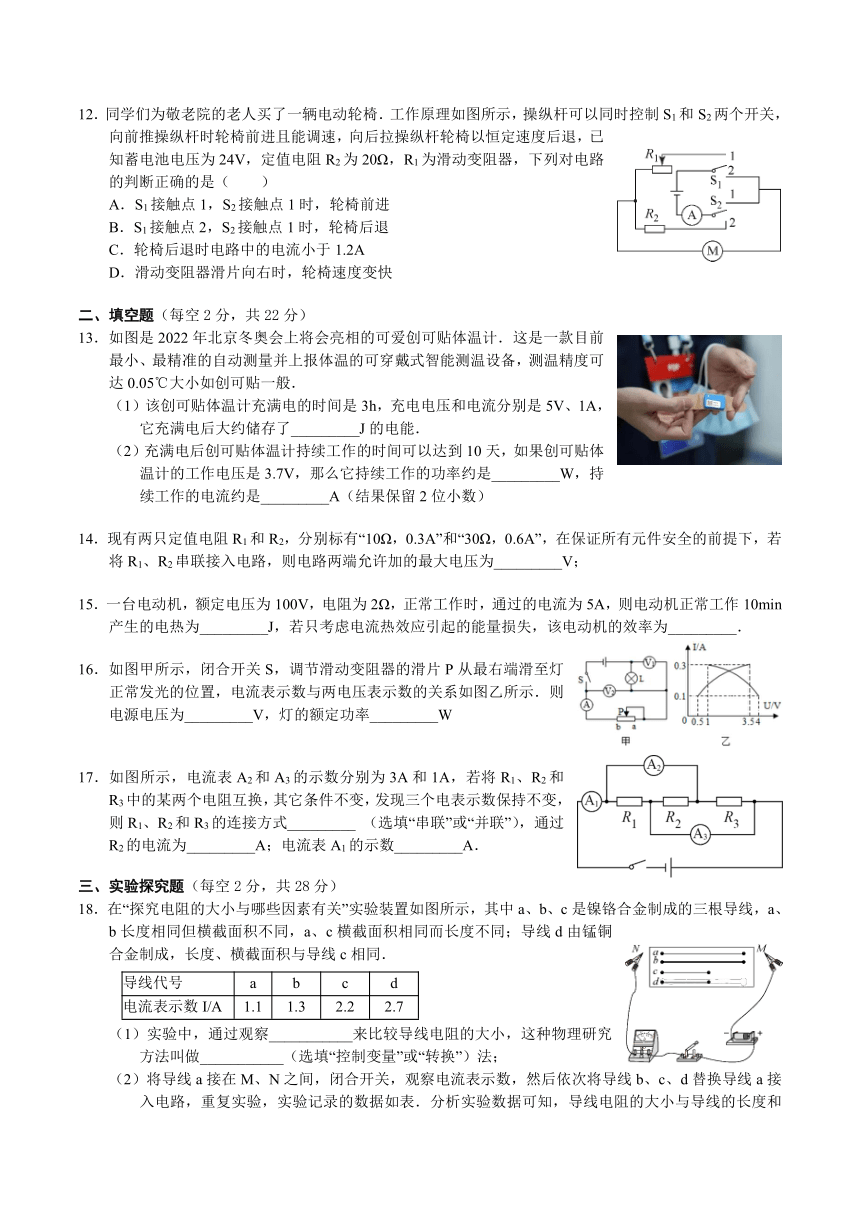

12．同学们为敬老院的老人买了一辆电动轮椅．工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退，已知蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器，下列对电路的判断正确的是（ ）
A．S1接触点1，S2接触点1时，轮椅前进
B．S1接触点2，S2接触点1时，轮椅后退
C．轮椅后退时电路中的电流小于1.2A
D．滑动变阻器滑片向右时，轮椅速度变快
二、填空题（每空2分，共22分）
13．如图是2022年北京冬奥会上将会亮相的可爱创可贴体温计．这是一款目前最小、最精准的自动测量并上报体温的可穿戴式智能测温设备，测温精度可达0.05℃大小如创可贴一般．
（1）该创可贴体温计充满电的时间是3h，充电电压和电流分别是5V、1A，它充满电后大约储存了_________J的电能．
（2）充满电后创可贴体温计持续工作的时间可以达到10天，如果创可贴体温计的工作电压是3.7V，那么它持续工作的功率约是_________W，持续工作的电流约是_________A（结果保留2位小数）
14．现有两只定值电阻R1和R2，分别标有“10Ω，0.3A”和“30Ω，0.6A”，在保证所有元件安全的前提下，若将R1、R2串联接入电路，则电路两端允许加的最大电压为_________V；
15．一台电动机，额定电压为100V，电阻为2Ω，正常工作时，通过的电流为5A，则电动机正常工作10min产生的电热为_________J，若只考虑电流热效应引起的能量损失，该电动机的效率为_________．
16．如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示．则电源电压为_________V，灯的额定功率_________W
17．如图所示，电流表A2和A3的示数分别为3A和1A，若将R1、R2和R3中的某两个电阻互换，其它条件不变，发现三个电表示数保持不变，则R1、R2和R3的连接方式_________ （选填“串联”或“并联”），通过R2的电流为_________A；电流表A1的示数_________A．
三、实验探究题（每空2分，共28分）
导线代号 a b c d
电流表示数I/A 1.1 1.3 2.2 2.7
18．在“探究电阻的大小与哪些因素有关”实验装置如图所示，其中a、b、c是镍铬合金制成的三根导线，a、b长度相同但横截面积不同，a、c横截面积相同而长度不同；导线d由锰铜合金制成，长度、横截面积与导线c相同．
（1）实验中，通过观察___________来比较导线电阻的大小，这种物理研究方法叫做___________（选填“控制变量”或“转换”）法；

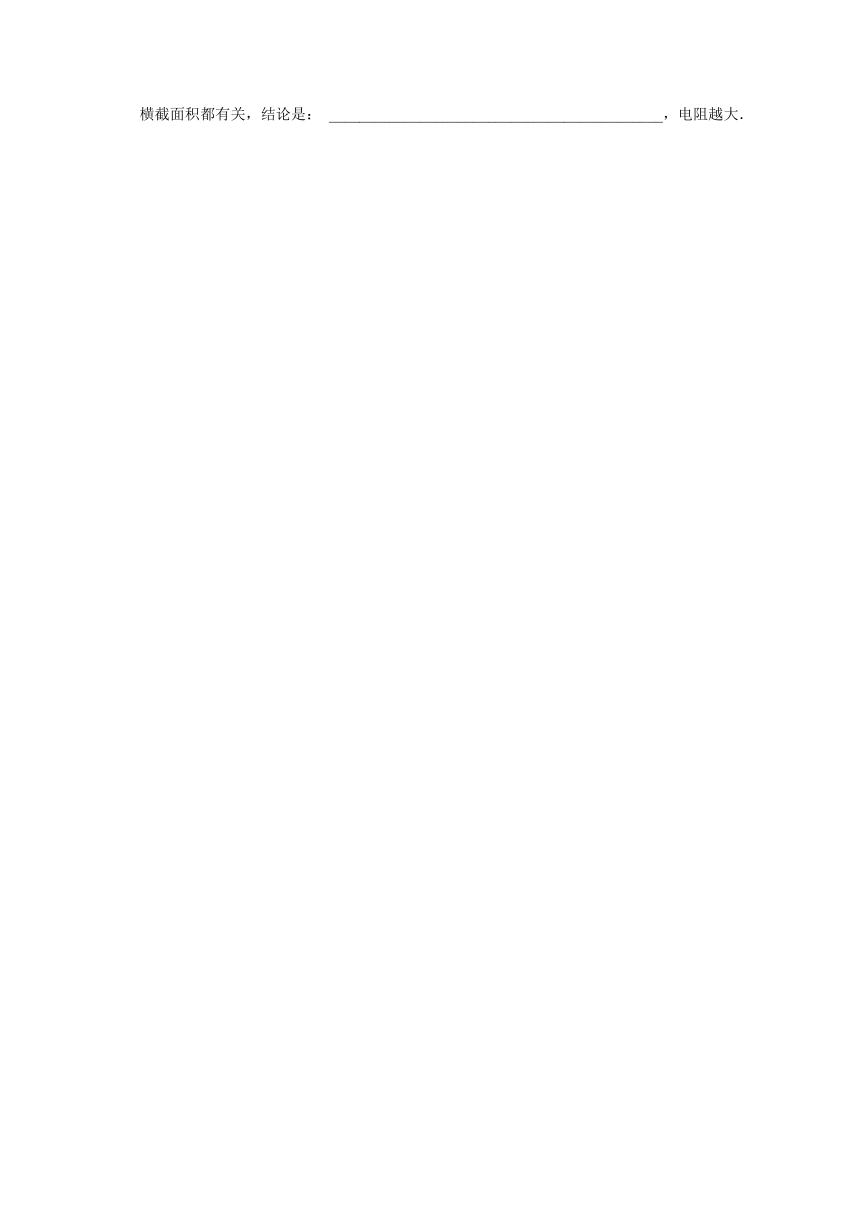

（2）将导线a接在M、N之间，闭合开关，观察电流表示数，然后依次将导线b、c、d替换导线a接入电路，重复实验，实验记录的数据如表．分析实验数据可知，导线电阻的大小与导线的长度和横截面积都有关，结论是： ____________________________________________，电阻越大．
19．在“探究电流与电阻关系”的实验中，电源电压为不变，
（1）下表是实验数据，若进行第3次实验时，将定值电阻R的阻值由20Ω换为30Ω接入电路中后，没有调节滑动变阻器的滑片P就直接读出电流表的示数，则此时电流表的示数可能是______；
A．0.30A B．0.24A C．0.2A D．0.14A
（2）根据实验数据，可得出结论：当电压一定时，电流与电阻成_________．
实验序号 1 2 3 4 5
R/Ω 10 20 30 40 50
I/A 0.60 0.30 0.15 0.12
20．如图甲为伏安法测电阻的实验电路图．
（1）实验过程中，滑动变阻器的作用是：___________________________．
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小．产生该现象的原因可能是__________________．
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则该电阻的阻值为___________Ω．
21．小明同学在“测定小灯泡的电功率”实验中，所用电源为4V保持不変，小灯标有“2.2V”字样．
（1）小明将滑动变阻器调到最大阻值后，闭合开关，观察到两电表示数如图所示，此时电压表的示数为______V，小灯泡依然安全工作，请你判断电压表的测量对象是___________（填“小灯泡”“滑动变阻器”或“电源”）；
（2）然后移动滑动变阻器的滑片使小灯正常发光，小明发现电压表指针从图位置变化的角度恰好是电流表指针变化角度的2倍．根据以上信息可判断：小灯的额定功率为______瓦．
22．为探究电流产生的热量与什么因素有关，小明将阻值不同的电阻丝R1和R2（R1＜R2）分别密封在完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，实验电路如图甲和图乙所示，电源电压相同且不变．
（1）利用图甲电路可探究相同时间内电流产生的热量与________的关系．
（2）甲、乙两电路同时闭合开关，相同时间内气球________（选填“A”“B”“C”或“D”）所在烧瓶内的电阻丝产生热量最多．
（3）用图丙装置替换甲、乙两电路图中的装置，这样设计的优点是________________（写出一点即可）．
四、综合计算题（第23题6分，第24题8分，共14分）
23．学习了电学知识后，某科学兴趣小组开展制作“电热水壶”的项目化学习．
（1）【项目任务】制作一款电热水壶．经过小组同学讨论后确定电热水壶的要求如下：
容积：1L；
功能：①加热：②保温；
性能：能在7分钟内将1L水从20 C加热到100 C（不计热量损失）．
【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1（2）【器材选择】若该壶是按照方案一设计的，根据项目任务中的性能要求，选择的加热电阻阻值最大为（ ）欧姆？[Q吸=cm（t t0），c水=4.2×103J/（kg C）]
（3）【方案反思】有同学认为电器设计还应考虑使用安全，从安全角度提出一条设计建议____________________________________．
24．如图所示，电源电压恒定，灯泡L标有“10V 5W”（灯丝电阻不变）定值电阻R1阻值为10Ω，电压表量程0～15V，电流表量程0～0.6A，滑动变阻器R2标有“40Ω 0.5A”字样．当S闭合，单刀双掷开关S1接a，滑片置于某位置时，电压表示数为5V，电流表示数为0.4A．求：
（1）灯丝电阻和电源电压；
（2）在保证电路安全的前提下，且电路中有电阻或小灯泡工作时，整个电路总功率最小值；
（3）在保证电路安全的前提下，S1分别接a和b时，滑片从左端向右端滑动过程中，两次电路总功率最大值之比．
麓山外国语
2021-2022学年度初三下学期入学限时检测
物 理
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 D A D A B D C B B D BC AC
二、填空题
13．（1）5.4×104； （2）0.06； 0.02
14．（1）12；
15．（1）3×104； （2）90%；
16．（1）4.5； （2）1.05；
17．（1）并联； （2）0.5； （3）3.5
三、实验探究题
18．（1）电流表示数大小； 换转； （2）相同材料制成的导线长度越长，横截面积越小；
19．（1）B； （2）反比；
20．（1）保护电路及改变定值电阻两端电压； （2）电流表选择的量程较大； （3）10；
21．（1）2.8； 滑动变阻器； （2）0.528；
22．（1）电阻； （2）C； （3）能准确测量液体温度的变化
四、综合计算题
23．（1）见右图；
（2）60.5；
（3）在加热的支路上增加一个温度控制开关
24．（1）20Ω； 9V； （2）1.35W； （3）10：9
