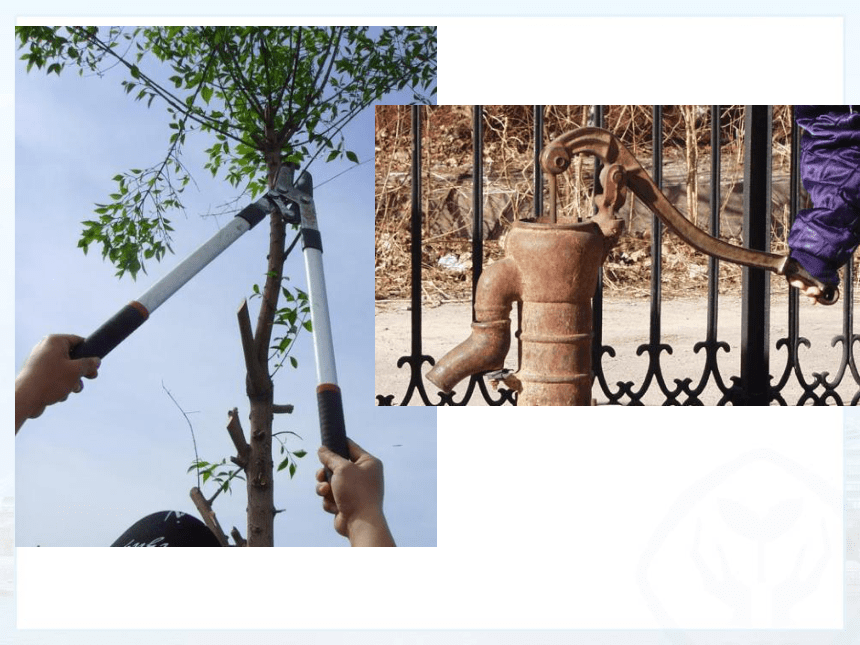

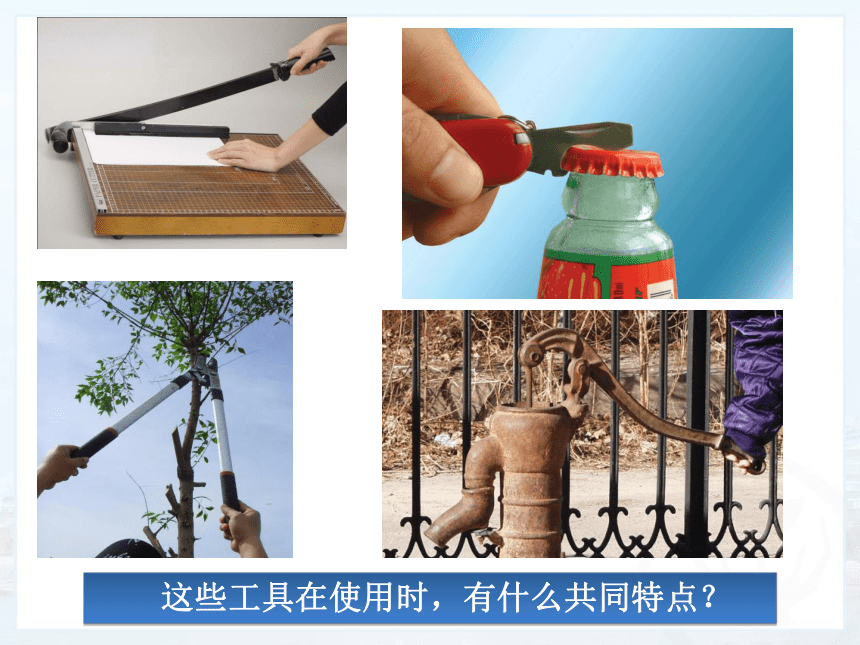

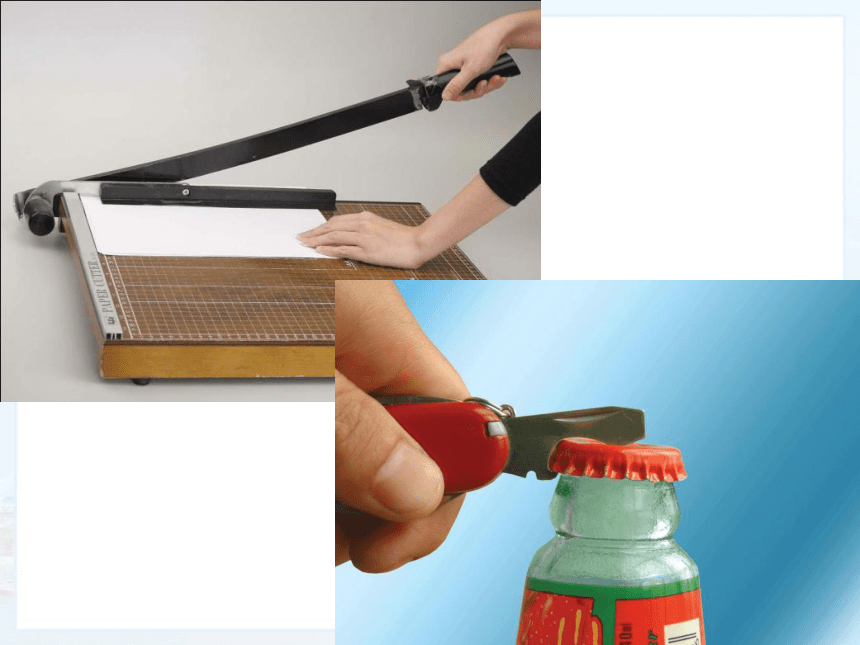

　　这些工具在使用时，有什么共同特点？
12.1 杠杆

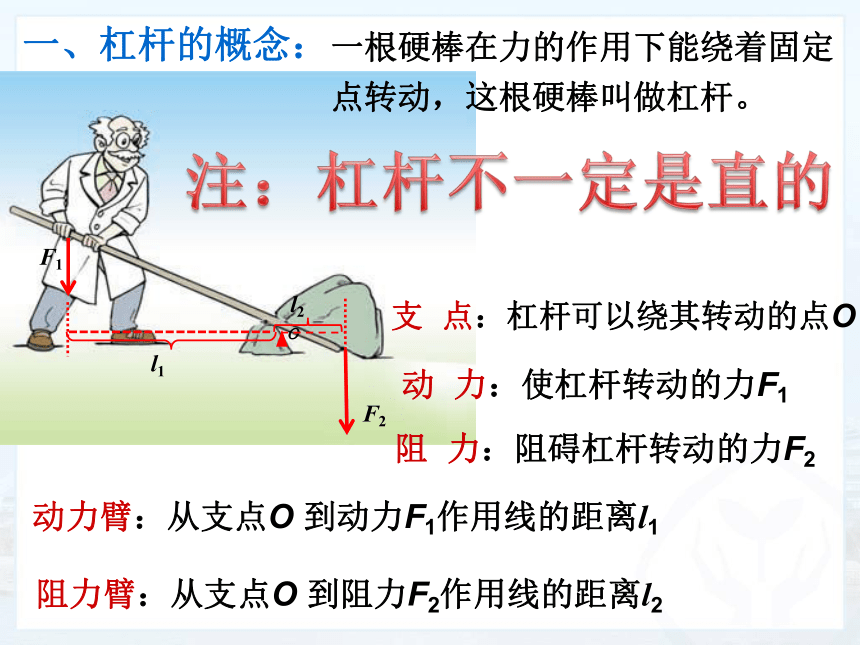

一根硬棒在力的作用下能绕着固定点转动，这根硬棒叫做杠杆。
一、杠杆的概念：
F1
F2
l1
o
l2
支 点：杠杆可以绕其转动的点O
动 力：使杠杆转动的力F1
阻 力：阻碍杠杆转动的力F2
动力臂：从支点O 到动力F1作用线的距离l1
阻力臂：从支点O 到阻力F2作用线的距离l2

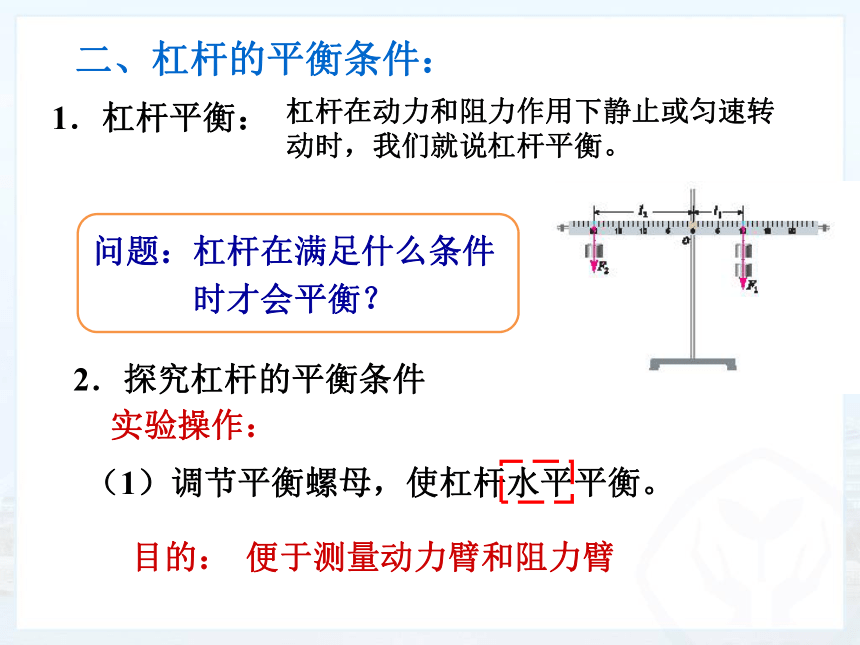

二、杠杆的平衡条件：
2．探究杠杆的平衡条件
1．杠杆平衡：
便于测量动力臂和阻力臂　
问题：杠杆在满足什么条件时才会平衡？
实验操作：
（1）调节平衡螺母，使杠杆水平平衡。
目的：
杠杆在动力和阻力作用下静止或匀速转动时，我们就说杠杆平衡。

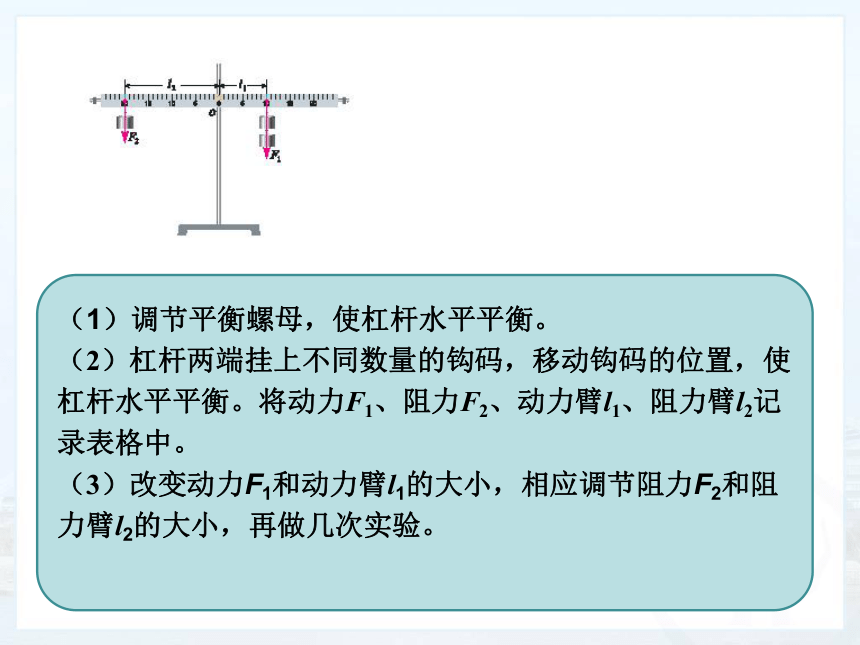

（1）调节平衡螺母，使杠杆水平平衡。
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变动力F1和动力臂l1的大小，相应调节阻力F2和阻力臂l2的大小，再做几次实验。

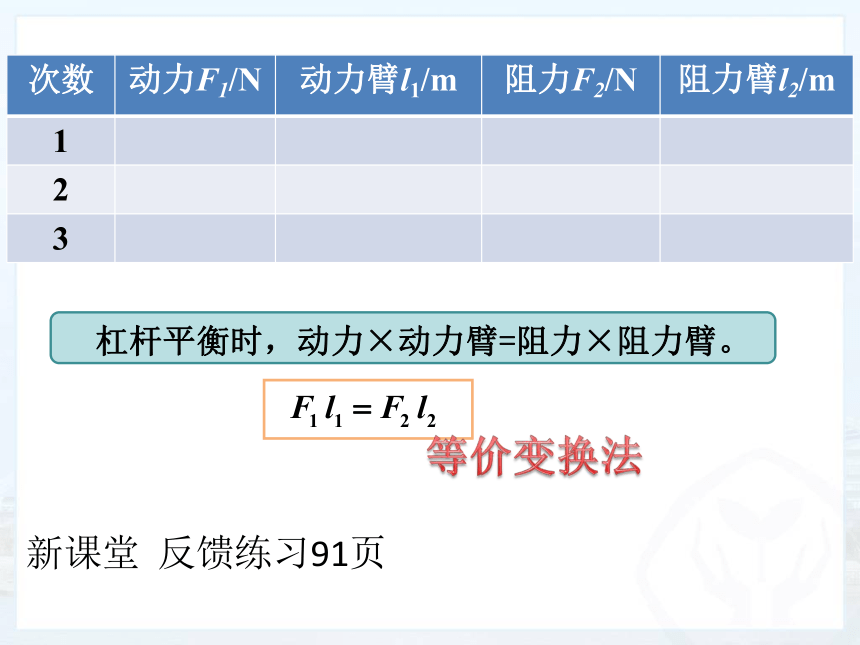

　杠杆平衡时，动力×动力臂=阻力×阻力臂。
次数 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1
2
3
新课堂 反馈练习91页

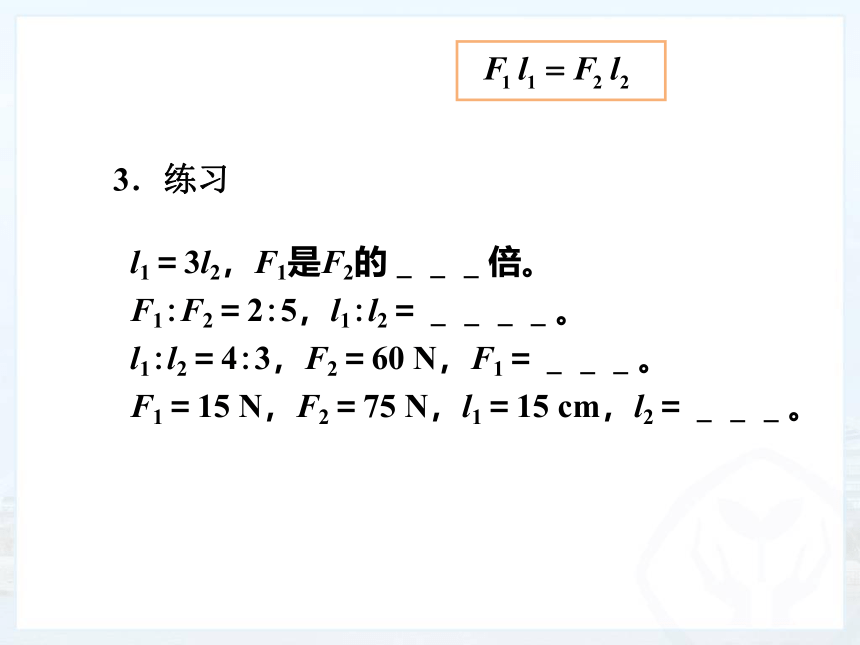

　　3．练习
l1＝3l2，F1是F2的＿＿＿倍。
F1:F2＝2:5，l1:l2＝＿＿＿＿。
l1:l2＝4:3，F2＝60 N，F1＝＿＿＿。
F1＝15 N，F2＝75 N，l1＝15 cm，l2＝＿＿＿。
三、生活中的杠杆：
请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
F1
F2
l1
l2
o
　1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。
在生活中，你还发现了哪些工具是省力杠杆？
我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？
o
　 使用费力的杠杆，有什么好处呢？
请注意观察，赛艇的船浆在划水时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
　　2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。
在生活中，你还发现了哪些工具是费力杠杆？
使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。
　3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。
物理实验室中，我们使用的天平就是等臂杠杆。
托盘天平
物理天平
1．下列工具在正常使用中，属于费力杠杆的是
（ ）
[练一练]
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。
水平
右
2
O
A
C
B
竖直向上
2 N
　　3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
　　4．一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？
课堂小结
杠杆的概念
杠杆平衡的条件
杠杆的分类
普通剪刀
理发剪刀
钳子
