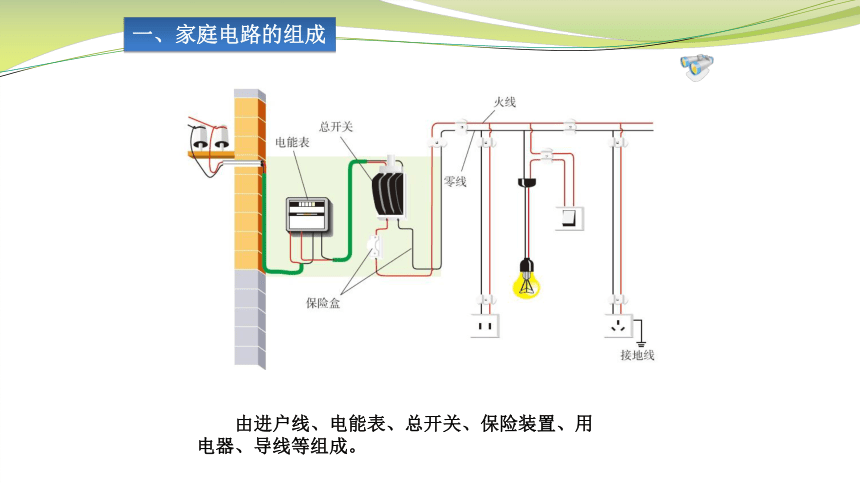

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成
活动1：观察家庭电路的组成情况
家庭电路主要由进入家庭的 、 、 、
、用电器、开关、插座以及地线等组成。且开关与被控制的电灯 联，插座与电灯 联。
串
并
熔断器
总开关
电能表
进户线
进户线：家庭电路中的电源，一个叫火线，另一个叫零线。正常情况下,火线和零线之间有220V的电压。
家庭电路中“家庭成员”的作用
电能表：记录用户消耗的电能。通常由供电部门安装、维护、记录数据并据此收缴电费。
零线
火线
总开关：串联在干路中，控制整个电路的通断。
熔断器：内装熔丝（俗称保险丝），串联在电路中，电流过大时自动熔断，切断电路。
家庭电路中“家庭成员”的作用
闸刀开关和插入式熔断器
熔丝
熔丝
熔丝
熔断器
活动2：观察熔丝
熔丝通常由熔点较低的铅锑合金制成，其电阻率较大
了解不同规格的熔丝的额定电流和熔断电流
活动2：观察熔丝的熔断现象
思考2：为什么电流过大时熔丝会熔断？
思考1：电路中电流过大的原因？
短路
电路超负荷运行（总功率过大）
Q=I2Rt，此时产生的电热过多，熔丝温度达到熔点
思考3：能否用铜丝或者铁丝来替代熔丝？
不能，铜丝和铁丝熔点高，电流大时也难以熔断
节约能源 人人有责-推荐使用节能灯
空气开关：集成总开关和熔断器的作用于一身，既可被动切断电路，又可在电流过大时主动切断电路。
代表大部分家用电器。
控制和其串联的灯泡等。
不常用的或可以移动的用电器，都要我把它们连接到电路中。
家庭电路中“家庭成员”的作用
家庭电路中，除了火线和零线外，还有地线，直接跟大地相通，无需供电部门提供。
辨别火线与零线
使用方法
结构
手应该接触笔尾的金属电极，笔尖接触电线,如果氖管发光,表示是火线.
作用
活动3：练习使用测电笔
弹簧
氖管
高电阻(数百kΩ)
笔尾金属体
笔尖金属体
测电笔使用方法:
用手接触笔尾的金属体，笔尖金属体接触被测电线。若氖管发光，则接触的是火线，否则为零线。
　　测电笔的正确使用！
思考：用测电笔测火线时，有电流通过人体，人会不会触电？
测电笔内的高电阻阻值很大，这个高电阻与氖管是串联连接的，用测电笔测火线时通过人体电流很小，人不会触电。
思考：用测电笔测火线时，有电流通过人体，人会不会触电？
测电笔内的高电阻值很　 　，这个高电阻与氖管是　 　联连接的，用测电笔测火线时通过人体电流很小，人不会触电。
大
串
例3：测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是　 　；将笔尖与导线接触，若氖管发光，此导线为　 　.
甲
火线
给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电。
作用:
分类
两线插座
三线插座
活动4：观察两线插座和三线插座
活动3 观察三线插头与三线插座
长一些
将三线插头插入三线插座时，插头的地线插脚先进入插座，家用电器的金属外壳先接通地线；将插头拔出时，地线插脚后离开插座，从而保证使用期间，用电器的金属外壳始终接地线，以防止人触电。
观察图片，你能发现插座上电线的接法吗？
左零右火中接地
三线插头的中间插片与用电器的金属外壳相连，这样当用电器的三线插头插入三线插座时，金属外壳就与 相连了。
大地
插头
插座
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
上地左零右火
零线
火线
如果用两孔插座
零线
火线
如果用三孔插座
两脚插头
三脚插头
接用电
器外壳
中间孔
接地
接地的插脚比其他两个插脚稍长一些。
这样当将插头插入插座的瞬间，用电器的金属外壳首先接地，然后用电器跟火线、零线连通；而当拔下插头，用电器先与火线、零线断开，最后金属外壳再与地线分开；保证在插入和拔下插头的瞬间，即使用电器的外壳“漏电”，也不会使人触电。
例1：请用笔画线表示导线，将下左图中的电灯、开关和插座正确接入家庭电路中.
·
·
·
左零右火中接地
开关接在火线上
·
·
例2：上右图中两盏灯额定电压为220V，请把它们和三孔插座正确连接在电路中.要求开关控制两盏电灯都正常发光、三孔插座符合用电安全.
·
·
·
·
·
·
·
防止触电
信息快递：电流对人体的危险主要与电流大小、通电时间长短、电流通过人体的部位等；另外，有资料表明相同电压的交流电与直流电、交流电对人体的危害更大。
思考：人通过测电笔接触火线是安全的，如果人直接接触火线安全吗？
触电是指一定强度的电流通过人体所引起的伤害事故。
防止触电
家庭电路中的触电事故通常是由于人体直接或者间接碰触到火线而引起的。
触电一般分为单线触电和双线触电。
一般情况下,人体的安全电压不高于36V。
1.家庭电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成.为了保证各用电器之间互不影响，各个用电器间是 联的(填“串”或“并”) .
2.家庭电路的电源线由 线和 线组成，它们之间的电压是 V.考虑到用电安全，家庭电路中一般还有第三根线，它是 线.
电能表 总开关 熔断器
并
火 零
220
接地
3.测电笔是用来辨别 和 的工具，使用时，手应当接 ，当笔尖接触电线时，若氖管发光，表明接触的是 .
4.三线插座比两线插座多的那个孔是跟 相连的，用电器的三线插头插在三线插座里，不仅把用电部分接入了电路，还把用电器的_________ 与 连接起来.
火线 零线
笔尾金属电极
火线
地线
金属外壳
课堂小结：
大地
思考：家庭电路中，既要保证设备的安全，又要保证人身安全，人们采取的哪些措施是为了确保这些安全？
