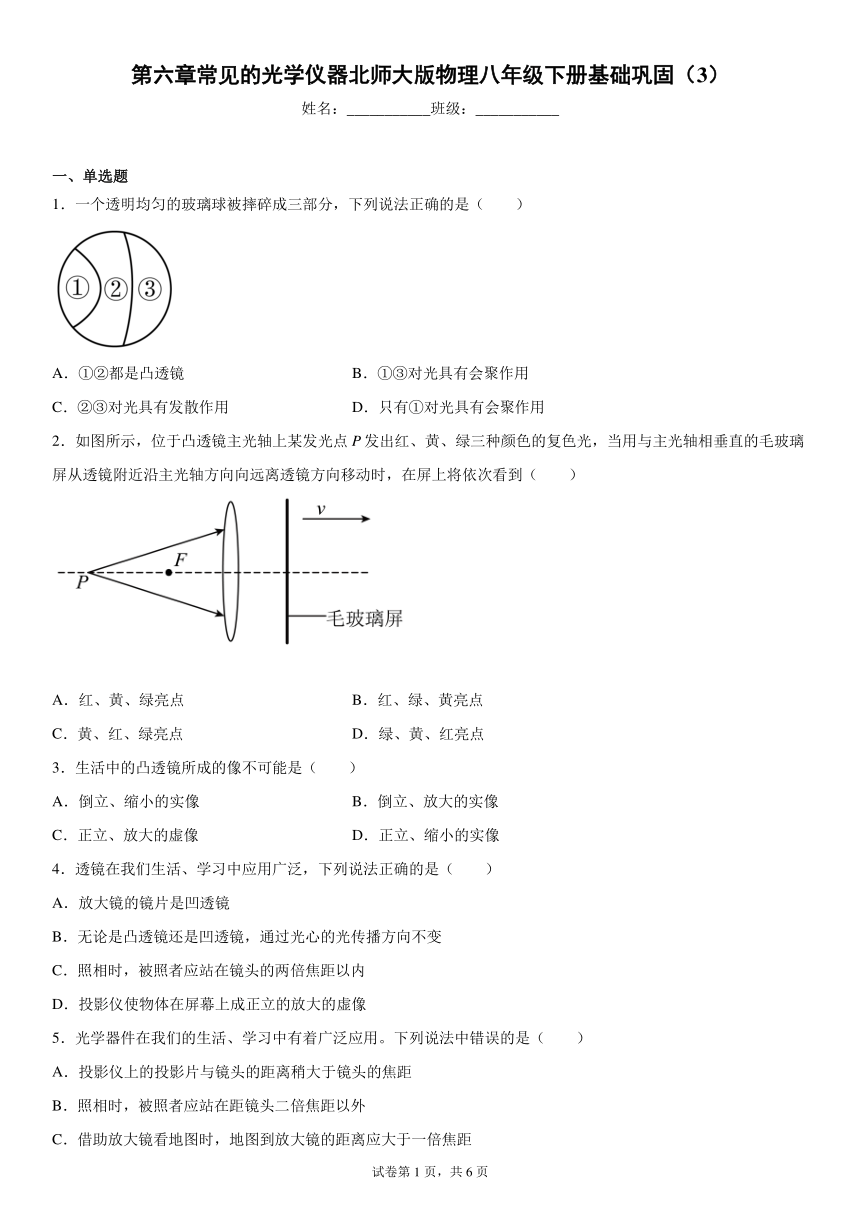

第六章常见的光学仪器北师大版物理八年级下册基础巩固（3）
姓名：___________班级：___________
一、单选题
1．一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（ ）
A．①②都是凸透镜 B．①③对光具有会聚作用
C．②③对光具有发散作用 D．只有①对光具有会聚作用
2．如图所示，位于凸透镜主光轴上某发光点P发出红、黄、绿三种颜色的复色光，当用与主光轴相垂直的毛玻璃屏从透镜附近沿主光轴方向向远离透镜方向移动时，在屏上将依次看到（ ）
A．红、黄、绿亮点 B．红、绿、黄亮点
C．黄、红、绿亮点 D．绿、黄、红亮点
3．生活中的凸透镜所成的像不可能是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、缩小的实像
4．透镜在我们生活、学习中应用广泛，下列说法正确的是（ ）
A．放大镜的镜片是凹透镜
B．无论是凸透镜还是凹透镜，通过光心的光传播方向不变
C．照相时，被照者应站在镜头的两倍焦距以内
D．投影仪使物体在屏幕上成正立的放大的虚像
5．光学器件在我们的生活、学习中有着广泛应用。下列说法中错误的是（ ）
A．投影仪上的投影片与镜头的距离稍大于镜头的焦距
B．照相时，被照者应站在距镜头二倍焦距以外
C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用

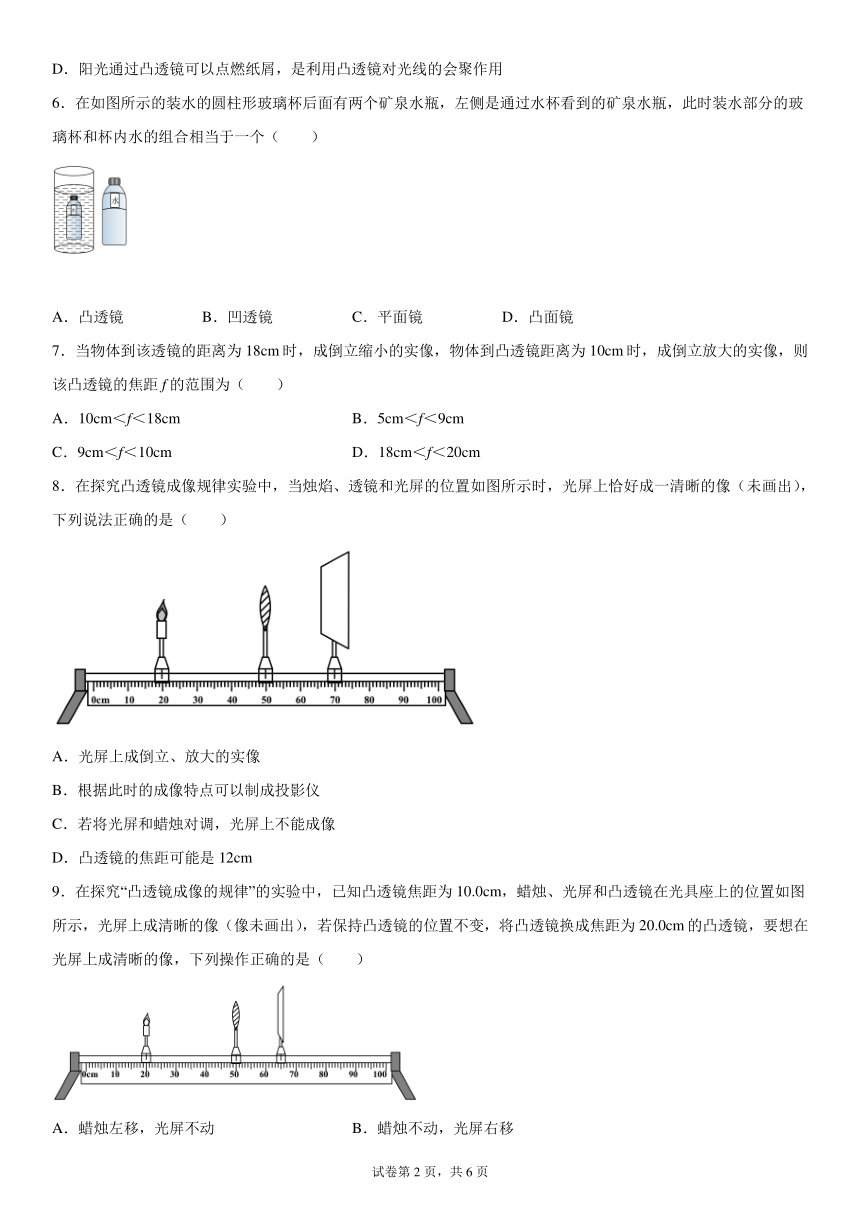

6．在如图所示的装水的圆柱形玻璃杯后面有两个矿泉水瓶，左侧是通过水杯看到的矿泉水瓶，此时装水部分的玻璃杯和杯内水的组合相当于一个（ ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
7．当物体到该透镜的距离为18cm时，成倒立缩小的实像，物体到凸透镜距离为10cm时，成倒立放大的实像，则该凸透镜的焦距f的范围为（ ）
A．10cm＜f＜18cm B．5cm＜f＜9cm
C．9cm＜f＜10cm D．18cm＜f＜20cm
8．在探究凸透镜成像规律实验中，当烛焰、透镜和光屏的位置如图所示时，光屏上恰好成一清晰的像（未画出），下列说法正确的是（ ）
A．光屏上成倒立、放大的实像
B．根据此时的成像特点可以制成投影仪
C．若将光屏和蜡烛对调，光屏上不能成像
D．凸透镜的焦距可能是12cm
9．在探究“凸透镜成像的规律”的实验中，已知凸透镜焦距为10.0cm，蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像（像未画出），若保持凸透镜的位置不变，将凸透镜换成焦距为20.0cm的凸透镜，要想在光屏上成清晰的像，下列操作正确的是（ ）
A．蜡烛左移，光屏不动 B．蜡烛不动，光屏右移
C．蜡烛不动，光屏左移 D．蜡烛左移，光屏左移
二、填空题
10．如图所示是光线通过透镜的光路图，其中，如图的竖直虚线处是______镜。
11．为了加强管理，某些公司对员工实行刷脸考勤制度。如图所示，当人靠近摄像头时，光源自动打开，照亮______（选填“人脸”或“显示屏”），人脸通过摄像头成一个倒立_______的像（选填“放大”或“缩小”），与录入信息进行对比，从而记录考勤。若镜头焦距为10cm，为了能成清晰的像，人到镜头的距离应满足的条件是_______（选填“小于10cm”、“大于10cm且小于20cm”、“大于20cm”）
12．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是___________透镜（填“凸”或“凹”），工人看到的是放大的___________ （填“实”或“虚”）像，电路板到透镜的距离应___________；检修时还用到了照明灯，这是为了照亮___________（填“透镜”或“电路板”）。
13．眼睛长时间盯着手机屏幕，容易导致视力下降，患上近视眼，如图______（甲/乙）是近视眼的光路示意图，可以佩戴______（凸/凹）透镜进行矫正。
14．在探究“凸透镜成像规律”的实验中：将焦距为的凸透镜，固定在光具座的刻度处，将蜡烛从如图所示位置，移到光具座刻度处，此时物距u满足__________（选填“”、“u<2f”、“”），需将光屏向__________（选填“左”或“右”）移动，才能在光屏上成清晰的、_________（选填“正立”或“倒立”）的__________（选填“实像”或“虚像”），此成像的特点与（选填“照相机”“投影仪”或“放大镜”）原理相同；这时若保持凸透镜的位置不变，仅将蜡烛和光屏位置互换，光屏上__________（选填“能”或“不能”）再次得到烛焰清晰的像。

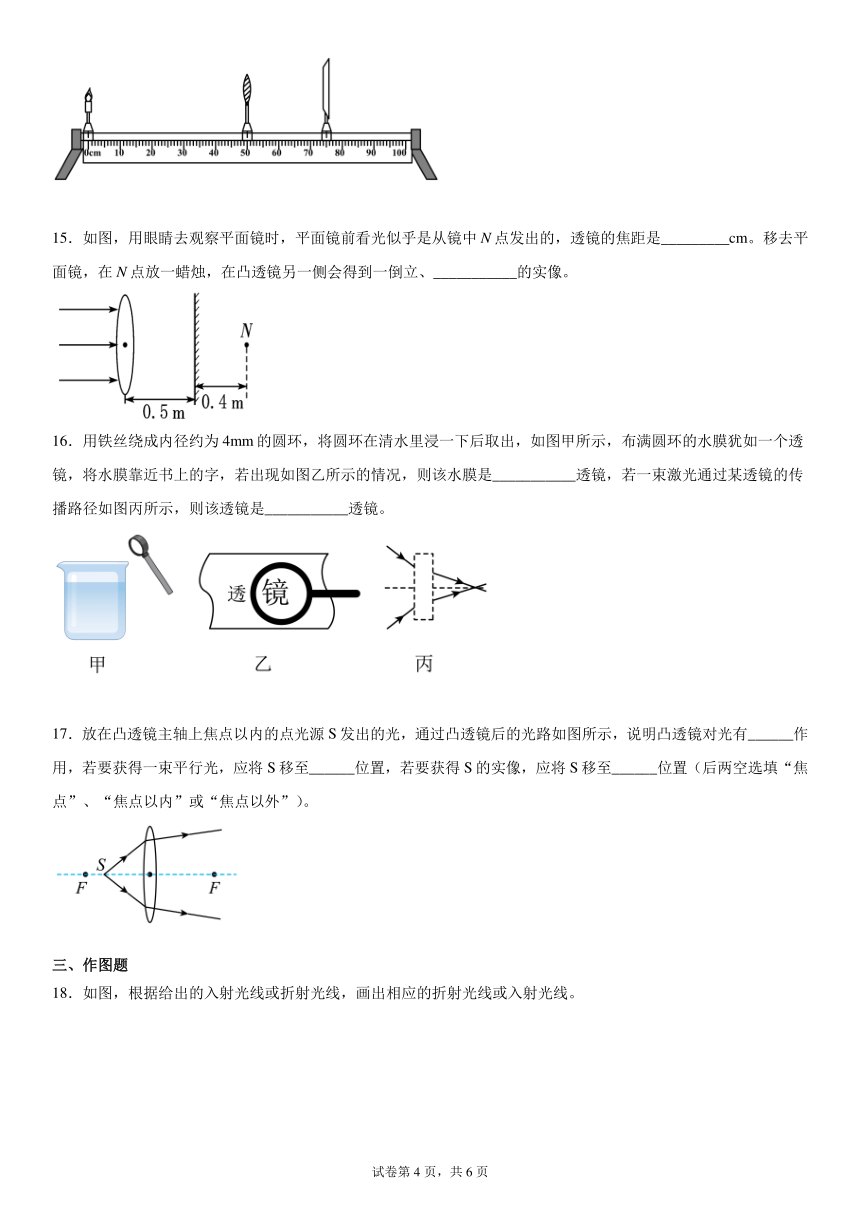

15．如图，用眼睛去观察平面镜时，平面镜前看光似乎是从镜中N点发出的，透镜的焦距是_________cm。移去平面镜，在N点放一蜡烛，在凸透镜另一侧会得到一倒立、___________的实像。
16．用铁丝绕成内径约为4mm的圆环，将圆环在清水里浸一下后取出，如图甲所示，布满圆环的水膜犹如一个透镜，将水膜靠近书上的字，若出现如图乙所示的情况，则该水膜是___________透镜，若一束激光通过某透镜的传播路径如图丙所示，则该透镜是___________透镜。
17．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，说明凸透镜对光有______作用，若要获得一束平行光，应将S移至______位置，若要获得S的实像，应将S移至______位置（后两空选填“焦点”、“焦点以内”或“焦点以外”）。
三、作图题
18．如图，根据给出的入射光线或折射光线，画出相应的折射光线或入射光线。
19．两条光线通过透镜的光路如图。
（1）该透镜是_________透镜（选填“凹”、“凸”）。
（2）光线a从空气射向玻璃砖。①在图中画出a的反射光线；②大致画出a进入玻璃砖中的折射光线；③标示出折射角r。（__）
四、实验题
20．某物理兴趣小组探究“凸透镜成像规律”的实验装置如图，凸透镜固定在50cm处，光屏和蜡烛分别在凸透镜两侧。
（1）在光具座上依次安装蜡烛、凸透镜、光屏，然后点燃蜡烛并调节烛焰、凸透镜、光屏的中心在 _____；如图当蜡烛移到20cm处时，移动光屏到80cm处时，在光屏上成一个等大、清晰的像，则凸透镜的焦距是 _____cm；
（2）凸透镜位置不变，又将蜡烛从20cm处移到10cm处时，要在光屏上观察到清晰的像，光屏应从80cm处向 _____（填“左”或“右”）移动，这时所成的像是 _____（选填“放大”、“等大”或“缩小”）实像，在生活中的应用是 _____（选填“照相机”、“投影仪”或“放大镜”）；
（3）如果用不透明纸板将凸透镜上半部分遮住，结果是 _____。
A．没有影响
B．不能成像
C．成一半的像
D．仍能成完整的像，但亮度变暗
21．小李和同学一起在做“探究凸透镜成像规律”的实验，如图所示；
（1）实验前，应调节凸透镜、蜡烛和光屏三者的中心大致在______；
（2）小明经调节在光屏上得到了一个清晰的像，小明用不透明的纸挡住透镜上半部分，则光屏上所成的像______（选填“完整”或“不完整”）；如果像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向______（选填“上”“下”）调；
（3）调节好蜡烛的高度后，她把蜡烛从图中位置移到C点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向______移动（选填“左”或“右”），这时成的是倒立______的实像；（选填“放大”“缩小”“等大”）
（4）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离时，要想在光屏上再次得到清晰的像，可以在凸透镜和蜡烛之间放置适当的______（选填“凸透镜”或“凹透镜”）才能实现，______（选填“近视”或“远视”）眼就是利用这种透镜矫正的。
22．项目学习小组利用如图甲所示的器材做“探究凸透镜成像规律”的实验。
（1）将蜡烛、焦距为 15cm 的凸透镜和光屏依次放在光具座上，点燃蜡烛，调节蜡烛、凸透镜和光屏，使烛焰、凸透镜和光屏三者的中心大致在______；
（2）如图甲，光屏上恰好能成烛焰清晰的像，若将蜡烛移到 20cm 刻线处，凸透镜位置保持不变，为了在光屏上得到清晰的像，应把光屏向______（选填“左” 或“右”）移动适当的距离，光屏上得到倒立、______（选填“放大”、“缩小”或“等大”）的像；
（3）实验完成后，小组同学利用该凸透镜、纸盒、纸片等材料自制了一个简易投影仪。放置手机的支架和凸透镜分别固定在纸盒两端，如图乙所示。用手机播放电影，在屏幕上呈现出放大的清晰的像，他们选用的纸盒长度大约是 ______（选填“15cm”或“25cm”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
2．D
3．D
4．B
5．C
6．A
7．B
8．D
9．B
10．凹透
11．人脸 缩小 大于20cm
12．凸 虚 小于透镜的一倍焦距 电路板
13．乙 凹
14． 左 倒立 缩小 能
15．10 缩小
16．凸 凹
17．会聚 焦点 焦点以外
18．
19．凸
20．同一高度 15.0 左 缩小 照相机 D
21．同一高度 完整 上 右 放大 凹透镜 近视
22．同一高度 左 缩小 25cm
答案第1页，共2页
答案第1页，共2页
