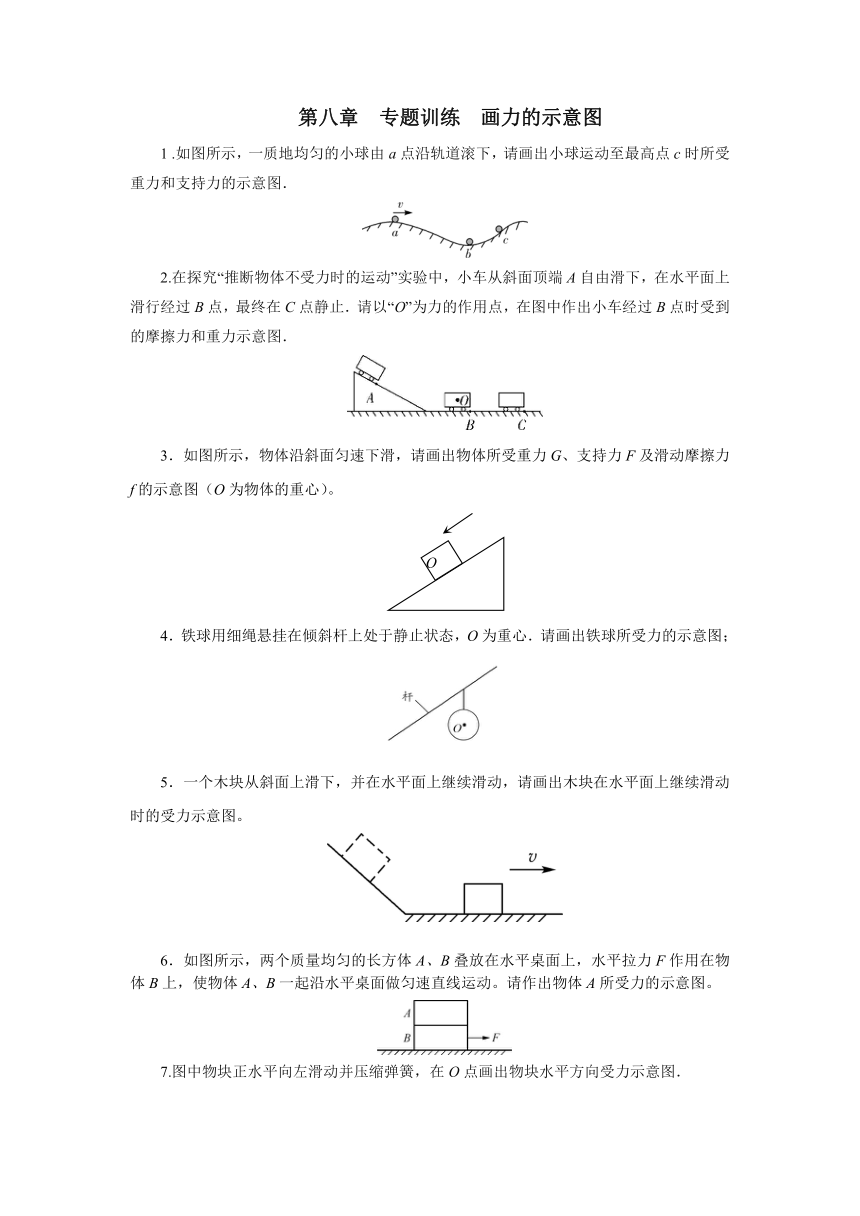

第八章 专题训练 画力的示意图
1 .如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图．
2.在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．
3．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
4．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心．请画出铁球所受力的示意图；
5．一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。
6．如图所示，两个质量均匀的长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A、B一起沿水平桌面做匀速直线运动。请作出物体A所受力的示意图。

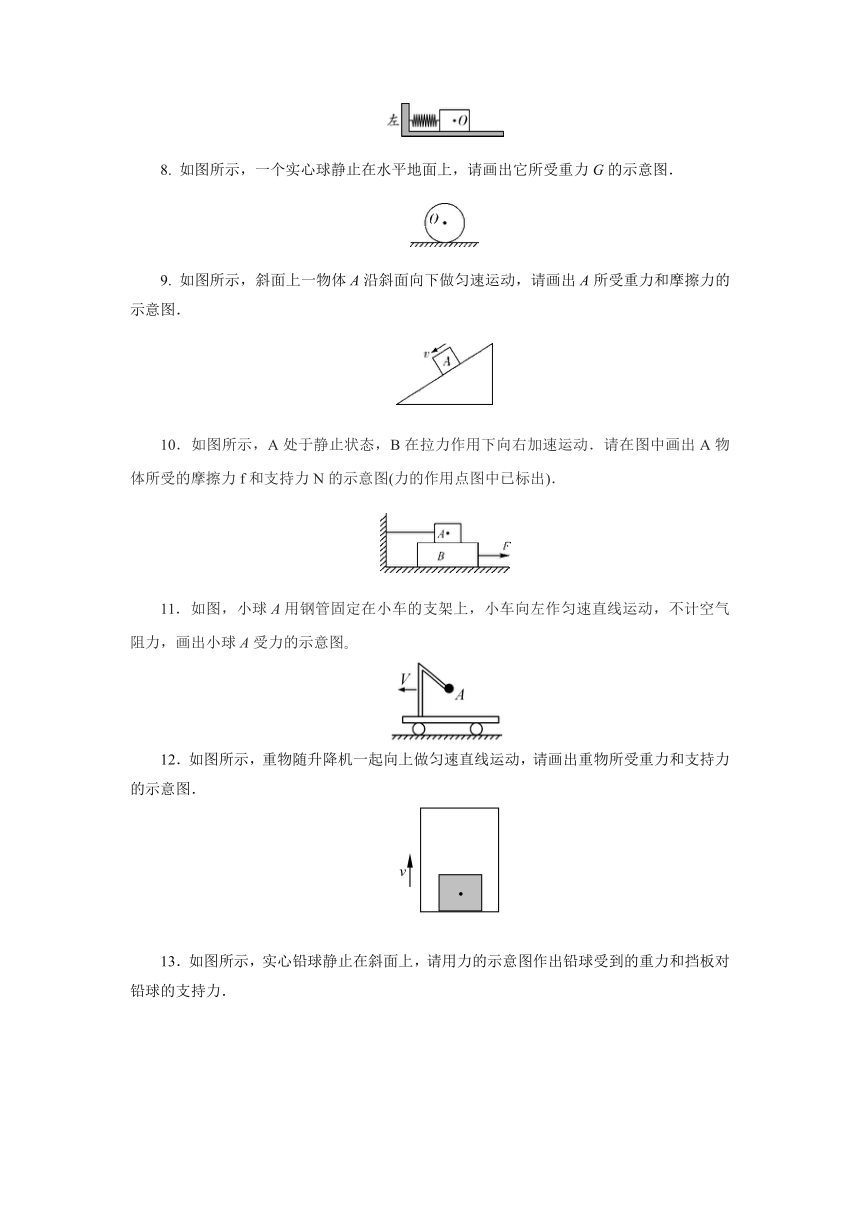

7.图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图．
8. 如图所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图．
9. 如图所示，斜面上一物体A沿斜面向下做匀速运动，请画出A所受重力和摩擦力的示意图．
10．如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)．
11．如图，小球A用钢管固定在小车的支架上，小车向左作匀速直线运动，不计空气阻力，画出小球A受力的示意图
12．如图所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图．
13．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．
14．如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图．
15．如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触(绳子仍然竖直，且小球静止)．请作出小球此时所受力的示意图．
16．如图所示，小球受力在水平面做圆周运动，请在图中画出小球的受力示意图(不考虑空气阻力)．
17．如图所，是某同学站在商场内的自动扶梯上，与扶梯一起以1m／s的速度匀速向上运动，请你画出该同学所受力的示意图。
18．如图所示．弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置于光滑水平面上。现将A、B从弹簧的原长位置O点拉至位置1，松手后，A、B保持相对静止并向O点运动。请在图中画出当A、B运动到位置2时，物块A受力的示意图。（不计空气阻力）
参考答案
1.
2.
3.
4.
5.
6.
7.
8 .
9.
10.　
11.
12.
13.
14.
15.
16.
17.
18.
