12.2闭合电路欧姆定律 同步测试（word版含答案）

12.2闭合电路欧姆定律 同步测试 2021—2022学年高中物理人教版（2019）必修第三册
一、单选题

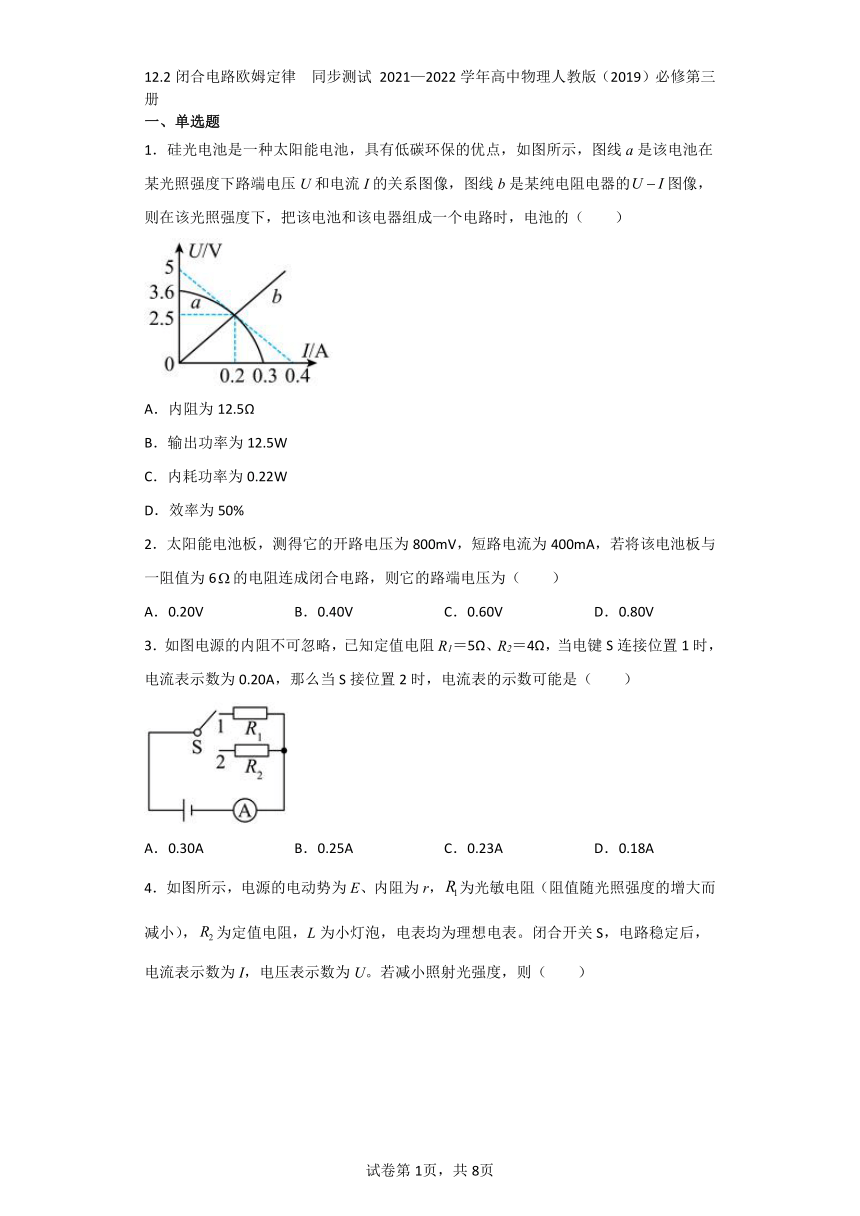

1．硅光电池是一种太阳能电池，具有低碳环保的优点，如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像，图线b是某纯电阻电器的图像，则在该光照强度下，把该电池和该电器组成一个电路时，电池的（　　）
A．内阻为12.5Ω
B．输出功率为12.5W
C．内耗功率为0.22W
D．效率为50%
2．太阳能电池板，测得它的开路电压为800mV，短路电流为400mA，若将该电池板与一阻值为6的电阻连成闭合电路，则它的路端电压为（　　）
A．0.20V B．0.40V C．0.60V D．0.80V
3．如图电源的内阻不可忽略，已知定值电阻R1＝5Ω、R2＝4Ω，当电键S连接位置1时，电流表示数为0.20A，那么当S接位置2时，电流表的示数可能是（　　）
A．0.30A B．0.25A C．0.23A D．0.18A

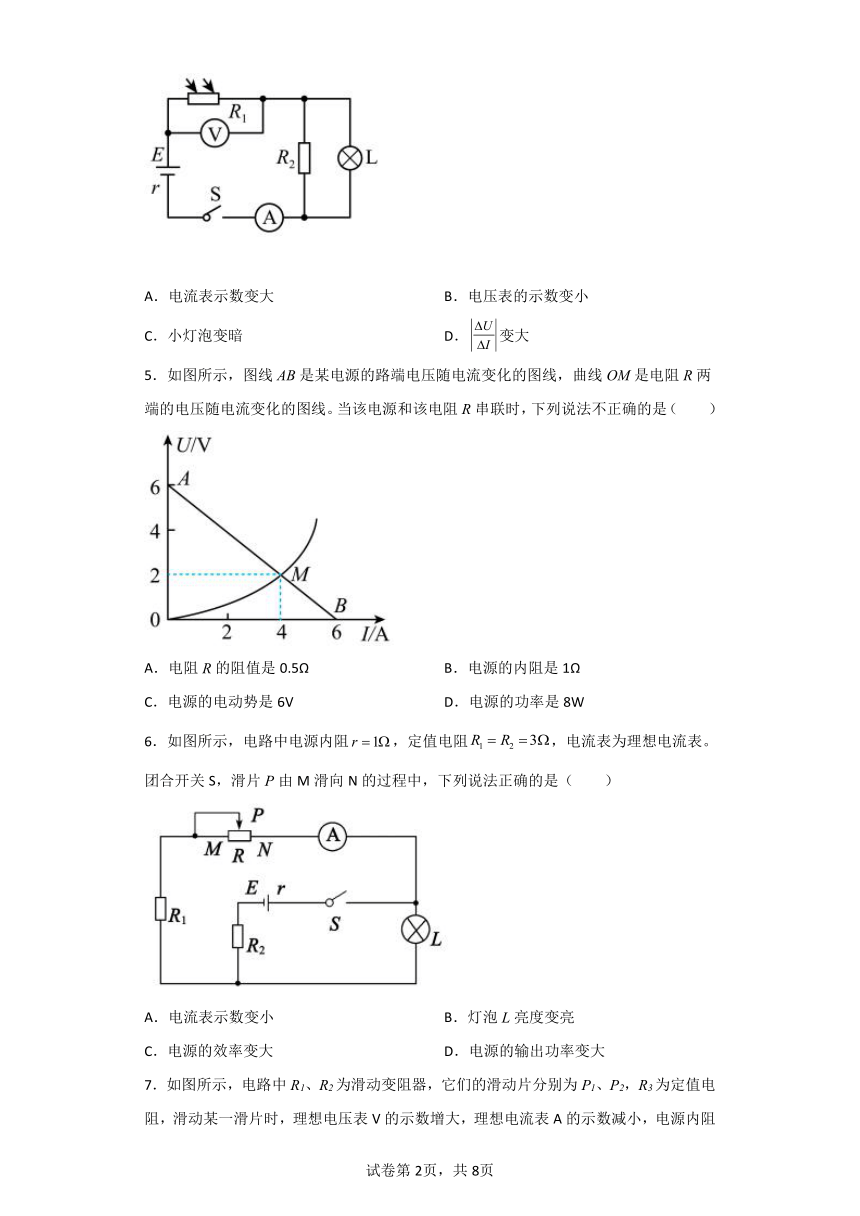

4．如图所示，电源的电动势为E、内阻为r，为光敏电阻（阻值随光照强度的增大而减小），为定值电阻，L为小灯泡，电表均为理想电表。闭合开关S，电路稳定后，电流表示数为I，电压表示数为U。若减小照射光强度，则（　　）
A．电流表示数变大 B．电压表的示数变小
C．小灯泡变暗 D．变大
5．如图所示，图线AB是某电源的路端电压随电流变化的图线，曲线OM是电阻R两端的电压随电流变化的图线。当该电源和该电阻R串联时，下列说法不正确的是（　　）
A．电阻R的阻值是0.5Ω B．电源的内阻是1Ω
C．电源的电动势是6V D．电源的功率是8W
6．如图所示，电路中电源内阻，定值电阻，电流表为理想电流表。团合开关S，滑片P由M滑向N的过程中，下列说法正确的是（　　）
A．电流表示数变小 B．灯泡L亮度变亮
C．电源的效率变大 D．电源的输出功率变大

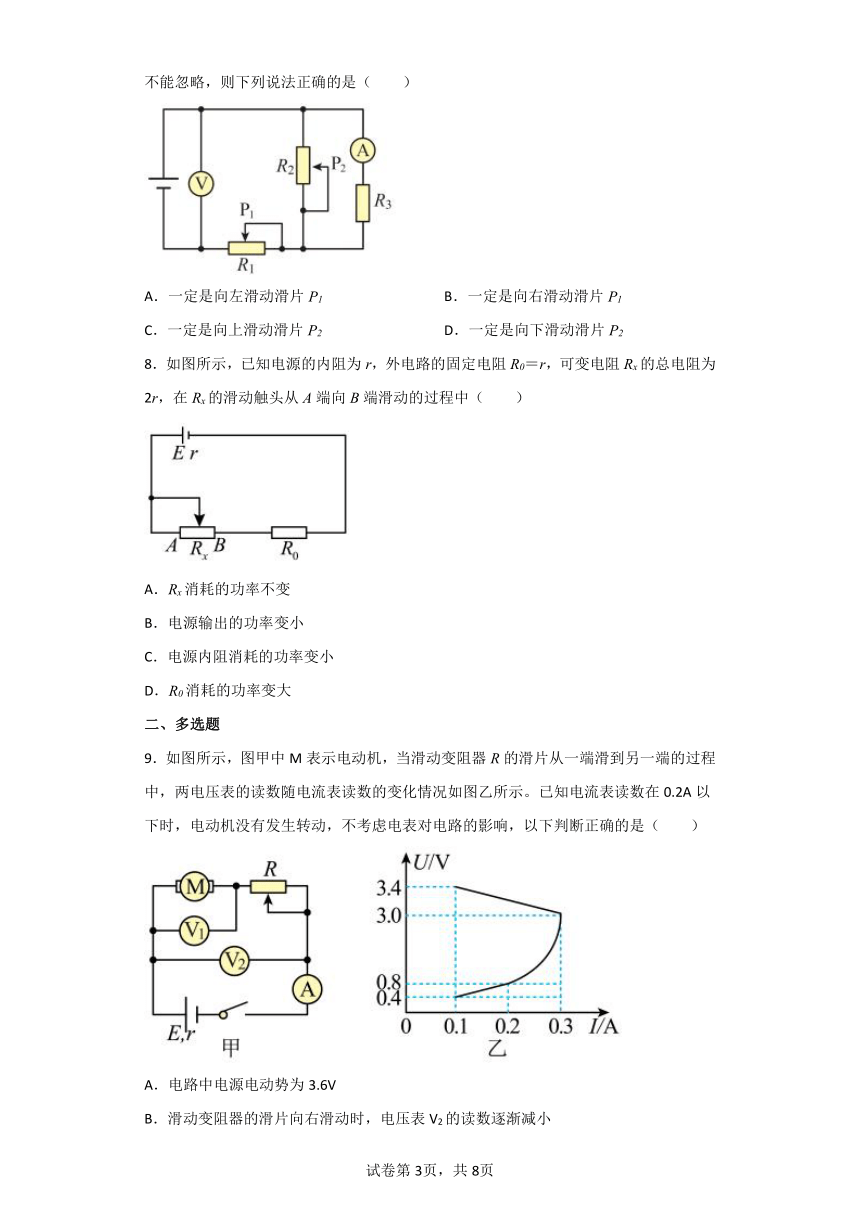

7．如图所示，电路中R1、R2为滑动变阻器，它们的滑动片分别为P1、P2，R3为定值电阻，滑动某一滑片时，理想电压表V的示数增大，理想电流表A的示数减小，电源内阻不能忽略，则下列说法正确的是（　　）
A．一定是向左滑动滑片P1 B．一定是向右滑动滑片P1
C．一定是向上滑动滑片P2 D．一定是向下滑动滑片P2
8．如图所示，已知电源的内阻为r，外电路的固定电阻R0＝r，可变电阻Rx的总电阻为2r，在Rx的滑动触头从A端向B端滑动的过程中（　　）
A．Rx消耗的功率不变
B．电源输出的功率变小
C．电源内阻消耗的功率变小
D．R0消耗的功率变大
二、多选题
9．如图所示，图甲中M表示电动机，当滑动变阻器R的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙所示。已知电流表读数在0.2A以下时，电动机没有发生转动，不考虑电表对电路的影响，以下判断正确的是（　　）
A．电路中电源电动势为3.6V
B．滑动变阻器的滑片向右滑动时，电压表V2的读数逐渐减小
C．电动机的线圈电阻为4
D．滑动变阻器的最大阻值为30

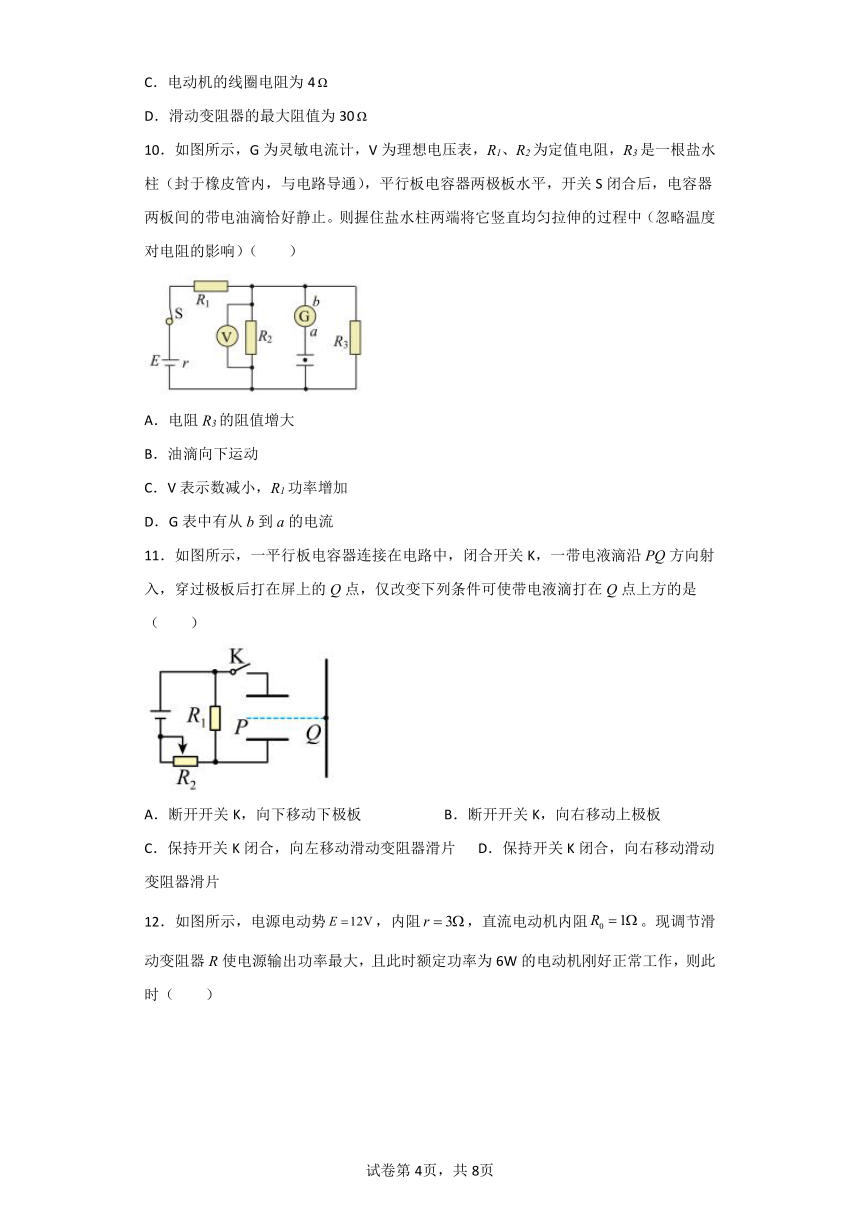

10．如图所示，G为灵敏电流计，V为理想电压表，R1、R2为定值电阻，R3是一根盐水柱（封于橡皮管内，与电路导通），平行板电容器两极板水平，开关S闭合后，电容器两板间的带电油滴恰好静止。则握住盐水柱两端将它竖直均匀拉伸的过程中（忽略温度对电阻的影响）（　　）
A．电阻R3的阻值增大
B．油滴向下运动
C．V表示数减小，R1功率增加
D．G表中有从b到a的电流
11．如图所示，一平行板电容器连接在电路中，闭合开关K，一带电液滴沿PQ方向射入，穿过极板后打在屏上的Q点，仅改变下列条件可使带电液滴打在Q点上方的是（　　）
A．断开开关K，向下移动下极板 B．断开开关K，向右移动上极板
C．保持开关K闭合，向左移动滑动变阻器滑片 D．保持开关K闭合，向右移动滑动变阻器滑片

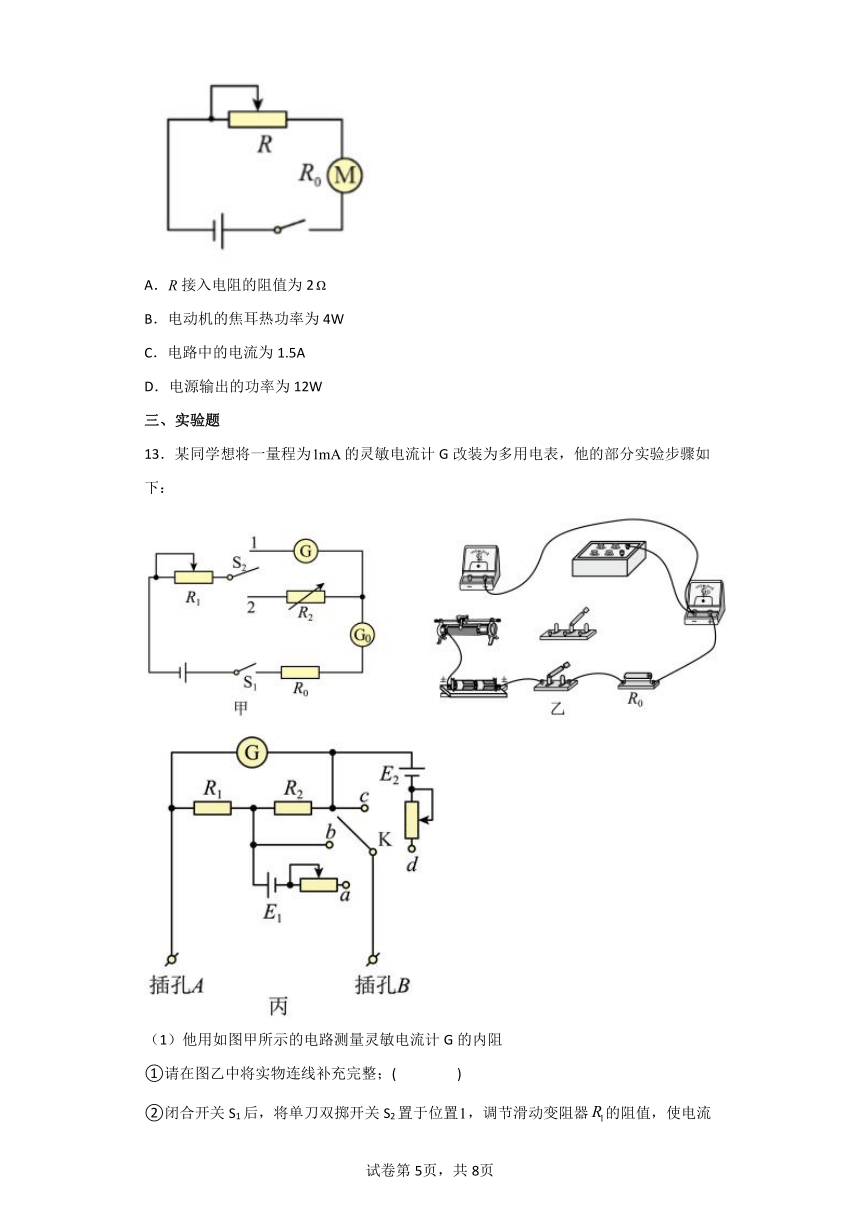

12．如图所示，电源电动势，内阻，直流电动机内阻。现调节滑动变阻器R使电源输出功率最大，且此时额定功率为6W的电动机刚好正常工作，则此时（　　）
A．R接入电阻的阻值为2
B．电动机的焦耳热功率为4W
C．电路中的电流为1.5A
D．电源输出的功率为12W
三、实验题
13．某同学想将一量程为的灵敏电流计G改装为多用电表，他的部分实验步骤如下：
（1）他用如图甲所示的电路测量灵敏电流计G的内阻
①请在图乙中将实物连线补充完整；( )
②闭合开关S1后，将单刀双掷开关S2置于位置，调节滑动变阻器的阻值，使电流表G0有适当示数；然后保持的阻值不变，将开关S2置于位置，调节电阻箱，使电流表G0示数仍为若此时电阻箱阻值，则灵敏电流计G的内阻Rg=___________ Ω；
（2）他将该灵敏电流计G按图丙所示电路改装成量程为、及倍率为“”、“”的多用电表。若选择电流量程时，应将选择开关K置于位置___________选填“”“”“”或“，根据题给条件可得电阻R1=___________ Ω，R2=___________ Ω；
（3）已知图丙电路中两个电源的电动势均为内阻均可忽略，将选择开关置于位置测量某电阻的阻值，若通过灵敏电流计的电流为，则所测电阻阻值为___________。
14．某实验小组在练习使用多用电表的同时，对多用电表进行了探究（以下问题中均使用同-多用电表）。请回答下列问题：
（1）该学习小组先使用多用电表测量直流电压，若选择开关处在直流电压500V挡，指针的位置如图甲所示，则测量结果为________V。
（2）将多用电表挡位调到电阻“×1k”挡，进行欧姆调零后将红黑表笔分别接在没有接入电路的滑动变阻器（最大阻值为100Ω，如图乙所示）A、B两个接线柱上，则发现欧姆表指针的偏转角度__________（填“较小”或“较大”）。
（3）然后学习小组将多用电表选择开关旋至某倍率欧姆挡并重新进行欧姆调零后测未知电阻值的电路如图丙所示。通过查找资料，了解到表头G的满偏电流为10mA，并通过测量作出了电路中电流I与待测电阻阻值Rg的关系图象如图丁所示，由此可确定电池的电动势E=________V，该图象的函数关系式为I=_________。综上可判定学习小组使用多用电表欧姆挡的倍率是下列四个选项中的_________（填字母代号）。
A．×1　　B．×10　　C．×100　　D．×1k
四、解答题
15．如图甲所示的电路中，、均为定值电阻，且，为滑动变阻器。当其滑片从最左端滑至最右端时，测得电源的路端电压随干路电流变化图线如图乙所示，求：
（1）定值电阻的阻值；
（2）电源的内阻；
（3）电源输出的功率最大时，接入电路的阻值。
16．如图所示的电路，电源电动势E=30V。内阻r=2Ω，电阻R1=8Ω，R2=8Ω，R3=4Ω，C为平行板电容器，其电容C=6.0pF，虚线到两极板距离相等，极板长l=0.1m，两极板的间距d=0.01m。
（1）若开关S处于断开状态，则当其闭合后，求流过R3的总电荷量；
（2）若开关S闭合时，有一带电微粒沿虚线方向以v0=2.0m/s的初速度射入平行板电容器C的电场中，刚好沿虚线做匀速直线运动。问：当开关S断开后，此带电微粒以相同的初速度沿虚线方向射人平行板电容器C的电场中，能否从平行板电容器C的电场中射出。（要求写出计算和分析过程，重力加速度g取10m/s2）
17．一个会发光的电动玩具汽车，其简化电路如图所示。电源电动势，，电容器的电容，定值电阻，灯泡电阻，车轮电动机的额定电压，线圈电阻。开关S闭合，电路稳定后，电动机正常工作，则：
（1）电动机的输出功率是多少？
（2）若电动机被卡住，与电动机正常工作时相比，灯泡的实际功率变化了多少？灯泡变亮还是变暗？
（3）电动机被卡住后，需要断开开关检查故障。求开关S断开后，流过灯泡的电荷量是多少？（结果保留两位有效数字）
18．一个允许通过的最大电流为3A的电源和一个滑动变阻器组成电路，如图甲所示，变阻器的最大阻值R0=22Ω，电源的路端电压U随外电阻R变化的规律如图乙所示，图中U=12V时的直线为图线的渐近线。
（1）A、B两端用导线连接时，求电源输出电压的范围。
（2）若要保证变阻器的滑片能任意滑动，A、B两端所接负载的最小电阻为多大？
参考答案：
1．C
2．C
3．C
4．C
5．D
6．D
7．B
8．D
9．ACD
10．AD
11．BD
12．BD
13． 200 b 10 90 150
14． 270 较大 1.5 B
15．（1）；（2）；（3）
16．（1）；（2）能
17．（1）；（2）3.84W，变暗；（3）
18．（1）6V~11V；（2）
