苏科版八上 第四章 第4课时 凸透镜成像的规律(1) 课时训练

第4课时 凸透镜成像的规律(1)
【基础巩固】
1．填写下列凸透镜成像规律的表格：
2．凸透镜成像时，实像和虚像的转折点是在_______处；放大实像和缩小实像的转折点是在_______处；凸透镜成实像时，总是物近，像_______（选填“远”或“近”），像_______（选填“变大”或“变小”）．
3．在探究凸透镜成像规律的实验中，在_______上从左到右依次放好蜡烛、_______、_______．调节_______和_______的高度，使它们的中心与烛焰的中心大致在_______，目的是______________，在调整高度_______（选填“之前”或“之后”）点燃蜡烛．
4．凸透镜所成的实像总是_______（选填“正立”或“倒立”）的，且_______（选填“能”或“不能”）呈现在光屏上；凸透镜所成的虚像总是_______（选填“正立”或“倒立”）、_______（选填“放大”或“缩小”）的，且_______（选填“能”或“不能”）呈现在光屏上．
5．关于实像和虚像，下列说法中正确的是( )
A．实像能用光屏接收到，虚像不能
B．虚像是人的幻觉，并没有光线进入人眼，实像则相反
C．实像一定是由光的反射现象形成的
D．实像有放大的也有缩小的，而虚像都是放大的
6．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图所示）：
(1)要使烛焰的像能成在光屏的中央，应将蜡烛向_______（选填“上”或“下”）调整．
(2)烛焰放距凸透镜20 cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是_______cm．
(3)使烛焰向右移动2 cm，此时应该将光屏向_______（选填“左”或“右”）移至另一位置，才能得到一个倒立、_______（选填“放大”“缩小”或“等大”）的清晰实像．
7．在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10 cm．

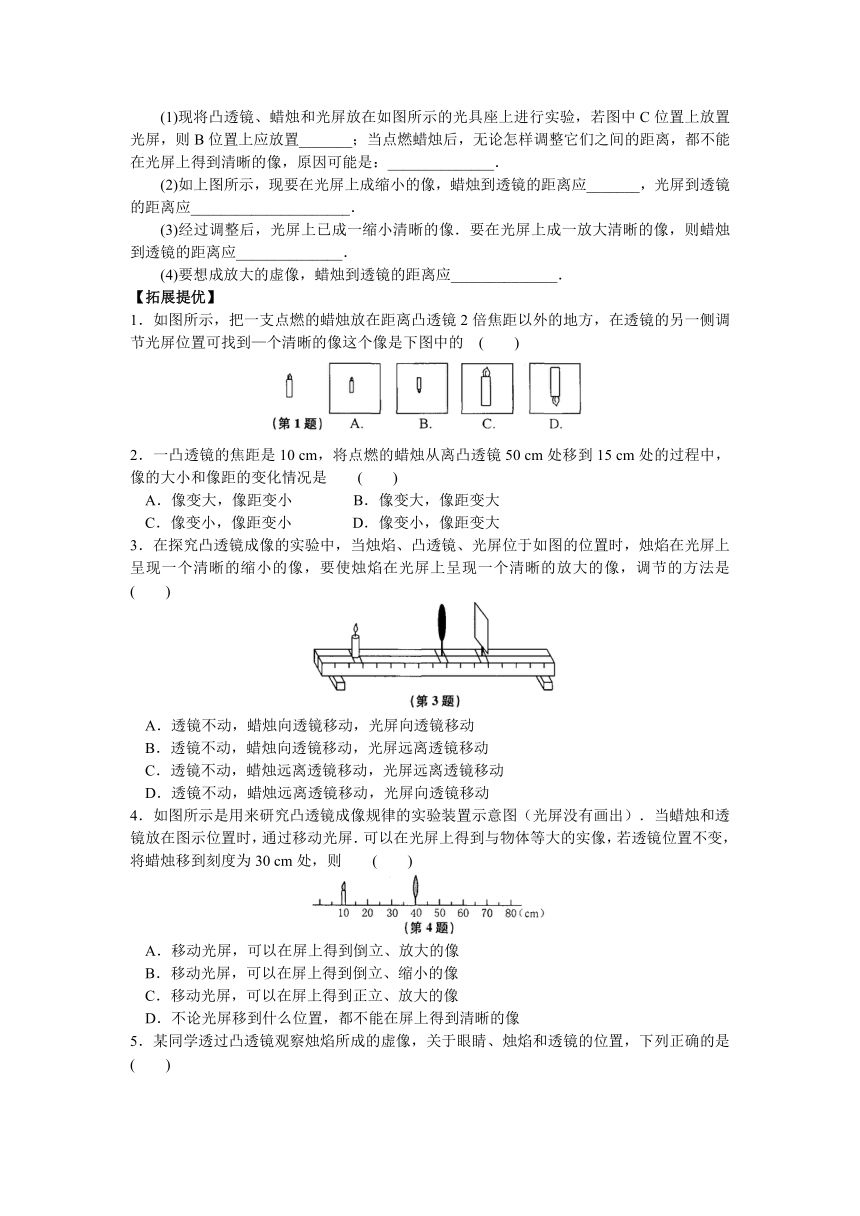

(1)现将凸透镜、蜡烛和光屏放在如图所示的光具座上进行实验，若图中C位置上放置光屏，则B位置上应放置_______；当点燃蜡烛后，无论怎样调整它们之间的距离，都不能在光屏上得到清晰的像，原因可能是：______________．
(2)如上图所示，现要在光屏上成缩小的像，蜡烛到透镜的距离应_______，光屏到透镜的距离应_____________________．
(3)经过调整后，光屏上已成一缩小清晰的像．要在光屏上成一放大清晰的像，则蜡烛到透镜的距离应______________．
(4)要想成放大的虚像，蜡烛到透镜的距离应______________．
【拓展提优】
1．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到—个清晰的像这个像是下图中的 ( )
2．一凸透镜的焦距是10 cm，将点燃的蜡烛从离凸透镜50 cm处移到15 cm处的过程中，像的大小和像距的变化情况是 ( )
A．像变大，像距变小 　　　 B．像变大，像距变大
C．像变小，像距变小　　　 D．像变小，像距变大
3．在探究凸透镜成像的实验中，当烛焰、凸透镜、光屏位于如图的位置时，烛焰在光屏上呈现一个清晰的缩小的像，要使烛焰在光屏上呈现一个清晰的放大的像，调节的方法是( )
A．透镜不动，蜡烛向透镜移动，光屏向透镜移动
B．透镜不动，蜡烛向透镜移动，光屏远离透镜移动
C．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
D．透镜不动，蜡烛远离透镜移动，光屏向透镜移动
4．如图所示是用来研究凸透镜成像规律的实验装置示意图（光屏没有画出）．当蜡烛和透镜放在图示位置时，通过移动光屏．可以在光屏上得到与物体等大的实像，若透镜位置不变，将蜡烛移到刻度为30 cm处，则 ( )
A．移动光屏，可以在屏上得到倒立、放大的像
B．移动光屏，可以在屏上得到倒立、缩小的像
C．移动光屏，可以在屏上得到正立、放大的像
D．不论光屏移到什么位置，都不能在屏上得到清晰的像
5．某同学透过凸透镜观察烛焰所成的虚像，关于眼睛、烛焰和透镜的位置，下列正确的是( )

6．如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点．当将点光源放在C点时，则 ( )
A．一定在B点成一个实像
B．一定在A点的左侧成一个虚像
C．可能在B、C之间成一个实像
D．可能在C点的右侧成一个虚像
7．如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v所在的范围是_______；物距u所在的范围是_______．
8．小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律．
(1)如图所示，为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个_______的光斑，就可以测出该凸透镜的焦距为_______cm．
(2)小明将烛焰、凸透镜和光屏的中心调到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是_____________________．
(3)实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏向_______移动．
9．光学兴趣小组的同学在一次探究凸透镜成像规律的实验中不断改变物距(u)，并在调节得到清晰像时记录像距（v），结果获得了一组物距(u)和像距（v）的对应数据，然后根据数据描点画出了如图所示的图线．那么，根据你所知道的凸透镜成像规律，结合对图线的分析，可知该兴趣小组的同学做此实验时所用凸透镜的焦距是_______cm．
参考答案
【基础巩固】
1．略　2．焦点　2倍焦距　远　变大　3．光具座　凸透镜　光屏 凸透镜　光屏 同一高度 为了使像成在光屏的中央　之前　4．倒立　能　正立　放大　不能　5．A 　
6．(1)下　(2)10　(3)右　放大　7．(1)凸透镜　蜡烛焰心、凸透镜中心、光屏中心不在同一高度 (2)大于20 cm 大于10 cm小于20 cm (3)大于10 cm小于20 cm (4)小于10 cm
【拓展提优】
1．B 2．B 3．B 4．D 5．B 6．D
7．f2f
8．(1)最小（最亮、最清晰） 10 (2)蜡烛在凸透镜的一倍焦距以内（或焦点上） (3)上
9．10
